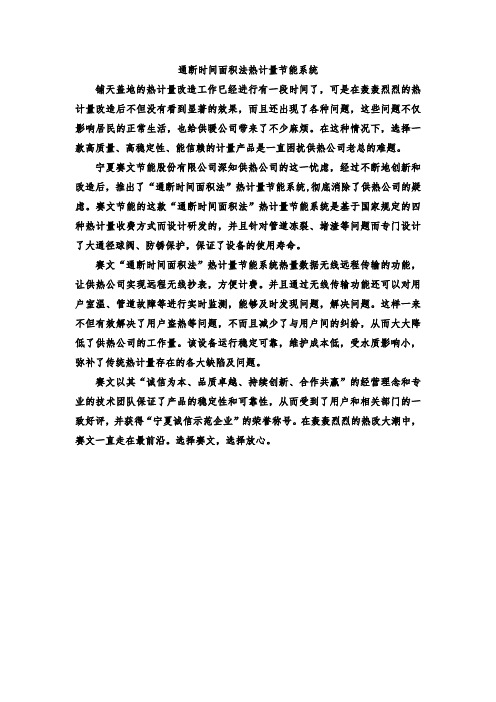

通断时间面积法热计量节能系统
铺天盖地的热计量改造工作已经进行有一段时间了，可是在轰轰烈烈的热计量改造后不但没有看到显著的效果，而且还出现了各种问题，这些问题不仅影响居民的正常生活，也给供暖公司带来了不少麻烦。

在这种情况下，选择一款高质量、高稳定性、能信赖的计量产品是一直困扰供热公司老总的难题。

宁夏赛文节能股份有限公司深知供热公司的这一忧虑，经过不断地创新和改造后，推出了“通断时间面积法”热计量节能系统,彻底消除了供热公司的疑虑。

赛文节能的这款“通断时间面积法”热计量节能系统是基于国家规定的四种热计量收费方式而设计研发的，并且针对管道冻裂、堵渣等问题而专门设计了大通径球阀、防锈保护，保证了设备的使用寿命。

赛文“通断时间面积法”热计量节能系统热量数据无线远程传输的功能，让供热公司实现远程无线抄表，方便计费。

并且通过无线传输功能还可以对用户室温、管道故障等进行实时监测，能够及时发现问题，解决问题。

这样一来不但有效解决了用户盗热等问题，不而且减少了与用户间的纠纷，从而大大降低了供热公司的工作量。

该设备运行稳定可靠，维护成本低，受水质影响小，弥补了传统热计量存在的各大缺陷及问题。

赛文以其“诚信为本、品质卓越、持续创新、合作共赢”的经营理念和专业的技术团队保证了产品的稳定性和可靠性，从而受到了用户和相关部门的一致好评，并获得“宁夏诚信示范企业”的荣誉称号。

在轰轰烈烈的热改大潮中，赛文一直走在最前沿。

选择赛文，选择放心。

供热计量技术路线的思考河北工业大学、石家庄工大科雅能源技术有限公司齐承英一、我国供热计量改革面临的问题在各级政府部门的支持下，我国的供热计量改革工作有了很大进展，但也面临很多问题，正如住房和城乡建设部仇保兴副部长在2011年北方采暖地区供热计量改革工作会议上所指出的，供热计量改革工作存在“两不、两假”的严重问题：不安装计量表、装“假”表、装表不收费、假计量收费。

供热计量改革对建筑领域节能减排作用巨大，能够调动居民参与建筑节能改造的积极性，供热部门可以减少耗能、居民可以节省热费支出。

政府大力推进供热计量改革工作，对供热计量改革提出了明确的目标要求、有明确的配套政策、有奖罚措施。

这样利国利民的好事、政府又主导推动的大事，怎么就在实施过程中困难重重？十几年来的实施结果与预期偏离巨大？恐怕不是个简单问题，应该认真思考和反思。

1、为什么假表、质量差的表有市场？无论是新建建筑还是既有建筑改造，很多地方的热计量产品安装选用都存在“质量差的产品有市场、价格低的产品有优势、不正当竞争是主流”的怪现象。

究其原因，没有实行热计量收费是关键因素。

开发商普遍认为即使是安装再好的仪表设备也没有用，因为真正计量收费的很少，仅仅通过验收就行了。

导致出钱购买热计量产品的人不关心质量（开发商仅仅是为了验收，没想使用；热力公司仅仅是为了完成政府的改造任务，不积极使用；政府财政仅仅是提供了资金，使用效果没有有效核查。

都没想正常使用，也就不关心质量）。

因此，实行热计量收费就能够解决假表问题。

2、为什么热计量收费推进困难重重？目前大多数城市的集中供热热源都很紧张、很多新建建筑开发商排队到热力公司交钱希望接入集中供热热网，而热力公司明知道实行热计量可以节能、可以扩大供热面积提高收益，为什么热力公司对热计量还不支持，甚至抵触？究其原因，是因为热力公司担心热计量仪表的管理成本、维护维修成本过大，节能收益得不偿失。

试想一下，推行热计量以后，热力公司需要承担热计量数据的抄报、统计、分析；热计量仪表的维护维修；热计量器具的周期检定、拆装；等等。

热计量方式总结与爱迪生热计量方法国内热计量方式总结与爱迪生通段时间(温度)面积法热计量系统摘要:文章总结了国内热计量改造工程中使用的几种热计量方法的原理和各自优点、缺点，并对珠海爱迪生节能科技有限公司最新研发的通断时间温度面积法进行了介绍。

该方法吸取了温度法和通段时间面积法的优点，充分考虑到在同等室温情况下建筑两端、顶层用户耗热量过高的情况，以住户的实际温度对通断时间进行修正，经过温度修正的通断时间做为热量分摊的依据，开拓了一种新型的供热计量方法。

一、国内热计量系统介绍几年来，国家对于新建建筑强制安装热计量装置的规定得到了比较好的落实，既有建筑的热计量改造也进行的如火如荼，建筑能耗得到了明显的降低。

热计量这一新事物，经过十几年的探索和试验，形成两种计量理念、五种方法。

一种计量理念是“用多少热，交多少费”。

从国外引进的一户一表法和散热器热分配表法、北京众利德邦公司研发的流温法、清华大学江亿院士研发的通断时间面积法都是遵循这一理念。

另一种热计量理念是:“享受多少温度，交多少费”。

哈工大方修穆研发的温度法，采用的就是这种计量理念。

下面对这几种热计量方法进行简要介绍。

(一)热量表法原理:在每户的进口安装一块热量表，通过读取热量表的热量耗用数据，获得住户的热量消耗量，根据热量单价进行计价。

适用于一户一环的室内供热系统。

目前在新建建筑中，普遍使用一户一表的方式。

优点:读数直观，容易理解，适用于一户一环形式的散热器、地热供热系统。

缺点:1、存在建筑顶层、冷山耗热多和户间传热造成的不公平问题。

2、热量表流动阻力大，水质不好的地区长期运行会出现堵塞、计量不准、损坏现象。

3、按照《计量法》，进行结算的热量表需要定期检测，大规模的使用有很多实际操作的困难。

4、不适用单管串联系统，而中国大部分北方地区既有建筑户内采用的都是单管串联方式，由此造成户内管网改动非常大。

5、只是计量热量，用户不能自主的调节室内温度，充分利用自然热量。

通断面积法简介TDKJTD通断时间面积法供热计量控制系统是针对国内体质和单管系统以及既有的建筑节能改造现状，设计制造的供热分户计费的系统解决方案，是目前国内较为提倡的热计量方案，依据建设部下发的《JGJ173-2009供热计量技术规程》所设计。

其原理是依据每户使用的热量的时间来分摊楼栋安装热量总表。

设备之间采用有线或无线射频通讯，设备安装方便，使用简单，提高居室舒适度，节约能源；热力公司管理方便，用户操作简单，同时实现供热分户计量管理。

一、基本原理对于分户室内采暖系统，在各户的分支支路上安装室温控制阀，对用户散热器的循环水进行开启度控制来调节该户温度。

同时在各户的室内放置无线室温控制器，用于测量室内温度和供用户设定温度，并将这两个温度以无线方式发送给室温控制阀。

室温控制阀根据实测室温与设定值之差，确定阀的开启度，以此调节送入室内热量。

系统根据室温的时间函数积算采暖消费值，结合采暖面积，分摊整栋建筑的采暖费。

二、系统构成包括室温控制器、通断控制器、通断控制阀、楼栋热量表、楼栋管理器、数据管理系统、GPRS收发器等。

三、系统特点1、适合既有、新建、住宅、办公等各种单户成环的水平采暖系统，实现室内温度调控和热量分摊计量，无需入户测量用户散热器散热系数。

2、室内温控器采用数字液晶显示室内温度及设定温度，同时根据室温控制器内的智能温控算法进行控制，用户操作简便。

3、采用低功耗设计，用户使用时间长，供电方便。

4、避免用户开窗和室温设定偏离，系统通过准确计量，精确分摊费用，有效抑制开窗现象，促进用户节能行为。

5、该系统应用了自动错时阀控技术，解决了供暖时水力平衡，避免同时大面积关闭供热给供暖管网带来的影响。

6、系统数据存储采用进口芯片，数据保据稳定，永不丢失。

四、系统优点通断时间面积法并非单纯从节点处来考虑用户热计量，而是着眼于整个供热区间，甚至整个供热区域的角度来考虑分户计量。

允分考虑了用户的受热状况问题，提高了用户受热的公平性和舒适度，同时提高了能源的利用效率，为系统节能奠定了良好的基础。

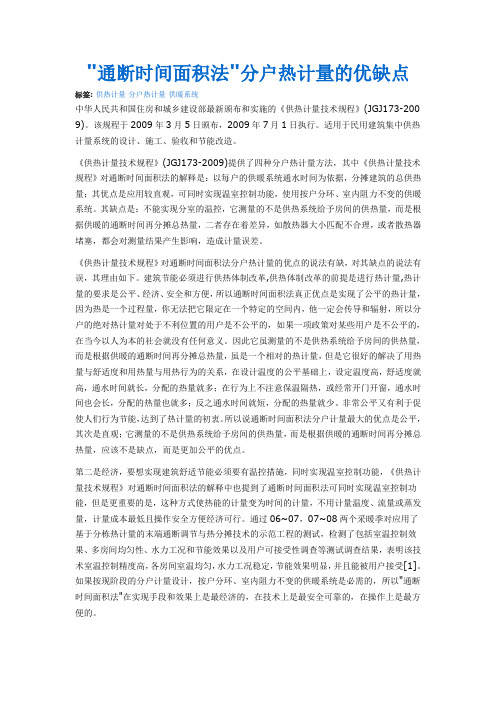

"通断时间面积法"分户热计量的优缺点标签:供热计量分户热计量供暖系统中华人民共和国住房和城乡建设部最新颁布和实施的《供热计量技术规程》(JGJ173-200 9)。

该规程于2009年3月5日颁布，2009年7月1日执行。

适用于民用建筑集中供热计量系统的设计、施工、验收和节能改造。

《供热计量技术规程》(JGJ173-2009)提供了四种分户热计量方法，其中《供热计量技术规程》对通断时间面积法的解释是：以每户的供暖系统通水时间为依据，分摊建筑的总供热量；其优点是应用较直观，可同时实现温室控制功能，使用按户分环、室内阻力不变的供暖系统。

其缺点是：不能实现分室的温控，它测量的不是供热系统给予房间的供热量，而是根据供暖的通断时间再分摊总热量，二者存在着差异，如散热器大小匹配不合理，或者散热器堵塞，都会对测量结果产生影响，造成计量误差。

《供热计量技术规程》对通断时间面积法分户热计量的优点的说法有缺，对其缺点的说法有误，其理由如下。

建筑节能必须进行供热体制改革,供热体制改革的前提是进行热计量,热计量的要求是公平、经济、安全和方便，所以通断时间面积法真正优点是实现了公平的热计量，因为热是一个过程量，你无法把它限定在一个特定的空间内，他一定会传导和辐射，所以分户的绝对热计量对处于不利位置的用户是不公平的，如果一项政策对某些用户是不公平的，在当今以人为本的社会就没有任何意义。

因此它虽测量的不是供热系统给予房间的供热量，而是根据供暖的通断时间再分摊总热量，虽是一个相对的热计量，但是它很好的解决了用热量与舒适度和用热量与用热行为的关系，在设计温度的公平基础上，设定温度高，舒适度就高，通水时间就长，分配的热量就多；在行为上不注意保温隔热，或经常开门开窗，通水时间也会长，分配的热量也就多；反之通水时间就短，分配的热量就少。

非常公平又有利于促使人们行为节能，达到了热计量的初衷。

所以说通断时间面积法分户计量最大的优点是公平，其次是直观；它测量的不是供热系统给予房间的供热量，而是根据供暖的通断时间再分摊总热量，应该不是缺点，而是更加公平的优点。

通断时间面积法分户计量技术规范一'、总述1、本文所指通断时间面积法分户计量系统，是指在XXX集中供热系统中，采用《供热计量技术规程（JGJ173-2009）》规定用以将热量结算点处的楼栋计量热量分摊到每个用户，同时也实现用户对室温的主动调节和自动控制进行分户热计量及远程智能计算机管理系统，是新城热力有限公司远程智能管理的一部分。

2、本系统主要通过户内智能控制器、通断控制阀、通讯单元、管理主机及相应的管理软件形成热计量管理系统。

3、本技术规范是招标文件的一部分，其主要内容为通断时间面积法热计量管理系统的技术、功能要求与规范。

投标方需在各自技术和商务占优势的基础上对各自的系统进行投标报价。

提供的系统应是全新的和质量一流的。

4、投标方保证提供的产品为不存在知识产权纠纷的产品及系统。

5、本技术规范只是对招标采购系统的一些原则性规定，并不是具体的要求，投标方有责任对所投产品的设计符合技术规格书要求负责。

6、系统的设计寿命为长期使用，适用于每天连续工作24小时，系统供应及建设方应按技术规范要求设计。

二、规范及标准1、系统的设计、制造、施工、实验及验收按下列标准执行下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装装运图示标志GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A:低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B:高温GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环）GB4208-1993外壳防护等级的分类GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要GB/T6388运输包装收发货标志GB9969.1工业产品使用说明书总则GB/T14536.1-1993家用和类似用途电自动控器第一部分通用要求GB14536.10-1996家用和类似用途电自动控制器温度敏感控制器的特GB/T17626.2 电磁兼容静电放电抗扰度试验GB/T17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4 电磁兼容电快速瞬变脉冲群抗扰度试验GB/T17626.5 电磁兼容浪涌（冲击）抗扰度试验GB/T17626.8 电磁兼容工频磁场抗扰度试验殊要求GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验IEC/ISO14443A空气接口协议建设事业非接触式CPU#芯片技术规范GB/Z19582.1基于Modbus协议的工业自动化网络规范第1部分：Modbus应用协议JGJ173-2009供热计量技术规程JJG275-2001热能表JB/T9329仪器仪表运输、贮存基本环境条件及试验方法CJ128-2007热量表CJ/T188-2004户用计量仪表数据传输技术条件CJ/T179-2003自力式流量控制阀2、本规范中提到特定标准的地方，投标方应严格遵守，其它国际公认的与上述标准相当或更好的标准也可接受。

行业标准《通断时间面积法热计量装置技术条件》解读齐承英河北工业大学、石家庄工大科雅能源技术有限公司1、通断时间面积法的原理通断时间面积法是一种“采暖名义耗热量”的分摊算法，之所以称其为“名义耗热量”，是因为基于楼栋热计量和通断时间面积法计算出的热用户分摊热量，不代表该热用户的采暖实际耗热量，而是从“采暖需求相同、缴纳热费应相同”的热计量收费策略上来说的该热用户应缴费的热量，该分摊热量与户用热量表测量热量的数值不同，其物理意义相当于户用热量表测量的耗热量经位置修正系数修正后的热量值。

通断时间面积法与户用热量表法的理论基础不同，户用热量表的理论基础是对热用户按耗热量收费：也就是按热用户的采暖消耗热量多少收取采暖费用。

悖论：追求精度的户用热量表读出的数据，又不得不采用模糊的位置修正系数加以平衡。

“通断时间面积法”的理论基础是对用户按供热需求收费：用户的室内采暖温度代表的是用户的采暖需求，而基于楼栋热计量的“通断时间面积法”实质结果是：采暖热舒适度相同的用户热费相同，不需修正，公平合理。

2、通断时间面积法的技术发展住建部发布了建筑工业行业产品标准《通断时间面积法热计量装置技术条件》（JG/T 379-2012），并将于2012年9月1日起实施。

对通断时间面积法热计量装置的应用将起到规范作用和推动作用。

目前，生产推广通断时间面积法的厂家越来越多，实际应用工程也迅速增长，但也存在鱼目混珠、良莠不齐的现象，通断时间面积法作为一个热计量分摊系统，在其各部件组成、分摊算法、通讯可靠性、应用条件判断与修正等方面，均包含关键技术内容，很多厂家认为使用一个通断阀门的驱动再加上通断时间的纪录，就能形成产品、应用于工程的做法是错误的，存在严重的技术不足，将在实际工程应用中出现较大偏差、甚至起不到供热计量的作用。

行业标准《通断时间面积法热计量装置技术条件》（JG/T 379-2012）对产品（系统）的技术内容做了基本规定，对规范产品将起到一定作用，但对分摊（修正）算法等关键问题仅仅是指出了必要性和方向，还需要生产厂家以及供热单位认真分析研讨，保证系统的可靠性和适用性。

供热计量及调控设备技术要求（通断时间面积法）一、热计量方式住宅分户热计量采用以楼栋计量、每户热分摊的方式。

分户热分摊方法采用《通断时间面积法》即分摊给i用户的热量（kW•h）＝i用户入口通断阀的累计开启时间×用户的建筑面积×楼栋入口的热量表计量的总热量总通断时间×楼栋用户总建筑面积实现室温自动调控，达到分户热计量，满足数字供热分户控制、智能卡表收费、远程监控和抄表要求。

系统构成：楼栋热量总表、电动通断法、室温控制器、自力式压差阀、锁闭调节阀、平衡阀、Y型过滤器、球阀、压力表、温度计、DN15泄水阀。

二、安装方法1、入口装置安装方法（见附件1）2、入户装置安装方法（见附件1）3、室内装置安装室温控制器----安装在门厅或居室中部，距地面净高 1.5米的墙面（如图①②③）。

①室温控制器位置图②室温控制器挂件安装（示意图）③室温控制器安装示意图注：室温控制器要求安装在能够正确反映室内空气温度的位置和高度（距地1.4米）上，同时远离热源、气源、水源处，避免阳光直射。

三、电缆敷设安装设计要求（图纸见附件2）1、管道井共用热力立管旁应预埋DN25穿线管，预埋100×100接线盒，内敷KVVP-4x1.0电缆，每个管道井最底层和顶层配备交流220V/10A电源插座一个。

各单元穿线管应与楼栋热力小室相连。

2、室内温控器固定在门厅或居室中部，距地面净高1.5米的墙面，既要考虑到测温的合理性，同时也使室内布置导线较为美观。

每层管道井至每户应铺DN20穿线管，内敷设超五类屏蔽网线电缆1根，管道井内预埋300×300接线盒。

3、楼栋热力小室与热力站之间应预埋DN50穿线管，内敷设KVVP-4x1.5电缆。

热力小室内应配备热计量系统配电箱AC220V/10A。

北京推广使用“通断时间面积法”分户热计量方式Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#北京推广使用“通断时间面积法”分户热计量方式2011年北京供热与清洁产业博览会在北京国家会议中心开幕。

在展览会上，记者了解到，通断时间面积法已经取代户用热量表法，成为北京市推广使用的分户热计量方式。

专家认为，通断时间面积法弥补了户用热量表法的一些缺点，有望更加公平合理地实现供热分户计量。

2009年3月15日，住房和城乡建设部颁布了《供热计量技术规程》（JGJ173-2009）标准，规程中明确提出了4种分户热计量方式，分别为：散热器分配法、流量温度法、通断时间面积法和户用热量表法。

户用热量表法由于计量准确，成为最早使用也是最受重视的分户热计量方式。

但各地的热计量试点结果表明，户用热量表法本身的一些问题却严重影响了热计量工作的进程。

“热量表法不能解决楼房朝向带来的热传递问题，影响到热计量收费的公平；户用热量表质量的不尽如人意也让越来越多的人开始思考该法在中国的适用性。

试点的结果表明，热量表法的种种问题导致供热节能效果无从体现。

”热计量改革技术专家、中国建筑科学研究院空调所高级工程师黄维曾被誉为“中国供热计量改革的先锋”，他强调，热计量工作之所以举步维艰，关键是用户的行为节能无法体现到热源节能上，也就是说，供热企业没有因为热计量而省出钱来，他们看不到节能到底“节”在哪里了。

“所以，热计量的落脚点必须是要让供热企业省出钱来。

”通断时间面积法是源自于中国本土发明的一种热计量方案。

这种方案在每座建筑物采暖入口安装热量总表，计量整座建筑物的采暖耗热量。

以每户的供暖系统通水时间为依据，同时记录和统计各户通断阀的接通时间，按照各户的累积接通时间结合供热面积分摊整栋建筑的总热量。

北京某能源技术公司工作人员告诉记者，他们在河北省石家庄、邢台、衡水、唐山等地完成了600余万平方米的既有居住建筑供热计量改造，在供热计量改造实践中发现，通断时间面积法克服了户用热量表易受供暖水质影响的缺点，确保了系统运行的稳定；很好地解决了不同位置、不同朝向房间的户间传热问题，使热计量收费更加公平合理；网络远传技术的使用让供热公司的工作人员坐在电脑前就可以监控到每户的室温情况，为供热公司省去了入户抄表带来的种种麻烦；同时，系统中室内温控器的安装使用大大提高了业主居住的舒适度。
