桥梁项目监理实施细则一、桥梁项目监理工作的目标和原则1.目标：确保桥梁项目的设计、建设和验收符合相关法律法规和技术标准，保障工程质量，提高工程安全性和可靠性。
2.原则：(1)独立性原则：监理机构应独立于设计、施工和业主，行使公正、客观、无偏倚的监理职责。
(2)法律遵从原则：监理工作应遵守国家法律法规和相关技术标准。
(3)提前介入原则：监理机构应在桥梁项目的设计阶段提前介入，及时发现并纠正设计中的问题。
(4)全过程监理原则：监理机构应对桥梁项目从设计、施工到验收全过程进行监理，确保工程质量的连续性和一致性。
(5)知识产权保护原则：监理机构应保护设计单位的知识产权，未经设计单位许可，不得擅自使用设计文件。
二、桥梁项目监理工作的组织1.监理机构的选择：由业主依法进行公开招标，并根据相关规定进行资质评审，选择具备相应资质和经验的监理机构。
2.监理人员的要求：监理人员应具备工程相关专业知识和执业资格，经过培训合格后方可担任桥梁项目监理工作。
3.监理计划的编制：监理机构应在项目合同签订后制定监理计划，明确监理阶段划分和具体工作内容，确保监理工作有序进行。
三、桥梁项目监理工作的内容1.设计阶段的监理工作：(1)审查设计文件：监理机构应对设计文件进行审核，确保设计符合法律法规和技术标准要求。
(2)技术交流会议：监理机构应组织设计单位和业主就设计方案进行技术交流，并提出监理意见和建议。
2.施工阶段的监理工作：(1)监督施工过程：监理机构应对施工现场进行巡视，监督施工人员按照施工文件执行施工工艺和标准。
(3)质量检查：监理机构应对施工质量进行抽查和检测，确保施工符合相关技术标准。
3.竣工验收阶段的监理工作：(2)竣工验收：监理机构应参与桥梁的竣工验收工作，提出监理意见和建议，并协助业主完成桥梁的验收程序。
四、桥梁项目监理工作的报告和记录1.监理报告：监理机构应按照监理计划和要求，及时报告工作进展情况，提出监理意见和建议。

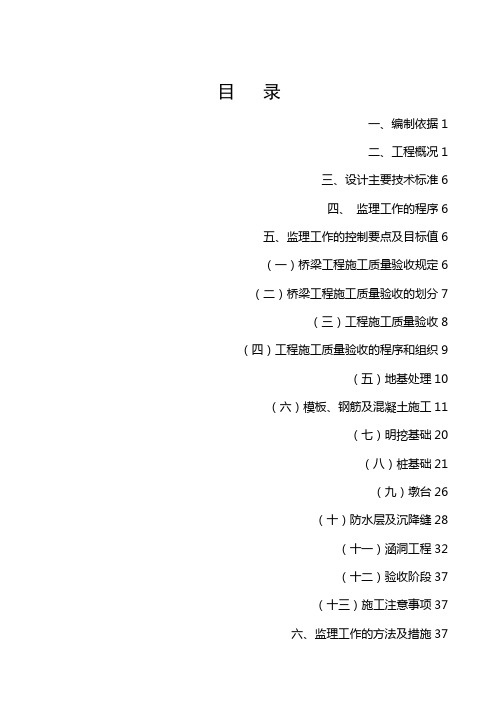

目录一、编制依据1二、工程概况1三、设计主要技术标准6四、监理工作的程序6五、监理工作的控制要点及目标值6（一）桥梁工程施工质量验收规定6（二）桥梁工程施工质量验收的划分7（三）工程施工质量验收8 （四）工程施工质量验收的程序和组织9（五）地基处理10 （六）模板、钢筋及混凝土施工11（七）明挖基础20（八）桩基础21（九）墩台26（十）防水层及沉降缝28（十一）涵洞工程32（十二）验收阶段37（十三）施工注意事项37六、监理工作的方法及措施37桥梁工程监理实施细那么一、编制依据1.已批准的山西中南部铁路通道ZNJL-9标监理规划；2.与专业工程相关的标准、设计文件和技术资料；3.已批准的施工组织设计、施工方案及专项施工方案；4.建设单位的其他有关专业管理规定。
二、工程概况本监理标段为新建山西中南部铁路通道ZNJL-9标，起点里程DK547+200，终点里程DK597+600，线路长度52.892km（考虑长短链），工程投资约27.544亿元。
其中路基6980米、桥梁15座（其中连续梁桥一座）共3719延长米、涵洞24座共899.73横延米、隧道9座隧道共42193延长米、车站一座（平顺车站）。
隧道长度占线路总长度的79.7%；桥梁长度占线路总长度的7.0%。
工程位于长治市的潞城市、平顺县以及河南省的XX市境内。
1.水文地质条件标段沿线主要河流有清漳河、浊漳河及其支流和人工沟渠。
大部分河流常年流水，流量受季节影响明显，旱季流量小，雨季流量大。
沿线地下水按赋存的介质分为孔隙潜水、基岩裂隙水、岩溶裂隙水及构造裂隙水。
孔隙潜水赋存于平原、倾斜平原、盆地及河谷阶地的第四系松散堆积层中，埋深一般5～20m；基岩裂隙水赋存于山区各地层基岩构造裂隙中，埋藏较深，主要受大气降水的补给，以泉的形式出露排泄，在断裂带等储水构造中，水量较丰富，局部还具承压性；岩溶裂隙水赋存于奥陶系及寒武系的灰岩、白云岩中，构造裂隙水主要赋存于断裂构造带，富水地段具有突发性、出水量大的特点，对隧道工程影响较大。
铁路桥梁工程监理细则[正文]随着交通运输的快速发展和城市化进程的加快，铁路桥梁工程在交通建设中扮演着至关重要的角色。
为了保障交通的安全和顺畅，有效的桥梁工程监理细则是必不可少的。
本文将详细介绍铁路桥梁工程监理细则的内容及要求。
一、前期准备阶段1.调查评估在桥梁工程施工之前，监理人员需要进行周密的调查评估工作。
这包括地理环境、地质条件、水文地质、气候特点等方面的详细调研，以便预测可能出现的问题并采取相应的防范措施。
2.合同管理监理人员需要仔细阅读和审查与铁路桥梁工程相关的合同文件，确保各方的权益得到充分保护，同时确保施工方按照合同的要求进行工作。
3.设计审查监理人员要对桥梁工程的设计文件进行审查，评估其可行性和安全性，并提出建设性的意见和建议。
设计文件需满足国家相关的技术标准和规范。
二、施工阶段监督1.施工计划监理人员要审查和监督施工方提交的施工计划，确保计划合理且符合设计文件的要求，同时保证施工的顺利进行。
2.施工质量监理人员要对施工过程中的质量进行全面监督和把关，确保材料和工艺符合规范，施工符合设计要求。
3.安全监控监理人员要持续关注施工现场的工作安全，确保施工过程中的人员和设备都能得到有效的保护，预防事故的发生，并及时处理和解决可能存在的安全隐患。
4.合同履约监理人员要对施工方的合同履约情况进行监督，确保施工方按照合同的要求按时完成各项工作，并解决合同履约过程中可能出现的纠纷或问题。
三、竣工验收阶段1.质量验收监理人员要对桥梁工程的质量进行全面的验收，包括材料验收、工艺验收、结构验收等，确保工程质量符合设计要求和相关标准。
2.安全验收监理人员要进行安全验收，包括施工期间的安全措施是否得到落实，施工方在安全管理方面是否存在缺陷等，确保工程安全达到国家标准和要求。
3.文件归档监理人员要及时归档和整理桥梁工程的相关文件，包括设计文件、施工记录、验收报告等，以便今后的查阅和参考。
四、其他要求1.监理报告监理人员需要定期提交监理报告，向建设单位汇报工程的进展情况、存在的问题和建议解决方案等，以便及时采取相应的措施。
高铁站建筑监理实施细则一、引言随着高铁建设的快速发展，高铁站作为重要的交通枢纽，其建筑监理工作显得尤为重要。
本文旨在规范对高铁站建筑监理的实施细则，确保施工过程中的质量和安全。
二、监理范围1. 建筑结构监理1.1 施工前期的检查和验收，包括土地勘测报告、设计图纸、施工方案等的审查；1.2 施工过程中的监督，包括施工进度、施工质量等的检查；1.3 施工后期的验收，包括结构的稳定性、风险评估等。
2. 建筑装饰监理2.1 施工前期的设计审查，确保装饰材料符合国家标准；2.2 施工过程中的监督，包括装饰质量、施工工艺等的检查；2.3 施工后期的验收，包括装饰效果、消防设施等。
3. 功能设施监理3.1 空调、照明等设施的安装验收；3.2 功能设施的使用安全检查；3.3 相关设施的维修和保养建议。
三、监理流程1. 前期准备1.1 与建设单位进行沟通，明确监理目标和要求；1.2 编制监理计划，确定监理任务和时间节点。
2. 施工监理2.1 对施工单位进行监理人员的资质审核；2.2 对施工现场进行定期巡查，包括施工进度、质量控制等；2.3 随机抽查施工材料，确保符合相关标准；2.4 对关键节点进行现场指导和检查。
3. 成果验收3.1 对建设单位提交的监理报告进行审核；3.2 组织验收评定，确保项目符合规划和设计要求；3.3 办理竣工验收手续，包括施工图纸变更、消防验收等。
四、监理标准1. 施工质量标准1.1 建筑结构的抗震性能符合国家相关标准；1.2 建筑装饰的防火、防潮等性能符合相关规范；1.3 功能设施的安全可靠性符合国家标准。
2. 施工进度标准2.1 施工进度符合计划，并能按时完成；2.2 施工过程中及时解决各种问题，确保工期不延误。
3. 监理报告标准3.1 监理报告详尽准确，包括施工过程的记录和问题整改意见；3.2 监理报告及时提交，便于建设单位了解项目进展。
五、监理责任1. 建设单位责任1.1 提供项目资料和相关证件；1.2 按时支付监理费用；1.3 配合监理工作，及时整改存在的问题。
新新建沪昆铁路客运专线长沙至昆明段（贵州）CKGZJL-1标桥梁承台、墩（台）工程监理实施细则编制人：复核人：批准人：沪昆客专贵州段监理1标项目部二○一一年五月目录一、编制依据 (3)二、工程概况、工程特点及质量标准 (4)2.1工程概况 (4)2.2工程特点 (4)2.3质量标准 (5)2.3.1承台质量标准 (5)2.3.3墩台质量标准 (5)2.3.2钢筋安装质量标准 (6)三、监理工作范围及重点 (7)3.1监理的工作范围 (7)3.2监理的工作重点 (7)四、监理工作流程 (8)4.1混凝土原材料质量施工监理工作流程 (8)4.2桥梁承台、墩（台）工程监理工作流程图 (9)五、监理工作控制要点、目标及控制手段 (10)5.1控制要点 (10)5.1.1、施工准备阶段监理工作控制要点 (10)5.1.2、施工阶段监理工作要点 (10)5.1.2.1基坑开挖过程监理控制要点 (10)5.1.2.2围堰 (11)5.1.2.2.1双壁钢围堰 (11)5.1.2.2.2钢板桩围堰 (12)5.1.2.3承台钢筋制作安装监理控制要点 (13)5.1.2.4承台、墩台模板制作安装监理控制要点 (16)5.1.2.5承台、墩台混凝土搅拌、浇筑监理控制要点 (17)5.1.2.6拆模、混凝土养护监理控制要点 (19)5.1.2.7基坑回填监理控制要点 (20)5.1.2.8桩头处理和承台、墩台凿毛的控制要点： (20)5.1.2.9墩台钢筋制安、模板制安、混凝土浇筑养护、拆模监理控制要点： (20)5.1.3质量检验监理工作要点 (21)5.2控制目标 (22)5.3监控手段 (22)六、监理工作方法和措施 (27)6.1施工方案的审查与批准 (27)6.1.1涉及工程质量、安全生产的施工方案的审查 (27)6.1.2专项施工方案的审查 (28)6.2过程检查与控制 (29)6.2.1检查施工单位质量保证体系 (29)6.2.2检查施工安全管理体系 (30)6.2.3检查施工过程中作业质量 (31)6.2.4检查施工过程中安全状况 (32)6.2.5与质量、安全有关的劳务用工管理 (33)6.3 巡检 (35)6.3.1巡视检查的原则 (35)6.3.2巡视检查主要内容 (35)6.4检验、检测与验收 (36)6.4.1见证取样或平行检验 (36)6.4.2验收 (37)6.4.2.1进场材料验收 (37)6.4.2.2工程施工质量验收 (38)6.5监理指令 (38)6.5.1监理指令单和监理通知 (39)6.5.2停工令和复工令 (39)6.5.3监理文件 (39)七、具体旁站部位和工序。
昆明南连接线高速公路工程桥面铺装监理实施细则编制：丁毅上海宏波工程咨询管理有限公司昆明南连接线高速公路工程2标监理部二0一三年七月桥面铺装和护栏施工监理实施细则1、浇筑桥面调平层混凝土前，应在桥面范围内布点测量高程，以确定浇筑后的铺装厚度，桥面铺装应保证铺装层厚度，铺装前桥面系所有新旧砼合面都应凿毛处理并冲洗干净。
2、因桥面调平层内设置了钢筋网，应采取措施保证其位置正确和保护层厚度。
浇筑混凝土时，施工人员及机具不得踩踏在钢筋网上，更不允许运输车辆从绑扎好的钢筋网上经过，可采用吊施布料或泵车运输，砼的塌落度应严格控制。
因调平层之上还有沥青混凝土铺装层，要求调平层第二次抚平后，沿横坡方向在其表面进行拉毛或凿毛处理，深度应为1-2mm。
3、桥面铺装宜在全桥宽上以联为单位同时进，当不能连续完成一联砼浇筑时，施工缝不能留在跨中，在一段桥面铺装修整完成并在其拔浆、拉毛后，应尽快以覆盖和进行养生。
4、桥面铺装砼应保证规定的横坡，平整度必须达到规范允许的偏差范围内，要求承包人采用的整平机振捣措施必须能达到工程质量要求。
5、泄水管管部与盖子必须密合，切不得有裂缝、砂眼和其他影响强度及使用价值的缺陷。
注意桥面泄水孔进水口的布置应有利于桥面和渗入水的排除，其数量不得少于设计要求，出水口不得使水直接冲刷桥体。
6、砼养护是桥面铺装砼的关键环节，必须及时养护，严格按规范规定的要求办理。
承包人由于一次浇筑面积较大，往往疏于养护。
造成桥面砼失水过快产生裂缝，浇筑前监理人员必须检查承包人的砼养护准备措施。
只有准备措施得当、有效，才能同意开盘浇筑。
7、护栏施工必须保证线形颖适、美观，要求严格模板的加工质量与验收，认真进行模板安装质量的检查，不符合要求时不得进入下一工序。
8、防撞护栏上的钢筋、钢构件应焊接牢固，焊缝应满足设计和有关规范的要求，并按设计要求进行防护。
9、为减少护栏砼的收缩裂缝，要求拆模后计划司进行切缝并养护到位。
10、护栏施工属于高空临边作业，承包人应严格按照高空临边作业相关要求做好安全防护工作，确保高空作业的安全。
沪昆铁路客运专线桥涵工程监理实施细则部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改第一部分桥梁工程监理实施细则一、工程概述1、工程简况本监理标段承担沪昆铁路客运专线贵州段第七、八标段施工监理任务，线路讫止里程DK731+600-DK818+413，正线总长度86.813km。
其中路基正线长40. 368 km，占整个线路长度的40.50％；大、中、小桥计28313.12 m/ 58座，占正线长度的32.61％；隧道计20376m /37座、占正线长度的23.47％；涵洞4244.63横延M/157座；本标段重点工程有：蜜蜂寨隧道长2503m；姚官屯特大桥长1004.20m，大猫坡特大桥长1413.89 m, 看牛坪特大桥长949.83 m。
难点工程是线路四次跨越既有贵昆铁路，一次跨越清黄高速公路，施工安全风险较大。
b5E2RGbCAP二、编制依据1、有关基本建设的政策和法规、文件、技术标准。
《中华人民共和国铁路法》《中华人民共和国产品质量法》《中华人民共和国建筑法》《中华人民共和国计量法》《建设工程质量管理条例》《建设工程质量管理办法》《铁路桥梁工程施工质量验收标准》《铁路桥梁工程施工规范》《建设工程监理规范》(GB50319—2000>《铁路建设工程监理规范》(TB10402－2007 >《铁路建设工程质量事故处理规定》<铁建设【2003】48号）《铁路建设工程竣工验收交接办法》<铁建设【2001】117号）《铁路建设竣工文件编制移交办法》<办档【2002】8号）《铁路建设管理办法》<铁道部令第11号）《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号《客运专线铁路桥涵工程施工技术指南》<T2213-2005）《铁路工程结构混凝土强度检测规程》<TB10426-2004）《客运专线铁路桥涵工程施工质量验收暂行标准》<铁建设[2005]160号）2、经业主审核批准的施工图及工程变更文件。
新建沪昆铁路客运专线贵州段工程监理CKGZJL-5标（DK818+413～DK924+135）工程测量（含沉降观测）监理实施细则（试行）北京铁研建设监理有限责任公司和柏诚工程技术（北京）有限公司联合体项目部二〇一〇年六月目录1测量监理工作依据 (6)2测量监理目标 (6)3测量监理工作原则 (7)4 测量监理工作重点 (11)5 测量监理内容 (11)5. 1 施工单位人员和仪器的监理 (11)5. 2 施工控制网的监理 (12)6 测量监理复测工作 (13)6. 1 交桩复核 (13)6. 2 精测网复测 (14)6. 3 施工控制测量 (15)6. 4 施工放样复核 (19)6. 5 竣工测量审核 (20)7 各专业测量控制要点 (21)7. 1 路基工程 (21)7. 1. 1 路基施工放样 (21)7. 1. 2 路基控制测量 (21)7. 1. 3 路基竣工测量控制要点 (22)7. 2 桥梁工程 (22)7. 2. 1 桥梁工程施工测量 (22)7. 2. 2 桥梁工程控制测量 (23)7. 2. 3 桥梁工程竣工测量控制要点 (25)7. 3 隧道工程 (26)7. 3. 1 控制测量 (26)1 洞外控制测量 (26)1) 隧道控制测量原则 (26)2) 隧道控制测量的要求 (27)2洞内控制测量 (29)7. 3. 2 隧道施工测量 (32)1 隧道施工放样前的准备工作 (32)2 洞口施工测量 (32)3 洞身施工测量 (32)4 衬砌施工测量 (33)7. 3. 3 隧道贯通误差测量及调整 (33)1 隧道实际贯通误差的测定方法和调整原则 (33)2 隧道平面贯通误差调整规定 (34)7. 3. 4 隧道竣工测量 (34)8 线下工程沉降观测细则（暂按该编制） (35)8.1 总则 (35)8.2 职责与分工 (37)8.3沉降变形观测的标准与要求 (39)8.3.1 沉降变形测量技术依据 (39)8.3.2测量等级及精度要求 (40)8.3.3变形监测网技术要求 (40)1 垂直位移监测网建网方式 (40)2 垂直位移监测网主要技术要求 (40)3 水平位移监测网建网方式 (41)4 水平位移监测网主要技术要求 (41)8.3.4 沉降变形测量点的布置要求 (41)1 基准点、工作基点和沉降变形观测点的埋设要求 (41)2 监测网的检测 (41)8.3.5实施测量工作要求 (43)8.4 沉降变形观测技术要求 (45)8.4.1路基工程 (45)1 路基沉降变形观测 (45)1）路基沉降控制标准 (45)2）一般规定 (46)2路基地段沉降观测技术要求 (46)1）沉降观测内容 (46)2）沉降观测断面和观测点的设置 (46)3）沉降观测水准测量线路要求 (48)4）观测元件埋设说明 (48)5）观测方法、精度与要求 (52)3过渡段沉降变形观测 (55)8.4.2桥涵工程 (56)1 一般规定 (56)2 桥涵变形控制标准 (56)3 变形观测技术要求 (57)1）观测点设置原则 (57)2) 观测频次要求 (61)8.4.3 隧道工程 (63)1 一般规定 (63)2 沉降观测的内容 (63)3 沉降观测点的布置 (63)4 观测精度 (64)5 沉降观测频度 (64)附件一准备工作检查表与结果验收表 (67)9 轨道控制网（CPⅢ）测量（暂未编制） (90)测量监理实施细则1、测量监理工作依据本工程建设监理的主要依据是建设单位和承包单位依法签订的工程承包合同以及建设单位与本投标人依法签订的委托监理合同文件，监理工作的其他的依据有：1.1、依照中华人民共和国颁布的《合同法》，《建设工程质量管理条例》等有关工程建设的法律、法规文件。
一、编制依据 (1)二、工程概况 (1)三、监理工作程序 (3)四、监理工作的控制要点及目标值 (3)五、监理工作方法及措施 (31)桥梁工程监理实施细则一、编制依据:1.委托监理合同、承包商与业主签定的施工合同。
2.本工程相关的设计文件。
3.该项目的监理规划及施工组织设计。
4.铁道部现行路基施工规范及路基检验评定标准。
5.国家有关的法律、法规等文件。
TB10402-2003 铁路建设工程监理规范TB10415-2003 铁路桥涵工程施工质量验收标准TB10424-2003 铁路混凝土与砌体工程施工质量验收标准TB10203-2002 铁路桥涵施工规范TB10002.1-99 铁路桥涵设计基本规范TB10002.5-99 铁路桥涵地基和基础设计规范TB10210-2001 铁路混凝土与砌体工程施工规范GB50204-2002 混凝土结构工程施工质量验收规范GB175-1999 硅酸盐水泥、普通硅酸盐水泥GB1499-1998 钢筋混凝土用热轧带肋钢筋二、工程概况（一）概况：1.孔跨类型1.1本线河流无通航要求，线路走行较低，线路所经河流大部分为漫流特征。
桥梁采用16m〜24m跨度的简支梁。
1.2小桥：低高度预应力混凝土梁：16m梁，桥台采用耳台。
1.3大中桥：预应力混凝土梁：16m及24m，桥基采用扩大基础、挖井桩、钻孔桩。
2.建筑材料2.1小桥墩台身及基础采用C20混凝土。
2.2敦煌铁路位于严寒地区，大中桥梁墩台身及基础采用不低于C20 混凝土或钢筋混凝土。
2.3附属工程采用浆砌片石，下设碎石垫层。
（二）设计标准1.标准：1.1铁路等级：线下级，线上级。
1.2正线数目：单线。
1.3列车荷载：中一活载。
1.4设计洪水频率：大中桥全部采用1/100，桥梁附近的路基采用1/100，小桥涵采用1/50。
1.5地震基本烈度：七度。
1.6初期速度目标值：120Km/h。
1.7重车方向：敦煌柳沟。
2.施工注意事项：2.1施工单位在施工中不得随意变更孔跨和基础内型，如设计与实际不符，请与现场配合施工人员联系。
新建长沙至昆明铁路监理IV标工程测量监理实施细则编制:审核:批准:成都西南交大/莫特麦克唐纳（联合体）沪昆客专长昆湖南段监理站2010年11月目录第一节测量监理目标 (2)第二节执行的技术标准和依据 (2)第三节工作内容及工程概况 (2)一、施工测量基本工作内容 (2)二、工程概况 (3)第四节监理工作流程 (3)一．测量控制体系（见图一） (3)二．监理程序 (4)㈠．控制网交桩、复测与施工加密测量工作程序（见图二）4 ㈡．控制网加密；施工加密测量 (12)㈢.施工放样测量工作程序（见图三） (19)㈣．沉降变形观测工作程序（见图四） (24)㈤．竣工测量测量工作程序（见图五） (39)工程测量监理实施细则第一节测量监理目标为规范和做好沪昆客专长昆湖南段西南交大监理站的工程测量工作，明确质量控制重点,强化过程控制,提高工程建设质量，为保障工程测量高精度、高质量，实现建设世界一流客运专线铁路的总体目标，编制工程测量监理实施细则。
第二节执行的技术标准和依据1．《高速铁路工程测量规范》（TB10601-2009）；2.《国家一、二等水准测量规范》（GBT/12897-2006）；3.《全球定位系统（GPS）铁路测量规范》（TB10054-97）；4.《全球定位系统（GPS）测量规范》（GBT／18314-2009）；5.《新建铁路工程测量规范》（TB10101-99）；6.《铁路建设工程监理规范》（TB1042-2007,J269-2007）；7. 沪昆公司批准的有关工程测量的各种技术文件和设计文件。
第三节监理工作内容及工程概况一、施工测量基本工作内容1.控制网交桩与复测；2.施工加密测量；3.施工放样测量；4.沉降变形测量；5.轨道施工测量；6.竣工测量。
二、工程概况1.概况沪昆客专长昆湖南段西南交大监理站线下工程里程DK259+915～DK324+218全长62.7KM（短链1603m）。
标段内正线桥梁25座，长度7.31KM；路基2.065KM；隧道16.5座，长度53.166KM；梁场1座。
新建杭州至长沙铁路客运专线浙江段 施工Ⅴ标竖墙施工监理实施细则编制:审核:批准:北京铁城-德国欧博迈亚联合体杭长铁路客专(浙江)监理总站二○一一年十一月第一章 专业工程特点一、 编制依据：1、新建铁路杭州至长沙客运专线工程设计文件2、已批准的监理规划；3、《铁路建设工程监理规范》【TB10402—2007 J269-2007】；4、《高速铁路桥涵工程施工质量验收标准》【TB10752-2010】；5、《铁路混凝土工程施工质量验收标准》【TB-10424-2010】6、已批准的施工组织设计。
二、工程概况我一分部管段内竖墙施工有金华江特大桥、蒋堂特大桥、大塘角中桥、汤溪特大桥，共采用A1、A2、A6、A7四种竖墙A模型，B1、B2两种竖墙B模型。
桥上设置栏片时竖墙A高度为412mm，竖墙B高度为312mm；桥上设置声屏障时竖墙A高度为644mm，竖墙B高度为312mm。
混凝土为C40高性能混凝土。
三、控制要点：1、钢筋、水泥、砂石料等主要工程材料在使用前应按规定进行试验，试验合格者才允许使用。
2、检查模板安装和钢筋绑扎是否符合设计要求，浇筑混凝土前检查混凝土原材料质量和配合比，在混凝土浇筑过程进行旁站监理。
3、检查竖墙钢筋与竖墙梁体预埋钢筋是否绑扎牢固，竖墙A与竖墙B、防护墙之间的尺寸距离是否满足设计要求。
4、安装前应对竖墙进行外观检查，不得有蜂窝、孔洞、疏松、露筋、缺棱掉角、断裂等缺陷。
5、控制施工工艺和方案，确保工程质量符合技术条件和验标的要求。
6、严格按技术条件和验收标准要求对竖墙进行质量验收。
第二章 监理工作范围及重点一、施工准备阶段1、监理重点对承包人所购进的原材料按规范要求进行检验，经检验合格才准许使用。
2、现场监理全面检查承包人进场施工机械及工艺设备，检查其性能是否良好，并确认其是否满足要求。
3、现场桥梁专监核查承包人的质量保证措施。
（1）核查承包人的技术人员、质检人员的配备是否满足要求。
（2）审批承包人编制的相应工艺措施，审核施工单位的技术交底书和作业指导书，并检查其培训学习落实情况。
（3）检查承包人配备的运输、振捣、钢筋加工机械以及混凝土生产及浇注设备等是否满足施工需要。
4、桥梁现场监理检查承包人的现场标准化管理是否齐全有效。
二、施工工艺过程控制竖墙施工（一）模板检查1、模板质量检查：现场监理接到承包人模板报检，及时到现场对承包人报检模板的刚度、强度、稳定性以及结构尺寸进行检查，检查合格后准予用于本工程。
2、模板安装检查：现场监理接到承包人模板安装报检，在规定的时间内尽快到现场对承包人报检模板安装进行检查。
检查合格后方可准许进行下到工序。
竖墙竖墙安装允许偏差及检验方法序项 目 允许偏差（mm） 检验方法号1 长度、宽度 ±2 尺量2 厚度 ±1 尺量3 对角线 ±3 尺量4 平整度 2 1m靠尺、塞尺5 预留孔中心位置 10 尺量模板安装必须稳固牢靠，接缝严密，不得漏浆。
模板与混凝土的接触面必须清理干净并涂刷脱模剂。
混凝土浇筑前模型内不得有积水和杂物，同时要注意钢筋的混凝土保护层厚度。
（二）钢筋加工、安装检验现场监理接到承包人钢筋加工安装报检，在规定的时间内尽快到现场对承包人的报检进行检查，检查合格后方可准许进行下道工序。
1、对钢筋的品种、规格、数量、位置和间距等进行检查。
2、检查钢筋是否锈蚀。
若锈蚀则根据情况予以处理。
3、绑扎钢筋的扎丝头不得伸入保护层中。
4、检查预埋件的位置，确保位置正确。
5、检查验收合格后，在检验批验收单上签字，同意进行下道工序。
（三）混疑土浇注现场监理接到承包人砼浇注报检，在规定的时间内尽快到现场对承包人的报检进行检查，检查合格后方可准许进行下道工序。
1、混凝土必须采用拌合站集中拌制，按混凝土制备方案监控。
2、混凝土浇筑现场监理必须全过程旁站，并做好旁站记录。
3、检查混凝土各项技术指标，若混凝土不能满足各项指标则要求作相应处理。
（1）混凝土入模温度控制在5～28℃；（2）混凝土塌落度参照施工配合比塌落度控制；（3）混凝土含气量 ≧2%。
4、现场见证制做混凝土强度标准养护试件，见证数量是施工单位的20%。
（四）混疑土养护混凝土浇注完成后，现场监理根据沪昆高速铁路高性能混凝土实施细则技术要求，监督其进行混凝土养护。
1、混凝土振捣完成后，监理应要求施工单位现场负责人及时对砼进行覆盖防止表面水分蒸发；2、混疑土带模养护要求施工单位现场负责人采取保湿措施。
3、养护时间按验标要求执行。
质量验收1、实体质量：按《验标》要求实测实量，检查验收；2、外观质量：线型顺直，标高准确；混凝土表面无缺陷（不得出现裂缝、错台、跑模、蜂窝、麻面、孔洞、气泡、缺棱掉角、砂线等）大面平整色泽均匀一致；全桥整体平顺，梁缝均匀竖墙外形尺寸允许偏差及检验方法序号 项 目 允许偏差（mm）检验方法 1 表面平整度 2 1m 靠尺检查2 长、宽 ±3 3 厚度±2 4中心位置15 5预留孔洞 尺寸+15 0尺量第三章 监理工作流程1 、桥涵工程施工准备阶段的监理工作流程4、桥涵隐蔽工程、分部分项工程质量控制监理工作流程5 桥涵工程原材料、构配件及设备质量控制监理工作流程第四章 监理工作控制要点、目标及监控手段1、施工单位完成竖墙的全部工作后自行检查，验收合格后经项目部质检员进行检查验收，做好相关记录，确认合格后，报监理进行验收，自检、报验资料齐全，由监理核定合格后验收，由监理工程师签认。
2、钢筋、水泥、砂石料等主要工程材料在使用前应按规定进行试验，试验合格者才允许使用。
3、检查模板安装和钢筋绑扎是否符合设计要求，浇筑混凝土前检查混凝土原材料质量和配合比，在混凝土浇筑过程进行旁站监理。
4、检查竖墙钢筋与竖墙梁体预埋钢筋是否绑扎牢固，竖墙A与竖墙B、防护墙之间的尺寸距离是否满足设计要求。
5、控制施工工艺和方案，确保工程质量符合技术条件和验标的要求。
6、严格按技术条件和验收标准要求对竖墙进行质量验收。
第五章 监理工作方法及措施第一节 监理工作方法1 旁站监督在关键部位或关键工序施工过程中，由监理人员在现场进行的监督活动。
2见证由监理人员现场监督某工序全过程完成情况的活动。
3平行检验监理项目部利用一定的检查或检验手段，在承包单位自检的基础上，对重要的分项工程或对质量有怀疑的材料和混凝土施工质量按照一定比例独立进行检查或检验的活动。
4巡视现场监理人员对正在施工的的部位或工序在现场进行的定时或不定时的监督活动。
总监理工程师经常巡查工地。
5指令文件监理工程师适用监理合同赋予指令控制权对施工提出书面的指示和要求。
6支付控制手段质量监理以计量支付控制权为保障手段。
7监理工程师通知单监理工程师利用口头或书面通知，对任何事项发出指示，并督促承包商严格遵守和执行监理工程师的指示。
7.1口头通知：对一般工程质量问题或工程事项，口头通知承包商整改或执行，并用监理工程师通知形式予以确认。
7.2监理工作联系单：有经验的监理工程师提醒承包商注意的事项，用监理工作联系单形式。
7.3监理工程师通知单：监理工程师在巡视旁站等各种检查时发现的问题，用监理通知单书面通知承包商，并要求承包商整改后再报监理工程师复查。
7.4工程暂停令：对承包商违规施工监理工程师预见到会发生重大隐患，应及时下达全部或局部工程暂停令（一般情况下宜事先与业主沟通）第二节 监理工作措施1事前控制措施在各工程正式施工活动开始前，对各项准备工作及影响质量和有关方面进行质量控制，是施工阶段质量控制工作的重点，应定制切实可行的控制措施。
1.1审查施工队伍资质及施工人员素质审查承包单位承担该项任务的施工队伍及人员资质与条件是否符合要求，经监理工程师审查认可后方可进场施工。
1.2对竖墙各种原材料的控制。
1.3严格审查施工组织设计或施工方案对竖墙的施工要求施工单位在开工前报送详细的施工方案。
监理工程师应着重审查：质量、安全保证体系是否健全；主要技术组织措施是否具有针对性、是否安全有效；施工程序是否合理。
经监理方审批同意后方可实施。
1.4施工机械、设备的质量控制对工程质量有重大影响的施工机械、设备如电焊机等，应审查其设备的选型是否恰当；审查承包单位提供的报告中所表明的机械性能是否满足质量要求和适合现场条件；凡不符合质量要求的不能使用。
1.5严格审查分包单位的资质未经监理方审查认可和经检查不能保证施工质量的分包单位，不得进场施工；督促、检查各分包单位监理质量保证体系。
1.6做好施工图纸会审工作1.6.1总监理工程师和副总监理工程师应组织专业监理工程师认真熟悉施工图纸及有关设计说明和技术资料，了解设计意图和各项技术要求。
1.6.2核对全套图纸及说明是否齐全、清楚，图中尺寸、坐标、标高是否准确一致。
2事中控制措施2.1协助施工单位建立和完善工序控制体系。
把影响工序质量的因素都纳入管理状态。
2.2监理应按质量计划目标要求，督促施工单位加强施工工艺管理，认真执行工艺标准和操作规程，以提高项目质量稳定性；加强控制，对隐蔽工程实行验收签证制，对关键部位进行旁站监理，中间检查和技术复核，防止质量隐患。
各专业工程师还要做好工作日记，认真做好数据统计和数理分析，对不符合质量标准的提出专题报告，由总监理工程师签发送业主及施工单位。
检查施工单位是否严格按照施工规范和设计图纸要求进行施工。
监理工程师应经常深入现场检查施工质量，如发现有不按照规范和设计要求而影响工程质量时，应及时向施工单位负责人提出口头整改意见或工地巡视单，如整改不力或坚持不改，由总监理工程师直接向施工单位签发书面整改通知单。
2.3监理站在接到隐蔽工程报验单后应及时派监理工程师做好验收工作。
在验收过程中如发现施工质量不符合设计要求，必要时应以整改通知单形式通知施工单位，待其整改后重新验收，未经复验签证一律不得进行隐蔽。
2.4监理工程师应认真履行监督职责，深入施工现场，达到预防为主，及时发现，早期处理，防止漏检和失检。
2.5组织现场质量协调会，及时分析、通报工程质量、安全情况，并协调有关单位间的业务活动。
2.6坚持记好质量监理日记。
认真做好数据统计和数理分析，对不符合质量标准的提出报告，加以处理。
3事后控制措施督促施工单位做好竣工验收的各项资料，做好竣工验收前的各项工作。
第六章 具体旁站部位和工序竖墙使用的钢筋、混凝土原材料的品种、规格、质量检查；检查竖墙钢筋与竖墙梁体预埋钢筋是否绑扎牢固，竖墙A与竖墙B、防护墙之间的尺寸距离是否满足设计要求。
