三相电常见故障与诊断方法

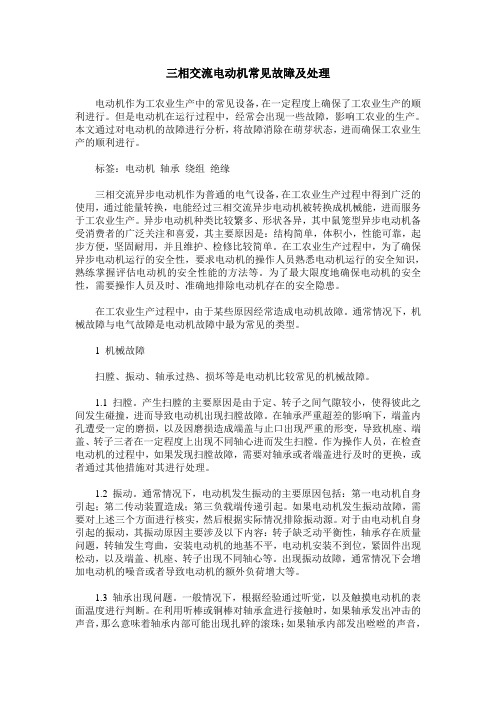

三相交流电动机常见故障及处理电动机作为工农业生产中的常见设备，在一定程度上确保了工农业生产的顺利进行。

但是电动机在运行过程中，经常会出现一些故障，影响工农业的生产。

本文通过对电动机的故障进行分析，将故障消除在萌芽状态，进而确保工农业生产的顺利进行。

标签：电动机轴承绕组绝缘三相交流异步电动机作为普通的电气设备，在工农业生产过程中得到广泛的使用，通过能量转换，电能经过三相交流异步电动机被转换成机械能，进而服务于工农业生产。

异步电动机种类比较繁多、形状各异，其中鼠笼型异步电动机备受消费者的广泛关注和喜爱，其主要原因是：结构简单，体积小，性能可靠，起步方便，坚固耐用，并且维护、检修比较简单。

在工农业生产过程中，为了确保异步电动机运行的安全性，要求电动机的操作人员熟悉电动机运行的安全知识，熟练掌握评估电动机的安全性能的方法等。

为了最大限度地确保电动机的安全性，需要操作人员及时、准确地排除电动机存在的安全隐患。

在工农业生产过程中，由于某些原因经常造成电动机故障。

通常情况下，机械故障与电气故障是电动机故障中最为常见的类型。

1 机械故障扫膛、振动、轴承过热、损坏等是电动机比较常见的机械故障。

1.1 扫膛。

产生扫膛的主要原因是由于定、转子之间气隙较小，使得彼此之间发生碰撞，进而导致电动机出现扫膛故障。

在轴承严重超差的影响下，端盖内孔遭受一定的磨损，以及因磨损造成端盖与止口出现严重的形变，导致机座、端盖、转子三者在一定程度上出现不同轴心进而发生扫膛。

作为操作人员，在检查电动机的过程中，如果发现扫膛故障，需要对轴承或者端盖进行及时的更换，或者通过其他措施对其进行处理。

1.2 振动。

通常情况下，电动机发生振动的主要原因包括：第一电动机自身引起；第二传动装置造成；第三负载端传递引起。

如果电动机发生振动故障，需要对上述三个方面进行核实，然后根据实际情况排除振动源。

对于由电动机自身引起的振动，其振动原因主要涉及以下内容：转子缺乏动平衡性，轴承存在质量问题，转轴发生弯曲，安装电动机的地基不平，电动机安装不到位，紧固件出现松动，以及端盖、机座、转子出现不同轴心等。

三相电供电常见故障解析及改善方案1.电压不平衡电压不平衡是指三相电压之间存在相应差异，导致供电不稳定。

产生电压不平衡的原因主要有：供电变压器容量不足、供电电源接地电阻不均衡、电源线路不平衡等。

解决方案：-增加供电变压器容量，确保供电稳定。

-检查供电电源接地情况，确保接地电阻均衡，减少电压不平衡现象。

-定期检查电源线路的接线情况，并进行必要的修复和调整。

2.电压波动电压波动是指供电电压在一段时间内频繁波动，造成设备运行不稳定。

电压波动的原因主要有：电力系统负荷不均衡、大功率负载切换等。

解决方案：-均衡负荷，合理分配电力系统的负荷。

-对于大功率负载切换，可以采用延时切换等措施，减少电压波动。

3.电流过载电流过载是指供电线路所承载电流超过额定值，导致线路过热，甚至火灾等危险。

电流过载的原因主要有：设备过负荷、线路短路等。

解决方案：-合理规划设备的用电负荷，对设备进行定期检查和维护，确保设备正常运行。

-升级线路容量，提高供电线路的承载能力。

-安装过流保护器等装置，对电流进行监测和控制。

4.地线故障地线故障是指电源地线或设备接地线存在断路或接触不良等问题。

地线故障的原因主要有：设备绝缘老化、地线接地电阻过大等。

解决方案：-定期检查设备的绝缘状况，更换老化的绝缘件。

-检查地线的接触情况，确保地线的接触良好。

-降低地线接地电阻，提高接地效果。

综上所述，三相电供电系统常见故障的解析及改善方案包括解决电压不平衡、电压波动、电流过载和地线故障等问题。

通过增加变压器容量、均衡负荷、规划设备负荷、加强设备维护等措施，可以有效预防和解决这些故障，确保供电系统的安全稳定运行。

三相电动机故障判断及维修三相电机是指当电机的三相定子绕组(各相差120度电角度)，通入三相交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流。

那如果产不出电流的时候应该要怎么做呢?以下是店铺为你整理的三相电动机故障判断及维修，希望能帮到你。

三相电动机故障判断及维修三相电动机运行或故障时，可通过看、听、闻、摸四种方法来及时预防和排除故障，保证三相电动机的安全运行。

一、看观察三相电动机运行过程中有无异常，其主要表现为以下几种情况。

1.定子绕组短路时，可能会看到三相电动机冒烟。

2.三相电动机严重过载或缺相运行时，转速会变慢且有较沉重的"嗡嗡"声。

3.三相电动机维修网正常运行，但突然停止时，会看到接线松脱处冒火花;保险丝熔断或某部件被卡住等现象。

4.若三相电动机剧烈振动，则可能是传动装置被卡住或三相电动机固定不良、底脚螺栓松动等。

5.若三相电动机内接触点和连接处有变色、烧痕和烟迹等，则说明可能有局部过热、导体连接处接触不良或绕组烧毁等。

二、听三相电动机正常运行时应发出均匀且较轻的"嗡嗡"声，无杂音和特别的声音。

若发出噪声太大，包括电磁噪声、轴承杂音、通风噪声、机械摩擦声等，均可能是故障先兆或故障现象。

1. 对于电磁噪声，如果三相电动机发出忽高忽低且沉重的声音，则原因可能有以下几种。

(1)定子与转子间气隙不均匀，此时声音忽高忽低且高低音间隔时间不变，这是轴承磨损从而使定子与转子不同心所致。

(2)三相电流不平衡。

这是三相绕组存在误接地、短路或接触不良等原因，若声音很沉闷则说明三相电动机严重过载或缺相运行。

(3)铁芯松动。

三相电动机在运行中因振动而使铁芯固定螺栓松动造成铁芯硅钢片松动，发出噪声。

2.对于轴承杂音，应在三相电动机运行中经常。

方法是：将螺丝刀一端顶住轴承安装部位，另一端贴近耳朵，便可听到轴承运转声。

若轴承运转正常，其声音为连续而细小的"沙沙"声，不会有忽高忽低的变化及金属摩擦声。

380V怎么判断缺项在工业生产中，380V电压是一种常见的电压等级，用于驱动大部分设备和机器。

然而，有时我们会遇到一些电气故障，其中之一是380V电源缺项。

380V电源缺项指的是三相电源中有一相缺少电压输出，这将导致设备无法正常运行，并可能引发一系列问题。

要判断380V电源是否缺项，我们可以采取一些简单的方法：1. 使用工具检测相电压首先，我们可以使用多用表或专用的电压表对三相电源的每一相进行测量。

正常情况下，三相电源的相电压应当是相等的，即各相之间的电压差应该接近于0。

如果某一相的电压值与其他相相比有明显的差异，那么我们可以判断该相存在缺项。

2. 观察设备运行情况另一种方法是观察设备的运行情况。

当设备接通电源后，如果设备无法正常启动、运行缓慢或出现异常故障，那么很可能是由于电源缺相引起的。

这时我们可以通过检查设备连接的电源线和插头，确保连接正确，以排除其他故障的可能性。

3. 检查电源线路此外，我们还可以检查电源线路是否存在松动、接触不良或短路等问题。

这些问题可能导致电源缺相或者其他电压问题。

我们可以检查插座、开关、电线的接头和连接器，确保它们没有松动或损坏。

如果发现问题，应及时进行修复或更换。

4. 请专业人士进行测试和维修当我们无法准确判断电源是否缺项，或者无法解决电源问题时，建议寻求专业人士的帮助。

他们可以使用更先进的测试设备和技术，对电源进行全面的检测和维修，并确保设备能够正常运行。

总之，判断380V电源是否缺项需要采取一些简单的方法，如使用工具检测电压、观察设备运行情况和检查电源线路。

如果无法自行解决问题，建议请专业人士进行测试和维修。

及时修复电源缺相问题，将有助于保障设备的正常运行，提高生产效率，确保工作安全。

三相不平衡的原因故障判断和解决方法一、三相不平衡的基本概念三相不平衡是指在电力系统中三相电流（或电压）幅值不一致，且幅值差超过规定范围。

由于各相电源所加的负荷不均衡所致，属于基波负荷配置问题。

发生三相不平衡即与用户负荷特性有关，同时与电力系统的规划、负荷分配也有关。

在电网系统中，三相平衡主要指的是三相的电压相量的大小相等，而且如果按照A、B、C的顺序进行排列，他们两两之间构成的角度都为2n/3。

而三相不平衡就是指相量大小、角度的不一致。

《电能质量三相电压允许不平衡度》(GB/T15543-1995)适用于交流额定频率为50 赫兹。

在电力系统正常运行方式下，由于负序分量而引起的PCC 点连接点的电压不平衡。

该标准规定：电力系统公共连接点正常运行方式下不平衡度允许值为2%，短时间不得超过4%。

三相电流不平衡度计算方法一般有以下常用的两个公式：不平衡度%=（最大电流-最小电流）/最大电流×100%不平衡度%=（MAX相电流-三相平均电流）/三相平均电流×100%举个例子：三相电流分别为IA=9A IB=8A IC=4A，则三相平均电流为7A，相电流-三相平均电流分别为2A 1A 3A，取差值最大那个，故MAX（相电流-三相平均电流）=3A，所以三相电流不平衡度=3/7。

二、引起三相不平衡的原因引起三相电压不平衡的原因有多种，如：单相接地、断线谐振等，运行管理人员只有将其正确区分开来，才能快速处理。

1. 断线故障如果一相断线但未接地，或断路器、隔离开关一相未接通，电压互感器保险丝熔断均造成三相参数不对称。

上一电压等级线路一相断线时，下一电压等级的电压表现为三个相电压都降低，其中一相较低，另两相较高但二者电压值接近。

本级线路断线时，断线相电压为零，未断线相电压仍为相电压。

2. 接地故障当线路一相断线并单相接地时，虽引起三相电压不平衡，但接地后电压值不改变。

单相接地分为金属性接地和非金属性接地两种。

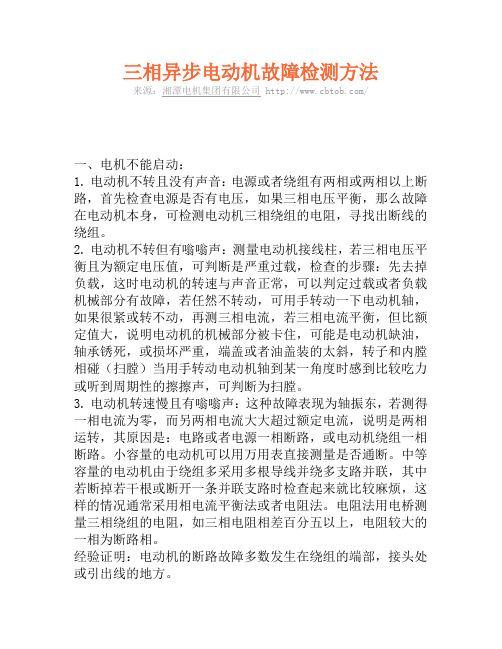

三相异步电动机故障检测方法来源：湘潭电机集团有限公司 /一、电机不能启动：1. 电动机不转且没有声音：电源或者绕组有两相或两相以上断路，首先检查电源是否有电压，如果三相电压平衡，那么故障在电动机本身，可检测电动机三相绕组的电阻，寻找出断线的绕组。

2. 电动机不转但有嗡嗡声：测量电动机接线柱，若三相电压平衡且为额定电压值，可判断是严重过载，检查的步骤：先去掉负载，这时电动机的转速与声音正常，可以判定过载或者负载机械部分有故障，若任然不转动，可用手转动一下电动机轴，如果很紧或转不动，再测三相电流，若三相电流平衡，但比额定值大，说明电动机的机械部分被卡住，可能是电动机缺油，轴承锈死，或损坏严重，端盖或者油盖装的太斜，转子和内膛相碰（扫膛）当用手转动电动机轴到某一角度时感到比较吃力或听到周期性的擦擦声，可判断为扫膛。

3. 电动机转速慢且有嗡嗡声：这种故障表现为轴振东，若测得一相电流为零，而另两相电流大大超过额定电流，说明是两相运转，其原因是：电路或者电源一相断路，或电动机绕组一相断路。

小容量的电动机可以用万用表直接测量是否通断。

中等容量的电动机由于绕组多采用多根导线并绕多支路并联，其中若断掉若干根或断开一条并联支路时检查起来就比较麻烦，这样的情况通常采用相电流平衡法或者电阻法。

电阻法用电桥测量三相绕组的电阻，如三相电阻相差百分五以上，电阻较大的一相为断路相。

经验证明：电动机的断路故障多数发生在绕组的端部，接头处或引出线的地方。

二、电动机启动时熔断器熔断或者热继电器断开1. 故障检查步骤：检查熔丝是否合适，检查电路中是否有短路，检查电机是否短路或者接地。

2. 接地故障的检测方法：用摇表检测电机绕组对地的绝缘电阻，当绝缘电阻低于0.2兆欧时，说明电机严重受潮。

用万用表电阻档或校验灯逐步检查，如果电阻较小或者校验灯较暗说明该项绕组严重受潮，需要烘干处理，如果电阻为零或者校验灯接近正常亮度，那么该项已近接地了。

常见的三相电机故障排除方法包括：检查电源电压是否正常，检查电机接线是否正确，检查电机是否有短路或断路的情况。

检查电机的外部环境，如是否有灰尘、油污等影响电机散热的因素。

检查电机的轴承是否正常，轴承是否松动或损坏。

如果轴承有问题，需要更换轴承。

检查电机的热保护器是否正常，如果热保护器跳闸，需要检查电机是否过载或热保护器参数设置不正确。

检查电机的转子是否不平衡，需要重新进行动平衡校准。

检查电机的铁芯是否松动，需要重新紧固铁芯。

检查电机的负载是否过大，需要减小负载。

检查电机的控制设备是否有故障，需要修复控制设备。

以上是一些常见的三相电机故障排除方法，实际操作中需要根据具体情况进行判断和处理。

建议由专业维修人员进行维修操作。

判断380/220V三相三线制供电线路相线接
地故障口诀
判断380/220V三相三线制供电线路相线接地故障口诀星形接法三相线，电笔触及两根亮，
剩余一根亮度弱，该相导线已接地；
若是几乎不见亮，金属接地的故障。

说明：
电力变压器的二次侧一般都接成Y形，在中性点不接地的三相三线制系统中，用验电笔触及三根相线时，有两根比通常稍亮，而另一根上的亮度要弱一些，则表示这根亮度弱的相线有接地现象，但还不太严重；如果两根很亮，而剩余一根几乎看不见亮，则是这根相线有金属接地故障。

三相异步电动机最常见故障及处理方法1、三相异步电动机的故障一般可分为两大类：一类:是电气方面的故障，如各种类型开关、按钮、熔断器、电刷、定子绕组、转子及启动设备等的故障.另一类是机械方面的故障，如轴承、风叶、机壳、联轴器、端盖、轴承盖、转轴等故障。

2、电动机发生故障，会出现一些异常现象：如温度升高，电流过大、发生震动和有异常声音等。

检查、排除电动机的故障，应首先对电动机进行仔细观察，了解故障发生后出现的异常现象。

然后通过异常分析原因，找出故障所在，最后排除故障。

3、三相异步电动机内部结构图4、下面是三相异步电动机常见的积累故障现象和检修方法：5、电动机七类常见故障：6、1）电动机不转7、2）电动机转速低于额定值8、3）电动机外壳带电9、4）电动机声音不正常10、5）电动机轴承过热11、6）电动机温度过高12、7）绕线式电动机滑环火花过大一.电动机不转分析电源未接通：1、如果电源没有接入或接触不良，就会导致电动机不转，此时电工人员应检查开关、熔丝、各项触点及接线头，将故障逐步排查出来进行维修。

2、 2、启动时，熔断器熔丝熔断导致不转：查出熔断原因，排查故障，按电动机容量配上同规格的熔丝；3、 3、过电流继电器整定电流太小导致不转：此时应适当调高；4、负载过大或传动机结构卡主导致不转：选择较大容量电动机或减轻负载，并检查传动机构情况；5、 4、定子或转子绕组断路导致不转：打开接线盒并用万用表欧姆档检查电动机绕组是否断路（导线断裂），如果有断路则会出现电阻值的异常，需要打开电动机进一步检查断开点，连接好；6、 5、定子绕组匝间短路：电动机的绕组式很多匝线圈组成的，当线圈之间短路便可能导致电动机不转，可用万用表检查，找出短路的两厢，拆开电动机将其中一相各线圈的连接线断开，分组检查短路点，查出后重新绝缘。

7、 6、定子绕组对地短路：用摇表或者万用表检查，查出接地绕组，如果是绝缘破损，重新绝缘，严重时可以更换绕组；如果是受潮可以烘干后再涂一层绝缘漆；8、 7、定子绕组接线错误：拆开电动机找出错误，重新接线。
