电力系统调度自动化系统是指用于对电网进行实时监视、运行控制和故障处理的一套系统。
它主要由以下几部分组成：1. 电网数据采集系统电网数据采集系统是整个调度自动化系统的底层基础，它负责采集和传输电网的各类数据。
这些数据包括电网的电压、电流、功率、频率等实时状态信息，以及设备的运行参数、故障信息等。
数据采集系统通常由远程终端单元（RTU）和传输网络组成，RTU负责在现场对数据进行采集和处理，而传输网络则负责将采集到的数据传输到上级系统中进行处理。
2. 调度自动化主站系统调度自动化主站系统是电力系统调度自动化系统的核心部分，它负责对采集到的实时数据进行监视、分析和决策。
主站系统通常由计算机、数据库、通信设备等组成，它可以对整个电网的运行状态进行实时监视，并可以根据需要进行相应的控制操作。
主站系统还可以通过与其他辅助系统的接口，进行故障处理、预测分析、计划调度等工作。
3. 运行控制与保护系统运行控制与保护系统是调度自动化系统的另一个重要组成部分，它主要负责对电网的运行状态进行实时控制和保护。
运行控制系统可以根据电网的实时数据，进行自动化的设备控制操作，调整电网的运行状态，保证电网的安全稳定运行。
保护系统负责在电网发生故障时，对故障进行快速的检测和隔离，保证电网的安全运行。
4. 调度自动化辅助系统除了上述几个主要组成部分外，调度自动化系统还包括一些辅助系统，用于实现一些特定的功能。
这些辅助系统包括电网模拟仿真系统、故障录波分析系统、远程通信系统等。
这些系统可以为电力系统的调度运行提供支持，提高系统运行效率和可靠性。
电力系统调度自动化系统是一个复杂的系统工程，它包括了多个不同的组成部分，这些部分相互协作，共同完成对电力系统的实时监视、运行控制和故障处理等工作。
这些系统的良好运行，对于保障电力系统的安全运行和提高电网运行效率具有重要意义。
电力系统调度自动化系统的组成是电力系统运行中不可或缺的重要部分，我们继续深入了解这些组成部分，以及它们如何共同发挥作用，保障电力系统的安全、稳定运行。
电网调度自动化系统由哪几部分组成
【学员问题】电网调度自动化系统由哪几部分组成？
【解答】电网调度自动化系统，其基本结构包括控制中心、主站系统、厂站端（RTU）和信息通道三大部分。
根据所完成功能的不同，可以将此系统划分为信息采集和执行子系统、信息传输子系统、信息处理子系统和人机联系子系统
信息采集和执行子系统的基本功能是在各发电厂、变电所采集各种表征电力系统运行状态的实时信息。
另外，此系统还负责接收和执行上级调度控制中心发出的操作、调节或控制命令。
信息传输子系统为信息采集和执行子系统和调度控制中心提供了信息交换的桥梁，其核心是数据通道，它经调制解调器与RTU及主站前置机相连。
信息处理子系统是整个调度自动化系统的核心，以电子计算机为主要组成部分。
该子系统包含大量的直接面向电网调度、运行人员的计算机应用软件，完成对采集到的信息的各种处理及分析计算，乃至实现对电力设备的自动控制与操作。
人机联系子系统将传输到调度控制中心的各类信息进行加工处理，通过各种显示设备、打印设备和其他输出设备，为调度人员提供完整实用的电力系统实时信息。
调度人员发出的遥控、遥调指令也通过此系统输入，传送给执行机构。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时
沟通、指正。

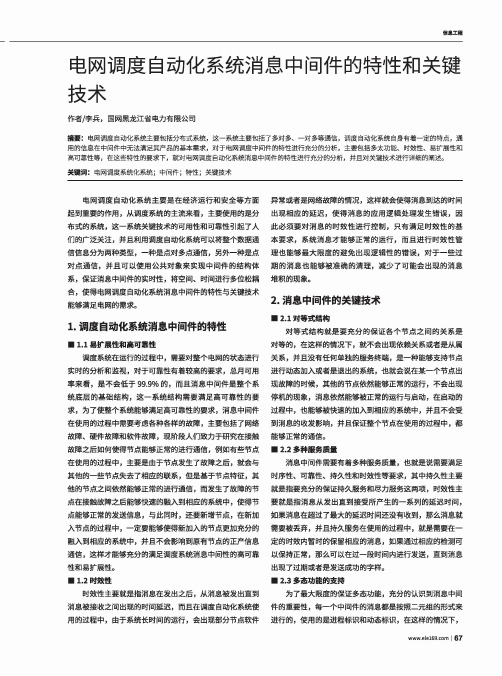

倍患工程电网调度自动化系统消息中间件的特性和关键 技术作者/李兵，国网黑龙江省电力有限公司摘要：电网调度自动化系统主要包括分布式系统，这一系统主要包括了多对多、一对多等通信，调度自动化系统自身有着一定的特点，通 用的信息在中间件中无法满足其产品的基本需求，对于电网调度中间件的特性进行充分的分析，主要包括多太功能、时效性、易扩展性和 高可靠性等，在这些特性的要求下，就对电网调度自动化系统消息中间件的特性进行充分的分析，并且对关键技术进行详细的阐述。
关键词：电网调度系统化系统；中间件；特性；关键技术电网调度自动化系统主要是在经济运行和安全等方面 起到重要的作用，从调度系统的主流来看，主要使用的是分 布式的系统，这一系统关键技术的可用性和可靠性引起了人 们的广泛关注，并且利用调度自动化系统可以将整个数据通 信信息分为两种类型，一种是点对多点通信，另外一种是点 对点通信，并且可以使用公共对象来实现中间件的结构体 系，保证消息中间件的实时性，将空间、时间进行多位松耦 合，使得电网调度自动化系统消息中间件的特性与关键技术 能够满足电网的需求。
1.调度自动化系统消息中间件的特性■ 1.1易扩展性和高可靠性调度系统在运行的过程中，需要对整个电网的状态进行 实时的分析和监视，对于可靠性有着较高的要求，总月可用 率来看，是不会低于99.9%的，而且消息中间件是整个系 统底层的基础结构，这一系统结构需要满足高可靠性的要 求，为了使整个系统能够满足高可靠性的要求，消息中间件 在使用的过程中需要考虑各种各样的故障，主要包括了网络 故障、硬件故障和软件故障，现阶段人们致力于研究在接触 故障之后如何使得节点能够正常的进行通信，例如有些节点 在使用的过程中，主要是由于节点发生了故障之后，就会与 其他的一些节点失去了相应的联系，但是基于节点特征，其 他的节点之间依然能够正常的进行通信，而发生了故障的节 点在接触故障之后能够快速的融入到相应的系统中，使得节 点能够正常的发送信息，与此同时，还要新增节点，在新加 入节点的过程中，一定要能够使得新加入的节点更加充分的 融入到相应的系统中，并且不会影响到原有节点的正产信息 通信，这样才能够充分的满足调度系统消息中间性的高可靠 性和易扩展性。
电网调度自动化与配网自动化技术摘要：随着供电系统的不断完善和发展，电网调度自动化与配网自动化技术在一定程度上提高了电网的稳定性，满足了人们日常的用电需求。
电网调度自动化与配网自动化技术在一定程度上促进了我国电力行业的发展，提高了我国电力行业的经济效益，也为用户的日常用电提供了强有力的保障。
关键词：电网调度；自动化；配网自动化技术就目前情况来看，不少电力行业都采用了电网调度自动化与配网自动化技术，这种先进的技术能够兼容更多的分布式能源，确保了人们日益增长的用电需求。
不仅如此，该项技术还能够有效的提高电网的稳定性，确保供电质量能够达到相关标准，提高电力行业市场的核心竞争力。
1 电网调度自动化技术的发展1.1 电网调度自动化技术更加智能化随着智能化技术在不同行业应用的普及，智能电网建设也不例外，电网调度自动化技术融入智能电网能够通过相应的程序对目前电网的运行状态进行评估，并根据评估结果自动生成解决对策，这就在一定程度上解放了人工力量。
当传统的电网出现故障时，如果工作人员没有及时发现，那么用电户很有可能面临着断电的风险。
而智能电网能够对当下的运行状态分析，通过最优策略尽快地摆脱故障，从根本上保证用户的正常用电。
智能电网的自愈能力在一定程度上保证了无人控制的安全性，解放了人工力量，并为电力行业节约了维修开支，促进电力行业的可持续发展。
近年来，智能电表的出现也在一定程度上实现了智能化。
智能电表的软件主要有监控系统、显示系统以及数据读取系统。
监控系统有利于控制中心对各个用户的用电情况进行动态化监控，监测各个电路的运行状态，及时发现电力输送过程中出现的故障。
显示系统能够根据自动读表AMR所读取的数据进行显示。
分时电价程序也能够在一定程度上解放的人工力量，在计算电价时不再需要人工进行逐一计算，而是由计算机统一进行清算。
基于智能电表融入电网调度自动化技术，电力企业就无需再聘用人工进行大量的数据计算，这就为电力行业节省了员工薪资的开支，从根本上实现了电力行业经济效益的提高。
电力系统自动化_华北电力大学中国大学mooc课后章节答案期末考试题库2023年1.直流励磁机系统的励磁方式可以分为（）型和他励型两种励磁方式参考答案:自励2.远程自动抄表计费系统的构成主要包括：智能电度表、抄表采集器、抄表集中器和中央服务器参考答案:正确3.在最大励磁限制器中，不同励磁电压时最大励磁的允许时间是相同的参考答案:错误4.有载调压变压器分接头调压时，本身并不产生无功功率，因此，当系统无功不足时，可以用有载调压来提高全系统的电压水平。
参考答案:错误5.智能电网特点主要有：（）、自愈、兼容、经济、集成和优化参考答案:坚强6.（）调式消弧线圈在正常运行时，计算出目标补偿电流，处于远离谐振的位置；当发生单相接地故障后，快速调整至谐振状态，产生补偿电流；当故障消失后，重新将消弧线圈恢复到远离谐振的位置参考答案:随7.自动低频减负荷装置分为两组：基本轮和特殊轮。
其中，（）轮为快速动作，用以抑制频率下降参考答案:基本8.只要发电机励磁电流超过“过热限制值”，励磁调节器就会启动一个（）积分器参考答案:过热9.为了保证发电机转子发热的安全，励磁系统过励时间（）超过规定值参考答案:不10.在变电站采用补偿电容器进行调压时，可以改变无功分布，但是，不能弥补系统无功不足的问题参考答案:错误11.为了满足电力系统稳定性的要求，大容量发电机的励磁系统必须具有高起始响应的性能，高值励磁电压将会危及励磁机及发电机的安全，为此设置了最大励磁限制器。
参考答案:错误12.同步发电机可以在电压/频率比大于1.1的状态下长期稳定运行参考答案:错误13.在事故初期，延缓切除负荷功率对于延缓频率下降过程是有利的参考答案:错误14.IEC 61850-6定义了一种基于XML技术的ACSI，用于描述变电站自动化系统和一次开关之间的关系以及智能电子设备（IED)的配置情况参考答案:错误15.某配电网采用中性点不接地方式，当发生单相接地故障时，零序电压和零序电流具有一定的特征，故障线路的零序电流与正常线路的零序电流相位相同。
电网调度自动化系统概述电网调度自动化系统概述一、电网调度自动化系统的作用：随着微电子技术、计算机技术和通信技术的发展，综合自动化技术也得到迅速发展。
近几年来，综合自动化已成为热门话题，引起了电力工业各部门的注意和重视，并成为当前我国电力工业推行技术进步的重点之一。
之所以如此，是因为：1、随着我国电力工业和电力系统的发展，对变电站的安全、经济运行要求越来越高，实现变电站综合自动化，可提高电网的安全、经济运行水平，减少基建投资，并为推广变电站无人值班提供了手段；2、随着电网复杂程度的增加，各级调度中心要求更多的信息，以便及时掌握电网及变电站的运行情况；3、为提高变电站的可控性，要求采用更多的远方集中控制、集中操作和反事故措施等；4、利用现代计算机技术、通讯技术等，提供先进的技术装备，可改变传统的二次设备模式，实现信息共享，简化系统，减少电缆，减少占地面积；5、对变电站进行全面的技术改造。
变电站综合自动化系统完全可以满足以上要求，因此，近几年得到了迅速的发展。
那么，电网调度自动化系统与综合自动化系统的关系是什么呢？综合自动化是相对于整个变电站的二次设备来说的，包括各种微机继电保护装置、自动重合闸装置、低频自动减负荷装置、备用电源自投装置、以及远动装置等，它们利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化系统，它集保护、测量、控制、调节、通信、调度于一体。
相对而言，电网调度自动化是综合自动化的一部分，它只包括远动装置和调度主站系统，是用来监控整个电网运行状态的。
为使调度人员统观全局，运筹全网，有效地指挥电网安全、稳定和经济运行，实现电网调度自动化已成为调度现代电网的重要手段，其作用主要有以下三个方面：1、对电网安全运行状态实现监控电网正常运行时，通过调度人员监视和控制电网的周波、电压、潮流、负荷与出力；主设备的位置状况及水、热能等方面的工况指标，使之符合规定，保证电能质量和用户计划用电、用水和用汽的要求。
年月(上)随着电力工业的发展,电网结构日益庞大、复杂,电网调度自动系统(以下简称系统)在电网调度管理中的作用越来越重要,它为电网安全、优质、经济运行提供了重要的技术手段。
系统由计算机、RTU 及控制设备组成,属高度集成化的弱电设备,其绝缘水平低,对外界的干扰极其敏感,对雷电等强电磁脉冲和过电压的耐受能力很低。
外界的各种干扰通过一定的方式传给系统,就会影响系统对数据的采集、处理和传输,进而影响系统的稳定、可靠运行。
因此,必须采取有效措施,加强和改进系统对抗干扰的防护,减小外界对系统的干扰,提高系统的抗干扰能力。
1干扰的来源及传播途径1.1干扰的主要来源1.1.1来自雷电的干扰雷电和与它相连的瞬态场在雷击点引起强烈的电磁骚扰,并通过该瞬态场将其影响扩散到周围造成干扰。
由于采取了一定的避雷措施,雷电直击系统的可能性不大,但雷电的强电磁脉冲干扰不仅可能通过电源线、输入输出线以及接地装置侵入系统,而且强脉冲电磁场会产生强大的感应过电压而严重干扰甚至损坏系统设备。
1.1.2来自电网的干扰在电网内部,输电线路事故的发生及排除等运行状态的突然变化,各种开关设备的操作,配电线路的阻抗及与配电线路相接的负载发生变化,例如大功率设备和大功率电机的启动,大型变压器的励磁冲击电流等,所有这些现象都会造成供电电压的瞬时变动。
供电电压的瞬时变动会产生掉电过电压、电流冲击和高频振荡等干扰。
这些干扰通过供电线或接地网络入侵系统,造成系统设备逻辑电路混乱,破坏RAM 中的程序和数据,影响CPU 的正常工作,导致系统瘫痪。
1.1.3来自电气设备的干扰在现场,高电压、大电流或电压电流变化大的电气设备,其变化的电压、电流通过一定的方式耦合,干扰系统。
另外,输电线、控制线等对小信号线(如开关量和模拟量采集线、通道传输线等)也产生干扰。
1.2干扰的传播途径上述各种干扰主要是通过输入输出线、电源线、通道线、设备屏蔽壳以及接地网络等传播给系统的。
