一，IXchariot软件安装安装文件分别是IxChariot_670 和破解IxChariot-6.70.44-Crack。
拷贝安装文件前请关闭360等杀毒软件。
1，单击IxChariot_670 ，点击next，按照默认安装提示操作。
2. 桌面生成快捷方式。
3，将IxChariot-6.70.44-Crack 文件拷贝到C:\Program Files\Ixia\IxChariot目录下，点击“是”。
4，点击IxChariot-6.70.44-Crack，点击“patch”，显示patch done。
破解成功。
软件可以开始使用。
安装完成！注意事项：endpoint有可能测试时发现进程里面没有，启动程序也不能加载到进程中去，需安装Endpoint.安装文件为：二，软件使用：1、运行IxChariot，进入Chariot的主菜单，如下：2，点击上图中的“Add Pair”即可进行新建项目：、3，输入客户端1、2的IP地址，源地址Endpoint 1 address，目的地址Endpoint 2 address；4、选择协议类型，在上图中有一个下拉菜单“Network Protocol”，选择需要测试的协议。
5、选择脚本类型，在上图中点击“Select Script”按钮将会弹出“Open a Script File”可以选择脚本类型。
6、完成以上步骤就成功创建了1条流。
如果需要打多条流。
将该流进行复制：7、设置运行时间，点击Run，选择Set Run Options，设置运行时间。
点击“run”开始测试。
三，打流报错的几个常见问题1，2台服务器的IP地址填写错误；2，2台服务器间链路不通或者不稳定，可用ping命令进行检查；3，未运行endpoint命令，或者2台服务器的endpoint版本不一致；4，未关闭防火墙；5，网线或者电脑物理端口问题造成。
IxChariot安装使用说明一、安装IxChariot1、双击下面图标，开始安装IxChariot。
2、开始安装后，首先会出现下面窗口，点击“Next”进行下一步的操作。
3.接着再点击“Yes”，进行下一步操作。
4、出现下面窗口后，可以点击“Browse..”选择安装目录，或不选直接默认此安装目录；点击“Next”进行下一步。
5.再点击“Next”，再进行下一步。
6.点击“Finish”，安装完成。
7、完成安装后，找到IxChariot的安装目录，把文件夹名为“crack”内的所有内容拷贝到此安装目录下，把原有文件替换掉，至此安装真正完成，可以使用IxChariot进行吞吐率的测试。
二、使用“IxChariot”进行吞吐率的测试。
1、准备两台测试用的电脑，分别把IxChariot测试软件文件夹拷贝进去，只要在其中一台电脑上进行上面的软件安装步骤即可，但是两台电脑都要把打开。
2、两台电脑都打开“endpoint5.0”后，在安装有IxChariot的电脑上，双击图标。
3、点击“New”进行下一步。
4、点击下面窗口的键，进行下一步的操作。
5、下面窗口，红色方格选定的地方，要分别填写两台测试电脑的IP地址。
6、点击“Select Script”,进行下一步。
7、选择“Throughput”后，再点击“Open”进行下一步。
8、点击“Ok”完成初步设置。
9、因为一般我们都是进行六线程测试，因此要多选择五条线程。
点击下面窗口箭头所示的地方。
10. 箭头所示选择“5”,点击“Ok”确定。
11、点击“Run”，选择“Set Run Options”。
设置完后点“Ok”确定。
13设置完成后，点击开始测试。
14、开始测试后点击“Throughput”，查看测试数据。
15连上PLC后测试，红色区域会有数据出现。
16、在80db链路衰减的情况下，“Average”一项的数据要达到（XXX Mbps）才算合格。
IxChariot使⽤教程IxChariot使⽤教程1.安装IxChariot应⽤程序到电脑（如果安装不上，或者安装后⽆法使⽤，请将IxChariot安装到D、E等⾮系统盘），并且安装与当前IxChariot程序相对应版本的endpoint⽹络节点测试程序。
2.架设好测试环境，确保待测的两端设备连上，ping通后才能开始使⽤IxChariot软件开始跑流量（两端电脑的IP地址设置为不同，例如本⽅设置为192.168.2.210，对端电脑就可以设置为192.168.2.220）3.开启双⽅电脑的endpoint⽹络节点测试程序（双⽅endpoint程序版本必须⼀致！）。
4.打开应⽤程序，看到如下界⾯：5.点击Edit，在下拉栏中选定ADD Pair，如图：或者直接点击⼯具栏中的按钮，直接添加⼀个Pair。
6.在弹出的界⾯配置框⾥，输⼊两端设置的IP地址，其他设置默认如图：7.选择Select Script，在弹出的对话框⾥找到Throughput，点击打开8.点击打开后，⼀个线程就配置好了，如图所⽰：9.如果我们需要跑多个线程，右键Copy或者左Ctrl键+C键可以复制上⾯那个已经配置好的pair再右键Paste或者左Ctrl键+V键粘贴pair，需要多少pair就粘贴多少。
10.例如：我们这⾥复制了5个线程⼀起跑，如图所⽰11.如果需要交换，从对⽅跑本⽅的流量，这边可以使⽤⼀个快捷按钮，先选定所有的线程，然后点击图中箭头所指的按钮，交换Pair 中IP地址先后顺序12.如果需要双边混合跑流量，举例：AP-CPE 5个线程，CPE-AP 5个线程，我们可以把之前设置好的⼀条线程复制10个，按住左Shift 键，依次选中其中的5条利⽤上⾯讲的那个交换按钮，反转过来，这样就形成了双边各5条线程同时开始跑流量12．全部设置好后，就可以开始跑流量了，跑流量之前先做⼀下Run 设置，点击run 在下拉菜单下选择Set Run Options如图所⽰：13.然后在弹出的对话框⾥⾯，选择测试时间，其他设置默认就好，设置完点击OK，如图：14.设置OK后，返回主界⾯，选定所有线程，然后点击按钮Run15.然后观察数据，记录数据。

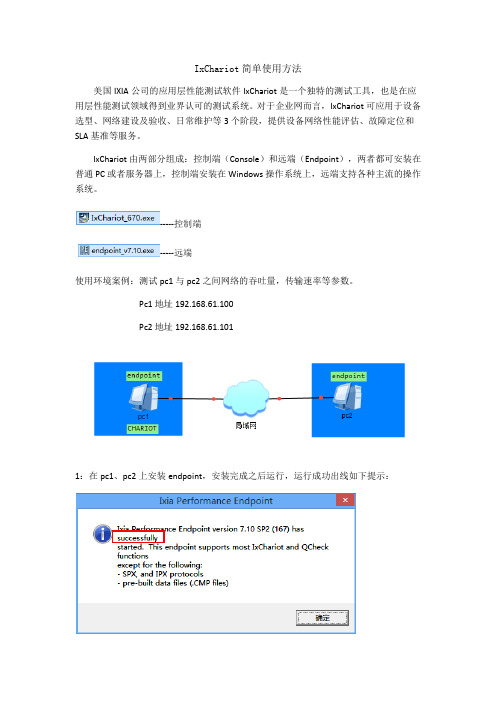

IxChariot简单使用方法
美国IXIA公司的应用层性能测试软件IxChariot是一个独特的测试工具，也是在应用层性能测试领域得到业界认可的测试系统。
对于企业网而言，IxChariot可应用于设备选型、网络建设及验收、日常维护等3个阶段，提供设备网络性能评估、故障定位和SLA基准等服务。
IxChariot由两部分组成：控制端（Console）和远端（Endpoint），两者都可安装在普通PC或者服务器上，控制端安装在Windows操作系统上，远端支持各种主流的操作系统。
-----控制端
-----远端
使用环境案例：测试pc1与pc2之间网络的吞吐量，传输速率等参数。
Pc1地址192.168.61.100
Pc2地址192.168.61.101
1：在pc1、pc2上安装endpoint，安装完成之后运行，运行成功出线如下提示：
2：在pc2上安装并且破解ixchariot控制端，破解成功之后运行。
3：增加一对测试远端，以模拟两台终端。
4：配置新建的测试远端。
测试两端ip地址
选择脚本
5：选择脚本时选择throughput.Scr测试吞吐量
6：可以通过点击edit this script配置所选的脚本
双击以调节发送数据包的大小7：复制粘贴终端以模拟真实环境中多个终端之间的通讯。
8：点击run开始测试
9：查看测试结果
此过程仅仅测试从pc1到pc2单向的网络参数，通讯是双向的因此需要条换endpoint1与endpoint2的ip地址，以获取pc2到pc1的网络参数。
本文仅对简单的使用方法进行了总结，ixchariot的更强大的功能有待我们在工作中去发掘。
Ixchariot使用介绍Ixchariot是业界公认的测量通讯系统吞吐量的标准软件，其使用方法介绍如下：一.安装Ixchariot1.安装NetIQ Chariot 5.4\Console下的IxChariot_540.exe2.安装NetIQ Chariot 5.4\Client下的Endpoint.exe3. 拷贝安装包NetIQ Chariot 5.4\Console\Crack中的chariot.lic、Ixlmgr.dll,到电脑的安装文件C:\Program Files\Ixia\IxChariot,覆盖原始的Ixlmgr.dll。
4.安装结束5.重新启动电脑（目的是为了更新注册表）二.使用方法介绍1.使用两台电脑进行测试,一台电脑运行IxChariot,另外一台电脑运行endpoint。
在每次使用时，需要在电脑上打开IxChariot程序，endpoint程序在电脑中自动开机启动，无需再重新打开。
2.在运行IxChariot的电脑端，新建一个打压线程测试①点击下图左上角红框内的”Add pair”；②在弹出的对话框内输入运行IxChariot和endpoint的两台电脑的IP（输入顺序任意），并点击下方的“Select script”；①②③③在弹出的对话框中（拉动滚动条到最右端，如下图）选择对应的脚本。
测试脚本选择：1.若测试吞吐率，则选择“Throughput.scr”（主要应用）2.若测试响应时间，则选择“Response_time.scr”选中后，点击确定即可。
3.复制4个线程（数量随意）4.继续复制生成的5线程（因此共生成10个线程，进行打压测试），并进行IP转换可发现Endponit1和Endpoint2的IP地址互换，因此可实现双向打压测试5.点击工具栏中的“Run”(小人标志)6. 查看数据吞吐量①点击“Through pu t”标签栏，②在此处即可查看10个线程打压下，通讯链路的总吞吐量①②7.导出测试报告。
IxChariot简单使用方法是一个独特的测试工具，也是在IxChariotIXIA美国公司的应用层性能测试软件可应用于IxChariot应用层性能测试领域得到业界认可的测试系统。
对于企业网而言，个阶段，提供设备网络性能评估、故障定位3设备选型、网络建设及验收、日常维护等和SLA基准等服务。
），两者都可安装Console）和远端（EndpointIxChariot由两部分组成：控制端（操作系统上，远端支持各种主流的操或者服务器上，控制端安装在WindowsPC在普通作系统。
-----控制端
-----远端之间网络的吞吐量，传输速率等参数。
与使用环境案例：测试pc1pc2
192.168.61.100 Pc1地址地址192.168.61.101 Pc2
，安装完成之后运行，运行成功出线如下提示：上安装、：在1pc1pc2endpoint
ixchariot控制端，破解成功之后运行。
pc22：在上安装并且破解
：增加一对测试远端，以模拟两台终端。
3
4：配置新建的测试远端。
ip地址测试两端选择脚本
throughput.Scr5：选择脚本时选择测试吞吐量
：可以通过点击6edit this script配置所选的脚本
双击以调节发送数据包的大小
7：复制粘贴终端以模拟真实环境中多个终端之间的通讯。
run开始测试：点击8
9：查看测试结果
此过程仅仅测试从pc1到pc2单向的网络参数，通讯是双向的因此需要条换endpoint1与endpoint2的ip地址，以获取pc2到pc1的网络参数。
本文仅对简单的使用方法进行了总结，ixchariot的更强大的功能有待我们在工作中去发掘。
Chariot网络带宽应用层测试软件——性能简介及应用教程Chariot是一个独特的测试工具，也是目前在应用层性能测试领域得到业界广泛认可的测试系统。
Chariot能够评估网络应用的性能和容量，对网络和设备进行压力测试，得到设备及网络在不同应用、不同参数下的吞吐量、时延、丢包、反应时间等性能参数。
Chariot作为压力、故障定位、评估设备及网络应用层性能的测试软件，是维护健康、快速、可靠网络和研发生产高性能网络设备所需的可靠工具。
目前被世界众多的知名企业、运营商、制造商和评测实验室所使用，包括AT&T、北京通信、Cisco、IBM、Intel、Lucent、Tolly、中国信息产业部计量中心等等，现在该产品已经成为应用层性能测试的权威工具。
软件内容介绍：利用Chariot可以进行网络维护，性能测试和故障定位：1.Chariot支持多种网络业务，内置超过120个业务脚本，如FTP，HTTP，IPTV，Netmeeting，RealAudio等。
2.Chariot支持IP TOS，GQoS，DiffServ。
3.Chariot能实现单个主机可以模拟超过2000个主机。
4.Chariot支持组播业务。
V oIP网络测试与业务质量评估：1.支持6种VOIP Codec（G.711a，G.711a ，G.723.1-ACELP，G.723.1-MPMLQ，G.726，G.729）。
2.支持MOS评分，便于对VOIP网络进行实时分析。
能够对电信终端进行性能测试和评估：1.能够测试网卡（10/100/1G/无线/蓝牙），xDSL调制解调器，Cable Modem, ISDN。
终端，普通调制解调器，GPRS手机，CDMA手机。
2.测试防火墙及应用网关。
Chariot的优势：Chariot是最优秀的软件测试工具之一，被全球最大的电信运营商们所采用，是保证网络健康运行的利器。
利用Chariot，无需进行硬件投资，可以利用当前几乎所有的计算机资源进行测试。
IxChariot5.0配置方法目录一. 简介 (2)1.1安装 (2)1.2基本组成 (2)二.新建项目 (3)三.协议/脚本类型 (5)3.1协议类型 (5)3.2脚本类型 (6)3.3 工作方式 (6)3.5运行/结束 (8)3.6 运行参数 (9)四.编辑脚本Edit this Script (10)4.1配置方法 (10)4.2 单工与双工 (12)4.3网络吞吐量Throughput (12)4.3.1 number_of_timing_records (13)4.3.2 transactions_per_record (14)4.3.3 file_size (15)4.3.4 send_buffer_size (15)4.3.5 send_datatype (16)4.3.6 send_data_rate (17)4.3.7initial_delay (18)4.3.8配置实例/查看ResponseTime参数 (19)4.4网络吞吐量为固定值 (22)4.5网络吞吐量/双工Throughput (22)4.6 Internet-Httpgif (24)4.7Responsetime (25)4.7.1新建项目 (25)4.7.2编辑脚本 (26)4.8科学测量减小误差 (28)五.小结 (30)一.简介Chariot 是一个独特的测试工具，也是目前在应用层性能测试领域得到业界广泛认可的测试系统。
Chariot 能够评估网络应用的性能和容量，对网络和设备进行压力测试，得到设备及网络在不同应用、不同参数下的吞吐量、时延、丢包、反应时间等性能参数。
Chariot 通过各种机制可以仿真任意的应用。
首先，通过置的脚本，Chariot 发送不同的数据流，可以模拟现在常见的 125 种应用，而且这种数据流是双向的，真正与协议栈进行交互。
Chariot 对各种应用的支持是基于在 Endpoint 之间发送的多种数据流，数据流的传送可基于多种协议，包括 TCP、UDP、RTP、SPX、IPX 和 SNA，目前也已经支持 IPv6。
IxChariot5.0配置方法目录一. 简介 (2)1.1安装 (2)1.2基本组成 (2)二.新建项目 (3)三.协议/脚本类型 (5)3.1协议类型 (5)3.2脚本类型 (6)3.3 工作方式 (6)3.5运行/结束 (8)3.6 运行参数 (9)四.编辑脚本Edit this Script (10)4.1配置方法 (10)4.2 单工与双工 (12)4.3网络吞吐量Throughput (12)4.3.1 number_of_timing_records (13)4.3.2 transactions_per_record (14)4.3.3 file_size (15)4.3.4 send_buffer_size (15)4.3.5 send_datatype (16)4.3.6 send_data_rate (17)4.3.7initial_delay (18)4.3.8配置实例/查看ResponseTime参数 (19)4.4网络吞吐量为固定值 (22)4.5网络吞吐量/双工Throughput (22)4.6 Internet-Httpgif (24)4.7Responsetime (25)4.7.1新建项目 (25)4.7.2编辑脚本 (26)4.8科学测量减小误差 (28)五.小结 (30)一.简介Chariot 是一个独特的测试工具，也是目前在应用层性能测试领域得到业界广泛认可的测试系统。
Chariot 能够评估网络应用的性能和容量，对网络和设备进行压力测试，得到设备及网络在不同应用、不同参数下的吞吐量、时延、丢包、反应时间等性能参数。
Chariot 通过各种机制可以仿真任意的应用。
首先，通过内置的脚本，Chariot 发送不同的数据流，可以模拟现在常见的125 种应用，而且这种数据流是双向的，真正与协议栈进行交互。
Chariot 对各种应用的支持是基于在Endpoint 之间发送的多种数据流，数据流的传送可基于多种协议，包括TCP、UDP、RTP、SPX、IPX 和SNA，目前也已经支持IPv6。
IxChariot5.0配置方法目录一. 简介 (2)1.1安装 (2)1.2基本组成 (2)二.新建项目 (3)三.协议/脚本类型 (5)3.1协议类型 (5)3.2脚本类型 (6)3.3 工作方式 (6)3.5运行/结束 (8)3.6 运行参数 (9)四.编辑脚本Edit this Script (10)4.1配置方法 (10)4.2 单工与双工 (12)4.3网络吞吐量Throughput (12)4.3.1 number_of_timing_records (13)4.3.2 transactions_per_record (14)4.3.3 file_size (15)4.3.4 send_buffer_size (15)4.3.5 send_datatype (16)4.3.6 send_data_rate (17)4.3.7initial_delay (18)4.3.8配置实例/查看ResponseTime参数 (19)4.4网络吞吐量为固定值 (22)4.5网络吞吐量/双工Throughput (22)4.6 Internet-Httpgif (24)4.7Responsetime (25)4.7.1新建项目 (25)4.7.2编辑脚本 (26)4.8科学测量减小误差 (28)五.小结 (30)一.简介Chariot 是一个独特的测试工具，也是目前在应用层性能测试领域得到业界广泛认可的测试系统。
Chariot 能够评估网络应用的性能和容量，对网络和设备进行压力测试，得到设备及网络在不同应用、不同参数下的吞吐量、时延、丢包、反应时间等性能参数。
Chariot 通过各种机制可以仿真任意的应用。
首先，通过内置的脚本，Chariot 发送不同的数据流，可以模拟现在常见的 125 种应用，而且这种数据流是双向的，真正与协议栈进行交互。
Chariot 对各种应用的支持是基于在 Endpoint 之间发送的多种数据流，数据流的传送可基于多种协议，包括 TCP、UDP、RTP、SPX、IPX 和 SNA，目前也已经支持 IPv6。
Chariot 还支持Multicast、QoS 等多种先进技术，而且将一直保持同步。
Chariot 允许对脚本进行定制，改变数据流的各种参数，比如起始的启动间隔、发送窗口、接受窗口的大小，发送文件的大小，发送的速率、发送的比特流类型、使用端口等等，而且这些参数不但可以是一个由用户指定的典型数值，而且还能选用在最大、最小值之间符合平均分布、正态分布、泊松分布或者指数分布的随机值，从而真正地仿真网络中各种特定的数据流，全面地测试网络或者网络设备在复杂的网络环境下的性能。
1.1安装Chariot 是NETIQ公司的多功能网络业务测试软件，IxChariot5.0的安装请参见“ixchariot的安装及使用_gengtao.ppt”文档，http://10.1.145.206/bbs/dispbbs.asp?BoardID=37&ID=882&replyID=&skin=1本文档重点说明如何配置协议的选择、发包类型、发包的参数；1.2基本组成Chariot 的基本组成包括Chariot 控制台和Endpoint。
Chariot 控制台和Endpoint可以安装在同一台机器上。
CHARIOT 控制台主要负责监视和统计工作，Endpoint 负责流量测试工作，实际操作时 Endpoint 执行 CHARIOT 控制台发布的脚本命令，从而完成需要的测试。
Chariot 控制台可以运行于Microsoft 的各种Windows 平台。
在Chariot 控制台上可以定义各种可能的测试拓扑结构和测试业务类型。
Endpoint 可以运行在几乎目前流行的所有操作系统上。
Chariot Endpoint 能够充分利用运行主机的资源，执行Chariot 控制台发布的Script 命令，从而完成需要的测试。
控制端为该产品的核心部分。
控制界面（也可采用命令行方式）、测试设计界面、脚本选择及编制、结果显示、报告生成以及API接口等都由控制端提供。
Endpoint可根据实际测试的需要安装在单个或者多个终端处，负责从控制端接收指令、完成测试并将测试数据上报到控制端。
点到点电路的测试：首先，分别在要测试网络的两端各接上计算机A、B，系统可以不限，但网络要能够PING通。
计算机上运行CHARIOT的客户端软件Endpoint。
在实验中，拓扑、软件安装图如下：二.新建项目安装完毕后，在您计算机的“开始”菜单中，有如下选项，点击“Chariot Controle”；进入菜单项，如下图：●选择“New”为新建一个项目；●选择“open”为打开一个已有项目；●选择“Design”为图示方式，建立一个项目；点击“New”按钮，进入chariot的主菜单，如下：主要有三部分组成：●菜单/快捷菜单项●项目定义区域●结果图示区域点击上图中的，“Add Pair”快捷键即可进行新建项目；图Add Pair三.协议/脚本类型3.1协议类型在图Add Pair中，有一个下拉菜单“Network Protocol”，其中列出了Chariot5.0所支持的协议类型，有：APPC, IPX, RTP, RTP-IPv6，SPX, TCP, TCP-IPv6, UDP, UDP- IPv6,共9个协议类型。
3.2脚本类型Chariot 支持多种网络业务，内置超过125 个业务脚本，根据需要进行选择。
常用的脚本类型有：Throughput，Response TimeInternet组：DNS，FTPget，FTPput，HTTPgif，HTTPtext，https-secure-Transaction NNTP，pop3，SMTP, Telnet在图Add Pair中，“select Script”按钮，将会弹出“open a script file”，可以选择脚本类型，如下图。
3.3 工作方式在发送者和每一接收者之间实现:（1）Add Pair：点对点, 例如：上图（2）Multicast：点对多点(3)支持VOIP3.5运行/结束点击快捷键栏目的RUN即可运行；此键为奇偶键，项目运行之后，变更为红色的按钮“停止键”；运行结果图：3.6 运行参数点击菜单的“Run”-“Set Run Options”按钮，进入运行参数界面：根据自己的运行需求进行定制；四.编辑脚本Edit this Script4.1配置方法在定义好协议类型、选择了脚本类型后，我们可以修改脚本文件，即：把默认值的大小进行修改，以达到我们的使用预期。
在图Add Pair中，点击“edit this Script”按钮，将进入编辑脚本页，如下：注意：选择的脚本不同，可编辑的脚本参数不同！当需要编辑一个参数值时，应双击“需要修改的数据行”，即可弹出参数编辑页；首先双击数据行，例如“source_port”数据行，如下图所示。
页面布局：●“Current Value”为运行的当前值；●“Default Value”为系统默认值，当你不太清楚它的含义时，建议采用系统默认值；●“Variable help”为该参数的说明；4.2 单工与双工我们一般使用的网络设备都是双工的，也就是说可以在同一时间完成A到B的传输以及B到A的传输。
单工则是同一时间只能有一个方向的传输，要么是A到B，要么是B到A。
因此网络处在单工状态还是双工状态，在速度上差别很大。
4.3网络吞吐量Throughput在Throughput的脚本编辑页面，主要有以下几个参数可以配置：配置表 Throughput一般情况下，设置此值比默认值大时，测试结果的数据值也更理想；4.3.1 number_of_timing_recordsEndpoint外循环次数，一般设置在30 -200之间。
如果一个脚本创建定时记录太少（少于30），测试过短，你看不到交易时间变化的响应。
如果你有太多的时间记录（超过10,000），结果变得非常大，消耗磁盘空间和减缓控制台的显示处理。
4.3.2 transactions_per_record默认值为“1”；变量表示每一个时序运行的交易数量。
该变量的最佳值使脚本循环定时记录一次，第二次关于采取足够的时间。
4.3.3 file_size模拟文件的大小，一般采用默认值为“100000”在文件传输脚本，可以设置模拟的文件大小被发送。
默认值被认为传输的时间太小，这样测试出的数据被认为“不太准确”，我们把这个参数放大10倍。
4.3.4 send_buffer_size缓冲区大小：对于本例的TCP协议，Throughput的脚本，可设置最大值“65535”4.3.5 send_datatype发送的数据类型，本例中选择的是随机数据类型“Randomly Generated”；其中有text文件类型，GIF文件类型等；4.3.6 send_data_rate数据发送速率，这个值可以定量值，例如选择155.52Mbps，也可以选择不受限制“Unlimited”为了以最快的速度传送数据的可能，选择无限 -无限的，请小心使用此值，因为它将占用您的网络带宽。
4.3.7initial_delay●Constant value：常值，须手工设置一个值；●Uniform Distribution均匀分布，须手工设置一个范围值；●Normal Distribution正态分布，须手工设置一个范围值；●Posisson Distribution posisson分布，须手工设置一个范围值；●Exponential Distribution指数分布，须手工设置一个范围值；4.3.8配置实例/查看ResponseTime参数测试的结果：平均带宽为660M；1G—1G的网络环境：由于交换机和网线的损耗，往往真实带宽达不到1G，所以本例中得到的660Mbps基本可以说明A、B计算机之间去除损耗可以达到660Mbps的传输速率；同时可以查看：系统在660M的带宽下，“Transcation Rate”和“ Response Time”曲线图：4.4网络吞吐量为固定值设置send_data_rate为155.52Mbps，其余参数不变，仍使用 4.3章节的“配置表Throughput”；运行结果如下图，实际的发送带宽值为154.8Mbps；4.5网络吞吐量/双工Throughput4.3实例中介绍了单向测量的方法，也就是只检测A到B的带宽。
然而，实际工作中，网络是单工或双工工作也是影响网络速度的主要因素，因此用CHARIOT进行测量时应该尽量建立双向PAIR而不是单向的，测量结果会显示出A到B的速度以及B到A的速度。
