IxChariot 使用指南

一，IXchariot软件安装安装文件分别是IxChariot_670 和破解IxChariot-6.70.44-Crack。

拷贝安装文件前请关闭360等杀毒软件。

1，单击IxChariot_670 ，点击next，按照默认安装提示操作。

2. 桌面生成快捷方式。

3，将IxChariot-6.70.44-Crack 文件拷贝到C:\Program Files\Ixia\IxChariot目录下，点击“是”。

4，点击IxChariot-6.70.44-Crack，点击“patch”，显示patch done。

破解成功。

软件可以开始使用。

安装完成！注意事项：endpoint有可能测试时发现进程里面没有，启动程序也不能加载到进程中去，需安装Endpoint.安装文件为：二，软件使用：1、运行IxChariot，进入Chariot的主菜单，如下：2，点击上图中的“Add Pair”即可进行新建项目：、3，输入客户端1、2的IP地址，源地址Endpoint 1 address，目的地址Endpoint 2 address；4、选择协议类型，在上图中有一个下拉菜单“Network Protocol”，选择需要测试的协议。

5、选择脚本类型，在上图中点击“Select Script”按钮将会弹出“Open a Script File”可以选择脚本类型。

6、完成以上步骤就成功创建了1条流。

如果需要打多条流。

将该流进行复制：7、设置运行时间，点击Run，选择Set Run Options，设置运行时间。

点击“run”开始测试。

三，打流报错的几个常见问题1，2台服务器的IP地址填写错误；2，2台服务器间链路不通或者不稳定，可用ping命令进行检查；3，未运行endpoint命令，或者2台服务器的endpoint版本不一致；4，未关闭防火墙；5，网线或者电脑物理端口问题造成。

IxChariot安装使用说明一、安装IxChariot1、双击下面图标，开始安装IxChariot。

2、开始安装后，首先会出现下面窗口，点击“Next”进行下一步的操作。

3.接着再点击“Yes”，进行下一步操作。

4、出现下面窗口后，可以点击“Browse..”选择安装目录，或不选直接默认此安装目录；点击“Next”进行下一步。

5.再点击“Next”，再进行下一步。

6.点击“Finish”，安装完成。

7、完成安装后，找到IxChariot的安装目录，把文件夹名为“crack”内的所有内容拷贝到此安装目录下，把原有文件替换掉，至此安装真正完成，可以使用IxChariot进行吞吐率的测试。

二、使用“IxChariot”进行吞吐率的测试。

1、准备两台测试用的电脑，分别把IxChariot测试软件文件夹拷贝进去，只要在其中一台电脑上进行上面的软件安装步骤即可，但是两台电脑都要把打开。

2、两台电脑都打开“endpoint5.0”后，在安装有IxChariot的电脑上，双击图标。

3、点击“New”进行下一步。

4、点击下面窗口的键，进行下一步的操作。

5、下面窗口，红色方格选定的地方，要分别填写两台测试电脑的IP地址。

6、点击“Select Script”,进行下一步。

7、选择“Throughput”后，再点击“Open”进行下一步。

8、点击“Ok”完成初步设置。

9、因为一般我们都是进行六线程测试，因此要多选择五条线程。

点击下面窗口箭头所示的地方。

10. 箭头所示选择“5”,点击“Ok”确定。

11、点击“Run”，选择“Set Run Options”。

设置完后点“Ok”确定。

13设置完成后，点击开始测试。

14、开始测试后点击“Throughput”，查看测试数据。

15连上PLC后测试，红色区域会有数据出现。

16、在80db链路衰减的情况下，“Average”一项的数据要达到（XXX Mbps）才算合格。

IxChariot使⽤教程IxChariot使⽤教程1.安装IxChariot应⽤程序到电脑（如果安装不上，或者安装后⽆法使⽤，请将IxChariot安装到D、E等⾮系统盘），并且安装与当前IxChariot程序相对应版本的endpoint⽹络节点测试程序。

2.架设好测试环境，确保待测的两端设备连上，ping通后才能开始使⽤IxChariot软件开始跑流量（两端电脑的IP地址设置为不同，例如本⽅设置为192.168.2.210，对端电脑就可以设置为192.168.2.220）3.开启双⽅电脑的endpoint⽹络节点测试程序（双⽅endpoint程序版本必须⼀致！）。

4.打开应⽤程序，看到如下界⾯：5.点击Edit，在下拉栏中选定ADD Pair，如图：或者直接点击⼯具栏中的按钮，直接添加⼀个Pair。

6.在弹出的界⾯配置框⾥，输⼊两端设置的IP地址，其他设置默认如图：7.选择Select Script，在弹出的对话框⾥找到Throughput，点击打开8.点击打开后，⼀个线程就配置好了，如图所⽰：9.如果我们需要跑多个线程，右键Copy或者左Ctrl键+C键可以复制上⾯那个已经配置好的pair再右键Paste或者左Ctrl键+V键粘贴pair，需要多少pair就粘贴多少。

10.例如：我们这⾥复制了5个线程⼀起跑，如图所⽰11.如果需要交换，从对⽅跑本⽅的流量，这边可以使⽤⼀个快捷按钮，先选定所有的线程，然后点击图中箭头所指的按钮，交换Pair 中IP地址先后顺序12.如果需要双边混合跑流量，举例：AP-CPE 5个线程，CPE-AP 5个线程，我们可以把之前设置好的⼀条线程复制10个，按住左Shift 键，依次选中其中的5条利⽤上⾯讲的那个交换按钮，反转过来，这样就形成了双边各5条线程同时开始跑流量12．全部设置好后，就可以开始跑流量了，跑流量之前先做⼀下Run 设置，点击run 在下拉菜单下选择Set Run Options如图所⽰：13.然后在弹出的对话框⾥⾯，选择测试时间，其他设置默认就好，设置完点击OK，如图：14.设置OK后，返回主界⾯，选定所有线程，然后点击按钮Run15.然后观察数据，记录数据。

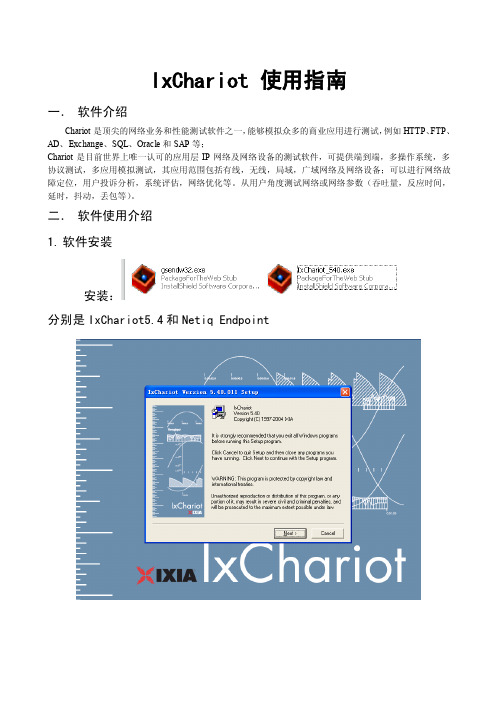

IxChariot 使用指南
一．软件介绍
Chariot是顶尖的网络业务和性能测试软件之一，能够模拟众多的商业应用进行测试，例如HTTP、FTP、AD、Exchange、SQL、Oracle和SAP等；
Chariot是目前世界上唯一认可的应用层IP网络及网络设备的测试软件，可提供端到端，多操作系统，多协议测试，多应用模拟测试，其应用范围包括有线，无线，局域，广域网络及网络设备；可以进行网络故障定位，用户投诉分析，系统评估，网络优化等。

从用户角度测试网络或网络参数（吞吐量，反应时间，延时，抖动，丢包等）。

二．软件使用介绍
1.软件安装
安装：
分别是IxChariot5.4和Netiq Endpoint
注意事项：
1.安装完IxChariot5.4，不能直接打开，必须把crack文件导入到chariot安装目录中才能破解程序，否则打开后在导入crack文件没有效果。

2.endpoint有可能测试时发现进程里面没有，启动程序也不能加载到进程中去，需要重新安装Endpoint.
2.软件使用：
打开软件：
第一种方法：
定义我们的“pair”
添加好“pair”后，我们设置运行时间：
点击运行,开始运行pair:
第二种方法：
点击设计,进入设计一个拓扑结构,并创建一个连接,可以生成一个”pair”
三．软件注意事项
IxChariot有时候软件运行不稳定,经常出现出现连接不到对端endpoint的情况,可能crack有关,而且有时候出现2台主机,只能一台能控制IxChariot进行两端测试,另外一个如果也想控制则出现连接不上等情况,估计是先安装IxChariot的为主,可以进行控制endpoint来测试.。

IxChariot5.0配置方法目录一. 简介 (2)1.1安装 (2)1.2基本组成 (2)二.新建项目 (3)三.协议/脚本类型 (5)3.1协议类型 (5)3.2脚本类型 (6)3.3 工作方式 (6)3.5运行/结束 (8)3.6 运行参数 (9)四.编辑脚本Edit this Script (10)4.1配置方法 (10)4.2 单工与双工 (12)4.3网络吞吐量Throughput (12)4.3.1 number_of_timing_records (13)4.3.2 transactions_per_record (14)4.3.3 file_size (15)4.3.4 send_buffer_size (15)4.3.5 send_datatype (16)4.3.6 send_data_rate (17)4.3.7initial_delay (18)4.3.8配置实例/查看ResponseTime参数 (19)4.4网络吞吐量为固定值 (22)4.5网络吞吐量/双工Throughput (22)4.6 Internet-Httpgif (24)4.7Responsetime (25)4.7.1新建项目 (25)4.7.2编辑脚本 (26)4.8科学测量减小误差 (28)五.小结 (30)一.简介Chariot 是一个独特的测试工具，也是目前在应用层性能测试领域得到业界广泛认可的测试系统。

Chariot 能够评估网络应用的性能和容量，对网络和设备进行压力测试，得到设备及网络在不同应用、不同参数下的吞吐量、时延、丢包、反应时间等性能参数。

Chariot 通过各种机制可以仿真任意的应用。

首先，通过置的脚本，Chariot 发送不同的数据流，可以模拟现在常见的 125 种应用，而且这种数据流是双向的，真正与协议栈进行交互。

Chariot 对各种应用的支持是基于在 Endpoint 之间发送的多种数据流，数据流的传送可基于多种协议，包括 TCP、UDP、RTP、SPX、IPX 和 SNA，目前也已经支持 IPv6。

IxChariot6.7使用指南Ixchariot 6.7使用指南---by：唐进元 QQ：122808817一、IXCHARIOT 6.7软件下载下载地址：/s/1ntMjbVb二、压缩包内容三、安装步骤1、解压缩（注意：安装前，请关闭杀毒软件，关闭windows防火墙），先安装IXCHARIOT_670,如下：保持默认保存路径，一般是系统盘即可。

安装过程中保持默认选项就可以了。

装到这里，表明IXchariot安装完毕，但不要选“install the performance endpoint”.WIN7下没有这个选项，如果自动安装ENDPOINT，取消即可。

2、手动安装最新版本的ENDPOINT3、安装完毕破解软件打开IXchariot保存的文件夹，把破解包复制粘贴进去，然后双击运行破解即可。

4、建立测试任务，完美运行四、详细参数说明设置测试包大小：为64kb 设置file_size参数，如下：测试时间是指为4分钟，如下：也可以通过编辑脚本，设置测试时间，如下：附录：（官网教程）/products/ixchariot/endpoint-library/platform-endpoints/blog/ixchariot-%E4%BD%BF%E7%94 %A8%E4%BB%8B%E7%BB%8DIxChariot 使用介绍1 什么是IxChariotIxChariot是行业领先的测试工具，它通过模拟真实应用流来预测现实负载情况下的网络设备和系统的性能。

IxChariot测试系统包括IxChariot控制台、测试端点（Performance Endpoint）和IxProfile。

IxChariot测试系统通过在数千个网络节点上模拟上百种协议，提供详尽的网络性能评估和设备测试。

使用IxChariot可以全面的评估在有线网络或者无线网络上运行各种应用程序时的性能特性。

主要特性:提供了192个应用脚本，以仿真各种企业应用、Triple Play 和Internet流量支持L4（传输层）上的真实应用行为支持使用应用群组（Application Goups）创建独立的控制层面和数据层面行为使用IxProfile 和IxChariot SDK量身定做指定功能的脚本创建复杂的有QoS或无QoS的IPv4和IPv6的流量模型可以测定吞吐量、抖动、丢包率、端到端延迟、MOS值和MDI 值支持诸如RSSI等802.11客户端状态统计与IP统计的无缝关联。

一、安装1、运行IxChariot_670.exe，默认方式安装，这里不再赘述。

2、正常情况下会自动安装EndPoint程序——pevista32_710.exe。

此时可查看PC机的进程中是否有EndPoint进程，如下图。

若有该进程，说明安装成功。

3、若无该进程，手动运行pevista32_710.exe程序，进行安装。

4、到此程序安装完毕，需进行程序破解。

二、破解压缩包中包含有破解程序，如下图所示破解步骤：1、将破解程序IxChariot-6.70.44-Crack.exe复制到安装目录IxChariot文件夹下，如C:\Program Files (x86)\Ixia\IxChariot2、运行该破解程序，点击Patch，会显示如下信息，破解成功。

可以正常使用程序了。

三、程序使用方法1、运行程序，程序图标如下2、进入程序后，界面如下3、点击窗口中的按钮出现如下界面，用以添加数据流。

4、输入数据流的源IP地址和目的IP地址，选择协议为TCP，如下图所示为从10.10.10.1到10.10.10.2的TCP流量。

5、点击，选择用于跑流的进程，一般选择Throughput.scr这个进程。

点击打开。

6、点击OK，一条流就配置完成了。

7、8、此时页面会显示刚才配置好的数据流信息，如下图9、根据需求我们可以配置多条数据流，并且可以对数据流进行复制粘贴。

10、点击菜单栏的RUN按钮，配置运行设置11、配置运行时间，默认运行时间是1分钟，建议适当延长。

点击OK完成配置。

12、OK按钮有可能因为屏幕高度问题，会被WIN7系统任务栏遮挡，此时可将任务栏拖放到左右两侧。

13、点击按钮即可开始跑流。

点击可以停止跑流。

14、选择一条数据流，使用可以将将数据流的方向反过来，即上行流量变下行流量。

IxChariot 使用介绍02/19/20141 什么是IxChariotIxChariot 是行业领先的测试工具，它通过模拟真实应用流来预测现实负载情况下的网络设备和系统的性能。

IxChariot 测试系统包括IxChariot 控制台、测试端点（Performance Endpoint ）和IxProfile 。

IxChariot 测试系统通过在数千个网络节点上模拟上百种协议，提供详尽的网络性能评估和设备测试。

使用IxChariot 可以全面的评估在有线网络或者无线网络上运行各种应用程序时的性能特性。

主要特性:提供了192个应用脚本，以仿真各种企业应用、Triple Play 和Internet 流量支持L4（传输层）上的真实应用行为支持使用应用群组（Application Goups ）创建独立的控制层面和数据层面行为使用IxProfile 和IxChariot SDK 量身定做指定功能的脚本创建复杂的有QoS 或无QoS 的IPv4和IPv6的流量模型可以测定吞吐量、抖动、丢包率、端到端延迟、MOS 值和MDI 值支持诸如RSSI 等802.11客户端状态统计与IP 统计的无缝关联。

可以评定新技术的影响，比如VoIP 、IPv6和组播视频Worldwide 登陆／注册产品/解决方案支持 / 服务新闻 / 活动合作伙伴联系我们关于IXIA支持嵌入定制的净荷内容，用于测试网络上的特定数据流能够通过分割测试性能低劣的网络环节和设备，对关键性能问题进行故障定位可以评测IPTV频道“zap”时间可以测试高BDP网络，例如卫星链路和10G以太网用Ixia的硬件测试平台可以生成2-3层线速流量与IxChariot®生成的应用流量模型一起运行2 第一个IxChariot测试2.1 测试目标有两台PC机安装了Windows XP SP3软件，并通过千兆网络互联。

需要测试两台机器之间的网络吞吐量。
