环网柜的作用

10kV环网柜在城市配网中的检修和管理【摘要】本文主要探讨了10kV环网柜在城市配网中的检修和管理问题。

在介绍了研究背景和研究意义。

在分别讲述了10kV环网柜的基本结构和工作原理、在城市配网中的作用、检修方法与注意事项、管理措施，以及应用案例分析。

在总结了10kV环网柜在城市配网中的重要性，并展望了未来的发展方向。

通过本文的研究，可以更好地了解和掌握10kV环网柜在城市配网中的运行情况，为提高城市配电网络的安全性和稳定性提供参考依据。

【关键词】10kV环网柜、城市配网、检修、管理、应用案例分析、重要性、未来发展方向、基本结构、工作原理、作用、注意事项、管理措施、研究背景、研究意义.1. 引言1.1 研究背景随着城市化进程的加快和城市配电负荷的不断增加，10kV环网柜作为城市配网中必不可少的设备之一，其重要性日益凸显。

由于城市环境复杂多变、用电需求持续增长等因素影响，10kV环网柜在运行过程中可能出现各种故障，给城市供电带来不利影响。

对10kV环网柜进行科学的检修和管理显得至关重要。

目前，关于10kV环网柜的检修和管理方面的研究还相对较少，存在许多问题亟待解决。

如何准确识别10kV环网柜故障、如何有效预防10kV环网柜意外发生等。

有必要对10kV环网柜在城市配网中的检修和管理进行深入研究和探讨，为提高城市配电网络的安全性和稳定性提供技术支持。

1.2 研究意义10kV环网柜在城市配电网中扮演着至关重要的角色，其检修和管理工作对于确保电网运行的安全稳定具有重要意义。

在城市生活中，电力供应的稳定性直接影响到居民的生活质量和城市的发展。

对于10kV环网柜的检修和管理工作的深入研究具有重要意义。

通过对10kV环网柜的检修和管理进行系统研究，可以及时发现并解决潜在的安全隐患，确保电网运行的稳定性和可靠性。

科学合理的检修和管理措施可以有效提高电网设备的利用率，降低维护成本，延长设备的使用寿命，减少维修次数，提升电网运行的效率和可靠性。

环网柜的应用介绍环网柜是电力系统中一种重要的配电设备，它是电力调度和控制的关键环节，起到了传送、配电和保护电网的重要作用。

环网柜可以实现高压开关设备的连接和操作控制，同时能够保障电力系统的安全运行。

本文将对环网柜的应用进行介绍。

首先，环网柜在电力系统中起到了连接高压开关设备的作用。

高压开关设备是电力系统中的一种重要的电器设备，它可以控制和切换电流的通断。

而环网柜提供了高压开关设备的连接端口，使得高压开关设备能够与电网进行连接，实现对电网的控制。

此外，环网柜还能够提供多个高压开关设备的连接接口，使得电力系统可以根据需求进行扩展和调整。

其次，环网柜能够实现电力系统的配电功能。

电力系统中的电能需要经过一系列的输电线路和变电设备进行配电才能到达用户终端。

而环网柜作为电力系统的一个重要节点，可以通过接入输电线路和变电设备，实现电能的分配。

通过环网柜，可以将电能分配到不同的区域和终端用户，满足用户的用电需求。

同时，环网柜还能够提供对电力系统的保护功能。

电力系统中存在着各种故障情况，例如短路、过载等，这些故障会对电力系统和设备造成损坏。

而环网柜内置了各种保护装置，可以监测和判断电力系统中的故障情况，并采取相应的保护措施。

通过环网柜的保护功能，可以保障电力系统的安全运行，减少故障对电力系统的影响。

此外，环网柜还能够实现对电力系统的远程控制和监测。

随着信息技术的发展，远程控制和监测成为了现代电力系统的重要需求。

环网柜通过与通信网络的连接，可以实现对电力系统的远程控制和监测。

例如，可以通过远程通信控制高压开关设备的操作，实现对电力系统的远程控制；同时，可以通过远程监测系统实时获取电力系统的运行状态，对电力系统进行监测和分析。

最后，环网柜还具备灵活快速的安装和维护特点。

环网柜的设计和制造考虑到安装和维护的方便性，可以快速安装和拆卸，减少了对现场的影响。

同时，环网柜的维护工作也较为简便，可以通过远程监测系统来进行故障检测和排除。

环网柜和中置柜的区别环网柜就是联络、隔离作用，中置柜用在进线、馈线。

环网柜用的主要是高压负荷开关，只起到隔离和带电分合闸用，没方法分断短断电流的力量，而中置柜所用的是高压真空断路器，起到的爱护功能更强大，环网柜的短路爱护是靠高压熔断器实现的，而中置柜靠断路器实现的，一般小容量的变压器可考虑用环网柜，经济适用，大容量的变压器可用中置柜，平安，爱护功能更强大。

各地供电公司对环网柜的使用范围都有规定。

环网柜和中置柜最大的区分在开断电流上，环网最大是630A，中置柜可以做到3150A。

二者的结构和元件选用有很大的不同；中置柜种类比较多，可以分为进出线开关柜，计量柜，互感器柜、所用变柜等，而环网柜主要是联络开关柜；中置柜内的开关可以设置自动爱护装置，在事故时，爱护装置发出信号，使开关动作跳闸，切断电源，柜内选用的多是VS1型真空开关柜，而环网柜内一般没有爱护装置，在事故时，内部安装的熔断器过热熔断，切断电路，开关多选用户内沟通高压负荷开关—熔断器组合电器，或六氟化硫负荷开关；为了提高供电牢靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等沟通10kV配电系统中，因负载容不大，其高压回路通常采纳负荷开关或真空接触器掌握，并配有高压熔断器爱护。

该系统通常采纳环形网供电，所使用高压开关柜一般习惯上称为环网柜。

整个供电系统的形式，假如供电系统线路没有构成环网，就算使用了环网柜也构不成环网。

环网柜中一般使用负荷开关个熔断器，而中置柜中使用真空断路器或气体断路器。

原则上只有用于环网供电系统的高压柜才能称作环网柜。

所谓的“环网柜”的精确名称叫“箱型固定式金属封闭开关设备”。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6 绝缘的负荷开关为SF6 式，由于SF6 气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

高压环网柜的作用
在住宅小区、商场、商品房或者高层建筑等地方常常会观察高压环网柜，环网柜是将一组高压开关设备,这组开关设备是装在钢板金属柜体内或者做成拼装间隔式环网供电单元的电气设备，那么，这些高压环网柜究竟有什么作用呢？下面，我们一起来了解一下吧。

环网柜开关是一组高压开关设备装在钢板金属柜体内或者做成拼装间隔式环网供电单元的凹凸压成套设备，其最主要的核心部分采纳负荷开关和熔断器，具有体积小、结构简洁、可提高供电参数、价格低和性能以及供电平安等诸多优点。

它被广泛使用于城市住宅小区、商品房高层建筑、公共大型建筑、企业工厂等负荷中心的配电站以及箱式变电站中。

为了满意供电牢靠性，使用户可以从两个方向获得电源，常常将供电网连接成环形。

这样的供电方式简称为环网供电。

在住宅小区、工矿企业、商品、港口、商品住房建筑和高层建筑等沟通10kV配电系统中，因其负载容不大，高压回路常常采纳负荷开关或者真空接触器掌握，并且配有高压熔断器爱护。

这样的系统常常采纳环形网供电，其使用的高压开关柜称为环网柜。

环网柜除了在本配电所供电外，其高压母线还要通过环形供电网的穿越电流，所以环网柜的高压母线截面要依据本配电所的负荷电流与环网穿越电流两者之和来做选择，以确保运行中高压母线不超过负荷运行。

总而言之，高压环网柜主要是为了提高生产用电牢靠性，使得用
户可以从两个方向获得电源，通常用在住宅小区、工矿企业、高层建筑、厂房、和港口等沟通10KV配电系统中的并且配有高压熔断器爱护一种电器设备。

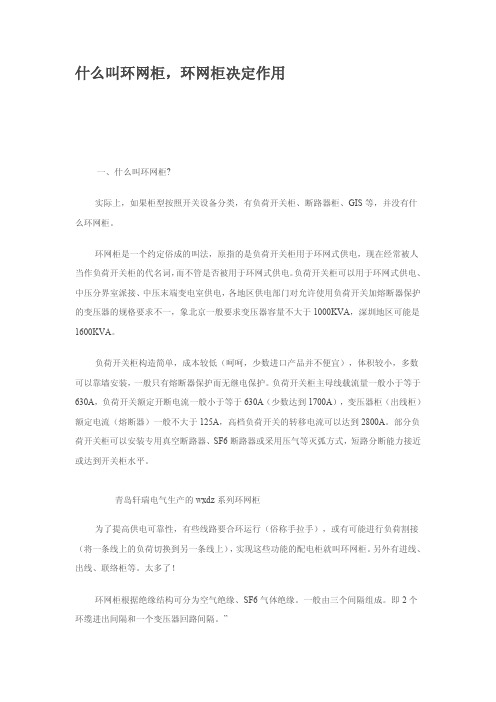

什么叫环网柜，环网柜决定作用一、什么叫环网柜?实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并没有什么环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，成本较低（呵呵，少数进口产品并不便宜），体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

青岛轩瑞电气生产的wxdz系列环网柜为了提高供电可靠性，有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上），实现这些功能的配电柜就叫环网柜。

另外有进线、出线、联络柜等。

太多了！环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘。

一般由三个间隔组成。

即2个环缆进出间隔和一个变压器回路间隔。

”环网柜是俗称，一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器。

SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。

适宜在城乡中压配电网推广应用。

负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。

环网柜的工作总结
环网柜是一种用于电力系统中的配电设备，它起着保护和控制电力系统的重要作用。

在过去的一段时间里，我们对环网柜的工作进行了深入的研究和总结，现在我将对环网柜的工作进行总结和分析，以便更好地了解它的工作原理和性能特点。

首先，环网柜的主要工作是保护电力系统的安全运行。

它能够监测电力系统中的电流、电压等参数，并在出现故障或过载时及时切断电路，防止电力系统发生故障。

同时，环网柜还能够对电力系统进行远程监控和控制，实现对电力系统的智能化管理。

其次，环网柜还具有很好的灵活性和可靠性。

它可以根据电力系统的实际情况进行调整和控制，保证电力系统的稳定运行。

同时，环网柜采用了先进的技术和材料，具有很高的抗干扰能力和抗干扰能力，能够在恶劣的环境条件下正常工作。

最后，环网柜的工作还需要不断的改进和创新。

随着电力系统的不断发展和变化，环网柜需要不断地进行技术升级和改进，以适应不同的工作环境和需求。

我们将继续对环网柜的工作进行研究和改进，为电力系统的安全运行和稳定供电做出更大的贡献。

总之，环网柜作为电力系统中的重要设备，具有很好的保护和控制功能，同时具有很高的灵活性和可靠性。

我们将继续对环网柜的工作进行总结和分析，不断改进和创新，为电力系统的安全运行和稳定供电做出更大的贡献。

HXGN系列高压开关柜用途HXGN系列高压开关柜（简称环网柜）是一种用于交流50Hz、额定工作电压为12kV或24kV的高压配电系统中的开关设备。

它在电力系统中的主要作用是实现电网的分段和分区，并且能够保护电网设备和人员安全。

下面将详细介绍HXGN系列高压开关柜的用途。

1.电网分段和分区：在电力系统中，为了提高电能供应的可靠性和稳定性，常常将电网划分为不同的电网区域或供电区域。

HXGN系列高压开关柜可以实现对电能的分段供应，通过柜内的隔离开关和负荷开关，将电力系统划分为不同的供电区域，从而提高电能供应的可靠性。

2.保护设备和人员安全：在电力系统中，各种设备和设施需要受到保护，以确保电力系统的正常运行和人员的安全。

HXGN系列高压开关柜配备有多种保护装置，如过电流保护、欠电压保护、过电压保护等，能够及时检测并保护设备免受过电流、过电压等故障的侵害。

同时，开关柜内部的绝缘结构和可靠的操作机构也能确保人员在操作过程中的安全。

3.网络恢复：在电力系统中，当其中一供电区域出现故障或发生停电时，HXGN系列高压开关柜可以通过操作柜内的隔离开关和负荷开关，将故障区域与其他区域隔离，并通过切换操作将其他区域的电能恢复到故障区域，实现电力系统的快速恢复，有效避免了停电带来的不便和损失。

4.远程监控和控制：HXGN系列高压开关柜可以与远程监控装置相连，通过通信系统将开关柜的运行状态、故障信息等传输到监控中心，实现对开关柜的远程监控和控制。

这样可以不需要人员亲自前往开关柜现场，就能及时获取柜内状态信息，提高整个电力系统的运行效率。

5.自动化运维：HXGN系列高压开关柜配备有智能化的运维系统，可以自动进行温度、湿度、电流等参数的监控，并结合故障诊断算法，实现设备的预测性维护和故障预警。

这样可以大大提高运维的效率和设备的可靠性，减少停电时间和维修成本。

总之，HXGN系列高压开关柜在电力系统中具有重要的作用，能够实现电网的分段和分区，保护设备和人员安全，实现网络恢复，实现远程监控和控制，实现自动化运维等功能，对于电力系统的安全运行和可靠供电起到了至关重要的作用。

环网柜工作总结
环网柜是一种用于电力系统中的配电设备，它的主要作用是对电力进行分配和
控制。

在日常工作中，环网柜的正常运行对于电力系统的稳定性和安全性至关重要。

为了更好地总结环网柜的工作，我们对其进行了一次全面的总结和分析。

首先，环网柜的日常维护和检修工作是非常重要的。

定期的维护和检修可以确
保环网柜的各项功能正常运行，减少故障发生的可能性。

我们在日常工作中注重对环网柜的绝缘、连接件、开关设备等进行定期的检查和维护，及时发现并解决潜在问题，确保环网柜的可靠性和安全性。

其次，环网柜的操作和控制也是至关重要的。

操作人员需要熟悉环网柜的各项
设备和功能，能够准确地进行操作和控制。

我们在日常工作中加强了对操作人员的培训和考核，确保他们具备良好的操作技能和安全意识，减少操作失误和事故发生的可能性。

另外，环网柜的故障处理和应急响应能力也是我们关注的重点。

在日常工作中，我们建立了健全的故障处理和应急响应机制，对可能出现的故障进行了分析和预案制定，提高了故障处理的效率和准确性，确保了环网柜在故障情况下能够及时恢复正常运行。

总的来说，环网柜的工作总结是一次全面的总结和分析，从维护和检修、操作
和控制、故障处理和应急响应等方面对环网柜的工作进行了全面的梳理和提升。

我们将继续加强对环网柜的管理和维护，确保电力系统的稳定和安全运行。

环网柜工程施工方案一、工程概况环网柜是指用于城市配电系统的一种预制混凝土设备，能够提供架空配电系统的电气功能与机械功能。

环网柜的主要作用是将配电系统中的电力信号与控制信号传递给变电站设备，以及传递变电站设备的电力信号和控制信号给配电系统。

环网柜工程施工具有重要性，关乎城市的电力安全与稳定。

本文将对环网柜工程施工方案进行详细介绍。

二、施工准备1. 确定施工队伍：由施工单位负责人组织技术骨干、操作技术人员和施工人员等。

2. 物资准备：列清工程所需材料和设备，如环网柜、电缆、沟槽、电缆桥架、接地装置、保护栏杆等。

3. 施工设备及机具：准备好各种施工机械和工具，如起重机、吊车、电焊机、电动工具等。

4. 安全防护：准备好必备的安全防护用品，如安全帽、安全靴、手套、安全带等。

5. 人员培训：对施工人员进行相关安全教育和技术培训，确保每个人都具备基本的安全意识和技能。

6. 施工图纸：准备好环网柜工程的施工图纸和相关技术文件。

7. 环境保护：厂区环境保护资料应符合国家和地方环保法规要求，对厂区污水进行硅化、镜面处理，使其达到环保要求。

8. 施工计划：根据项目的具体情况，编制详细的施工计划，确保施工进度和施工质量。

三、施工工序环网柜工程施工主要包括以下几个工序：1. 基础施工：在环网柜安装位置进行基础施工，包括挖土、浇筑混凝土、设置基础支架等。

2. 环网柜安装：将预制混凝土环网柜安装到基础支架上，并进行固定及调整。

3. 电缆敷设：根据环网柜的位置和线路布置进行电缆敷设，保证与环网柜的连接质量。

4. 接地装置设置：对环网柜的接地装置进行设置，确保环网柜能够有效的接地保护。

5. 电能检测：对环网柜及其连接电缆进行电能检测，确保电力传输的安全和稳定。

6. 通风散热：根据环网柜的使用环境，进行通风散热设施的安装，确保环网柜内部的正常工作。

7. 装饰保护：对环网柜进行装饰和保护工作，包括粉刷、防腐处理和设施保护，确保环网柜的美观和使用寿命。
