强电电缆桥架和弱电电缆桥架的区别

弱电桥架、强电桥架、母线槽、桥架安装图解桥架：跨接表识，弯曲度一致
▲桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。

镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标）。

至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫）。

接地线最小截面不小于4平方米。

▲金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
▲跨接线压线处细部做法：
注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线。

螺栓的个数；压接位置
破漆压接不够规范，没弹簧垫及平垫
错误的压接，顺序不对
重要房间桥架的接地
重要房间桥架的接地
电井内桥架接地及表识
▲桥架的安装：横平竖直，弯头处要平缓。

当桥架分层时，最好用组合架。

▲桥架内部要加设防火封堵或加设防火包。

▲钢制30米，铝合金及塑料的15米要加伸缩节。

过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置。

▲桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。

▲螺母位于桥架的外侧。

当支架与铝合金桥架连接时，注意防电化措施。

▲注意转弯处支架的设置。

▲配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致。

三通变径使用合理
桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩
桥架提早做在上
漂亮的桥架支墩。

强弱电桥架间距规范强弱电桥架间距规范是指在建筑物或机房内安装强弱电桥架时所需遵守的间距标准。

在电力传输和信息通信系统中，强电与弱电的隔离非常重要，以确保系统的稳定性和安全性。

适当的强弱电桥架间距规范可以有效地减少电磁干扰和其他潜在的问题，提高电力和通信系统的性能和可靠性。

强弱电桥架间距规范的目的是确保强电和弱电系统之间的相对隔离。

强电系统一般指用于供电的高压电缆、电线和设备，而弱电系统则指用于数据传输、电话、网络和其他低电压设备的电线和电缆。

这两个系统之间必须保持一定的距离，以防止强电系统对弱电信号的干扰。

根据强弱电桥架间距规范的要求，以下是一些常见的间距标准：1. 垂直间距：在同一侧墙壁上安装强弱电桥架时，两者之间的垂直距离应大于150mm。

这样可以有效地隔离两个系统，并减少干扰的风险。

2. 水平间距：强弱电桥架在水平方向上的间距应根据具体的安全规定和建筑物的需求确定。

一般而言，水平间距应大于300mm，以确保足够的隔离和避免电磁干扰。

3. 交叉间距：当强电桥架与弱电桥架交叉时，必须保持一定的间距以避免干扰。

根据规范，交叉间距应大于500mm，以充分隔离并确保系统的稳定运行。

此外，在强弱电桥架布线中，还需要注意以下几点：1. 弱电桥架的布线应尽量避免穿越强电线路附近。

如果无法避免，可以采用隔离措施，如使用金属屏蔽管或电磁隔离材料。

2. 桥架支架应选择符合强弱电规范的材料，以确保其结构强度和阻燃性能符合要求，避免潜在的安全隐患。

3. 在布线设计中，应合理规划强弱电信号的走向，避免强电信号与弱电信号交叉或并行走向，以减少电磁干扰。

4. 需要注意强弱电线缆的分隔，在安装强电和弱电电缆时，应使用分隔夹将它们分开，并保持一定的距离，以防止干扰。

总结起来，强弱电桥架间距规范是确保强电和弱电系统之间隔离的重要标准。

遵守这些规范可以提高电力和通信系统的性能和可靠性，减少潜在的干扰和安全风险。

在设计和安装强弱电桥架时，必须仔细考虑这些规范，以确保系统的有效运行和持续稳定性。

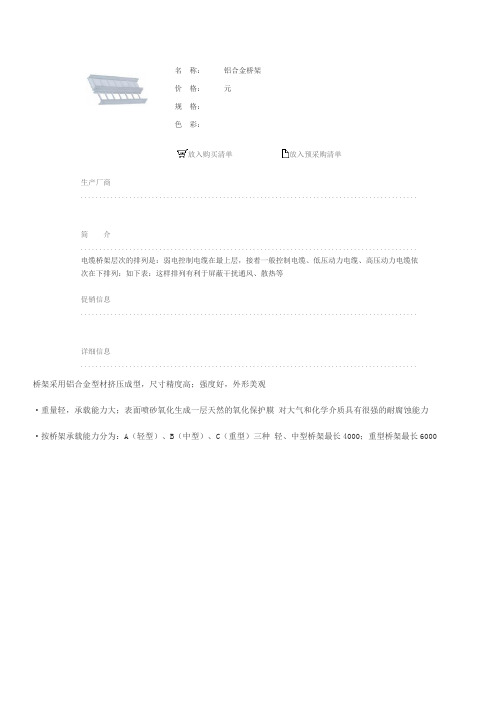

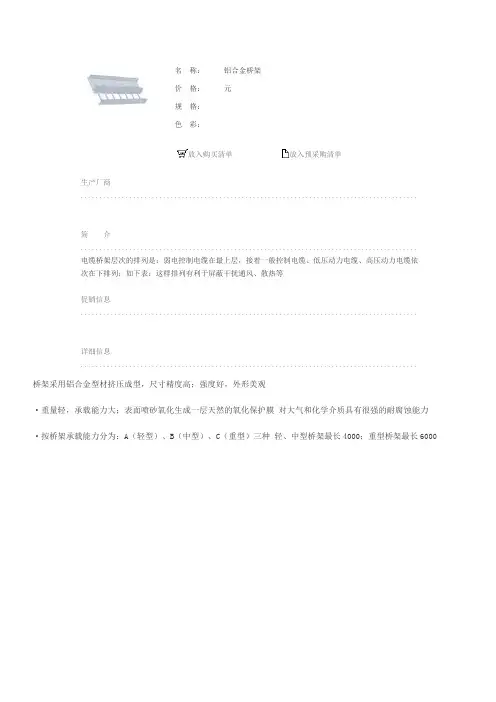

名称：铝合金桥架
价格：元
规格：
色彩：
放入购买清单
放入预采购清单
生产厂商
..........................................................................................
简介
..........................................................................................
电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依
次在下排列：如下表：这样排列有利于屏蔽干扰通风、散热等
促销信息
..........................................................................................
详细信息
..........................................................................................
桥架采用铝合金型材挤压成型，尺寸精度高；强度好，外形美观
·重量轻，承载能力大；表面喷砂氧化生成一层天然的氧化保护膜对大气和化学介质具有很强的耐腐蚀能力·按桥架承载能力分为：A（轻型）、B（中型）、C（重型）三种轻、中型桥架最长4000；重型桥架最长6000
铝合金桥架外型尺寸及重量表单位：kg/2m
推荐给好友。

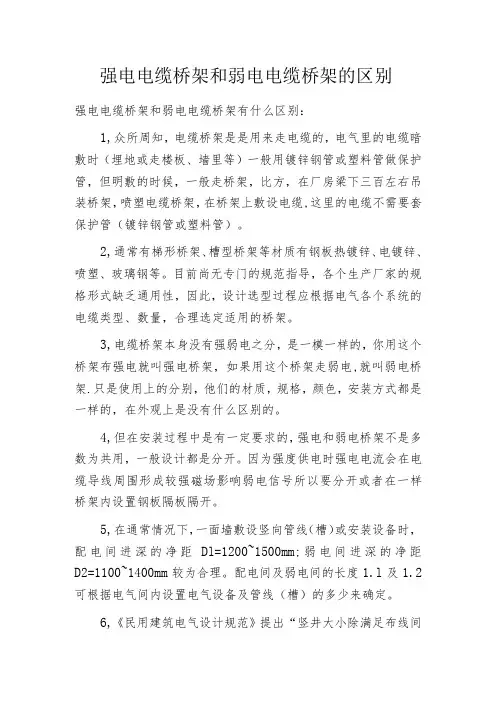

强电电缆桥架和弱电电缆桥架的区别强电电缆桥架和弱电电缆桥架有什么区别：1,众所周知，电缆桥架是是用来走电缆的，电气里的电缆暗敷时（埋地或走楼板、墙里等）一般用镀锌钢管或塑料管做保护管，但明敷的时候，一般走桥架，比方，在厂房梁下三百左右吊装桥架，喷塑电缆桥架，在桥架上敷设电缆,这里的电缆不需要套保护管（镀锌钢管或塑料管）。

2,通常有梯形桥架、槽型桥架等材质有钢板热镀锌、电镀锌、喷塑、玻璃钢等。

目前尚无专门的规范指导，各个生产厂家的规格形式缺乏通用性，因此，设计选型过程应根据电气各个系统的电缆类型、数量，合理选定适用的桥架。

3,电缆桥架本身没有强弱电之分，是一模一样的，你用这个桥架布强电就叫强电桥架，如果用这个桥架走弱电,就叫弱电桥架.只是使用上的分别，他们的材质，规格，颜色，安装方式都是一样的，在外观上是没有什么区别的。

4,但在安装过程中是有一定要求的，强电和弱电桥架不是多数为共用，一般设计都是分开。

因为强度供电时强电电流会在电缆导线周围形成较强磁场影响弱电信号所以要分开或者在一样桥架内设置钢板隔板隔开。

5,在通常情况下，一面墙敷设竖向管线（槽）或安装设备时，配电间进深的净距Dl=1200~1500mm;弱电间进深的净距D2=1100~1400mm较为合理。

配电间及弱电间的长度1.l及1.2可根据电气间内设置电气设备及管线（槽）的多少来确定。

6,《民用建筑电气设计规范》提出“竖井大小除满足布线间隔及端子箱、配电箱布置所必须尺寸外，还宜在箱体前留有不小于0.8m操作、维护距离”的要求。

设置在弱电间中的弱电设备，操作及维护距离虽然在《民用建筑电气设计规范》条文中未做规定，电缆桥架，但也不宜小于0.8m。

电缆穿钢管布线时，应在楼板预留钢管，布线完成后应添塞防火堵料。

7,一般来说，弱电桥架规格要比强电桥架规格小，从材质，外观上看是一样的。

但严格来说，在安装使用桥架的时候，要把强弱电分开的，并不能放在一个桥架里。

强弱电桥架可以合并吗？一直有朋友提到关于桥架报价，桥架的放线量，以及强弱电桥架间距等问题。

今天我们就来了解下桥架的施工与报价情况。

首先来说，桥架与线槽是不同的，由于他们的形状几乎相同，可是性能作用大为不同，安装的价格也会有同，桥架肯定会贵些。

一、弱电桥架与强电桥架的间距强弱电架桥可以合并么？强电金属桥架和弱电的不可以合并放在同一个桥架中，强弱电桥架之间需要保持一定的平行距，强电与弱电直线距离必须大于300MM这是弱电必须遵守的规范。

但是有时候为了图方便或者是节约成本，常常会放在一起，严重不合规范，强电产生的干扰会直接影响弱电信号的强度。

电缆桥架多层安装时控制弱电电缆间不小于0.2M，电力电缆间不小于0.3M，弱电电缆与电力电缆间不小于0.5M，如有屏蔽盖可减少到0.3M，桥架上部距顶棚或其它障碍不小于0.3M，不同电压不同用途的电缆不宜敷设在同一层桥架内。

如果实在因项目条件限制不得不敷设在同一层桥架内，中间必须需加隔板。

二、弱电桥架的施工报价关于桥架的安装报价，一直以来不断的有朋友问起，我们也曾在之前发布过，这次我们再来总结下，供大家参考（是一般的报价，实际做的时候受多种因素影响，可能会波动）。

这里是根据不同的型号，然后提供安装价格的。

50-80（宽）：15元一米，（安装高度为4米），20元一米（安装高度为6米）。

100-200（宽）：22元一米（安装高度为4米），25元一米（安装高度为6米）。

300（宽）：28元一米（安装高度为4米），30元一米（安装高度为6米）。

400（宽）：32元一米（安装高度为4米)，35元一米（安装高度为6米）。

600-800（宽）：35-45元一米（安装高度为4米），48元一米（安装高度为6米）。

900*1000（宽）：50元一米（安装高宽为4米），55元一米（安装高度为6米）。

这个数据供参考，当然会随着各地的不同，所以价格会有差异，这个大家可以根据具体情况报价。

三、常用桥架的放线量常用桥架的利用率，这里举了一些常见的。

强电与弱电桥架的区别弱电网络系统是由不同的电子功能配区进行相互的关联组合，弱电网络系统中少不了强电架桥、弱电桥架系统，电缆桥架作为布线工程的一个配套项目，配电间及弱电间宜分别设置，如不具备此条件需合设时，应分别敷设在电气间两侧或采取隔离措施，以防止强电对弱电的干扰，桥架本身没有强弱电之分，但在安装过程中是有一定要求的，高低压电缆桥架应尽量分开安装，强电桥架和弱电桥架有什么区别？可以合并么，合并有什么要求？强电桥架与弱电桥架的间距是多少，有什么注意事项？1.强电桥架和弱电桥架之间的区别1、电缆桥架本身没有强弱电之分，是一模一样的，你用这个桥架布强电就叫强电桥架，如果用这个桥架走弱电，就叫弱电桥架。

只是使用上的分别，他们的材质，规格，颜色，安装方式都是一样的，在外观上是没有什么区别的。

2、但在安装过程中是有一定要求的，强电和弱电桥架不是多数为共用，一般设计都是分开。

因为强度供电时强电电流会在电缆导线周围形成较强磁场影响弱电信号所以要分开或者在相同桥架内设置钢板隔板隔开。

3、通常，弱电桥架规格要比强电桥架规格小，从材质，外观上看是一样的。

但严格来说，在安装使用桥架的时候，要把强弱电分开的，并不能放在一个桥架里。

4、电缆桥架是是用来走电缆的，电气里的电缆暗敷时（埋地或走楼板、墙里等）一般用镀锌钢管或塑料管做保护管，但明敷的时候，一般走桥架，比如，在厂房梁下三百左右吊装桥架，喷塑电缆桥架，在桥架上敷设电缆，这里的电缆不需要套保护管（镀锌钢管或塑料管）。

5、通常有梯形桥架、槽型桥架等材质有钢板热镀锌、电镀锌、喷塑、玻璃钢等。

目前尚无专门的规范指导，各个生产厂家的规格形式缺乏通用性，因此，设计选型过程应根据电气各个系统的电缆类型、数量，合理选定适用的桥架。

6、缆桥架且必须符合下列规定：金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接，非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线允许截面应不小于4mm，此外，为了防止电化学腐蚀作用，在铝合金电缆桥架上不得用裸铜导体作接地干线，镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓，当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流．并满足热效应的要求。

强弱电电线电缆桥架计算表强弱电电线电缆桥架计算表强弱电电线电缆桥架是电缆输电系统和布线系统中必不可少的设备，它是对电线电缆进行保护和支持的主要装置。

强弱电电线电缆桥架的选择和安装要求十分严格，需要考虑多种因素，如电缆类型、电缆长度、负荷等级、环境条件等，才能确保电缆传输能够稳定可靠。

这里提供一个基于规范计算的强弱电电线电缆桥架计算表，以供参考。

1.强电电缆计算表(1)输电能力计算表根据电缆所承受的负荷，可按下表计算其输电能力（kVA）。

电缆规格电流容量（A）电缆长度（m）输电能力（kVA）YJV22-0.6/1kV 55 50 7.5YJV22-1.8/3kV 33 50 11.25YJV22-3.6/6kV 23 50 15YJV22-6/10kV 17 50 20YJV22-8.7/10kV 14 50 22.5YJV22-12/20kV 11 50 30YJV22-18/30kV 7 50 37.5YJV22-21/35kV 6 50 45YJV22-26/35kV 5 50 56.3(2)线缆桥架规格计算表电缆输电系统中，线缆桥架的选择要考虑接口保护、桥架重量、桥架强度等多种因素。

根据以下表格提供的参数，可计算出合适线缆桥架的规格。

电缆输电能力（kVA）桥架长度（m）桥架安装高度（m）桥架材料桥架规格7.5 10 2.5 镀锌钢板300×50×1.5mm11.25 15 2.5 镀锌钢板400×50×1.5mm15 20 3 镀锌钢板400×60×2.0mm20 25 3 镀锌钢板500×60×2.0mm22.5 30 3 镀锌钢板500×70×2.0mm30 40 4 镀锌钢板600×80×2.5mm37.5 50 4 镀锌钢板800×80×2.5mm45 60 4 镀锌钢板800×100×3.0mm56.3 70 5 镀锌钢板1000×100×3.0mm2.弱电电缆计算表(1)传输距离计算表根据弱电电缆所承受的信号传输距离，可按以下表格计算其传输能力。

前言：弱电网络系统是由不同的电子功能配区进行相互的关联组合，弱电网络系统中少不了强电架桥、弱电桥架系统，电缆桥架作为布线工程的一个配套项目，配电间及弱电间宜分别设置，如不具备此条件需合设时，应分别敷设在电气间两侧或采取隔离措施，以防止强电对弱电的干扰，桥架本身没有强弱电之分，但在安装过程中是有一定要求的，高低压电缆桥架应尽量分开安装，强电桥架和弱电桥架有什么区别？可以合并么，合并有什么要求？强电桥架与弱电桥架的间距是多少，有什么注意事项？1强电桥架和弱电桥架之间的区别1、电缆桥架本身没有强弱电之分，是一模一样的，你用这个桥架布强电就叫强电桥架，如果用这个桥架走弱电，就叫弱电桥架。

只是使用上的分别，他们的材质，规格，颜色，安装方式都是一样的，在外观上是没有什么区别的。

2、但在安装过程中是有一定要求的，强电和弱电桥架不是多数为共用，一般设计都是分开。

因为强度供电时强电电流会在电缆导线周围形成较强磁场影响弱电信号所以要分开或者在相同桥架内设置钢板隔板隔开。

3、通常，弱电桥架规格要比强电桥架规格小，从材质，外观上看是一样的。

但严格来说，在安装使用桥架的时候，要把强弱电分开的，并不能放在一个桥架里。

24、电缆桥架是是用来走电缆的，电气里的电缆暗敷时（埋地或走楼板、墙里等）一般用镀锌钢管或塑料管做保护管，但明敷的时候，一般走桥架，比如，在厂房梁下三百左右吊装桥架，喷塑电缆桥架，在桥架上敷设电缆，这里的电缆不需要套保护管（镀锌钢管或塑料管）。

5、通常有梯形桥架、槽型桥架等材质有钢板热镀锌、电镀锌、喷塑、玻璃钢等。

目前尚无专门的规范指导，各个生产厂家的规格形式缺乏通用性，因此，设计选型过程应根据电气各个系统的电缆类型、数量，合理选定适用的桥架。

6、缆桥架且必须符合下列规定：金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接，非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线允许截面应不小于4mm，此外，为了防止电化学腐蚀作用，在铝合金电缆桥架上不得用裸铜导体作接地干线，镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓，当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流．并满足热效应的要求。

弱电布线与强电布线有什么区别随着科技发展以及智能建筑时代的到来，弱电与强电工程越来越受到人们的重视，然而又有多少人知道他们的区别；弱电:弱电是很常见的几乎所有的电子产品中都存在弱电，相对于强电而言，弱电是指传递信号所需要的电流和电压，弱电特点是电流小，频率高，电压小。

比如说单片机引脚里出来的电压，电流都很小，是用来进行信号处理的这就是弱电。

强电：强电一般是电力系统中的电，比如说220v的照明电，以及1000多v的工业用电等，强电的特点是电压高，频率低，电流大，强电是用来驱动大功率的电力设备的。

比如说电动机，电灯等用电设备。

家庭电路分为强电和弱电．在电力系统中，36v以下的电压称为安全电压，1kv以下的电压称为低压，1kv以上的电压称为高压，直接供电给用户的线路称为配电线路，如用户电压为380/220v，则称为低压配电线路，也就是家庭装修中所说的强电（因它是家庭使用最高的电压）。

强电一般是指交流电电压在24V以上。

如家庭中的电灯、插座等，电压在110V~220V。

家用电气中的照明灯具、电热水器、取暖器、冰箱、电视机、空调、音响设备等电器均为强电电气设备。

智能化系统为建筑设备监控系统、安全防范系统、通讯网络系统、信息网络系统、火灾自动报警及消防联动等系统，以集中监视、控制和管理为目的构成的综合系统；家庭内各种数据采集、控制、管理及通讯的控制或网络系统等线路，则称为智能化线路（也就是家庭装修中所说的弱电）。

弱电一般是指直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在24V以内。

家用电气中的电话、电脑、电视机的信号输入（有线电视线路）、音响设备（输出端线路）等用电器均为弱电电气设备。

强电和弱电电子类人们习惯分为强电（电力）和弱电（信息）两部分。

两者既有联系又有区别，一般来说强电的处理对象是能源（电力），其特点是电压高、电流大、功率大、频率低，主要考虑的问题是减少损耗、提高效率，弱电的处理对象主要是信息，即信息的传送和控制，其特点是电压低、电流小、功率小、频率高，主要考虑的是信息传送的效果问题，如信息传送的保真度、速度、广度、可靠性。
