垂直弦的直径(垂径定理)

24.1.2(1.1)垂直于弦的直径--垂径定理1-条件具备直接用一．【知识要点】1.作弦心距构造黄金三角形解题,基本模型：二．【经典例题】1.如图，在⊙O中，弦AB的长为6，圆心O到AB的距离为4，则⊙O的半径长．2.如图,AB是☉O的直径,弦CD⊥AB,垂足为点E,AB=10,CD=8,那么AE的长为( )A.2B.3C.4D.53. 如图，AB为⊙O直径，CD为弦，且CD⊥AB，垂足为H．若⊙O的半径为1，CD则∠ABC的度数是________．6.如图,AB为☉O的直径,弦CD⊥AB于点E.(1)当AB=10,CD=6时,求OE的长;(2)∠OCD的平分线交☉O于点P,连接OP.求证:OP∥CD.三．【题库】【A 】1.一条排水管的截面如图所示，已知排水管的截面半径OB ＝10， 截面圆圆心O 到水面的距离OC ＝6，则水面宽AB ＝ （ ）A.8.B.10.C.12.D.16.2.如图，AB 是⊙O 的直径，弦CD ⊥AB 于点E ，∠CDB ＝30º，⊙O的半径为3cm ， 求弦CD 的长. 3如图,AB 是⊙O 的直径,CD 是弦,AB ⊥CD 于点E, 若AB=10,CD=6,则BE 的长是( ).A.4B.3C.2D.1AB CO【B 】1.如图,☉O 的直径AB=12,CD 是☉O 的弦,CD ⊥AB,垂足为P,且BP ∶AP=1∶5,则CD 的长为( ) A.42 B.82 C.25 D.452.如图,AB 是☉O 的弦,AB 长为8,P 是☉O 上一个动点(不与A,B 重合),过点O 作OC ⊥AP 于点C,OD ⊥PB 于点D,则CD 的长为_______________.3.如图，在⊙O 中，AB 是直径，弦AE 的垂直平分线交⊙O 于点C ，CD ⊥AB 于D ，BD ＝1，AE ＝4，则AD 的长为（ ）．A ．33B ．4C ．5D ．52【C 】1.如图,MN 为☉O 的直径,A,B 是☉O 上的两点,过A 作AC ⊥MN 于点C,过B 作BD ⊥MN 于点D,P 为DC 上的任意一点,若MN=20,AC=8,BD=6,则PA+PB 的最小值是______________.【D】。

垂直于弦的直径------垂径定理【教学内容】垂径定理【教学目标】1．知识目标：①通过观察实验，使学生理解圆的轴对称性；②掌握垂径定理，理解其证明，并会用它解决有关的证明与计算问题；③掌握辅助线的作法——过圆心作一条与弦垂直的线段。

2．能力目标：①通过定理探究，培养学生观察、分析、逻辑思维和归纳概括能力；②向学生渗透“由特殊到一般，再由一般到特殊”的基本思想方法。

3．情感目标：①结合本课教学特点，向学生进行爱国主义教育和美育渗透；②激发学生探究、发现数学问题的兴趣和欲望。

【教学重点】垂径定理及其应用。

【教学难点】垂径定理的证明。

【教学方法】探究发现法。

【教具准备】自制的教具、自制课件、实物投影仪、电脑、三角板、圆规。

【教学设计】一复习提问1 放映幻灯片，请同学们观察几幅图片，看他们有什么共同特点？2那么圆具有这样的特点吗？如果是，它的对称轴是什么？ 你能找到多少条对称轴？你是用什么方法解决上述问题的？与同伴进行交流．3（老师点评）圆是轴对称图形，它的对称轴是直径， 我能找到无数多条直径．4板书：圆是轴对称图形，其对称轴是任意一条过圆心的直线．二、实例导入，激疑引趣1．实例：同学们都学过《中国石拱桥》这篇课文（初二语文第三册第一课·茅以升），其中介绍了我国隋代工匠李春建造的赵州桥（如图）。

因它位于现在的历史文化名城河北省赵县（古称赵州）而得名，是世界上现存最早、保存最好的巨大石拱桥，距今已有1400多年历史，被誉为“华北四宝之一”，它的结构是当时世界桥梁界的首创，这充分显示了我国古代劳动人民的创造智慧。

2．导入：赵州桥的桥拱呈圆弧形的（如图1），它的跨度（弧所对的弦长）为37.4米拱高（弧的中点到弦ab的距离，也叫弓高）为7.2米。

请问：桥拱的半径（即弧ab所在圆的半径）是多少？通过本节课的学习，我们将能很容易解决这一问题。

（图1幻灯片放映）三、尝试诱导，发现定理（一）学生活动1让学生将准备好的一张圆形纸片按下列条件操作；教师用电脑演示重叠的过程。

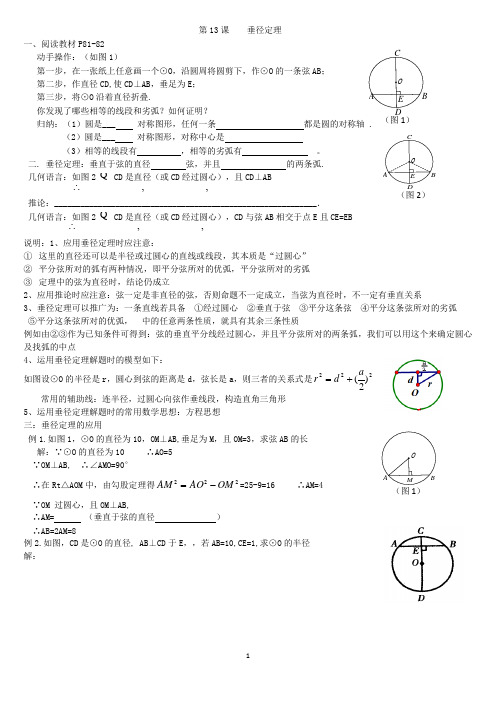

第13课 垂径定理一、阅读教材P81-82 动手操作：（如图1）第一步，在一张纸上任意画一个⊙O ，沿圆周将圆剪下，作⊙O 的一条弦AB ； 第二步，作直径CD,使CD ⊥AB ，垂足为E ； 第三步，将⊙O 沿着直径折叠.你发现了哪些相等的线段和劣弧？如何证明？归纳：（1）圆是___ 对称图形，任何一条 都是圆的对称轴 . （2）圆是___ 对称图形，对称中心是 （3）相等的线段有 ，相等的劣弧有 。

二. 垂径定理：垂直于弦的直径 弦，并且 的两条弧. 几何语言：如图2 CD 是直径（或CD 经过圆心），且CD ⊥AB____________,____________,_____________∴推论：____________________________________________________________． 几何语言：如图2 CD 是直径（或CD 经过圆心），CD 与弦AB 相交于点E 且CE=EB____________,____________,_____________∴ 说明：1、应用垂径定理时应注意：① 这里的直径还可以是半径或过圆心的直线或线段，其本质是“过圆心” ② 平分弦所对的弧有两种情况，即平分弦所对的优弧，平分弦所对的劣弧 ③ 定理中的弦为直径时，结论仍成立2、应用推论时应注意：弦一定是非直径的弦，否则命题不一定成立，当弦为直径时，不一定有垂直关系3、垂径定理可以推广为：一条直线若具备 ①经过圆心 ②垂直于弦 ③平分这条弦 ④平分这条弦所对的劣弧 ⑤平分这条弦所对的优弧， 中的任意两条性质，就具有其余三条性质例如由②③作为已知条件可得到：弦的垂直平分线经过圆心，并且平分弦所对的两条弧，我们可以用这个来确定圆心及找弧的中点4、运用垂径定理解题时的模型如下：如图设⊙O 的半径是r ，圆心到弦的距离是d ，弦长是a ，则三者的关系式是222)2(a d r += 常用的辅助线：连半径，过圆心向弦作垂线段，构造直角三角形 5、运用垂径定理解题时的常用数学思想：方程思想 三：垂径定理的应用例1.如图1，⊙O 的直径为10，OM ⊥AB,垂足为M ，且OM=3，求弦AB 的长 解：∵⊙O 的直径为10 ∴AO=5 ∵OM ⊥AB, ∴∠AMO=90°∴在Rt △AOM 中，由勾股定理得222OM AO AM -==25-9=16 ∴AM=4 ∵OM 过圆心，且OM ⊥AB,∴AM= （垂直于弦的直径 ）∴AB=2AM=8例2.如图，CD 是⊙O 的直径, AB ⊥CD 于E ，，若AB=10,CE=1,求⊙O 的半径 解：（图1）（图2）练习：1．做基础小练习59-60 2.判断下列说法的正误（1）垂直于弦的直径平分这条弦 （2）平分弦的直线必垂直弦 （3）平分弦的直径垂直于这条弦 （4）弦的垂直平分线必过圆心3.圆的半径为5cm ，圆心到弦AB 的距离为4cm ，则AB= cm ．4．在⊙O 中，弦AB 的长为8cm ，圆心O 到AB 的距离为3cm ，则⊙O 的半径为 cm ． 5. 如图1，P 为⊙O 的弦AB 上的点，PA=6，PB=2，⊙O 的半径为5，则OP=______． 6. 如图2，AB 是⊙O 的直径，弦CD ⊥AB ，垂足为E ，如果AB=20，CD=16, 那么线段AE 的长为7、如图3在平面直角坐标系中，过格点A ，B ，C 作一圆弧，则圆心坐标是______． 图38.如图，已知弧AB ，请你利用尺规作图的方法作出弧AB 的中点以及弧所在圆的圆心。

第07讲垂径定理（核心考点讲与练）【知识梳理】一．垂径定理（1）垂径定理垂直于弦的直径平分这条弦，并且平分弦所对的两条弧．（2）垂径定理的推论推论1：平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧．推论2：弦的垂直平分线经过圆心，并且平分弦所对的两条弧．推论3：平分弦所对一条弧的直径，垂直平分弦，并且平分弦所对的另一条弧．二．垂径定理的应用垂径定理的应用很广泛，常见的有：（1）得到推论：平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧．（2）垂径定理和勾股定理相结合，构造直角三角形，可解决计算弦长、半径、弦心距等问题．这类题中一般使用列方程的方法，这种用代数方法解决几何问题即几何代数解的数学思想方法一定要掌握．【核心考点精讲】一．垂径定理（共5小题）1．（2022•拱墅区一模）已知AB是⊙O的弦，半径OC⊥AB于点D．若DO＝DC，AB＝12，则⊙O的半径为（）A．4B．4C．6D．62．（2016秋•北仑区期末）⊙O的直径AB和弦CD相交于点E，已知AE＝6，EB＝2，∠CEA＝30°，则弦CD的长为（）A．8B．4C．2D．23．（2022春•长兴县月考）如图，AB是⊙O的直径，CD⊥AB于点E，连结CO并延长，交弦AD于点F．若AB＝10，BE＝2，则OF的长度是（）A．B．3C．D．4．（2022•博山区一模）如图，在平面直角坐标系中，半径为5的⊙E与y轴交于点A（0，﹣2），B（0，4），与x轴交于C，D，则点D的坐标为（）A．B．C．D．5．（2021秋•北仑区校级期中）如图，⊙•O的直径AB＝5，弦AC＝3，点D是劣弧BC上的动点，CE⊥DC交AD于点E，则OE的最小值是（）A．B．C．2﹣D．﹣1二．垂径定理的应用（共4小题）6．（2021秋•鹿城区校级期中）如图是一个小圆同学设计的一个鱼缸截面图，弓形ACB是由优弧AB与弦AB组成，AC是鱼缸的玻璃隔断，弓形AC部分不注水，已知CD⊥AB，且圆心O在CD上，AB＝CD＝80cm．注水时，当水面恰好经过圆心时，则水面宽EF为cm；注水过程中，求水面宽度EF的最大值为cm．7．（2022•旌阳区二模）筒车是我国古代发明的一种水利灌溉工具，如图1，筒车盛水桶的运行轨道是以轴心O为圆心的圆，如图2，已知圆心O在水面上方，且⊙O被水面截得弦AB长为4米，⊙O半径长为3米．若点C为运行轨道的最低点，则点C到弦AB所在直线的距离是（）A．1米B．2米C．米D．米8．（2021秋•温岭市期末）把一个球放入长方体纸盒，球的一部分露出盒外，球与纸盒内壁都刚好相切，其截面如图所示，若露出部分的高度为6cm，AF＝DE＝3cm，则这个球的半径是cm．9．（2021秋•诸暨市期末）一根排水管的截面如图所示，已知排水管的半径OB＝10，水面宽AB＝12，如果再注入一些水，当水面AB的宽变为16时，则水面AB上升的高度为．【过关检测】一．选择题（共7小题）1．（2022春•市中区校级月考）如图，在⊙O中，OC⊥AB于点C，若⊙O的半径为10，OC＝5，则弦AB的长为（）A．5B．10C．5D．102．（2021秋•温州期末）如图，在⊙O中，半径OC⊥AB于点D．已知OC＝5，OD＝4，则弦AB的长为（）A．3B．4C．5D．63．（2021秋•嘉兴期末）如图，⊙O的直径AB＝12，弦CD垂直AB于点P．若BP＝2，则CD的长为（）A．2B．4C．4D．84．（2021秋•嵊州市期末）如图，CD是⊙O的弦，直径AB⊥CD，垂足为M，连结AD．若CD＝8，BM＝2，则AD的长为（）A．10B．5C．4D．35．（2021秋•东阳市期末）在圆柱形油槽内装有一些油，截面如图所示，已知截面⊙O半径为5cm，油面宽AB为6cm，如果再注入一些油后，油面宽变为8cm，则油面AB上升了（）cm．A．1B．3C．3或4D．1或7 6．（2021秋•宁波期末）把球放在长方体纸盒内，球的一部分露出盒外，其截面如图所示，已知EF＝CD＝6cm，则球的半径为（）A．3cm B．cm C．cm D．cm 7．（2021秋•拱墅区期中）如图，在⊙O中，直径AB＝10，弦DE⊥AB于点C，若OC：OA＝4：5，则DE的长为（）A．6B．7C．8D．9二．填空题（共8小题）8．（2021秋•余姚市期末）如图1，水车又称孔明车，是我国最古老的农业灌溉工具，是珍贵的历史文化遗产．如图2，圆心O在水面上方，且⊙O被水面截得的弦AB长为8米，半径为5米，则圆心O到水面AB的距离为米．9．（2021秋•瑞安市期末）如图，AB为⊙O的直径，弦CD⊥AB于点E，CD＝10，BE＝3，则AE长为．10．（2021秋•拱墅区期末）如图，一个底部呈球形的烧瓶，球的半径为5cm，瓶内原有液体的最大深度CD＝4cm．部分液体蒸发后，瓶内液体的最大深度下降为2cm，则截面圆中弦AB的长减少了cm（结果保留根号）．11．（2021秋•温州校级月考）如图是郑州圆形“戒指桥”，其数学模型为如图所示．已知桥面跨径AB＝20米，D为圆上一点，DC⊥AB于点C，且CD＝BC＝14米，则该圆的半径长为米．12．（2022•瑞安市开学）如图，矩形ABCD中，E，F分别是边AB，BC上的两个动点，将△BEF沿着直线EF作轴对称变换，得到△B′EF，点B′恰好在边AD上，过点D，F，B′作⊙O，连结OF．若OF⊥BC，AB′＝CF＝3时，则AE＝．13．（2021秋•镇海区期末）⊙O的弦AB的长为8cm，弦AB的弦心距为3cm，则⊙O的半径为cm．14．（2020•金华模拟）如图，依据九上教材中的丁字尺，小明开始自制丁字尺：F、A、D、E在同一直线上，AF⊥AB，AB∥CD，AF＝4cm，AD＝DE＝2cm．（1）现有一圆经过F、E，弧EF为劣弧，且与AB交于G，如果测得AG的长为10cm，那么圆的半径为；（2）小明在DC上制作单位刻度时不小心把尺子割断了，只余DM＝1cm，此时只运用这把残破的丁字尺的已知数据（一条线段不能分段测量且不能作延长线），能计算或测量（不计误差）得到的最大半径是．15．（2022•海曙区一模）如图，圆O的半径为4，点P是直径AB上定点，AP＝1，过P 的直线与圆O交于C，D两点，则△COD面积的最大值为；作弦DE∥AB，CH ⊥DE于H，则CH的最大值为．三．解答题（共5小题）16．（2021秋•西湖区校级月考）如图，CD为⊙O的直径，CD⊥AB于E，CE＝8，DE＝2，求AB的长．17．（2021•柯桥区模拟）如图，在⊙O中，过半径OD的中点C作AB⊥OD交⊙O于A、B两点，且AB＝2．（1）求OD的长；（2）计算阴影部分的周长．18．（2021秋•玄武区校级月考）如图，AB是⊙O直径，弦CD⊥AB于点E，过点C作DB 的垂线，交AB的延长线于点G，垂足为点F，连结AC．（1）求证：AC＝CG；（2）若CD＝EG＝8，求⊙O的半径．19．（2021秋•下城区校级月考）如图，有一座圆弧形拱桥，它的跨度AB为30m，拱高PM 为9m，当洪水泛滥到跨度只有15m时，就要采取紧急措施，若某次洪水中，拱顶离水面只有2m，即PN＝2m时，试求：（1）拱桥所在的圆的半径；（2）通过计算说明是否需要采取紧急措施．20．（2020秋•永嘉县校级期末）如图，AB是⊙O的直径，四边形ABCD内接于⊙O，OD 交AC于点E，AD＝CD．（1）求证：OD∥BC；（2）若AC＝10，DE＝4，求BC的长．。
