电梯门系统

电梯门机系统简介电梯门机系统是指电梯中用于开启和关闭电梯门的机械装置。

它是电梯系统中至关重要的一部分，负责保障乘客安全、提供舒适体验并实现楼层之间的快速交通。

组成部分电梯门机系统主要由以下几部分组成：1.门操作装置：负责控制电梯门的开启和关闭。

一般包括门锁、开门按钮、关门按钮等组件。

2.门运行驱动装置：负责驱动电梯门的运行。

常见的驱动装置有电机、减速器、链条等。

3.门控制系统：通过传感器和控制器实现对门机系统的控制与监测。

常见的控制系统包括 PLC（可编程逻辑控制器）等。

工作原理电梯门机系统的工作原理通常如下：1.开门过程：当电梯到达目标楼层时，门操作装置接收到开门信号，门锁释放并启动门运行驱动装置。

门机系统会慢慢打开电梯门，直到完全打开。

2.保持开门状态：当电梯处于停靠状态时，门操作装置将维持门的开启状态，以方便乘客上下电梯。

同时，门控制系统会通过传感器监测是否有人进出电梯。

3.关门过程：在乘客进出电梯后，门操作装置接收到关门信号，启动门运行驱动装置，门机系统会慢慢关闭电梯门，直到完全关闭。

功能与特点电梯门机系统具有以下功能与特点：1.快速响应：电梯门机系统需要能够快速响应开门和关门指令，以确保乘客的安全与便捷。

2.安全可靠：电梯门机系统需要保证在乘客进出时的安全性，防止夹伤等事故发生。

3.节能环保：电梯门机系统在设计上要考虑节能和降低噪音的要求，以提高电梯系统的整体效能。

4.自动化控制：电梯门机系统通常采用自动化控制，能够根据乘客流量和实时情况对门机运行进行调整。

维护与保养为确保电梯门机系统的正常工作，需要进行定期的维护和保养工作，主要包括：1.检查门机系统的运行状态，包括开门和关门的速度、稳定性等。

2.清洁门机系统的关键部件，如门锁、传感器等。

3.检查门机系统的电气连接，确保各个组件之间的连接良好。

结论电梯门机系统是电梯系统中不可或缺的组成部分，为乘客提供了安全、快速和便捷的服务。

通过持续的维护和保养，可以确保系统的稳定运行，并提高电梯系统的整体性能。

电梯主要的的安全保护系统电梯作为一种重要的交通工具，被广泛应用于各种场所，如大楼、商场、住宅楼等。

为了确保乘客的安全，电梯配备了多种安全保护系统。

本文将详细介绍电梯主要的安全保护系统，包括电梯门系统、紧急照明系统、电梯停止系统、轿厢失速保护系统、过载保护系统和层停非法操作保护系统等。

1. 电梯门系统电梯门系统包括轿厢门和楼层门，主要用来确保乘客进入和离开电梯时的安全。

其中，轿厢门通常由自动门机构控制，可以在开关门时自动检测周围是否有人或障碍物，以防止夹伤事故的发生。

楼层门通常由安全光幕或安全电眼控制，当有人或障碍物进入门口时，系统会迅速停止门的关闭，并保持门的打开状态，以避免伤害乘客或物品。

2. 紧急照明系统电梯配备了紧急照明系统，以确保在停电或其他突发情况下，乘客能够看到周围环境，减少恐慌和安全事故的发生。

紧急照明系统通常由备用电源供电，当主电源故障时，系统会自动切换到备用电源，保证照明灯的持续亮起。

3. 电梯停止系统电梯停止系统是电梯的核心保护系统之一，它主要负责监测电梯运行状态，并在紧急情况下主动停止电梯的运行，以保护乘客的安全。

电梯停止系统通常包括安全限速器、轿厢超速保护器和限位开关等。

安全限速器会监测轿厢的速度，当速度超过安全范围时，会主动刹住电梯；轿厢超速保护器会监测轿厢的加速度，当加速度超过安全范围时，会触发刹车系统，使电梯停止；限位开关会监测轿厢的位置，在特定位置上设置限位开关，当轿厢超过限制位置时，会触发停止系统，防止电梯越界。

4. 轿厢失速保护系统轿厢失速保护系统是电梯的一项重要安全装置，用于防止轿厢在运行过程中失速。

系统主要包括安全钳和紧急制动器等。

安全钳会自动夹紧轿厢导轨，当轿厢速度超过安全范围时，会触发安全钳，阻止轿厢继续向下运行；紧急制动器则会自动刹住轿厢，并且通过摩擦力阻止轿厢的运动。

5. 过载保护系统过载保护系统是为了防止电梯超载而设计的安全装置。

系统主要通过称重传感器来检测轿厢中物品或乘客的总重量。

电梯的门系统工作原理
电梯的门系统由门机、门轨、门扇和门锁等组成。

其工作原理如下：
1. 门机：电梯门机主要由电机、减速器和门机控制系统组成。

电机驱动减速器带动门机运动，从而实现门的开关。

2. 门轨：门轨是门扇滑动的轨道，安装在电梯井道内。

门轨的作用是引导门扇的开关运动，确保门的稳定性。

3. 门扇：门扇是门的主要部分，由门框、门板和门玻璃等组成。

门扇可以分为外门扇和内门扇，分别与电梯外部和内部相连。

4. 门锁：门扇上通常还配有门锁，用于保证门在关门状态下的固定，防止无人进出电梯时门扇意外打开。

电梯门系统的工作原理如下：
1. 开门过程：当电梯到达指定楼层时，门机接收到开门指令，电机启动带动减速器工作，门机控制系统控制门扇沿门轨滑动，门扇慢慢打开，直到完全敞开。

2. 停开门状态：当电梯处于开门状态时，门机控制系统保持门扇打开，并监测周围环境，以确保乘客安全。

3. 关门过程：当开门时间到达或收到关门指令时，门机控制系统控制电机反向运转，带动门机使门扇沿门轨滑动，门扇逐渐关闭。

门扇关闭时，门锁会自动锁定门扇，保证门扇固定。

4. 停关门状态：当电梯处于关门状态时，门机控制系统保持门
扇关闭，并保持门锁锁定，以确保电梯运行安全。

需要注意的是，电梯门系统配有多种安全装置，如红外感应器、安全光幕等，用于监测门扇周围的物体，以避免夹人等意外情况发生。

当感应到物体时，安全装置会自动停止关门或开门操作，以确保乘客的安全。

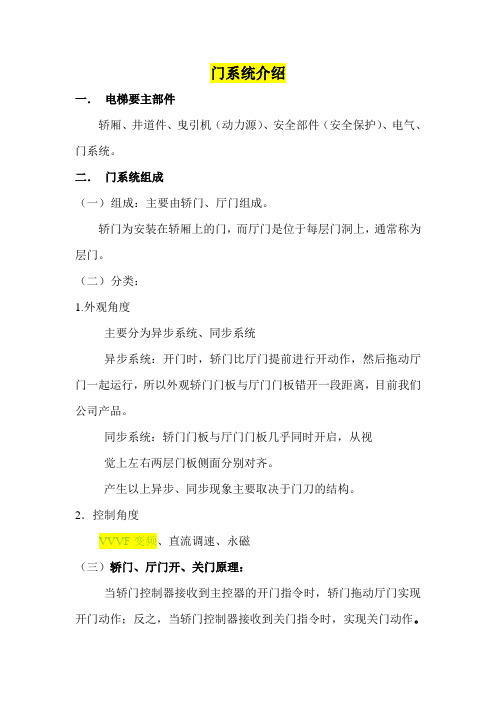

门系统介绍
一．电梯要主部件
轿厢、井道件、曳引机（动力源）、安全部件（安全保护）、电气、门系统。

二．门系统组成
（一）组成：主要由轿门、厅门组成。

轿门为安装在轿厢上的门，而厅门是位于每层门洞上，通常称为层门。

（二）分类：
1.外观角度
主要分为异步系统、同步系统
异步系统：开门时，轿门比厅门提前进行开动作，然后拖动厅门一起运行，所以外观轿门门板与厅门门板错开一段距离，目前我们公司产品。

同步系统：轿门门板与厅门门板几乎同时开启，从视
觉上左右两层门板侧面分别对齐。

产生以上异步、同步现象主要取决于门刀的结构。

2．控制角度
VVVF变频、直流调速、永磁
（三）轿门、厅门开、关门原理：
当轿门控制器接收到主控器的开门指令时，轿门拖动厅门实现开门动作；反之，当轿门控制器接收到关门指令时，实现关门动作。

三．
组成：主要由门机装置、、安全装置以及轿门地坎以及安装组成。

门机装置：为门系统的动力来源，通过它实现厅轿门的开、关门动作。

主要包括电机、控制器、减速机构、传动机构、导向机构、、轿门联锁开关等。

四．
组成：主要由厅门装置、门套、门板、、自闭装置、厅门地坎组成。

厅门装置，主要传动机构、导向机构、（7）
五、其它。

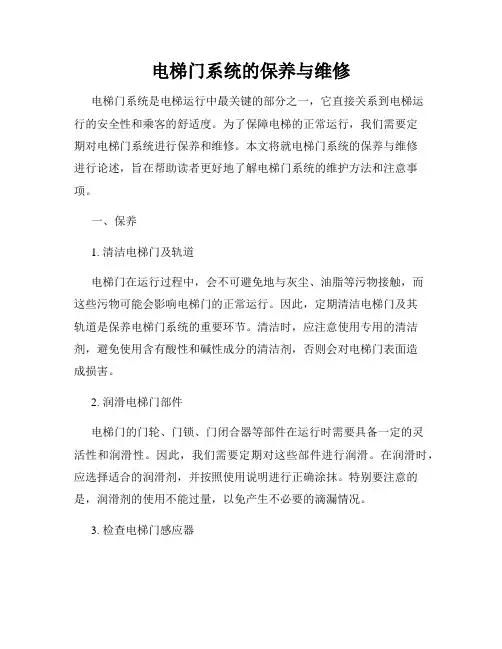

电梯门系统的保养与维修电梯门系统是电梯运行中最关键的部分之一，它直接关系到电梯运行的安全性和乘客的舒适度。

为了保障电梯的正常运行，我们需要定期对电梯门系统进行保养和维修。

本文将就电梯门系统的保养与维修进行论述，旨在帮助读者更好地了解电梯门系统的维护方法和注意事项。

一、保养1. 清洁电梯门及轨道电梯门在运行过程中，会不可避免地与灰尘、油脂等污物接触，而这些污物可能会影响电梯门的正常运行。

因此，定期清洁电梯门及其轨道是保养电梯门系统的重要环节。

清洁时，应注意使用专用的清洁剂，避免使用含有酸性和碱性成分的清洁剂，否则会对电梯门表面造成损害。

2. 润滑电梯门部件电梯门的门轮、门锁、门闭合器等部件在运行时需要具备一定的灵活性和润滑性。

因此，我们需要定期对这些部件进行润滑。

在润滑时，应选择适合的润滑剂，并按照使用说明进行正确涂抹。

特别要注意的是，润滑剂的使用不能过量，以免产生不必要的滴漏情况。

3. 检查电梯门感应器电梯门感应器是电梯门系统中的关键组成部分，它能够检测乘客进入或离开电梯，并控制电梯门的开闭。

因此，定期对电梯门感应器进行检查是必要的。

检查时，应验证感应器的工作是否正常，是否能够正确地识别人体和物体，以及是否能够快速响应并启动相应的开闭动作。

二、维修1. 定期维护电梯门导轨电梯门导轨是电梯门系统中的重要组成部分，它能够保证电梯门的稳定运行和准确开闭。

然而，长时间的使用和摩擦会导致导轨表面产生磨损和污垢，进而影响电梯门的运行。

因此，我们需要定期检查和维护电梯门导轨，及时清除污垢和涂抹导轨油，保证导轨表面的光滑度和平整度。

2. 及时更换磨损零部件电梯门系统中的零部件如门锁、门轮等在长时间的使用过程中可能会出现磨损现象。

一旦发现这些零部件存在磨损，应及时进行更换，以防止安全隐患的发生。

在更换过程中，应选用具有相同规格和性能的零部件，并确保其安装正确，以保证电梯门系统的正常运行。

3. 定期检查电梯门自动控制系统电梯门自动控制系统是电梯门系统中的核心部分，它能够实现电梯门的准确开闭。

电梯维保部件及要求1.电梯门系统电梯门系统是电梯的重要组成部分，它包括厅门、轿门和安全门。

厅门是设在轿门两侧的，并与轿门联动。

在电梯运行时，厅门应能自动关闭，并应具有防夹人的安全装置。

轿门是设在轿厢入口处的门，当电梯停层时，轿门应能打开。

安全门是设在底坑进口处的门，当底坑深度大于5m时，应在底坑进口处设置安全门。

2.电气控制系统电气控制系统是电梯的核心部分，它包括控制柜、曳引机、选层器和指示器等。

控制柜是用来控制电梯的启动、运行、停止和保护的装置。

曳引机是用来驱动电梯运行的装置，选层器是用来选择电梯运行方向的装置，指示器是用来显示电梯运行状态的装置。

3.曳引系统曳引系统是电梯的动力部分，它包括曳引机、曳引轮、钢丝绳和导向轮等。

曳引机是电梯的主要动力源，曳引轮是用来缠绕钢丝绳的装置，钢丝绳是用来传递动力和承载载荷的，导向轮是用来改变钢丝绳方向的装置。

4.导向系统导向系统是用来控制电梯沿垂直方向升降的系统，它包括导轨、导轨支架和导靴等。

导轨是用来确定电梯运行轨迹的轨道，导轨支架是用来固定和支撑导轨的装置，导靴是用来与导轨配合使轿厢沿导轨升降的装置。

5.安全保护系统安全保护系统是用来保护乘客和设备安全的系统，它包括限速器、安全钳、缓冲器、应急救援装置等。

限速器是用来限制电梯运行速度的装置，安全钳是用来将轿厢固定在导轨上的装置，缓冲器是用来吸收轿厢在紧急情况下的冲击力的装置，应急救援装置是用来在紧急情况下打开厅门的装置。

6.轿厢与对重装置轿厢和对重装置是电梯的重要部分，它们的主要功能是支撑和平衡轿厢的重量。

轿厢是乘客所在的区域，对重装置是与轿厢相关的另一部分，它通过钢丝绳和滑轮系统与轿厢连接，并平衡轿厢的重量。

7.井道设施井道设施包括照明设备、通风设备、安全供电设备以及紧急救生设备等。

照明设备应保证井道内光线充足，通风设备应保持井道内空气流通，安全供电设备应确保电梯在停电等突发情况下能够安全运行，紧急救生设备则应能够在发生紧急情况时提供必要的救援。

电梯门系统工作原理
电梯门系统主要由门机、门锁、门扇、门锁控制器等部分组成，其工作原理如下：
1. 开门信号触发
当电梯到达指定楼层时，开门信号触发电梯门打开。

开门信号可以来自于楼层按钮、门厅按钮或者是电梯内部的开门按钮。

2. 门机启动
门机是电梯门的驱动装置，通常由电机、齿轮箱、链条等组成。

当开门信号触发后，门机会启动并带动门扇打开。

3. 门锁控制器解锁
门锁控制器是电梯门的控制中心，它会接收开门信号并解锁门锁。

门锁控制器还会监控门的状态，防止门扇意外关闭。

4. 门扇打开
门机带动门扇打开后，乘客可以进出电梯。

同时，门锁控制器会检测门扇的开启状态并保证安全。

5. 关门信号触发
当电梯内的关闭按钮或门厅的关门按钮被按下时，关门信号触发。

门锁控制器会接收信号并关闭门锁。

6. 门扇关闭
门扇在门机的带动下逐渐关闭，门锁会自动上锁。

当门扇完全关闭时，电梯准备好再次启动。

以上就是电梯门系统的基本工作原理。

电梯门系统可靠的运转对
于电梯的安全与稳定性至关重要，因此也需要定期进行检修和维护。

电梯门系统介绍(总2页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
门系统介绍
一．电梯要主部件
轿厢、井道件、曳引机（动力源）、安全部件（安全保护）、电气、门系统。

二．门系统组成
（一）组成：主要由轿门、厅门组成。

轿门为安装在轿厢上的门，而厅门是位于每层门洞上，通常称为层门。

（二）分类：
1.外观角度
主要分为异步系统、同步系统
异步系统：开门时，轿门比厅门提前进行开动作，然后拖动厅门一起运行，所以外观轿门门板与厅门门板错开一段距离，目前我们公司产品大约13mm。

同步系统：轿门门板与厅门门板几乎同时开启，从视
觉上左右两层门板侧面分别对齐。

产生以上异步、同步现象主要取决于门刀的结构。

2．控制角度
VVVF变频、直流调速、永磁
（三）轿门、厅门开、关门原理：
当轿门控制器接收到主控器的开门指令时，轿门拖动厅门实现开门动作；反之，当轿门控制器接收到关门指令时，实现关门动作。

三．轿门
组成：主要由门机装置、门板、安全装置以及轿门地坎以及安装组成。

门机装置：为门系统的动力来源，通过它实现厅轿门的开、关门动作。

主要包括电机、控制器、减速机构、传动机构、导向机构、门刀装置、轿门联锁开关等。

四．厅门
组成：主要由厅门装置、门套、门板、外开锁装置、自闭装置、厅门地坎组成。

厅门装置，主要传动机构、导向机构、门锁装置（7）
五、其它
轿门锁。

2．层门和轿门的作用层门和轿门都是为了防止人员和物品坠入井道或轿内乘客和物品与井道相撞而发生危险，都是电梯的重要安全保护设施。

（原理与作用与地铁屏蔽门和车门类似）3．层门特别是电梯层门，是乘客在使用电梯时首先看到或接触到的部分。

是电梯很重要的一个安全设施，根据不完全统计，电梯发生的人身伤亡事故约有70％是由于层门的质量及使用不当等引起的。

因此，层门的开闭与锁紧是使电梯使用者安全的首要条件。

4．轿门、层门及其相互关系轿门是设置在轿厢入口的门，是设在轿厢靠近层门的一侧，供司机、乘客和货物的进出。

简易电梯，开关门是用手操作的称为手动门。

一般的电梯，都装有自动开启，由轿门带动的，层门上装有电气、机械联锁装置的门锁。

只有轿门开启才能带动层门的开启。

所以轿门称为主动门，层门称为被动门。

只有轿门、层门完全关闭后，电梯才能运行。

为了将轿门的运动传递给层门，轿门上设有系合装置（如门刀），门刀通过与层门门锁的配合，使轿门能带动层门运动。

为了防止电梯在关门时将人夹住，在轿门上常设有关门安全装置（防夹保护装置）。

（二）层门、轿门的型式及结构为了方便乘客和货物进出层门和轿厢，门的型式和结构都应适应这个要求，不仅能进出方便，且结构简单，构造科学。

1．门的型式电梯门主要有两类，即滑动门和旋转门，目前普遍采用的是滑动门。

滑动门按其开门方向又可分为中分式、旁开式和直分式三种，层门必须和轿门是同一类型的。

（1）中分式门门由中间分开。

开门时，左右门扇以相同的速度向两侧滑动；关门时，则以相同的速度向中间合拢，如图2—35 所示。

图2—35 中分式门（平面图）1—井道墙；2—门这种门按其门扇多少，常见的有两扇中分式和四扇中分式。

四扇中分式用于开门宽度较大的电梯，此时单侧两个门扇的运动方式与两扇旁开式门相同。

（2）旁开式门门由一侧向另一侧推开或由一侧向另一侧合拢，如图2—36 所示。

按照门扇的数量，常见的有单扇、双扇和三扇旁开门。

图2—36 旁开式门（平面图）1—井道墙；2—门当旁开式门为双扇时，两个门扇在开门和关门时各自的行程不相同，但运动的时间却必须相同，因此两扇门的速度有快慢之分。
