放线验线管理规定第一篇：放线验线管理规定放线验线管理规定吴江经济开发区建设工程规划放线验线管理规定（试行）建设工程规划放线、验线是城乡规划实施管理的重要环节，是城乡规划建设具体实施的有效保障。

根据相关法律、法规，结合我区实际，制定本规定。

建设工程规划放线、验线管理分为两步实施：规划放线成果验收及工程基础±0.00规划核实。

视项目性质分为工业项目和非工业项目进行如下操作：1、工业项目1.1 规划放线成果验收建设单位在领取《建设工程规划许可证》后，委托具相应资质的测绘单位（视情况也可委托具备测绘技术人员的施工单位）对经审定的工程总平面图进行现场放线，并通知规划部门进行实地验线。

工程现场须保证放线标志正确、清晰设置，并现场做好《建设工程放线定位验收记录表》。

规划部门自受理之日起3个工作日内至现场进行核实（因不可抗拒的天气因素，时间顺延），符合规划要求的在《放线定位验收记录表（工业项目）》登记并存档，作为建设工程过程管理的依据。

1.2 工程基础±0.00规划核实建设项目施工至基础±0.00时，建设单位向规划部门提出核实申请。

工程现场须保证±0.00标志已正确、清晰设置。

规划部门自受理之日起3个工作日内至现场进行核实（因不可抗拒的天气因素，时间顺延），符合规划要求的核发《放线定位验收记录表（工业项目）》，作为建设工程过程管理的依据。

2、非工业项目2.1 规划放线成果验收2.1.1 建设单位在工程总平面图经规划部门审定并领取《规划审查意见（建设工程）》后，委托测绘单位（具备工程测绘资质）对经审定的工程总平面图进行现场放线，并制作《建设工程放线测量技术报告》。

2.1.2 放线报告文本除符合测绘行业技术成果规范外，同时必须反映以下内容：⑴、《城市规划测绘资格证书》编号，审定人、审核人、项目负责人签名，测绘单位技术成果专用章等完整内容；⑵、放线测绘依据、技术总结，以及其他需要注明的事项；⑶、放线成果图和电子文件，并标注以下内容：a、用地红线、道路坐标；b、建筑物坐标、间距及与现状建筑物、道路、河道、高压线等的距离关系；c、地下室范围、坐标、出入口位置。

建设工程规划验线第一篇：建设工程规划验线建设工程规划验线（初验、复验）验线程序初验：建设工程规划放线后，建设单位持《建设工程定位放线测量报告》向市城乡规划主管部门提出初验申请→市城乡规划主管部门依据经局审定的总平面布置图、施工图、放线报告对桩位进行验线→初验合格的下发《建设工程规划验线（初验）合格单》；初验不合格的根据实际情况进行纠正或重新放线。

初验与放线可同步进行。

初验合格的，规划管理科、督查科现场经办人分别在《建设工程放线表》、《建设工程验线表（初验、复验）》上签署意见。

复验：建设工程基础开挖完毕和施工至±0.00时，建设单位向市城乡规划主管部门提出复验申请→市城乡规划主管部门依据经审定的总平面布置图、施工图对建筑基础位置及标高±0.00进行检验→复验合格，下发《建设工程规划验线（复验）合格单》，并准予进入下一步工序施工，复验不合格的，应向建设单位下发停工整改通知书。

第二篇：建设工程规划放线验线办事指南建设工程规划放线验线办事指南1.事项名称建设工程规划放线验线2.颁发的证件及有效期《建设工程规划放线通知书》；有效期：长期。

3.审批类型及法律效力审核，是建设工程开工前对规划设计条件的核实，作为规划验收的依据。

4.设定依据《中华人民共和国城乡规划法》（中华人民共和国主席令第七十四号，由中华人民共和国第十届全国人民代表大会常务委员会第三十次会议于2007 年 10 月 28 日通过，自 2008 年 1 月 1 日起施行）5.审批条件 1、符合已批的规划条件 2、符合《建设工程规划许可证》； 3、符合国家相关的法律、法规、规范和技术标准要求； 4、符合相关行业规范要求； 5、各项申请文件、资料和图纸完备。

6.申请资料*1、申请人身份证明材料：（同一建设单位，同一建设项目已提供此项资料的可免原件）（1）个人的，身份证复印件（核原件）1 份；（2）企业的，提供工商营业执照复印件及法定代表人或负责人证明原件各 1 份；（3）事业单位或其他社团组织，提供政府批准成立的批准文件复印件（核原件）或核准登记证明原件、法定代表人或单位负责人证明原件各1 份；（4）国家机关的，提供法定代表人或单位负责人证明原件 1 份；（5）单位或个人授权他人代理的，提供授权委托书原件及委托代理人个人身份证复印件（核原件）各 1 份；（6）境外企业、组织及个人提交的身份证明按规定需经过见证或认证（原件1 份），香港和澳门的需经司法部授权的律师见证（原件 1 份）； *2、《建设工程规划放线验线申请表》一份；*3、《建设工程规划放线技术报告格式样本》（新开工工程提交）；*4、《建设工程规划许可证》（经校对的复印件）一份；*5、已批规划条件附图（经校对的复印件）一份；*6、已批报建规划总平面图（经校对的复印件）及电子文件各一份；*7、已批报建首层建筑平面图（经校对的复印件）及电子文件各一份。

建设工程为什么要放线、验线和复线？建设工程经规划、报建批准后，为了保证建设按规划确定红线进行，必须进行放线。

建设工程经放线后，在运土施工之前，必须检验校核放线结果即验线，确保放线正确无误。

建设工程经验线后施工，在基础工程进入±0.00时（管线工程覆土前，道路工程浇筑前），必须经过复线检查，以确保施工单位严格按验线结果正确施工，复线时一旦发现在验线基础上扩、改建的，须立即通知建设单位予以纠正。

建设工程经过放线、验线、复线这三个环节后，就能确保建设工程按规划红线实施。

二、建设工程放线、验线、复线管理的程序怎样？建设单位或个人办理完毕报建手续，在报建批复的有效期内来到市规划局申请放、验线。

放、验线完毕，经办人须将结果（图形、文档）输入"测绘科管理子系统"，并填写〈〈市规划局放、验线及复线通知书〉〉报科长审核，科长按工程类别报分管局长审批，加盖专用章后发出，同时发给建设单位〈〈建设工程规划报建执照〉〉。

建（构）筑物在基础工程完成并成并进入±0.00时（管线铺设覆土前，道路工程式浇筑前），建设单位提前三天带〈〈复线通知书〉〉预约复线事宜，经办人去现场复线后在〈〈复线通知书〉〉上签字交科长审核后加盖复线专用章。

三、建设工程竣工后还要办什么手续？建设单位（或个人）在工程竣工后（下地管线覆土前）应备齐〈〈建设工程规划许可证〉〉及其附图、附件、〈〈市规划局放、验线表及复线通知书〉〉、竣工测量图等资料到本局"窗口"申办规划验收。

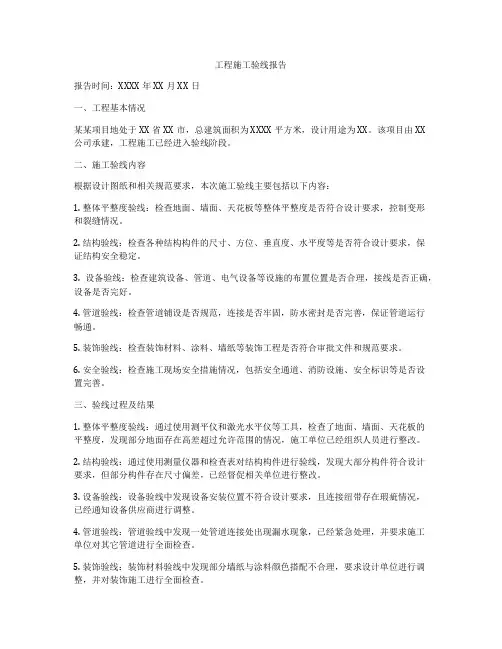

工程施工验线报告报告时间：XXXX年XX月XX日一、工程基本情况某某项目地处于XX省XX市，总建筑面积为XXXX平方米，设计用途为XX。

该项目由XX公司承建，工程施工已经进入验线阶段。

二、施工验线内容根据设计图纸和相关规范要求，本次施工验线主要包括以下内容：1. 整体平整度验线：检查地面、墙面、天花板等整体平整度是否符合设计要求，控制变形和裂缝情况。

2. 结构验线：检查各种结构构件的尺寸、方位、垂直度、水平度等是否符合设计要求，保证结构安全稳定。

3. 设备验线：检查建筑设备、管道、电气设备等设施的布置位置是否合理，接线是否正确，设备是否完好。

4. 管道验线：检查管道铺设是否规范，连接是否牢固，防水密封是否完善，保证管道运行畅通。

5. 装饰验线：检查装饰材料、涂料、墙纸等装饰工程是否符合审批文件和规范要求。

6. 安全验线：检查施工现场安全措施情况，包括安全通道、消防设施、安全标识等是否设置完善。

三、验线过程及结果1. 整体平整度验线：通过使用测平仪和激光水平仪等工具，检查了地面、墙面、天花板的平整度，发现部分地面存在高差超过允许范围的情况，施工单位已经组织人员进行整改。

2. 结构验线：通过使用测量仪器和检查表对结构构件进行验线，发现大部分构件符合设计要求，但部分构件存在尺寸偏差，已经督促相关单位进行整改。

3. 设备验线：设备验线中发现设备安装位置不符合设计要求，且连接纽带存在瑕疵情况，已经通知设备供应商进行调整。

4. 管道验线：管道验线中发现一处管道连接处出现漏水现象，已经紧急处理，并要求施工单位对其它管道进行全面检查。

5. 装饰验线：装饰材料验线中发现部分墙纸与涂料颜色搭配不合理，要求设计单位进行调整，并对装饰施工进行全面检查。

6. 安全验线：通过现场巡查和安全记录检查，发现安全帽、安全绳等个人防护装备存在不当使用现象，已经对相关工人进行安全培训。

四、建议和改进措施在该次施工验线中发现了一些问题和不足，为保证工程质量和施工安全，建议相关单位采取以下改进措施：1. 加强施工验线和质量监督，严格按照设计要求进行施工，确保每个验收环节都合格。

建设工程规划验线管理办法（试行）第一条为加强工程验线工作的规范管理，根据《河北省城市规划条例》第二十九条，结合本规划区实际，制定本办法。

第二条在规划区范围内进行的一切建设行为，须遵守本办法。

本办法所称建设，是指在规划区内新建、扩建、改建建筑物、构筑物及其他改变地形地貌的活动。

第三条在规划区内的建设工程必须按批准的建设工程规划许可证或规划建设局规划科（以下简称“规划科”）提供放线图纸确定的内容进行，建设单位在建设工程场地平整完毕，按规划要求应拆除原有建筑物（构筑物）全部拆除后，委托经规划建设局核准具备相应规划定位放线资质的测绘单位进行定位放线。

第四条测绘单位在定位放线时应符合下列要求：（一）放线必须依据总体规划、控制性详细规划以及建设工程规划许可及附件、附图或规划科提供放线图纸确定的内容进行；（二）放线严格按《城市测量规范》（CJJ8-99）实施，并统一使用规划建设局指定的平面坐标和高程系统；（三）对因地形图引起的建筑位置、尺寸、间距等误差或规划设计图纸上数据错漏影响正常放线的，应经规划建设局规划科核准并纠正后再予以放线；（四）放线人员不得擅自变更规划许可内容及核准的建筑尺寸。

第五条放线完成后，测绘单位应向建设单位提交《建设工程放线测量成果》。

第六条工程开工前，建设单位应持下列文件到规划科以书面形式申请验线：申请报告、建设工程规划许可证审批单（复印件）或规划科下发的放线图、《建设工程放线测量成果》。

第七条验线人员接到验线申请后，应在2个工作日内组织建设单位、测绘单位、施工单位、设计单位、监理单位，召开现场交底会给予验线，验线时核准并完成以下内容：（一）定位放线测绘单位资质是否符合规划要求；（二）查验现场拆迁及管线改造情况是否符合规划要求；（三）告知建设单位在建设过程中应遵守的规划要求和注意事项；（四）核对建设工程放线位置、尺寸、标高等是否符合规划要求；（五）核对放线建筑边沿和相邻建筑物间距、退让道路红线距离等是否符合规划要求；（六）对由于地形图误差引起的影响正常放线的问题，提出解决方案；确需修改核准尺寸的，必须经原审批部门核准后重新验线。

一．受力钢筋的弯钩和弯折应符合下列规定：1. HPB235 级钢筋末端应作 180°弯钩，其弯弧内直径不应小于钢筋直径的2.5 倍，弯钩的弯后平直部份长度不应小于钢筋直径的 3 倍；2. 当设计要求钢筋末端需作 135°弯钩时， HRB335 级、 HRB400 级钢筋的弯 弧内直径不应小于钢筋直径的 4 倍，弯钩的弯后平直部份长度应符合设计要求；3. 钢筋作不大于 90°的弯折时， 弯折处的弯弧内直径不应小于钢筋直径的 5 倍。

4. 弯钩的制作必须符合图纸设计要求。

(按每工作班同一类型钢筋、 同一加工设备数量抽查不应少于 3 件；用钢尺在 钢筋料场现场抽查)二．钢筋加工的形状、尺寸应符合设计要求，其偏差应符合下表的规定。

钢筋加工的允许偏差允 许 偏 差 (mm) 受力钢筋顺长度方向全长的尺±10±20 ±5三．质量问题注意事项1．为防止浮现成型尺寸不许，下料计算应精确，加工时应有控制角度的保证措施。

2．浮现箍筋制作不规方，拐角不成 90°，或者两对角线长度不相等：浮现此 现象的主要原因是箍筋边长成型尺寸与图纸要求相差过大； 没有严格控 制弯曲角度；一次弯曲多个箍筋时没有逐根对齐。

3．避免成型钢筋变形，成型后搬运、堆放要轻拿轻放，放置地点要平整，尽量按照施工需要运去现场并按使用先后堆放，以减少不必要的翻找。

4. 在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围，防止绑扎接头内混入对焊接头。

四．成品保护1．钢筋加工后， 按钢筋型号、绑扎部位分类堆放，并做好标志，堆放场地 应清理干净，做好排水工作， 钢筋应堆放在垫木或者砌好的砖墩上。

2．现场钢筋随用随运， 未用完的钢筋及时收回， 防止钢筋随处放置被压弯。

五．总结现场成型钢筋由于数量庞大， 种类繁多， 容易浮现下料长度发生错误， 或者运 了不同尺寸的成型钢筋， 导致材料不必要的浪费。

阅读使人充实，会谈使人敏捷，写作使人精确。

——培根委托书编号：建筑物放线（验线）测量技术报告建设单位（个人）：建设工程规划许可证：建设项目名称：建筑单体名称：测量单位：编制人：审核人：批准人：法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。

．阅读使人充实，会谈使人敏捷，写作使人精确。

——培根XXXXXXXXXXXXXXXXXXXX年X月X日一、项目概述受XXX公司的委托，我室于20XX年XX月XX日对XX项目A16栋，A14栋、1号楼进行建筑物放线（定线），共定桩位X 点（J１-JX）。

二、坐落地点与规划用地许可证中的坐落地点相一致三、作业依据1、《城市测量规范》（CJJ/T8-2011）；2、《工程测量规范》（GB50026-2007）；3、《数字测绘成果质量检查与验收》（GB/T18316-2008）；4、建设单位提供的《建设工程规划许可证》；5、建设单位提供的规划管理部门审批图件；6、其它国家规划、测绘法律法规。

三、平面高程依据1、平面坐标系统采用XXXX坐标系，高程系统采用XXX高程基准。

2、已知二级控制点：XXX，XXX。

（详见控制成果表）四、放样方法说明法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。

．阅读使人充实，会谈使人敏捷，写作使人精确。

——培根1）、作业方法：采用XXXX全站仪在XXX控制点进行设站，定向XX控制点，经测边测角检查坐标无误后，进行定桩测量，每桩定桩完成后进行校核，校核无误后进行两次桩位坐标采集，两次桩位坐标数据平均值作为桩位坐标成果。

2）定线桩标志：土质地面使用木桩，桩面以铁钉作为定线标志；硬质地面用水泥钉或刻“十”标示。

3）精度要求：所放桩位的位置与规划许可的位置之差（按平面坐标计算）中误差不应大于±5MM。

五、质量结论经使用徕卡TC402全站仪重新设站检查，桩位坐标符合《城市测量规范》第9.2款中有关规定的要求,其它要求符合《城市测量规范》和《工程测量规范》等相关规定，可交付甲方使用。

建筑物验线（±0.00验线）一、办事项目名称（类型）建筑物验线（±0.00验线）二、项目类型行政许可项目三、办理内容对施工到±0.00位置的建筑物进行验线。

四、法律依据《中华人民共和国测绘法》（全文附后）五、办理方式窗口办理六、受理条件建筑单体施工到±0.00位置且外框轴线已弹好。

七、申请材料（一）建设用地红线图（蓝线图、用地范围示意图）；（二）总平面布置图（加盖厦门市规划局建设工程规划许可证图纸专用章或图纸审核章）；（三）一层平面图（加盖厦门市规划局建设工程规划许可证图纸专用章或图纸审核章）；（四）建设工程规划许可证；（五）建设工程放样验线测量示意图（单体放样资料）。

八、申请表格厦门市测绘与基础地理信息中心工程测量业务委托书九、申请受理机关厦门市测绘与基础地理信息中心十、审批决定机关厦门市测绘与基础地理信息中心十一、受理程序窗口收件--实地测量--资料整理--两级质检—审批--窗口发件。

十二、办理时限7个工作日。

十三、法律效力建设工程竣工验收的前置条件，是规划批后管理的重要环节。

十四、缴费项目和标准以件（幢）为计费单位，每件（幢）收费2594.32元。

（国测财字[2002]3号）十五、年审或年检要求不需年审及年检十六、办理过程中的救济权利十七、受理地点、时间、监督机构及公示网站（一）办理机构的地址、联系电话1、属思明区、湖里区的，在市国土资源与房产管理局综合服务大厅30－32号窗口受理，联系电话：5108119、5103497。

2、属海沧区的，在市国土房产局海沧分局窗口受理（海沧区行政中心一楼），联系电话：6803130。

3、属集美区的，在市国土房产局集美分局窗口受理（集美区杏南路72号），联系电话：62289174、属同安区的，在同安区行政审批服务中心受理（同安城南大街农业银行五楼），联系电话：7558553。

5、属翔安区的，在翔安人力资源大厦二楼服务大厅受理，联系电话：7889067；也可在同安区行政审批服务中心受理（同安城南大街农业银行五楼），联系电话：7558553。

建筑验线相关标准-概述说明以及解释1.引言1.1 概述建筑验线是指在建筑物竣工前，通过专业机构对建筑结构及各项工程进行检测和核验的过程，其重要性不言而喻。

建筑验线是确保建筑物安全、稳定性和质量的重要环节，也是保障建筑工程投资和利益的有效手段。

本文将介绍建筑验线相关标准，探讨建筑验线的定义、重要性以及实施方法，希望能对建筑行业的发展和建设安全起到一定的指导作用。

1.2文章结构文章结构部分内容如下：文章结构部分将讨论本文的整体布局和组织方式。

本文将分为引言、正文和结论三个部分，每个部分又包含若干小节。

具体结构如下：引言部分包括概述、文章结构和目的三个小节。

在概述小节中，将对建筑验线相关标准进行简要介绍和概括；文章结构小节将介绍本文的整体组织架构和分章节安排；目的小节将阐明本文撰写的动机和目的，以引导读者对接下来的内容进行深入理解。

正文部分将分为三个小节：建筑验线的定义和重要性、相关标准介绍和建筑验线的实施方法。

在定义和重要性小节中，将详细解释建筑验线的概念和意义，为后续讨论奠定基础；相关标准介绍小节将介绍与建筑验线相关的标准体系和规范要求；建筑验线的实施方法将探讨如何有效地进行建筑验线工作，并确保施工质量和安全。

结论部分将总结本文对建筑验线相关标准的探讨，并提出对建筑验线工作的启示和展望建筑验线标准未来发展的建议。

通过对建筑验线相关标准的分析和思考，本文旨在为建筑验线工作者提供参考和指导，促进行业的规范化和提升。

1.3 目的建筑验线是建筑工程中非常重要的一个环节，其主要目的在于确保建筑工程的质量和安全。

通过建筑验线，可以及时发现和解决建筑工程中的质量问题，确保建筑物的结构和功能符合规定标准。

同时，建筑验线还可以保障建筑工程的施工进度，及时发现并处理施工中的问题，避免延期和额外成本的发生。

除此之外，建筑验线还可以为建筑工程的后续维护和管理提供重要的参考依据。

通过建筑验线记录的相关数据和信息，可以为建筑物后期的检修和维护工作提供有力支持，延长建筑物的使用寿命，提高建筑物的整体价值。
