10kV配网典型设计软件简介北京恒华集团云南电顾电力工程技术有限公司二零一零年10kV配网典型设计软件简介1.前言《10kV配网典型设计软件》是北京恒华伟业科技发展有限公司针对10kV 电网线路设计工作开发的一套方便、实用的辅助设计软件，可以广泛服务于电网规划建设单位、电网设计单位、电网运行管理单位的城市电网、农村电网配电线路设计工作。
北京恒华伟业科技发展有限公司（，下简称北京恒华）自2004年开始进行《10kV配网典型设计软件》的研发工作，并于2005年开始逐步投入使用。
在国家电网公司发布的《国家电网公司输变电工程典型设计》（2007年3月，中国电力出版社出版）之后，北京恒华结合《典型设计》的内容和实际应用中发现的需求对软件进行了改造升级。
北京电力公司发布的《北京电力公司配电网五统一技术标准——配电网架空线路典型设计》后，北京恒华于2008年与北京电力设计院合作，结合北京地区电网设计工作以及材料选择的特点，对软件进行了再次改版，发布了《10kV配网典型设计软件》的北京地区使用版本，并在北京地区2008年度的配网消隐工程、重载配网线路改造工程、大型技改工程中得到了广泛应用。
尤其，针对云南电网规划建设的要求，《10kV配网典型设计软件》完全融合了云南电网公司2009年12月颁布发行的《云南电网公司城农网10kV及以下配电线路通用设计V3.0（试行）》的设计规范，参考了云南电网公司2009年8月颁布发行的《云南电网公司10kV及以下项目设计成果交付标准》的要求，并结合了电力设计院的设计习惯，极大的方便和规范了10kV配网设计工作。
目前，北京恒华已经开发形成一套符合国家电网公司及南方电网公司典型设计要求的线路设计软件，并在与用户合作发展的过程中获得了丰富的线路设计工作配合经验。
现在《10kV配网典型设计软件》已经发展成为能够结合地区特点，形成对本地区线路设计工作产生巨大帮助作用的辅助工具，并在2008年获中国电力规划设计协会2008年电力勘测设计行业优秀QC成果奖（电规协标[2008]43号文）。

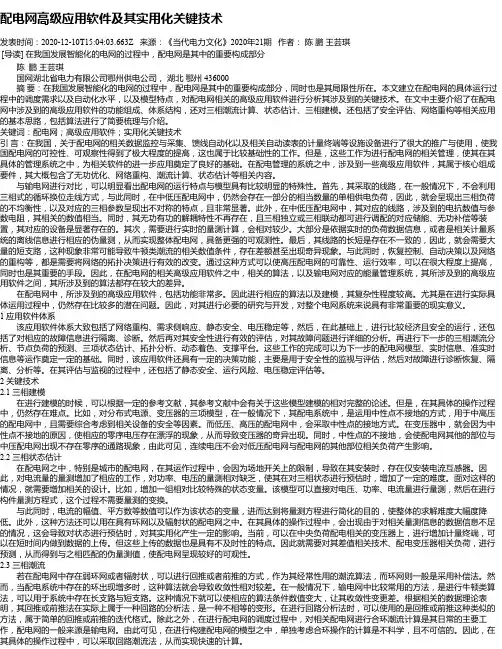

配电网高级应用软件及其实用化关键技术发表时间：2020-12-10T15:04:03.663Z 来源：《当代电力文化》2020年21期作者：陈鹏王芸琪[导读] 在我国发展智能化的电网的过程中，配电网是其中的重要构成部分陈鹏王芸琪国网湖北省电力有限公司鄂州供电公司，湖北鄂州 436000摘要：在我国发展智能化的电网的过程中，配电网是其中的重要构成部分，同时也是其局限性所在。
本文建立在配电网的具体运行过程中的调度需求以及自动化水平，以及模型特点，对配电网相关的高级应用软件进行分析其涉及到的关键技术。
在文中主要介绍了在配电网中涉及到的高级应用软件的功能组成、体系结构，还对三相潮流计算、状态估计、三相建模。
还包括了安全评估、网络重构等相关应用的基本思路，包括算法进行了简要梳理与介绍。
关键词：配电网；高级应用软件；实用化关键技术引言：在我国，关于配电网的相关数据监控与采集、馈线自动化以及相关自动读表的计量终端等设施设备进行了很大的推广与使用，使我国配电网的可控性、可观察性得到了极大程度的提高，这也属于比较基础性的工作。
但是，这些工作为进行配电网的相关管理，使其在其具体的管理系统之中，为相关软件的进一步应用奠定了良好的基础。
在配电管理的系统之中，涉及到一些高级应用软件，其属于核心组成要件，其大概包含了无功优化、网络重构、潮流计算、状态估计等相关内容。
与输电网进行对比，可以明显看出配电网的运行特点与模型具有比较明显的特殊性。
首先，其采取的线路，在一般情况下，不会利用三相式的循环换位走线方式，与此同时，在中低压配电网中，仍然会存在一部分的相当数量的单相供电负荷，因此，就会呈现出三相负荷的不均衡性，以及对应的三相参数呈现出不对称的特点，且非常显著。
此外，在中低压配电网中，其对应的线路，涉及到的电抗数值与参数电阻，其相关的数值相当。
同时，其无功有功的解耦特性不再存在，且三相独立或三相联动都可进行调配的对应储能、无功补偿等装置，其对应的设备是显著存在的。

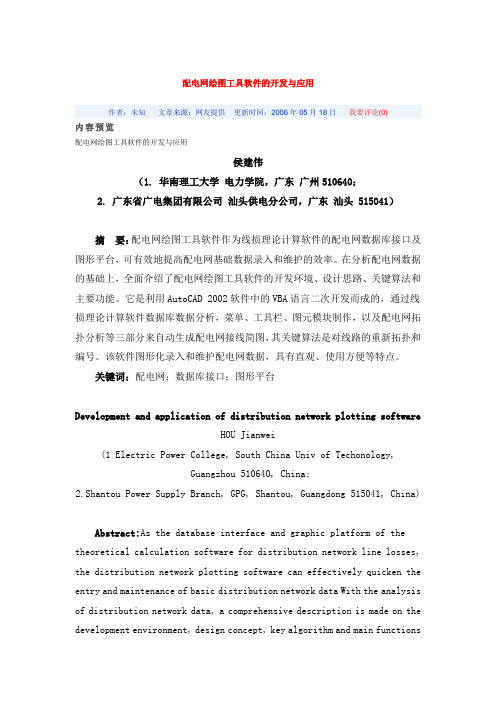

配电网绘图工具软件的开发与应用作者：未知文章来源：网友提供更新时间：2006年05月18日我要评论(0)内容预览配电网绘图工具软件的开发与应用侯建伟（1. 华南理工大学电力学院，广东广州510640；2. 广东省广电集团有限公司汕头供电分公司，广东汕头 515041）摘要：配电网绘图工具软件作为线损理论计算软件的配电网数据库接口及图形平台，可有效地提高配电网基础数据录入和维护的效率。
在分析配电网数据的基础上，全面介绍了配电网绘图工具软件的开发环境、设计思路、关键算法和主要功能。
它是利用AutoCAD 2002软件中的VBA语言二次开发而成的，通过线损理论计算软件数据库数据分析，菜单、工具栏、图元模块制作，以及配电网拓扑分析等三部分来自动生成配电网接线简图，其关键算法是对线路的重新拓扑和编号。
该软件图形化录入和维护配电网数据，具有直观、使用方便等特点。
关键词：配电网；数据库接口；图形平台Development and application of distribution network plotting softwareHOU Jianwei(1 Electric Power College, South China Univ of Techonology,Guangzhou 510640, China;2.Shantou Power Supply Branch, GPG, Shantou, Guangdong 515041, China)Abstract:As the database interface and graphic platform of the theoretical calculation software for distribution network line losses, the distribution network plotting software can effectively quicken the entry and maintenance of basic distribution network data With the analysis of distribution network data, a comprehensive description is made on the development environment, design concept, key algorithm and main functionsof the software It is secondarily developed using VBA language in AutoCAD 2002, and can automatically generate distribution network connection schematic in three steps including analysis of data in the database of line loss theoretical calculation software, making of menu, toolbar and primitive blocks, and distribution network topology analysis Its key algorithm lies in the retopology and recoding for the lines The software graphically enters and maintains distribution network data and is of visual and convenient capabilities.Key words:distribution network; database interface; graphic platform为更好地开展电力网降损节能工作，各级电力部门都要定期进行线损理论计算。

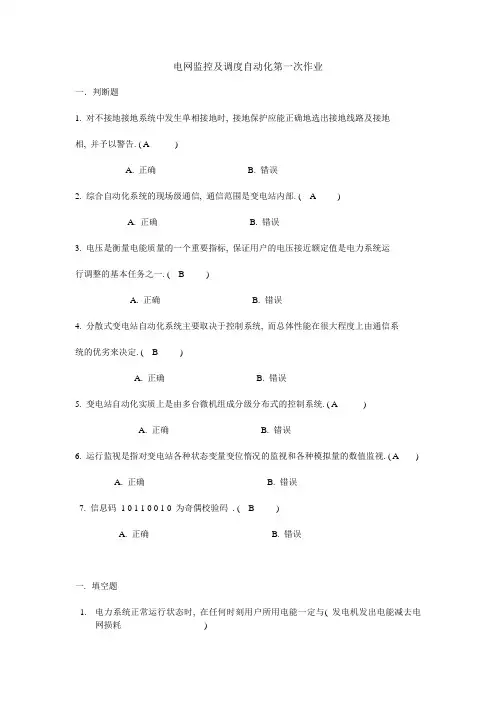

电网监控及调度自动化第一次作业一．判断题1. 对不接地接地系统中发生单相接地时, 接地保护应能正确地选出接地线路及接地相, 并予以警告. ( A )A. 正确B. 错误2. 综合自动化系统的现场级通信, 通信范围是变电站内部. ( A )A. 正确B. 错误3. 电压是衡量电能质量的一个重要指标, 保证用户的电压接近额定值是电力系统运行调整的基本任务之一. ( B )A. 正确B. 错误4. 分散式变电站自动化系统主要取决于控制系统, 而总体性能在很大程度上由通信系统的优劣来决定. ( B )A. 正确B. 错误5. 变电站自动化实质上是由多台微机组成分级分布式的控制系统. ( A )A. 正确B. 错误6. 运行监视是指对变电站各种状态变量变位惰况的监视和各种模拟量的数值监视. ( A )A. 正确B. 错误7. 信息码1 0 1 1 0 0 1 0 为奇偶校验码. ( B )A. 正确B. 错误一.填空题1.电力系统正常运行状态时, 在任何时刻用户所用电能一定与( 发电机发出电能减去电网损耗)的电能相等.2. 电力系统运行的可靠性及其电能供电量与电力系统( 自动化水平) 有密切的关系.3. 国家电力数据网同时承载着实时, ( 准实时控制业务) 及管理信息业务.4. 网络结线分析是将网络的物理模型(结点模型) 转化为(数学模型) ,也称为母线模型.5. 电网监控与调度自动化系统的信息采集和命令执行子系统是指设置在发电厂和变电站的( 远动终端).6. 在RTU 遥测量输入通道中, A /D 转换器转换的速度,精度直接关系到( 遥测信息)的处理量和精度.7. 变电站自动化系统是一个( 技术密集) , 多种专业技术相互交叉, ( 相互配合)的系统.8. 配电自动化系统的主要目的是在于( 尽量减少停电面积)和( 缩短停电时间).9. 配电自动化要求能通过( 遥控) 和( 遥调), 在控制中心就能对配电网进行必要的操作.10. 变电站自动化是自动化技术, ( 计算计技术) 和( 通信技术)等高科技技术在变电站领域的综合应用.二．问答题1.在电网监控与调度自动化中,有哪些主要的高级应用软件? 各有什么主要作用?主要的高级应用软件有三大类：（1）发电控制类软件主要实现自动发电控制、发电成本分析、交换计划评估和机组计划等。
第一章概述1.名词解释1）配电系统：配电区域内的配电线及配电设施的总称。
它由变电站、配电站、配电变压器及二次变电站以下各级线路、发电厂直配线路和进户线及用电设备组成。
2）配电系统自动化:（DSA)“是利用现代电子、计算机、通信及网络技术,将配电网在线数据和离线数据等配电网数据和用户数据、电网结构和地理图形进行信息集成,构成完整的自动化系统，实现配电网及其设备正常运行及事故状态下的监测、保护、控制、用电和配电管理的现代化。
”3）SCADA：（SCADA系统)即数据采集与监视控制系统。
是以计算机为基础的生产过程控制与调度自动化系统。
它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。
4）SA（变电站自动化)：包括配电所、开关站自动化。
它是利用现代计算机技术、通信技术将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护,以及与调度通信等综合性的自动化功能。
