鲁班算量软件实际操作中注意要点

鲁班安装算量软件应用技巧笔者使用鲁班安装算量软件从8.0版至今11.1.0版已有两年，随着实际工程中疑难问题的增多软件的处理办法也层出不穷。

从鲁班安装软件角度出发，分为点、线、面三大类构件再结合CAD平台灵活性大大增强可操作性和分类明细。

现在是数字时代，在高速发展的社会中只有适者才能生存。

下文是笔者结合软件如何处理实际工程中出现的疑难问题的一些心得感受！转化图例表在做三大类型的点构件时，“设备转化”和“图例表转化”功能非常好使，相同图形提取一次CAD二维图形分类编辑对应参数即可一步到位转化出所有点状设备。

不像以前拿着铅笔在蓝图做标记一个个去统计分类。

10.0版本新功能“图例表转化”很多同仁反映识别不了设备，转化出来都是0个设备。

笔者在此也探索了一段时间，总结出以下原因和解决方法。

（如图2）图2原因：1）电子版图中图例表不符合鲁班安装软件转化的要求，软件要求图例表中的横、竖线段边框是一条整体线段；2）CAD平面图形中的图形带有其他软件绘制三维图形，导致转化失败；3）平面图中的二维设备图形与图例中的图形大小不一，在转化中鲁班软件要求图例表中图形大小、形状统一者才能识别转化，如图形不一则出现设备转化出0个设备出现。

解决方法：1）必须保持图例表线框线条整体性；2）把平面图形中的图形带有其他软件绘制三维图形用CAD中“X”（分解）命令分解图形；3）以“图2”中点取左边框内的图例重新提取平面图中的二维图形。

消防喷淋上下喷管问题：在软件“消防”专业喷淋系统中单一转化上喷或下喷时是根据图纸所给的参数设置即可，但是遇到平面图形中单一图形代表即是上喷也是下喷该如何处理？解决方法：先单独转化一个上喷或下喷设置标高，直接转化喷头完毕后，把转化后其中一个鲁班喷头移开，接着进行“转化设备”提取移开后，鲁班构件剩下的CAD二维喷头图形另设喷头高度和名称，再转化（如不按上面步骤走，不移动鲁班图形的前提下再次提取时，则会提示软件图形中包含非基本图元，编辑失败，主要是鲁班的图形导致，也就是不支持提取已转化过后的鲁班构件图形），转化后，将原来移开的喷头构件移回原来位置，最后再转化喷淋管，即完成上下喷管，这里喷淋上下喷管处理是根据喷头设置高度来完成上下喷淋短立管的生成，所以一定要操作好上下喷淋头。

文| 钱浩良上海鲁班工料测量二部随着中国经济基础的崛起，中国建筑行业的发展蒸蒸日上，而作为工程造价重要环节之一的钢筋翻样，从建国初期的套用苏联公式，演化到七八十年代的各地区的独立计算，直到96年陈清来教授所创的“平面整体表示方法”诞生后，才结束了钢筋翻样规范混乱的年代，取而代之的是简洁与科学。

即便计算规则一改再改，计算步骤一简再简，沿用传统的手算模式仍作为当今大部分造价人员日常的工作模式。

通过几十年的实践，凹显出越来越多的弊端给整个建筑行业的大跨步前进带来了挑战。

可喜的是，随着中国计算机应用的普及及数字化造价概念的诞生，越来越多的造价软件公司参与到工程造价的产业链条中，用软件钢筋翻样逐步替代以纸笔为主要工具的手工算量，这一趋势不可避免也无需避免。

上海鲁班软件公司正是以“工程基础数据专家”为目标的高姿态服务于此行业。

纵使科技再发达，软件再精准，离开了专业的钢筋翻样人员的正确使用方法，也会使其变得平淡无奇。

所以，操作人员要在确保自身专业技能熟练的情况下，活用、巧用软件，使软件能更好地为自己服务。

立足实际，安排工序没有规矩，不成方圆。

一个好的钢筋构件分类参照，将会为钢筋翻样工作带来更多的便捷与高效。

经过一线钢筋翻样工作人员的不懈努力，一套完整的钢筋构件表呼之即出。

如表1。

考虑到不同构件之间存在的关联，手算钢筋构件的顺序会根据构件的空间位置或构件的主次顺序进行布置，而使用软件就不必担心这一问题。

自软件图形法诞生后，再加上原先具有的构件法、单根法等功能，使鲁班的钢筋预算软件从根本上实现了布置构件与考虑构件关联的步骤分离，所以只需考虑如何优化构件布置顺序（即优化建模顺序），不但节省时间和精力，还提高了劳动效率。

由于软件实行构件“存在即关联”的计算原则，所以最为简便的方法就是对同一类构件的整体布置，加上标准层的可复制的计算原则，同一类构件只需花几小时便可完成对整栋建筑的排布。

以笔者最近所做工程的柱构件布置为例：工程名称：龙厦名都11#楼楼层数：9层（包括标准层和阁楼层）底层柱个数：139（包括构造柱）整体计算后柱构件钢筋含量：45578kg软件操作步骤：1.将底层柱的CAD柱图导入鲁班钢筋算量软件，进行柱图的定位（以软件内所建轴网为准）；2.运用软件CAD识别命令识别柱；3.检查并修改未识别或识别有误的柱属性及位置；4.重复以上“1、2、3”步骤，完成其余楼层的柱构件（基础层柱与屋面层柱的标高最后考虑）；5. 计算，出量。

鲁班算量软件使用问题
鲁班算量软件（土建版）使用问题
一、砼框架计算（2005规则）
1、在定义砼柱的参数时,其[楼层底标高]参数要输入[室外地面标
高]或[基础上表面标高]。

砼柱要在[扣减项目]中去掉[扣现浇板]。

如果按2005规则还需在[计算结果编辑]中的模板与超高模板项目中，在A中减去板位置的模板（如果是2000规则不用此项操作）。

2、砼梁要在[扣减项目]中增加[扣构造柱]。

如果按2005规则还需
在模板项目与模板超高项目计算规则中的[扣减项目]中增加扣减[扣现浇板]，删除[扣现浇板不扣重叠边线]项目（如果是2000规则不用此项操作）。

自已判断是否有超高，如有在[实体模板]中加入超高定额子目。

并在[计算结果编辑]中的超高模板项目中，在A 中减去3.6米以下部分的模板数量。

3、砼板要在[扣减项目]中增加[扣砼柱]。

自已判断是否有超高，
如有在[实体模板]中加入超高定额项目。

如果按2005规则还需在[计算结果编辑]中的模板与超高模板项目中，在A中加上砼板周围的模板和柱中板位置外侧的模板面积（如果是2000规则不用此项操作）。

二、砖混结构计算（2005规则）
1、构造柱砼要在[扣减项目]中减去全部项目。

在模板项目中的[扣减项目]中减去[扣圈梁]、[扣梁]。

2、圈梁全部采用默认项目。

3、现浇板砼[扣减项目]中增加[扣圈梁]项目。

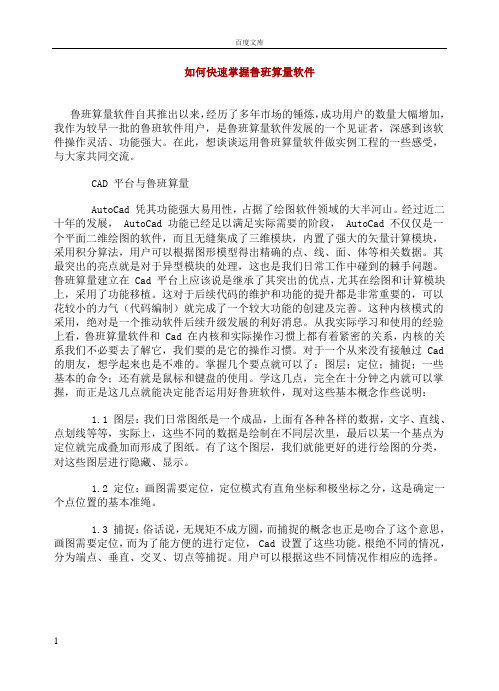

如何快速掌握鲁班算量软件鲁班算量软件自其推出以来，经历了多年市场的锤炼，成功用户的数量大幅增加，我作为较早一批的鲁班软件用户，是鲁班算量软件发展的一个见证者，深感到该软件操作灵活、功能强大。

在此，想谈谈运用鲁班算量软件做实例工程的一些感受，与大家共同交流。

CAD 平台与鲁班算量AutoCad 凭其功能强大易用性，占据了绘图软件领域的大半河山。

经过近二十年的发展， AutoCad 功能已经足以满足实际需要的阶段， AutoCad 不仅仅是一个平面二维绘图的软件，而且无缝集成了三维模块，内置了强大的矢量计算模块，采用积分算法，用户可以根据图形模型得出精确的点、线、面、体等相关数据。

其最突出的亮点就是对于异型模块的处理，这也是我们日常工作中碰到的棘手问题。

鲁班算量建立在 Cad 平台上应该说是继承了其突出的优点，尤其在绘图和计算模块上，采用了功能移植。

这对于后续代码的维护和功能的提升都是非常重要的，可以花较小的力气（代码编制）就完成了一个较大功能的创建及完善。

这种内核模式的采用，绝对是一个推动软件后续升级发展的利好消息。

从我实际学习和使用的经验上看，鲁班算量软件和 Cad 在内核和实际操作习惯上都有着紧密的关系，内核的关系我们不必要去了解它，我们要的是它的操作习惯。

对于一个从来没有接触过 Cad 的朋友，想学起来也是不难的。

掌握几个要点就可以了：图层；定位；捕捉；一些基本的命令；还有就是鼠标和键盘的使用。

学这几点，完全在十分钟之内就可以掌握，而正是这几点就能决定能否运用好鲁班软件，现对这些基本概念作些说明：1.1 图层：我们日常图纸是一个成品，上面有各种各样的数据，文字、直线、点划线等等，实际上，这些不同的数据是绘制在不同层次里，最后以某一个基点为定位就完成叠加而形成了图纸。

有了这个图层，我们就能更好的进行绘图的分类，对这些图层进行隐藏、显示。

1.2 定位：画图需要定位，定位模式有直角坐标和极坐标之分，这是确定一个点位置的基本准绳。

鲁班算量软件实际操作中注意要点鲁班算量软件实际操作中注意要点一、轴网：1、新建轴网时一般我们新建的都是主轴线，分轴线通过对已建轴网增加一根轴线来完成。

2、对已建轴网需要修改它的轴线间距，可以切换到cad下利用拉伸命令来操作，然后修改一下标注处的尺寸。

二、墙体：1、墙体中线一定要相连，形成闭合区域，才能正确形成后面的相关构件，这些构件有：a房间装饰的形成b外墙装饰的形成c自动形成板 d条基的形成。

2、墙偏移复制只能针对单个构件，墙偏移可以操作多个构件。

3、墙拉伸可以输入数值也可以点击目标点，如果要缩短只能输入负值。

4、填充墙一般用于剪力墙里的砖墙，先通长布置剪力墙，再通过填充墙布置砖墙；如果砖墙上的连梁要合并到剪力墙内，可以不需要再布置。

5、偏心墙利用布置墙命令来操作，通过参考点R和左边宽度来确定偏心距离。

6、山墙的高度一般利用板来调整三、梁：1、梁的侧面抹灰计算在天棚里。

2、梁拉伸和偏移复制等命令同墙3、软件中圈梁、门窗、条基是墙体的依附构件，有墙体存在才会有这些构件存在，如果墙体删除，这些依附构件也自动删除4、过梁是依附在门窗上的构件，有门窗才能布置上过梁。

四、板：1、自动形成板一般按墙形成，用于砖混结构中同一楼层存在不同板厚的情况；对于同一楼层中相同板厚的情况可以用自由绘制板布置一块板。

重复执行自动形成板命令对已生成板的地方还会重复布置（注意）。

2、梯如果只要投影面积时可以直接利用板来做，套楼梯平米定额即可。

在定义楼梯中求楼梯的实体量时要套用立米定额，套用平米定额计算量不对。

五、屋面：1、别墅里的坡屋面在软件里是先布置平板，再通过平板变斜命令变成斜板；屋面的防水层保温层要在软件的布置屋面里完成。

坡屋面板下的墙、梁、柱可以通过“墙、梁、柱随板调整高度”来调整高度。

六、柱子：1、附墙柱的抹灰可以直接计算在内墙面装饰里面，独立柱的抹灰需要另外单独布置。

七、门窗：1、门窗内外侧抹灰可以在墙面装饰的计算规则里选择，也可以在门窗属性的内外侧抹灰项目中套定额计算。

鲁班安装算量应注意的问题招数第1 相似构件在转化时如果发生冲突怎么办? 在转化相似构件时遇到发生冲突的情况(如在同时转化空调插座和普通插座时,两种插座只相差一个K字,那么在转化过程中有可能空调插座不带K的部分的会按普通插座转化),这样对我们的算量工作必然造成影响.有一种避免错误的方法就是把这两种构件都按数量多的那种(如普通插座)转化,而在转化后对另一种进行名称更换即可. 1.构件显示中的显示构件标注功能可以调整标注字体的大小！2.可以在软件中显示管线管道的几何尺寸（长度）以及标高信息，方便我们对帐，以及查找可能出现的错误！3.还可以在“标注显示设置"中选择你需要的项目！招数第8 关于选择对象CAD 图形复制时可以通过关闭某些不需要的图层进行快速框选复制有时候复制粘贴会漏掉构件可能是由于该CAD图为天正软件绘制的，只要安装了天正插件就行了在框选图形的时候，从图形的右下角往左上方框选（反选）招数第9 同一楼层有多张系统图纸，一定要分开几个工程做吗？不需要，同一楼层，可引入多张图纸基本功：相同的系统图纸，带基点复制黏贴时，选择相同的基点，相同的插入点（不一定是0，0，0点，只要相同即可）。

技巧：1、同一楼层不同系统图纸，调入图纸时，选择不同的插入点。

（插入点的选择，可以参考界面左下方的鼠标移动的坐标点提示。

）2、不同楼层的相同系统图纸，选择相同的插入点，调入图纸。

3、当图纸绘制完成时，可再将图纸重合（亦可不重合，对量和三维显示都没有影响）。

招数第10 电气转化系统逻辑图有什么用？电气转化系统逻辑图很好地解决了大家在做工程中定义导管导线比较麻烦的问题。

软件会自动识别框选范围内的导管导线标识并自动将导管导线定义好。

点击【框选提取】按钮切换到图形界面下，框选需要转化的电气系统图，系统自动添加信息到对话框中，提取成功后，对于不需要的数据，选中后执行“删除选中”即可删除；点击图中的【确定】按钮，即转化成功，确定后所有的信息都会自动提取到属性定义及系统编号中了．有时候工程很大，管线种类非常之多，要是我们一开始就把所有的管线提取进来的话我们在布置的时候选择管线会很不方便。

鲁班软件使用技巧技巧分享）打开CAD就直接打开了鲁班算量软件，如何取消这种打开方式打开CAD后右键点击黑色界面中“选项”，在配置一栏，选择“未命名配置”，点击“置为当前”，再点击确定就可以了。

(技巧分享)用CAD转换,建筑图与结构图比例不一致，图形不能重合，转换时如何处理？问:用CAD转换,建筑图与结构图比例不一致，图形不能重合，转换时如何处理？答：先看哪张图纸比例不对，然后对比例不对的图形进行缩放，在命令行输入SC-选择对象：整个图纸---指定基点：选择一点即可---输入R---参照长度：在轴网上量取一段长度-指定新长度：输入正确比例的长度，即可完成整个缩放过程，然后再复制图形。

（技巧分享）如何在同一位置上布置两种不同截面的柱子使用构件移动命令，将一个柱子移动到另一个柱子上即可。

画两个柱子，调好标高，然后移动到相应的位置就可（技巧分享）为什么点击属性查询后，在构件上查询不到相应的信息？在[工具]下拉菜单中，点击[属性查询显示设置]，在对话框中选择需要的选项，把鼠标放在需要查看的构件上即可。

（技巧分享）如何显示和取消构件名称后边括号内的数字信息？这些数字是构件尺寸信息．如果要显示或者取消，可以点击菜单栏里的视图--构件尺寸显示控制----在相关构件前的方框内勾选切换一下．(技巧分享)关于自定义梁的妙用1.拱形梁、变截面梁、异形梁等可以用自定义梁断面来布置2.烟囱、变截面柱、柱帽、牛腿柱等异形柱可以用自定义梁断面来布置 3.弧形山墙、墙上开异形洞、等可以用自定义梁断面来布置4.拱形屋面、球形屋面等可以用自定义梁断面来布置(技巧分享) 在房间装饰布置好之后,发现内墙面上的装饰不一样,怎么办?可以用"构件名称替换",软件默认的是灰色的,将"装饰随房间调整"前面的勾去掉,就可以替换了(技巧分享)构件复制和镜像后，一定要进行构件整理为何构件复制和镜像后，一定要进行构件整理？若复制、镜像后不进行构件整理，那么，当我们要修改复制（镜像）后的新构件时，软件认到的实体是原构件，无法对新构件进行修改。
