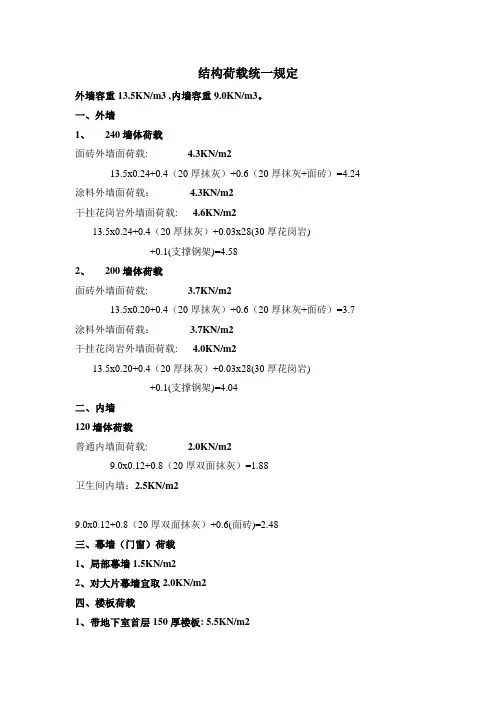

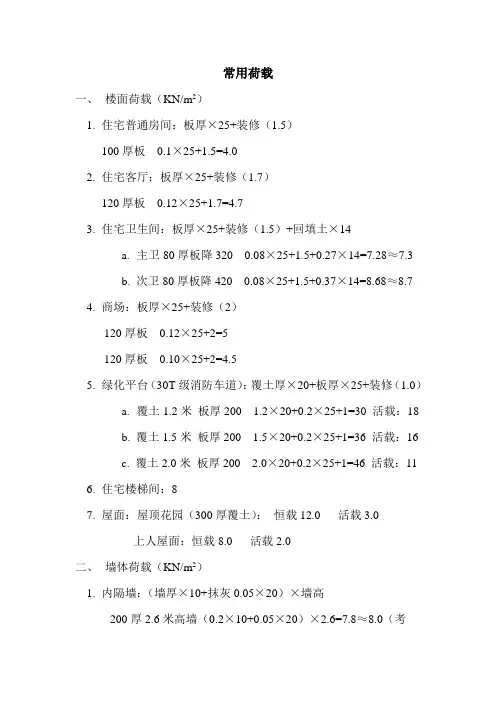

标准墙体荷载

结构荷载统一规定外墙容重13.5KN/m3 ,内墙容重9.0KN/m3。

一、外墙1、240墙体荷载面砖外墙面荷载: 4.3KN/m213.5x0.24+0.4（20厚抹灰）+0.6（20厚抹灰+面砖）=4.24 涂料外墙面荷载： 4.3KN/m2干挂花岗岩外墙面荷载: 4.6KN/m213.5x0.24+0.4（20厚抹灰）+0.03x28(30厚花岗岩)+0.1(支撑钢架)=4.582、200墙体荷载面砖外墙面荷载: 3.7KN/m213.5x0.20+0.4（20厚抹灰）+0.6（20厚抹灰+面砖）=3.7 涂料外墙面荷载： 3.7KN/m2干挂花岗岩外墙面荷载: 4.0KN/m213.5x0.20+0.4（20厚抹灰）+0.03x28(30厚花岗岩)+0.1(支撑钢架)=4.04二、内墙120墙体荷载普通内墙面荷载: 2.0KN/m29.0x0.12+0.8（20厚双面抹灰）=1.88卫生间内墙：2.5KN/m29.0x0.12+0.8（20厚双面抹灰）+0.6(面砖)=2.48三、幕墙（门窗）荷载1、局部幕墙1.5KN/m22、对大片幕墙宜取2.0KN/m2四、楼板荷载1、带地下室首层150厚楼板: 5.5KN/m225x0.15+0.5(吊顶)+0.4（面层）+0.025x28（大理石）=5.352、楼层120厚楼板: 4.5KN/m225x0.12+0.4(底粉)+0.4（面层）+0.6（贴瓷砖）=4.4对100~130板厚的都可大约取4.5KN/m23、坡屋面荷载 6.0KN/m2/Cosα吊顶: 0.5120板厚25x0.12=3.020厚砂浆找平20x0.02=0.4防水保温层：0.240厚砂浆保护层20x0.04=0.8屋面瓦 1.0合计： 5.9KN/m24、覆土地下室顶板吊顶: 0.5250板厚25x0.25=6.25覆土厚（完成面-结构面)x205、建筑找坡上人屋面7.0KN/m2底粉20厚20*0.02=0.4120板厚25x0.12=3.020厚砂浆结合层20*0.02=0.4找坡(2% L=7.0m) 140厚（0.14-0.02）*13.5=1.6防水保温层：0.240厚细石混凝土20x0.04=0.820厚砂浆结合层20x0.02=0.4面砖0.2合计：7.0KN/m26、建筑找坡露台 6.0KN/m2底粉20厚20*0.02=0.4120板厚25x0.12=3.020厚砂浆结合层20*0.02=0.4找坡(2% L=3.5m)70厚（0.07-0.02）*13.5=0.67 防水保温层：0.240厚细石混凝土20x0.04=0.820厚砂浆结合层20x0.02=0.4面砖0.2合计： 6.07KN/m27、不上人屋面(楼梯、机房顶) 5.5KN/m2底粉20厚20*0.02=0.4120板厚25x0.12=3.020厚砂浆结合层20*0.02=0.4找坡(2% L=4.0m)80厚（0.08-0.02）*13.5=0.8防水保温层：0.220厚砂浆保护层20x0.02=0.4面砖0.2合计： 5.4KN/m2。

结构设计时各设计院常用荷载取值一、荷载取值：1. 恒载部分内墙采用加气混凝土小型砌块（容重750Kg/m3）；外墙采用混凝土多孔砖（容重1800Kg/m3）；240外墙（干挂）：5.9 kN/㎡240外墙（面砖）：5.4 kN/㎡240外墙（涂料）：4.9 kN/㎡240内墙（厨、卫）： 4.9 kN/㎡240内墙（普通）： 3.2 kN/㎡200内墙（普通）： 2.9 kN/㎡120内墙（厨、卫）：2.4 kN/㎡120内墙（普通）：2.6 kN/㎡100厚楼板：4.2 kN/㎡110厚楼板：4.5 kN/㎡120厚楼板：4.8 kN/㎡130厚楼板：5.0 kN/㎡140厚楼板：5.3 kN/㎡120屋面：6.5 kN/㎡屋顶花园：按实际阳台栏板：5kN/m,3.0kN/m2.活荷载：客厅、起居室 2.0kN/㎡卧室 2.0kN/㎡卫生间 2.5kN/㎡厨房 2.0kN/㎡高层单元内楼梯 3.5kN/㎡商铺（含商铺楼梯） 3.5kN/㎡其余楼梯 2.5kN/㎡汽车库（只停放轿车） 4.0kN/㎡阳台 2.5kN/㎡屋面（不上人屋面） 0.5kN/㎡屋面（上人屋面） 2.0kN/㎡屋顶花园 3.0kN/㎡裙房屋面 4.0kN/㎡地下室顶板： 5.00 kN/㎡消防车(双向板)： 20.0 kN/㎡（消防车道）栏杆顶部水平荷载 0.5kN/m有地下室建筑首层楼面（地下室顶板）施工活荷取10 kN/㎡验算梁板承载力（不输隔墙荷载，楼面装修荷载）。

计算墙及基础时按正常使用情况。

2、楼面活荷载标准值客厅、卧室： 2.0KN/m2楼梯间： 2.0KN/m2有蹲便卫生间： 8.0KN/m2浴缸卫生间： 4.0KN/m2阳台(露台)： 2.5KN/m2不上人屋面： 0.5KN/m2上人屋面： 2.0KN/m22.5恒荷载标准值楼梯恒荷载为 8.0 kN／m2；屋顶水箱18吨 35 KN/m23、水泵房、变配电房、发电机房 10 kN/m²通风、电梯机房7kN/m²4、墙体荷载：填充墙外墙、内墙均采用加气混凝土砌块，容重8.0kN/m3。

一、屋面荷载计算：（一）上人屋面屋面永久荷载计算10厚地砖面层= Kn/m220厚1：3水泥砂浆找平= Kn/m2 50厚C30细石混凝土刚性层=m2防水卷材一道Kn/m2 20厚1：3水泥砂浆找平层= Kn/m2 100厚泡沫混凝土保温层＝Kn/m220厚1：3水泥砂浆找平层= Kn/m2120厚现浇混凝土屋面板=m212厚水泥砂浆吊顶= Kn/m2g k=～Kn/m2屋面可变荷载p k= Kn/m2（二）不上人屋面屋面永久荷载计算40厚C30细石混凝土刚性层= 0Kn/m2防水卷材一道Kn/m2 20厚1：3水泥砂浆找平层= Kn/m2 120厚泡沫混凝土保温层＝Kn/m220厚1：3水泥砂浆找平层= Kn/m2120厚现浇混凝土屋面板=m212厚水泥砂浆吊顶= Kn/m2g k=～Kn/m2屋面可变荷载p k= Kn/m2二、楼面荷载计算：永久荷载计算15厚1:2水泥砂浆= Kn/m225厚1：3水泥砂浆找平层= Kn/m2m2 120厚现浇混凝土屋面板=m212厚水泥砂浆吊顶= Kn/m2g k = Kn/m2楼面可变荷载：办公室p k1= Kn/m2走道、楼梯p k2= Kn/m2卫生间p k3= Kn/m2三、墙体荷载计算：1、外墙面荷载4厚丙烯酸涂料面层=m26厚1:水泥砂浆找平=m212厚1:3水泥砂浆打底=m2m2 2、内墙面荷载10厚1:水泥砂浆抹平= Kn/m215厚1:3水泥砂浆打底= Kn/m2m2 3、内隔墙荷载200厚内隔墙线载内墙面= Kn/m2隔墙自重= Kn/m2m2g k1=*=mg k2=*=m4、外墙荷载200厚外墙线载外墙面层+= Kn/m2外墙自重= Kn/m2m2g k1=*=mg k2=*=m200厚外墙线载：+= Kn/m2g k3=*=m5、屋面构架荷载：P=40(8)Kn四、楼梯结构计算：（一）1号楼梯结构计算：C25混凝土，d-f y=210N/mm2;D- f y=300N/mm2H=150x24=3600mm H1=150x8=1200mm L1=300X7=2100mm TANα=150/300= COSα=1、TB1、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2100 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1000 mm 上平台宽: L3 = 700 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数: γG = 可变荷载分项系数: γQ = 准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = ＋＋＋＋/2 = m梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2) = kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m(2) 平台板：面层：gkm' = B*qm = 1* = kN/m自重：gkt' = Rc*B*t = 25*1* = kN/m抹灰：gks' = RS*B*c = 20*1* = kN/m恒荷标准值：Pk' = gkm'＋gkt'＋gks'＋qf = ＋＋＋=kN/m恒荷控制：Pl(G) = *Pk'＋γQ**B*q = *＋**1* = kN/m活荷控制：Pl(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pl = max{ Pl(G) , Pl(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl = kN右端支座反力: Rr = kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－[Pl*L3*(x＋L3/2)＋Pn*x2/2]= *－[**＋2)＋*2]= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = * = mm2、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f12@130实配面积：870 mm22) 2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f12@130实配面积：870 mm23) 4号钢筋计算结果采用方案：d8@250实配面积：201 mm24) 5号钢筋计算结果采用方案：f12@130实配面积：870 mm25) 6号钢筋计算结果采用方案：f12@130实配面积：870 mm2、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).计算永久组合弯距值Mq:Mq = Mgk+Mqk= (qgk + ψq*qqk)*L02/8= + **8= kN*m3).计算受弯构件的短期刚度Bs(1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/*125*870)= N/mm(2)计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*150= 75000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 870/75000= %(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/EC= ×105/×104)=(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 870/(1000*125)= %(7) 计算受弯构件的短期刚度BSBS = ES*As*h02/[*ψ++6*αE*ρ/(1+ *γf)](混凝土规范式8.2.3--1)= ×105*870*1252/[*++6**%/(1+*]= ×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ= (混凝土规范第8.2.5 条)(2) 计算受弯构件的长期刚度BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式8.2.2)= *+*×102= ×102 kN*m25).计算受弯构件挠度fmax = 5*(qgk+qqk)*L04/(384*B)= 5*+*(384*×102)= mm6).验算挠度挠度限值f0=L0/200=200= mmfmax=≤f0=，满足规范要求!、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).光面钢筋,所以取值Vi=3).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/**870)= N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*150= 75000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 870/75000= %6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =7).计算单位面积钢筋根数nn = 1000/s= 1000/130= 78).计算受拉区纵向钢筋的等效直径deqdeq= (∑ni*di2)/(∑ni*Vi*di)= 7*122/(7**12)= 179).计算最大裂缝宽度ωmax =αcr*ψ*σsk/ES**C+*deq/ρte) (混凝土规范式8.1.2－1)= **×105**20+*17/%)= mm≤mm,满足规范要求2、TB2、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2100 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 1500 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数:γG = 可变荷载分项系数:γQ =准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋L3＋(b1＋b2)/2 = ＋＋＋/2 = m梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2) = kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m(2) 平台板：面层：gkm' = B*qm = 1* = kN/m自重：gkt' = Rc*B*t = 25*1* = kN/m抹灰：gks' = RS*B*c = 20*1* = kN/mTB1传来恒载：*2.4/2/1.6= kN/m恒荷标准值：Pk' = gkm'＋gkt'＋gks'＋qf = ＋＋＋+= kN/mTB1传来活载：*2.4/2/1.6= kN/m恒荷标准值：q=+= kN/m恒荷控制：Pl(G) = *Pk'＋γQ**B*q = *＋**1* = kN/m活荷控制：Pl(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pl = max{ Pl(G) , Pl(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl = *+*= kN右端支座反力: Rr = *+*= kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－[Pl*L3*(x＋L3/2)＋Pn*x2/2]= *－[**＋2)＋*2]= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = * = mm2、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f12@130实配面积：870 mm22) 2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f12@130实配面积：870 mm23) 4号钢筋计算结果采用方案：f8@250实配面积：201 mm24) 5号钢筋计算结果采用方案：f12@130实配面积：870 mm23、TB3、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2100 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1500 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数:γG = 可变荷载分项系数:γQ =准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = ＋＋＋/2 = m梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2) = kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m(2) 平台板：面层：gkm' = B*qm = 1* = kN/m自重：gkt' = Rc*B*t = 25*1* = kN/m抹灰：gks' = RS*B*c = 20*1* = kN/mTB1传来恒载：*2.4/2/1.6= kN/m恒荷标准值：Pk' = gkm'＋gkt'＋gks'＋qf = ＋＋＋+ = kN/mTB1传来活载：*2.4/2/1.6= kN/mQ=+= kN/m恒荷控制：Pl(G) = *Pk'＋γQ**B*q = *＋**1* = kN/m活荷控制：Pl(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pl = max{ Pl(G) , Pl(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl =*+*= kN右端支座反力: Rr =*+*= kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl2/Pl/2= 2= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = *= mm2、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f12@130实配面积：870 mm22) 2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f12@130实配面积：870 mm23) 4号钢筋计算结果采用方案：d8@250实配面积：201 mm24) 5号钢筋计算结果采用方案：f12@130实配面积：870 mm24、TL1：L1=300X7=2100mm；L2=1600mm；L3=1900mmL=L1+L2+L3+(a1+a2)/2=2100+1600+1900+(400+400)/2=6000mm 取bXh=200X550mm h0=510mm 永久荷载：TB2传来恒载mTB3传来恒载m梁自重25***＝Kn/m25***＝Kn/mg k1= Kn/mg k2= Kn/mg k3= Kn/mTB2传来恒载p k1=mTB2传来恒载p k3=m恒载控制：Pn1(G)=*g k1+**p k1=*+**=mPn2(G)=*g k2+**p k2=*+**0=mPn3(G)=*g k1+**p k1=*+**=m活载控制：Pn1(L)=*g k1+*p k1=*+*=m Pn2(L)=*g k2+*p k2=*+*0=mPn3(L)=*g k3+*p k3=*+*=m荷载设计值：Pn1=max{Pn1(G),Pn1(L)}=Pn1(G)= mPn2=max{Pn2(G),Pn2(L)}=Pn2(G)= mPn3=max{Pn3(G),Pn3(L)}=Pn3(G)=mRl=*（*2+**（2+）+**（2++））/6+**（*2+**（2++））/6=*+*=Rr=*（*+*+*－）+*（*+*－）＝*+*=最大弯矩截面距左支座的距离: Lmax =最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－[Pl*L1*(x＋L1/2)＋Pn*x2/2] = *－[**＋2)＋*2]= kN·mAs=598mm2 3D18（2D22）Asv=(V-0.7ft*b*h0)/*fyv *h0)*s=**200*460)/*200*460*2)*200＜0mm2C6@200（二）2号楼梯结构计算C25混凝土，D-f y=300N/mm2;C- f y=360N/mm2H=150x24=3600mm TANα=150/300= COSα= 1、TB1、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 3900 mm 楼梯高度: H = 2100 mm梯板厚: t = 160 mm 踏步数: n = 14(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数: γG = 可变荷载分项系数: γQ =准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋(b1＋b2)/2 = ＋＋/2 = m 梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2)= kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl = kN右端支座反力: Rr = kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－Pn*x2/2= *－*2= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = * = mm2、计算结果：(为每米宽板带的配筋)1)1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f12@150实配面积：754 mm22）2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f12@150实配面积：754 mm23）4号钢筋计算结果采用方案：d8@250实配面积：201 mm2、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1）.计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2）.计算永久组合弯距值Mq:Mq = Mgk+Mqk= (qgk + ψq*qqk)*L02/8= + **8= kN*m3）.计算受弯构件的短期刚度Bs（1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/*135*754)= N/mm(2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*160= 80000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 754/80000= %(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/EC= ×105/×104)=(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 754/(1000*135)= %(7) 计算受弯构件的短期刚度BSBS = ES*As*h02/[*ψ++6*αE*ρ/(1+ *γf)](混凝土规范式8.2.3--1)= ×105*754*1352/[*++6**%/(1+*]= ×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ= (混凝土规范第8.2.5 条)(2) 计算受弯构件的长期刚度BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式8.2.2)= *+*×102= ×102 kN*m25).计算受弯构件挠度fmax = 5*(qgk+qqk)*L04/(384*B)= 5*+*(384*×102)= mm6).验算挠度挠度限值f0=L0/200=200= mmfmax=≤f0=，满足规范要求!、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).光面钢筋,所以取值Vi=3).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/**754)= N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*160= 80000 mm2ρte = As/A te (混凝土规范式8.1.2－4)= 754/80000= %因为ρte < %，所以取ρte = %6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =7).计算单位面积钢筋根数nn = 1000/s= 1000/150= 68).计算受拉区纵向钢筋的等效直径deqdeq= (∑ni*di2)/(∑ni*Vi*di)= 6*122/(6**12)= 179).计算最大裂缝宽度ωmax =αcr*ψ*σsk/ES**C+*deq/ρte) (混凝土规范式8.1.2－1) = **×105**20+*17/%)= mm≤mm,满足规范要求2、TB2、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2700 mm 楼梯高度: H = 1500 mm 梯板厚: t = 150 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 900 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数: γG = 可变荷载分项系数: γQ = 准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = ＋＋＋/2 = m梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2) = kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m(2) 平台板：面层：gkm' = B*qm = 1* = kN/m自重：gkt' = Rc*B*t = 25*1* = kN/m抹灰：gks' = RS*B*c = 20*1* = kN/m恒荷标准值：Pk' = gkm'＋gkt'＋gks'＋qf = ＋＋＋= kN/m恒荷控制：Pl(G) = *Pk'＋γQ**B*q = *＋**1* = kN/m活荷控制：Pl(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pl = max{ Pl(G) , Pl(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl = kN右端支座反力: Rr = kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－Pn*x2/2= *－*2= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = * = mm2、计算结果：(为每米宽板带的配筋)1)1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f12@180实配面积：628 mm22)2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f12@180实配面积：628 mm23)4号钢筋计算结果采用方案：d8@250实配面积：201 mm24)5号钢筋计算结果采用方案：f12@180实配面积：628 mm2、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).计算永久组合弯距值Mq:Mq = Mgk+Mqk= (qgk + ψq*qqk)*L02/8= + **8= kN*m3).计算受弯构件的短期刚度Bs(1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/*125*628)= N/mm(2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*150= 75000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 628/75000= %(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/EC= ×105/×104)=(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 628/(1000*125)= %(7) 计算受弯构件的短期刚度BSBS = ES*As*h02/[*ψ++6*αE*ρ/(1+ *γf)](混凝土规范式8.2.3--1)= ×105*628*1252/[*++6**%/(1+*]= ×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ= (混凝土规范第8.2.5 条)(2) 计算受弯构件的长期刚度BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式8.2.2)= *+*×102= ×102 kN*m25).计算受弯构件挠度fmax = 5*(qgk+qqk)*L04/(384*B)= 5*+*(384*×102)= mm6).验算挠度挠度限值f0=L0/200=200= mmfmax=≤f0=，满足规范要求!、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).光面钢筋,所以取值Vi=3).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/**628)= N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*150= 75000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 628/75000= %因为ρte < %，所以取ρte = %6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =7).计算单位面积钢筋根数nn = 1000/s= 1000/180= 58).计算受拉区纵向钢筋的等效直径deqdeq= (∑ni*di2)/(∑ni*Vi*di)= 5*122/(5**12)= 179).计算最大裂缝宽度ωmax =αcr*ψ*σsk/ES**C+*deq/ρte) (混凝土规范式8.1.2－1) = **×105**20+*17/%)= mm≤mm,满足规范要求3、TB3、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 3300 mm 楼梯高度: H = 1800 mm梯板厚: t = 140 mm 踏步数: n = 12(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数: γG = 可变荷载分项系数: γQ =准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋(b1＋b2)/2 = ＋＋/2 = m梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2) = kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl = kN右端支座反力: Rr = kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－Pn*x2/2= *－*2= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = * = mm2、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f10@120实配面积：654 mm22) 2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f10@120实配面积：654 mm23) 4号钢筋计算结果采用方案：d8@250实配面积：201 mm2、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).计算永久组合弯距值Mq:Mq = Mgk+Mqk= (qgk + ψq*qqk)*L02/8= + **8= kN*m3).计算受弯构件的短期刚度Bs(1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/*115*654)= N/mm(2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*140= 70000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 654/70000= %(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/EC= ×105/×104)=(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 654/(1000*115)= %(7) 计算受弯构件的短期刚度BSBS = ES*As*h02/[*ψ++6*αE*ρ/(1+ *γf)](混凝土规范式8.2.3--1)= ×105*654*1152/[*++6**%/(1+*]= ×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ= (混凝土规范第8.2.5 条)(2) 计算受弯构件的长期刚度BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式8.2.2)= *+*×102= ×102 kN*m25).计算受弯构件挠度fmax = 5*(qgk+qqk)*L04/(384*B)= 5*+*(384*×102)= mm6).验算挠度挠度限值f0=L0/200=200= mmfmax=≤f0=，满足规范要求!、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).光面钢筋,所以取值Vi=3).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/**654)= N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*140= 70000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 654/70000= %因为ρte < %，所以取ρte = %6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =7).计算单位面积钢筋根数nn = 1000/s= 1000/120= 88).计算受拉区纵向钢筋的等效直径deqdeq= (∑ni*di2)/(∑ni*Vi*di)= 8*102/(8**10)= 149).计算最大裂缝宽度ωmax =αcr*ψ*σsk/ES**C+*deq/ρte) (混凝土规范式8.1.2－1) = **×105**20+*14/%)= mm≤mm,满足规范要求4、TB4L=2400mm，取h=90mm，h0=70mm永久荷载：面层m2板自重25*=m2平顶m2g k=m2可变荷载：p k= Kn/m2Pn=*g k+*p k=*+*=m2M=1/8*q k*L2=*8=mV=*+*=As=241mm2 C8@1805、TJL1L0=3.9m L=+=4.1m b*h=200*350永久荷载：TB1传来永久荷载*2=m梁自重25***=mg k=m可变荷载：TB1传来可变荷载p k=*2=m恒载控制：Pn(G)=*g k+**p k=*+**=m活载控制：Pn(L)=*g k+*p k=*+*=m荷载设计值：Pn=max{Pn(G),Pn(L)}=Pn(L)= mM=1/8*Pn*L2=1/8**=V=1/2**+×*=*+*=As=770mm23D20（2D25）Asv=(V-0.7ft*b*h0)/*fyv *h0)*s=**200*310)/*200*310)*200<0mm2C6@2006、TL1L0=3.9m L=+=4.1m b*h=200*350永久荷载：TB1传来永久荷载mTB4传来永久荷载*2=m梁自重25***=mg k=m可变荷载：TB1传来可变荷载mTB4传来可变荷载mp k=m恒载控制：Pn(G)=*g k+**p k=*+**=m活载控制：Pn(L)=*g k+*p k=*+*=m荷载设计值：Pn=max{Pn(G),Pn(L)}=Pn(L)= mM=1/8*Pn*L2=1/8**=R=1/2**+×*=*+*=V=*2=As=1098mm23D22Asv=(V-0.7ft*b*h0)/*fyv *h0)*s=**200*310)/*200*310*2)*200=29mm2C8@2007、TL2L=3.9m b*h=200*300永久荷载：TB4传来永久荷载m墙体荷载*= m梁自重25***=mg k=m可变荷载：TB2传来可变荷载mp k=m恒载控制：Pn(G)=*g k+**p k=*+**=m活载控制：Pn(L)=*g k+*p k=*+*=m荷载设计值：Pn=max{Pn(G),Pn(L)}=Pn(L)= mM=1/8*Pn*L2=1/8**=R=1/2**+**=*+*=V=*2=。

一、抗震及风压取值：抗震设防烈度：6度地震分组：第一组设计地震加速度：0.05g建筑场地类别：二类建筑重要等级：丙类基本风压：0.30 kN/m3 雪压：0.35 kN/m3二、荷载统计：1）墙体荷载：加气混凝土砌块容重：8kN/m3，灰砂砖容重：20 kN/m3墙体：外墙底部砌筑采用灰砂砖（底层砌0.60m高，不做粉刷或面砖，厚度240；二，三层0.3m高，一面粉刷+一面面砖，厚度200，内墙底部砌筑灰砂砖荷载统计按此取值）；：240厚0.6m高底部灰砂砖：0.60x0.24x20=2.88kN/m200厚0.3m高底部灰砂砖：0.3x0.20x20+[0.02x20+0.025x20(面砖)]x0.3=1.47kN/m200厚加气砼，一面粉刷+一面面砖：0.2x8+0.02x20+0.025x20(面砖)= 2.50kN/m200厚加气砼，双面粉刷：0.2x8+0.02x20x2=2.40kN/m200厚加气砼，双面面砖：0.2x8+0.025x20x2=2.60kN/m①150厚加气砼，双面面砖：0.15x8+0.025x20(面砖)x2=2.20kN/m②150厚加气砼，一面粉刷+一面面砖：0.15x8+0.02x20+0.025x20(面砖)= 2.10kN/m一层墙体荷载计算高度：层高：3.6-0.4=3.2m外墙线荷载（一面粉刷+一面面砖）：2.88+2.5x3.2=10.88kN/m外墙线荷载（双面面砖）：2.88+2.6x3.2=11.2kN/m内墙线荷载（双面粉刷）：2.88+2.4x3.2=10.56kN/m①150厚内墙线荷载（双面面砖）：2.88+2.2x3.2=9.92kN/m②150厚内墙线荷载（一面粉刷+一面面砖）：2.88+2.1x3.2=9.6kN/m一层矮台荷载：(0.3x8+0.025x20x2)x0.45=1.53kn/m(0.6x8+0.025x20x2)x0.75=3.675 kn/m挑板荷载25x0.6x0.1+0.02x2x0.6=1.524kn/m挑板荷载组合：1.2x（1.524+2）=4.23kn/m一层分户墙荷载：2.6x1.75=4.55kn/m二层墙体荷载计算高度：层高：3.3-0.3-0.4=2.6m外墙线荷载（一面粉刷+一面面砖）：1.47+2.5x2.6=7.97kN/m外墙线荷载（双面面砖）：1.47+2.6x2.6=8.23kN/m内墙线荷载（双面粉刷）：1.47+2.4x2.6=7.71kN/m①150厚内墙线荷载（双面面砖）：1.47+2.2x2.6=7.19kN/m②150厚内墙线荷载（一面粉刷+一面面砖）：1.47+2.1x2.6=6.93kN/m二层斜屋面荷载：0.7x6.5/cos26=5.1kn/m0.64x6.5/cos26=4.7kn/m荷载组合：1.2x（5.1+0.5）=6.72kn/m1.2x（4.7+0.5）=6.24kn/m三层墙体荷载计算高度：层高：2.8-0.3-0.4=2.1m外墙线荷载（一面粉刷+一面面砖）：1.47+2.5x2.1=6.72kN/m外墙线荷载（双面面砖）：1.47+2.6x2.1=6.93kN/m内墙线荷载（双面粉刷）：1.47+2.6x2.1=6.51kN/m①150厚内墙线荷载（双面面砖）：1.47+2.2x2.1=6.09kN/m②150厚内墙线荷载（一面粉刷+一面面砖）：1.47+2.1x2.1=5.88kN/m注：门窗洞口要扣除，采用折算后的线荷载，折减系数根据实际情况取值；2）其它荷载统计：①单层空调板：平外墙边外挑700，板厚100，空调自重和活荷载不同时考虑：空调板=25x0.1x0.7+20x0.02x2x0.7=2.30 kN/m空调附加荷载：1.单个空调2.5x0.7=1.75 kN/m2.双空调2.5x0.7x2=3.5 kN/m∑总：1.2.3+1.75=4.05 kN/m 2. 2.3+3.5=5.8 kN/m②全片窗户墙体（窗台高度0.9m，墙体200厚，一面粉刷一面面砖）：普通门窗参照≤一般性结构统一技术措施≥恒载按0.60kN/㎡折算取值一层：3.6+0.9x2.5+(3.6-0.4-0.9)x0.6=7.23 kN/m二层：1.47+（0.9-0.3）x2.5+(3.30-0.9-0.4)x0.6=4.17kN/m四层：1.47+（0.9-0.3）x2.5+(2.8-0.4-0.9) x0.6= 3.87kN/m③一般楼板（客厅，卧室等）恒载（100mm厚）：4.00 kN/m2，活载2.0 kN/m2；一般楼板（客厅，卧室等）恒载（120mm厚）：4.50 kN/m2，活载2.0 kN/m2；一般楼板（客厅，卧室等）恒载（130mm厚）：4.80 kN/m2，活载2.0 kN/m2；一般楼板（客厅，卧室等）恒载（140mm厚）：5.00 kN/m2，活载2.0 kN/m2；④厨房，卫生间（不做沉箱处理）恒载（100mm厚）：4.5kN/m2，活载2.0 kN/m2；卫生间(做沉箱)恒载8.0 kN/m2;活载：2.0 kN/m2（不带浴缸），4.0 kN/m2（带浴缸）;阳台(100mm厚)恒载：4.5 kN/m2;活载：2.5 kN/m2;坡屋面：恒载：6.5kN/㎡(结构板100mm厚),7.0KN/m2 kN/㎡(结构板120mm厚)；（需根据建筑屋面做法定）;活载：0.5 kN/㎡(非上人屋面)；将屋面檐口的荷载加到梁上，檐口自梁中线向外490mm（按500mm计算）坡屋面角度为26度。

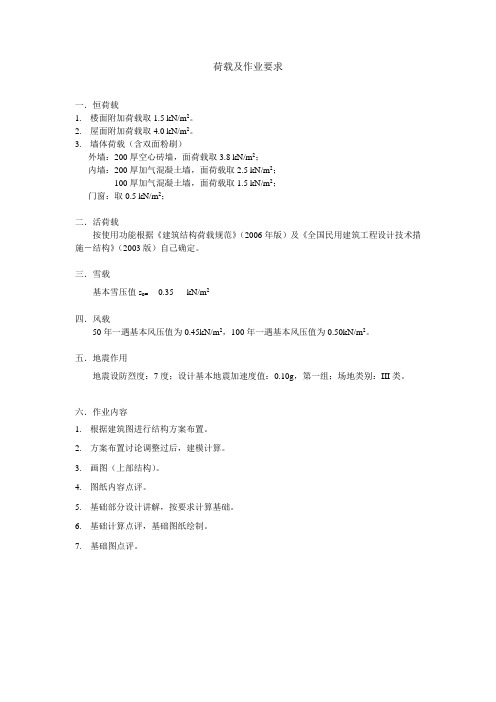

荷载及作业要求
一．恒荷载
1.楼面附加荷载取1.5 kN/m2。

2.屋面附加荷载取4.0 kN/m2。

3.墙体荷载（含双面粉刷）
外墙：200厚空心砖墙，面荷载取3.8 kN/m2；
内墙：200厚加气混凝土墙，面荷载取2.5 kN/m2；
100厚加气混凝土墙，面荷载取1.5 kN/m2；
门窗：取0.5 kN/m2；
二．活荷载
按使用功能根据《建筑结构荷载规范》（2006年版）及《全国民用建筑工程设计技术措施－结构》（2003版）自己确定。

三．雪载
基本雪压值s o= 0.35 kN/m2
四．风载
50年一遇基本风压值为0.45kN/m2，100年一遇基本风压值为0.50kN/m2。

五．地震作用
地震设防烈度：7度；设计基本地震加速度值：0.10g，第一组；场地类别：III类。

六．作业内容
1.根据建筑图进行结构方案布置。

2.方案布置讨论调整过后，建模计算。

3.画图（上部结构）。

4.图纸内容点评。

5.基础部分设计讲解，按要求计算基础。

6.基础计算点评，基础图纸绘制。

7. 基础图点评。

3.1.1 恒载恒载：又称永久荷载，在结构使用期间内，荷载的大小不随时间的推移而变化、或其变化与其平均值相比较可以忽略不计、或其变化是单调的并能趋于限值的荷载。

如结构自重、构造层重、土压力等。

结构自重和构造层重的标准值计算，可按照施工图纸的设计尺寸和材料的单位体积、或面积、或长度的重力，经计算直接确定；土压力标准值的计算详有关基础设计资料。

3.1.1.1 楼面恒荷载楼面恒荷载主要由三部分组成：建Array筑面层恒荷载、结构层恒荷载、顶棚恒荷载，分布形式详图3.1.1所示。

（1）由建筑面层引起的楼面恒荷载计算建筑面层引起的楼面恒荷载计算，必须根据建筑楼面面层的具体做法确定，常用建筑楼面面层恒荷载取值可图3.1.1 楼面恒荷载组成示意图参考表3.1.1。

（2）由结构层引起的楼面恒荷载计算结构层引起的楼面恒荷载 = 结构楼层楼板厚度×钢筋混凝土容重（一般取25kN/m3）程序计算时，只要输入结构楼层楼板厚度和混凝土容重，结构层恒荷载即会自行导算，详4.1所述。

表3.1.1 常用建筑楼面面层恒荷载取值参考表（3）由顶棚引起的楼面恒荷载计算顶棚引起的楼面恒荷载计算，必须根据建筑顶棚的具体做法确定，常用建筑顶棚恒荷载取值可参考表3.1.2。

表3.1.2 常用建筑顶棚恒荷载取值参考表3.1.1.2 屋面恒荷载屋面恒荷载主要由三部分组成：建筑屋面面层恒荷载、结构层恒荷载、顶棚恒荷载，分布形式详图3.1.2所示。

图3.1.2 屋面恒荷载组成示意图由结构层与顶棚引起的屋面恒荷载计算方法，同相应楼面恒荷载的计算方法，由建筑屋面面层引起的屋面恒荷载，必须根据建筑屋面面层的具体做法确定。

由于建筑屋面承担着保温、隔热和防水、排水的功能，因此建筑屋面面层的做法相对于建筑楼面面层的做法要复杂得多，加之各地气候、雨水情况不同，保温隔热材料和防水材料的不断更新发展，使各地屋面面层的做法不完全相同，但基本构造层相差不多。

（1）平屋面面层恒荷载计算平屋面，又称建筑找坡屋面，排水坡度为2%～3%，屋面面层的基本构造、荷重如下： ① 结构层（钢筋混凝土屋面板）上水泥砂浆找平层：厚度15～30mm ，容重20kN/m 3；② 隔气层：以成品为主，重量较轻，可以忽略；③ 保温层兼找坡层：一般采用憎水性能好、导热系数小和重量轻的保温材料，起坡处厚度必须满足热工要求、由建筑专业计算决定，如膨胀珍珠岩系列（容重7～15 kN/m 3，现场拌制的砂浆取大值，成品取小值）、挤塑板系列（很轻，重量可以忽略）等；④ 水泥砂浆找平层：厚度15～20mm ，容重20kN/m 3；⑤ 防水层：如二毡三油系列、二布六胶系列等，重量2～8 kN/m 2；⑥ 保护面层：对于不上人屋面，可以是涂料、反射膜、砂石粘料（常称绿豆砂）、蛭石云母粉、纤维纺织毯、水泥砂浆块材等；对于上人屋面，与楼面面层的做法相同，一般以水泥砂浆面层为主；也可以结合环境绿化，采用种植屋面、蓄水屋面等。

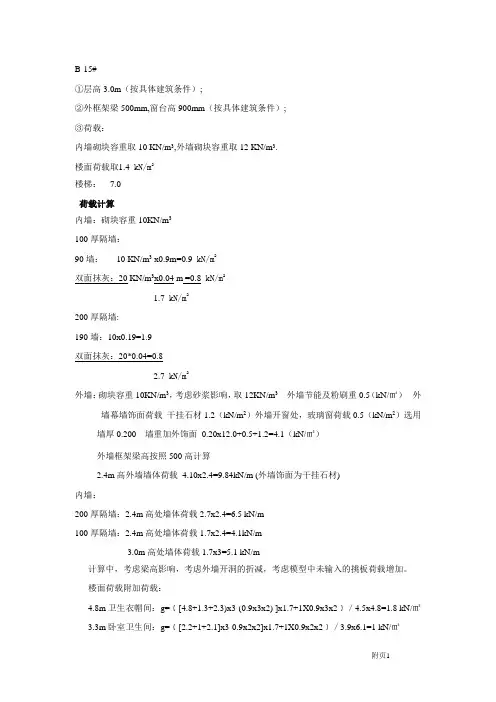

B-15#①层高3.0m（按具体建筑条件）;②外框架梁500mm,窗台高900mm（按具体建筑条件）;③荷载：内墙砌块容重取10 KN/m3,外墙砌块容重取12 KN/m3.楼面荷载取1.4 kN/m2楼梯：7.0荷载计算内墙：砌块容重10KN/m3100厚隔墙：90墙：10 KN/m3 x0.9m=0.9 kN/m2双面抹灰：20 KN/m3x0.04 m =0.8 kN/m21.7 kN/m2200厚隔墙:190墙：10x0.19=1.9双面抹灰：20*0.04=0.82.7 kN/m2外墙：砌块容重10KN/m3，考虑砂浆影响，取12KN/m3外墙节能及粉刷重0.5（kN/㎡）外墙幕墙饰面荷载干挂石材1.2（kN/m2）外墙开窗处，玻璃窗荷载0.5（kN/m2）选用墙厚0.200 墙重加外饰面0.20x12.0+0.5+1.2=4.1（kN/㎡）外墙框架梁高按照500高计算2.4m高外墙墙体荷载4.10x2.4=9.84kN/m (外墙饰面为干挂石材)内墙：200厚隔墙：2.4m高处墙体荷载2.7x2.4=6.5 kN/m100厚隔墙：2.4m高处墙体荷载1.7x2.4=4.1kN/m3.0m高处墙体荷载1.7x3=5.1 kN/m计算中，考虑梁高影响，考虑外墙开洞的折减，考虑模型中未输入的挑板荷载增加。

楼面荷载附加荷载：4.8m卫生衣帽间：g=﹛[4.8+1.3+2.3)x3-(0.9x3x2) ]x1.7+1X0.9x3x2﹜／4.5x4.8=1.8 kN/㎡3.3m卧室卫生间：g=﹛[2.2+1+2.1]x3-0.9x2x2]x1.7+1X0.9x2x2﹜／3.9x6.1=1 kN/㎡3.3m卧室卫生间：g=﹛[(3.2+1.3+1.3)x3-0.9x2x2]x1.7+1x0.9x2x2﹜／3.9x3.2=2.2 kN/㎡.外边梁荷载计算：3.9m,3.3m跨考虑飘窗荷载取10 kN/m（按具体建筑节点取值）4.5m: g1=(2.8x0.5x4.1+1x2.8x2／2.8=4.5 kN/m取5 kN/m4.5m: g2=(3.1x2.5-1.2x1.5x2)x4.1+1.2x1.5x2／3.1=6.7 kN/m取7 kN/m3.6m: g3=(2.8x2.5-1.8x1.5)x4.1+1.5x1.8／2.8=7.3 kN/m2.8m: g4=(1.9x2.5-1.9x1.5)x4.1+1.5x1.8／1.9=5.5 kN/m3.7 m: g5=(2.0x2.5-1.2x1.5)x4.1+1.5x1.2／2.0=7.5 kN/m内框架梁仅一个洞口时荷载不予折减，洞口较大时折减0.8。

设计荷载取值一：墙体荷载（标准值）⑴ KP1标准值(多孔砖即承重空心砖容重19.0KN/M3 开洞率不大于25.0% 取20.0%)230 KP1厚空心砖外墙230厚空心砖0.23*19*0.80 =3.50KN/M260厚EPS保温板0.17KN/M2外侧粉刷及贴面0.50KN/M2内侧粉刷0.34KN/M2总计： 4.50KN/M2（取4.50KN/M2 ）230 KP1厚空心砖内墙230厚空心砖0.24*19*0.80 =3.50KN/M2墙面粉刷0.68KN/M2总计： 4.17KN/M2（取4.20 KN/M2 ）115 KP1厚空心砖内墙115厚空心砖0.115*19*0.80 =1.75KN/M2墙面粉刷0.68KN/M2总计： 2.43KN/M2（取2.5 KN/M2 ）95 KM1厚空心砖内墙95厚空心砖0.095*19*0.65 =1.17KN/M2墙面粉刷0.68KN/M2总计： 1.85KN/M2（取1.90 KN/M2 ）⑶混凝土及轻骨料混凝土空心砌块标准值（混凝土空心砌块190x190x390，容重11.0KN开洞率50.0%）无孔粉煤炭砌块容重6.5KN/M3190厚混凝土空心砌块外墙190厚水泥空心砌块0.19*11.0 =2.09KN/M260厚EPS保温板0.17KN/M2外侧粉刷及贴面0.50KN/M2内侧粉刷0.34KN/M2总计： 3.10KN/M2（取3.10KN/M2 ）190厚混凝土空心砌块内墙190厚水泥空心砌块0.19*11.0 =2.09KN/M2墙面粉刷0.68KN/M2总计： 2.77KN/M2（取2.80KN/M2 ）注：混凝土空心砌块作为承重构件时因砌块厚度及填孔率不同，其自重标准值也不一致，底层取13.0KN/M2，多层取18.0KN/M2，高层取26.0KN/M2。

其作为非承重构件时还须依据生产厂家提供的密度要求再详细确定。
