第二章 实验部分实验一 流体流动阻力的测定一、实验目的（1）了解流体流动阻力的测定方法。

（2）测定流体流过直管时的磨擦阻力，并确定磨擦系数λ与雷诺数Re 的关系。

（3）测定流体流过管件（本实验为闸阀）时的局部阻力，并求出阻力系数ξ。

（4）了解与本实验有关的各种流量测量仪表、压差测量仪表的结构特点和安装方式，掌握其测量原理、学会正确使用。

二、基本原理流体在管路中流动时，由于粘性剪应力和涡流的存在，不可避免地会引起压强损耗。

这种损耗包括流体经过直管的沿程阻力以及因流体运动方向改变或因管子大小形状改变所引起的局部阻力。

1．沿程阻力流体在水平均匀管道中稳定流动时，由截面1到截面2，阻力损失表现在压强的降低；h f =gp p ρ21-影响阻力损失的因素十分复杂，目前尚不能完全用理论方法求解，必须通过实验研究其规律。

为了减少实验工作量，扩大实验结果的应用范围，可采用因次分析法将各变量综合成准数关系式。

影响阻力损失的诸因素有：（1）流体性质：密度ρ，粘度μ；（2）管路的几何尺寸：管径d ，管长l ，管壁粗糙度e ； （3）流动条件：流速u 。

可表示为：△P=f(d,l ,μ,ρ,u,e)。

组合成如下的无因次式：,,,2⎪⎭⎫⎝⎛=∆d e d l du u Pμρφρ22Re u d e dl p∙∙∙=∆⎪⎭⎫ ⎝⎛ϕρ引入⎪⎭⎫ ⎝⎛∙=d eRe ϕλ，则上式变为：gu dl pfh22∙=∆=λρ式中，λ称为直管摩擦系数，滞流时λ=64/Re ；湍流时λ与Re 的关系受管壁粗糙度的影响，需由实验求得。

根据伯努利方程可知，流体通过直管的沿程阻力损失，可直接由所测得的液柱压差计读数ΔR 算出：△p=ΔR(ρ指－ρ水)g其中：ρ指——压差计中指示液密度，kg/m 3。

本实验中用水银作指示液，被测流体为水。

ΔR ——U 型管中水银位差，m 。

g ——重力加速度，g=9.81m/s 2。

2．局部阻力局部阻力通常有两种表示方法，即当量长度法和阻力系数法。

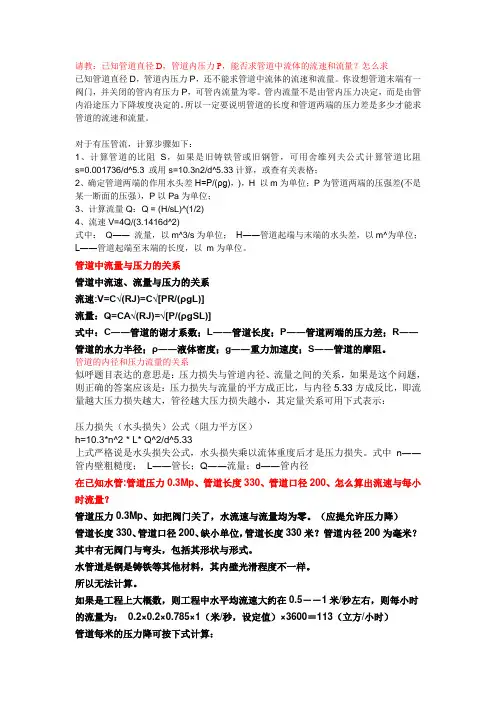

请教：已知管道直径D，管道内压力P，能否求管道中流体的流速和流量？怎么求已知管道直径D，管道内压力P，还不能求管道中流体的流速和流量。

你设想管道末端有一阀门，并关闭的管内有压力P，可管内流量为零。

管内流量不是由管内压力决定，而是由管内沿途压力下降坡度决定的。

所以一定要说明管道的长度和管道两端的压力差是多少才能求管道的流速和流量。

对于有压管流，计算步骤如下：1、计算管道的比阻S，如果是旧铸铁管或旧钢管，可用舍维列夫公式计算管道比阻s=0.001736/d^5.3 或用s=10.3n2/d^5.33计算，或查有关表格；2、确定管道两端的作用水头差H=P/(ρg)，)，H 以m为单位；P为管道两端的压强差(不是某一断面的压强），P以Pa为单位；3、计算流量Q：Q = (H/sL)^(1/2)4、流速V=4Q/(3.1416d^2)式中：Q―― 流量，以m^3/s为单位；H――管道起端与末端的水头差，以m^为单位；L――管道起端至末端的长度，以m为单位。

管道中流量与压力的关系管道中流速、流量与压力的关系流速:V=C√(RJ)=C√[PR/(ρgL)]流量：Q=CA√(RJ)=√[P/(ρgSL)]式中：C――管道的谢才系数；L――管道长度；P――管道两端的压力差；R――管道的水力半径；ρ――液体密度；g――重力加速度；S――管道的摩阻。

管道的内径和压力流量的关系似呼题目表达的意思是：压力损失与管道内径、流量之间的关系，如果是这个问题，则正确的答案应该是：压力损失与流量的平方成正比，与内径5.33方成反比，即流量越大压力损失越大，管径越大压力损失越小，其定量关系可用下式表示：压力损失（水头损失）公式（阻力平方区）h=10.3*n^2 * L* Q^2/d^5.33上式严格说是水头损失公式，水头损失乘以流体重度后才是压力损失。

式中n――管内壁粗糙度；L――管长；Q――流量；d――管内径在已知水管:管道压力0.3Mp、管道长度330、管道口径200、怎么算出流速与每小时流量？管道压力0.3Mp、如把阀门关了，水流速与流量均为零。

第六章 流动阻力和水头损失学习要点：熟练地掌握水头损失的分类和计算、层流与紊流的判别及其流速分布规律；掌握流动阻力的分区划分、各个分区内沿程水头损失系数的影响因素，了解紊流脉动现象及其切应力的特征、人工加糙管道与工业管道实验结果的异同、沿程水头损失系数计算的经验公式、几种特殊的管路附件的局部水头损失系数等。

实际流体具有粘性，在通道内流动时，流体内部流层之间存在相对运动和流动阻力。

流动阻力做功，使流体的一部分机械能不可逆地转化为热能而散发，从流体具有的机械能来看是一种损失。

总流单位重量流体的平均机械能损失称为水头损失，只有解决了水头损失的计算问题，第四章得到的伯努利方程式才能真正用于解决实际工程问题。

第一节 水头损失及其分类流动阻力和水头损失的规律，因流体的流动状态和流动的边界条件而异，故应对流动阻力的水头损失进行分类研究。

一、水头损失分类流体在流动的过程中，在流动的方向、壁面的粗糙程度、过流断面的形状和尺寸均不变的均匀流段上产生的流动阻力称之为沿程阻力，或称为摩擦阻力。

沿程阻力的影响造成流体流动过程中能量的损失或水头损失（习惯上用单位重量流体的损失表示）。

沿程阻力均匀地分布在整个均匀流段上，与管段的长度成正比，一般用f h 表示。

另一类阻力是发生在流动边界有急变的流场中，能量的损失主要集中在该流场及附近流场，这种集中发生的能量损失或阻力称为局部阻力或局部损失，由局部阻力造成的水头损失称为局部水头损失。

通常在管道的进出口、变截面管道、管道的连接处等部位，都会发生局部水头损失，一般用j h 表示。

如图6—1所示的管道流动，其中，ab ，bc 和cd 各段只有沿程阻力，ab f h 、bc f h 、cd f h 是各段的沿程水头损失，管道入口、管截面突变及阀门处产生的局部水头损失，a j h 、bj h 、和c j h 是各处的局部水头损失。

整个管道的水头损失w h 等于各段的沿程损失和各处的局部损失的总和。
