Biamp产品设计要点：
1．Biamp AutoTwo 8路麦克风自动混音器：级联不受限制，不过当3台以上级联时，需要加一个网线分线器。
2．Biamp AudiaSolo 矩阵式数字音频处理器：不带任何音频扩展接口，包括CobraNet。
3．Biamp AudiaFlex NC插卡式数字矩阵音频处理器：不带任何音频扩展接口，包括CobraNet。
4．Biamp AudiaFlex CM插卡式数字矩阵音频处理器：可通过CobraNet进行音频扩展，其CobraNet网络传输协议为一根网线传输64个通道，32x32.
5．Biamp NPS‐1只能与Biamp AudiaFlex配合使用。
CM
6．Biamp Audia系列的控制面板最大支持32个。
7．Biamp Nexia中小型数字音频处理器：可以通过NexLink级联，最多不超过4台；一根网线传输16路音频信号，最长不超过5米；控制面板最大支持12个。
目录1、BIAMP公司简介 (3)2、自动调音台 (4)BIAMP ADVANTAGE® Autotwo自动调音台 (4)3、数字音频处理器 (7)BIAMP Nexia SP数字音频处理器 (7)BIAMP Nexia CS数字音频处理器 (12)BIAMP Nexia PM数字音频处理器 (14)NEXIA TC电话会议系统 (16)NEXIA VC电视会议系统 (18)关于联机 (20)外接控制面板 (20)BIAMP Audia数字音频处理器 (21)BIAMP AudiaSOLO数字音频处理器 (23)BIAMP AudiaFLEX数字音频处理器 (28)外接控制面板 (29)BIAMP NPS-1呼叫站 (30)BIAMP Audia EXPI、EXPO输入、输出扩展接口 (31)BIAMP 小型接口箱 (31)AudiaEXPI-4输入接口箱 (31)AudiaEXPO-4输出接口箱 (31)AudiaEXPI/O-2输入/输出接口箱 (32)BIAMP IP 2／OP 2 输入／输出卡 (32)BIAMP TI2电话卡 (32)BIAMP AEC-2HD卡房间回声消除—实现异地系统的互联 (33)BIAMP VOIP-2双线IP接口卡 (33)BIAMP PA-2卡 (33)4、功率放大器 (34)BIAMP MCA 8050 8通道功率放大器 (34)BIAMP MCA 8150 8通道功率放大器 (36)BIAMP MXA 6通道混音功率放大器 (37)1、BIAMP 公司简介位于美国俄勒冈州波特兰市的BIAMP 公司，是一个具有悠久历史的、专门从事专业数字音频产品研发的生产厂商。
其产品包括：Audia 数字音频处理平台系列、Nexia 数字音频处理器系列和可变资源数字化自动调音台。
经过多年不懈努力，Biamp 公司已经在业界建立良好的声誉，成为同类产品最具影响力的品牌。
B i a m p N e x i a音频处理器介绍编者案：传统扩音都是由调音台、音频办理、功放和音箱构成，设施众多，总投资不菲。
而非专业音频的用户常常不会操作，刚调好的一个声场，几个月后已经是惨不忍睹。
在数字化的今日，我们迎来数字媒体矩阵时代，调音台及各样音频办理设施被数字媒体矩阵代替，其计算机操作与联动，更为切合现代数字音视频集成工程应用的需要。
1.? 序言Biamp Nexia于 1976 年在美国俄勒冈州注册 ,最早是生产高质量的音乐器械,紧跟着专业音频技术的发展,逐渐转型生产专业音频办理设施。
1996 年生产出第一台 Audia 数字媒体矩阵， 2003年推出智能话筒混音器、单声道 /立体声线路混音器，功率放大器系列，同年推出特意针对中小型多媒领会议系统的NEXIA 系列小型媒体矩阵 (PM CS SP) 。
当远程会议走入人们视野时,Biamp 也在 2006 年生产了特意针对远程会议的Nexia TC&VC. 鉴于他们生产音乐器械的背景和对声音的热爱,他们对声音有很高的要求,同时也把这样的要求应用到全部产品中，并且把高质量声音作为产品生产的第一位。
应用范围很广,波及政府、学校、公交、以及视频会议系统、体育场馆扩声工程，并享有很高的赞美。
在国际信息化家产结盟ICIA 宣布的最正确系统集成固定安装类产品大奖中,BIAMP 公司的产品被威望期刊评为“最正确 DSP 办理大奖”。
2003 年进入中国市场，市场份额逐年上涨 ;你的远见能够成为现实Nexia 系列产品依据工程中碰到的现实问题而量身定做的。
好多客户常常估算紧张，但对声音质量的要求却绝不当协，并且希望联网遥控。
经过创新的数字信号办理技术，Nexia 以小巧的外形供给了远胜于模拟系统的解决方案。
经过标配的 Nexlink 接口，最多能够 4 台 Nexia 设施级联成系统，相互互换数字音频信号，并共享 DSP资源。
再配合 VS8 这样人性化的线控面板，一个灵巧而适用的数字音频系统就展此刻你的眼前。
技术白皮书目录1.前言 (2)2.Nexia CS (4)3.Nexia PM (6)4.Nexia SP (8)5.Nexia VC (10)6.Nexia TC (12)1.前言Biamp Nexia出于对声音的热爱,Biamp 成立于1976年,最早是生产高品质的音乐器材,Biamp紧随着专业音频技术的发展,逐步转型生产专业音频处理的设备,1996年生产出第一台Audia的数字媒体矩阵,2003年专门针对中小型会议室生产了Nexia的小型数字媒体矩阵,当远程会议走入人们的视线时,Biamp也在2006年生产了专门针对远程会议的Nexia TC&VC.基于他们生产音乐器材的背景和对声音的热爱,他们对声音是有很高的要求,同时也把这样的要求应用到Biamp的所有产品中.而且把高品质声音作为产品生产的第一位.你的远见可以成为现实Nexia系列产品格局工程中遇到的现实问题而量身定做。
很多客户往往预算紧张，但对声音质量的要求却毫不妥协，并且希望联网遥控。
通过创新的数字信号处理技术，Nexia以小巧的外形提供了远胜于模拟系统的解决方案。
通过标配的Nexlink接口，最多可以4台Nexia设备级联成系统，彼此交换数字音频信号，并共享DSP资源。
再配合VS8这样人性化的线控面板，一个灵活而实用的数字音频系统就展现在你的面前。
高雅、简洁而且功能强大，在每天的日常实用中稳定地发挥效能。
Nexia软件――易于使用、精于设计界面直观、操作简单、功能强大，Nexia软件允许您以搭积木的方式进行系统设计。
所有的设计操作都在同一个界面下完成，无需繁复地在不同页面间切换。
令设计、修改。
甚至推翻重来这一切工作都变得快捷而充满乐趣。
为使您的工程项目进展更快，所有Nexia产品出厂时都包含了标准的音频系统设计，通电就能使用！如果您有特殊需求，也可以对工厂内置的系统设计进行修改，实现您的梦想！线控组件――人性外观，简洁有效对于最终的使用者，他可能不需要知道Nexia 系统有那么功能强大、多复杂、多高科技，但他需要一个容易使用的操作界面。
目录1、BIAMP公司简介 (3)2、自动调音台 (4)BIAMP ADVANTAGE® Autotwo自动调音台 (4)3、数字音频处理器 (7)BIAMP Nexia SP数字音频处理器 (7)BIAMP Nexia CS数字音频处理器 (12)BIAMP Nexia PM数字音频处理器 (14)NEXIA TC电话会议系统 (16)NEXIA VC电视会议系统 (18)关于联机 (20)外接控制面板 (20)BIAMP Audia数字音频处理器 (21)BIAMP AudiaSOLO数字音频处理器 (23)BIAMP AudiaFLEX数字音频处理器 (28)外接控制面板 (29)BIAMP NPS-1呼叫站 (30)BIAMP Audia EXPI、EXPO输入、输出扩展接口 (31)BIAMP 小型接口箱 (31)AudiaEXPI-4输入接口箱 (31)AudiaEXPO-4输出接口箱 (31)AudiaEXPI/O-2输入/输出接口箱 (32)BIAMP IP 2／OP 2 输入／输出卡 (32)BIAMP TI2电话卡 (32)BIAMP AEC-2HD卡房间回声消除—实现异地系统的互联 (33)BIAMP VOIP-2双线IP接口卡 (33)BIAMP PA-2卡 (33)4、功率放大器 (34)BIAMP MCA 8050 8通道功率放大器 (34)BIAMP MCA 8150 8通道功率放大器 (36)BIAMP MXA 6通道混音功率放大器 (37)1、BIAMP公司简介位于美国俄勒冈州波特兰市的BIAMP公司，是一个具有悠久历史的、专门从事专业数字音频产品研发的生产厂商。
其产品包括：Audia数字音频处理平台系列、Nexia数字音频处理器系列和可变资源数字化自动调音台。
经过多年不懈努力，Biamp公司已经在业界建立良好的声誉，成为同类产品最具影响力的品牌。
BIAMP公司生产车间2、自动调音台BIAMP ADVANTAGE® Autotwo自动调音台Autotwo是一款价廉物美、灵活易用的自动调音台。

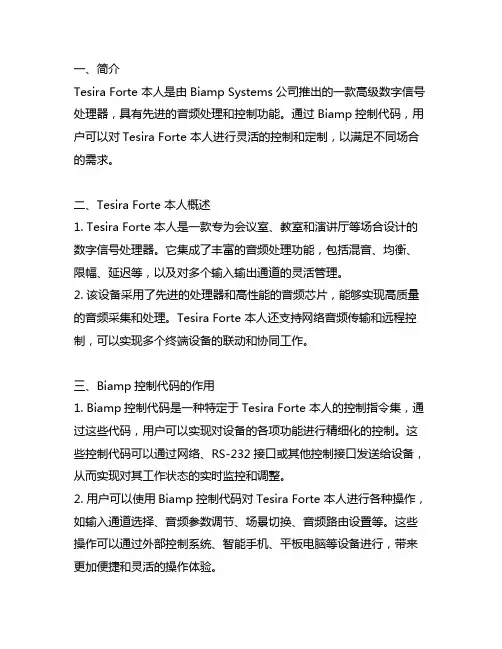

一、简介Tesira Forte 本人是由Biamp Systems公司推出的一款高级数字信号处理器，具有先进的音频处理和控制功能。
通过Biamp控制代码，用户可以对Tesira Forte 本人进行灵活的控制和定制，以满足不同场合的需求。
二、Tesira Forte 本人概述1. Tesira Forte 本人是一款专为会议室、教室和演讲厅等场合设计的数字信号处理器。
它集成了丰富的音频处理功能，包括混音、均衡、限幅、延迟等，以及对多个输入输出通道的灵活管理。
2. 该设备采用了先进的处理器和高性能的音频芯片，能够实现高质量的音频采集和处理。
Tesira Forte 本人还支持网络音频传输和远程控制，可以实现多个终端设备的联动和协同工作。
三、Biamp控制代码的作用1. Biamp控制代码是一种特定于Tesira Forte 本人的控制指令集，通过这些代码，用户可以实现对设备的各项功能进行精细化的控制。
这些控制代码可以通过网络、RS-232接口或其他控制接口发送给设备，从而实现对其工作状态的实时监控和调整。
2. 用户可以使用Biamp控制代码对Tesira Forte 本人进行各种操作，如输入通道选择、音频参数调节、场景切换、音频路由设置等。
这些操作可以通过外部控制系统、智能手机、平板电脑等设备进行，带来更加便捷和灵活的操作体验。
四、Biamp控制代码的使用方法1. 用户需要了解Tesira Forte 本人的控制指令格式和规范，以便正确地编写控制代码。
Biamp Systems公司会提供详细的控制代码手册和示例代码，用户可以通过学习和参考来掌握其使用方法。
2. 用户需要选择合适的控制接口，如网络接口、RS-232接口等，并根据设备的实际接口情况进行接线和设置。
一般来说，用户可以直接将控制指令发送给Tesira Forte 本人的控制接口，设备会根据接收到的指令执行相应的操作。
3. 用户可以根据实际需求，编写自己的控制代码程序，实现对Tesira Forte 本人的定制化控制。
Biamp Nexia音频处理器介绍编者案：传统扩音都是由调音台、音频处理、功放和音箱组成，设备众多，总投资不菲。
而非专业音频的用户往往不会操作，刚调好的一个声场，几个月后已经是惨不忍睹。
在数字化的今天，我们迎来数字媒体矩阵时代，调音台及各种音频处理设备被数字媒体矩阵取代，其计算机操作与集中控制联动，更加符合现代数字音视频集成工程应用的需要。
1.前言Biamp Nexia于1976年在美国俄勒冈州注册,最早是生产高品质的音乐器材,紧随着专业音频技术的发展,逐步转型生产专业音频处理设备。
1996年生产出第一台Audia数字媒体矩阵，2003年推出智能话筒混音器、单声道/立体声线路混音器，功率放大器系列，同年推出专门针对中小型多媒体会议系统的NEXIA系列小型媒体矩阵(PM CS SP)。
当远程会议走入人们视线时,Biamp也在2006年生产了专门针对远程会议的Nexia TC&VC.基于他们生产音乐器材的背景和对声音的热爱,他们对声音有很高的要求,同时也把这样的要求应用到所有产品中，而且把高品质声音作为产品生产的第一位。
应用围很广,涉及政府、学校、公交、以及视频会议系统、体育场馆扩声工程，并享有很高的赞誉。
在国际信息化产业联盟ICIA公布的最佳系统集成固定安装类产品大奖中,BIAMP公司的产品被权威期刊评为“最佳DSP处理大奖”。
2003年进入中国市场，市场份额逐年上升;你的远见可以成为现实Nexia系列产品根据工程中遇到的现实问题而量身定做的。
很多客户往往预算紧，但对声音质量的要求却毫不妥协，并且希望联网遥控。
通过创新的数字信号处理技术，Nexia以小巧的外形提供了远胜于模拟系统的解决方案。
通过标配的Nexlink接口，最多可以4台Nexia设备级联成系统，彼此交换数字音频信号，并共享DSP资源。
再配合VS8这样人性化的线控面板，一个灵活而实用的数字音频系统就展现在你的面前。
高雅、简洁而且功能强大，在每天的日常实用中稳定地发挥效能。
Nexia软件：易于使用、精于设计。
界面直观、操作简单、功能强大，Nexia软件允许您以搭积木的方式进行系统设计。
所有的设计操作都在同一个界面下完成，无需反复在不同页面间切换。
令设计、修改，甚至推翻重来这一切工作都变得快捷而充满乐趣。
为使工程项目进展更快，所有Nexia产品出厂时都包含了标准的音频系统设计，通电就能使用!如果您有特殊需求，也可以对工厂置的系统设计进行修改，实现您的梦想!线控组件：人性外观，简洁有效。
对于最终的使用者，他可能不需要知道Nexia系统功能有多强大、多复杂、多高科技，但他需要一个容易使用的操作界面。
继承广受好评的Audia数字音频平台，Nexia的控制面板完成可以满足这样的要求。
通过这些容易安装与使用的线控面板，Nexia把复杂的技术融于朴实无华的外表之下，让人们在轻松与随意之中享受高科技的涵。
Nexlink:扩展系统规模。
Nexia系统设需要而设计。
比起模拟设备，Nexia具有更加强大的功能。
直观的设计软件允许用户进行搭积木式的系统设置。
系统设置以及对设备的控制都通过以太网来实现。
通过Ne备的输入/输出接口，特别根据工程实际应用的xlink，最大可以连接4台Nexia设备，从而产生完全不同的功能组合。
两台TC可以组成一个22×8(20入8出)的矩阵。
通过Nexlink，TC和SP也可以方便地连接起来，扩展整个系统的功能。
2.Nexia CS介绍NEXIA CS是一台数字信号处理器，配有10路话筒/线路输入和6路独立的混合输出可满足会议室、法庭和理事会等场合的会议应用。
NEXIA的设计软件中提供了大量的路由选择、信号处等模块，用户可以通过PC软件对系统进行搭积木式的设计。
通过控制软件的屏幕、RS232口或者其他兼容的遥控设备可以对NEXIA CS进行控制。
利用以太网和NexLink 数字音频接口台NEXIA设备可以联机，构成大系统工作。
特点：10路平衡式话筒/线路输入，采用欧式凤凰插;6路平衡式输出，采用欧式凤凰插;以太网接口用于软件设置/控制;串行接口用于第三方RS 232远程控制;远程控制母线用于连接特制的控制面板;NexLink接口用于多台设备联机工作;NEXIA软件可工作在Windows NT4.0/2000/XP;固定数量的输入输出接口，部处理可自由设定;具有混音、线路交换、房间组合、均衡、延时、控制等多种功能;CE认证标志，通过CSAUL6500标准测试。
设计师和工程师用特性描述：数字会议系统应该具备10路平衡式话筒/线路输入(采用裸线接口端子);6路平衡式话筒/线路输出(采用裸线接口端子) 。
输入输出都是模拟信号设备部采用24-bit量化、48kHz取样频率进行模拟/数字和数字/模拟转换所有的部处理，并且都是数字处理;采用NexLlnk连接后，允许在多台设备共享数字音频信号。
可以用软件来创建或连接每一台硬件设备中的数字信号处理组件，可选用的系统组件应该包括(并不限定于)：调音台、均衡器、分频器、动态增益控制器，路由选择、延时器、远程控制器、电平表、信号发生器以及诊断器。
软件设置和控制可通过以太网连接进行操作设定完成后，处理器可以通过软件显示屏进行控制。
第三方Rs 232控制系统和第三方遥控设备都可以用来控制本设备，软件可以在一台在Windows NT4 .0/2000/XP下配有网卡的个人电脑下运行。
NEXIA CS就是满足以上要求的数字会议系统。
技术指标：频率响应(20Hz-20kHz+4dBu)：0/-0.4dB总谐波失真+噪声(20Hz-20kHz+4dBu)：线路电平<0.006%话筒电平 <0.05%等效输入噪声级(20Hz-20kHz，66dB增益，150欧姆)：-125 dBu动态围(20Hz-20kHz，0dB) ：>105 dB最大增益(话筒输入到线路输出)：66dB串扰(通道间1kHz )：线路电平输入<-80 dB话筒电平输入<-75dB输入阻抗(平衡式话筒/线路输入) ：8k欧姆最大输入(平衡式话筒/线路输入) ：+24 dBu 输入增益围(可调)：0 dB ~ +66 dB输出阻抗(平衡式)：200 欧姆最大输出(平衡式)：+24 dBu输出参考电平(可选择)：-31dBu ~ +24 dBu 取样频率：48kHz模拟/数字，数字/模拟转换器24-bit幻象电源+48V直流电压(7毫安/输入)电源(100-240V交流电压50/60Hz)：65瓦尺寸：高度45毫米/1U宽度483毫米/19 英寸深度283毫米重量3.9千克NEXIA CS背板图：3.Nexia PM介绍NEXIA PM是一台数字信号处理器，具有4路话筒/线路输入，6路立体声线路输入和3路立体声输出，可适应多媒体演示同时需要话筒和线路输入需求。
NEXIA的设计软件中提供了大量的路由选择、信号处理等模块，用户可以通过PC软件来对系统进行搭积木式的设计。
通过控制软件的屏幕、RS-232接口或者其他兼容的遥控设备可以对NEXIA PM进行控制。
利用以太网和NexLink数字音频接口，多台NEXIA 设备可以联机构成大系统工作。
特点：4路话筒/线路输入和6路立体声线路输入;3 路立体声输入(可配置成6路单声道输出);以太网接口用于软件设置/控制;串行接口用于第三方RS-232远程控制;远程控制母线用于连接特制的控制面板;NexLink接口用于多台设备联机工作;NEXIA软件，可工作在WindowsNT4.0/2000/XP;固定数量的输入输出接口，部处理可自由设定;具有混音、线路交换、房间组合、均衡、延时、控制等多种功能;CE认证标志，通过CSA UL6500标准测试。
设计师和工程师用指标说明：数字会议系统应该具备10路平衡式话筒/线路输入(采用裸线接口端子)，6路平衡式话筒/线路输出(采用裸线接口端子)。
输入输出都是模拟信号，设备部采用24-bit量化、48kHz取样频率进行模拟/数字和数字/模拟转换。
所有的部处理都是数字处理。
采用NexLink连接后，允许在多台设备间共享数字音频信号。
可以用软件来创建或者连接每一台硬件设备中的数字信号处理组件。
可选用的系统组件应该包括(并不限定于)：调音台、均衡器、分频器、动态增益控制器，路由选择、延时器、远程控制器、电平表、信号发生器以及诊断器。
软件设置和控制可通过以太网连接进行操作。
设定完成之后，处理器可以通过软件显示屏进行控制。
第三方RS-232控制系统和第三方遥控设备都可以用来控制本设备。
软件可以在一台工作在Windows NT4.0/2000/XP下，配有网卡的个人电脑下运行。
技术指标：频率响应(20Hz-20kHz+4dBu)： +0/-0.4dB总谐波失真+噪声(20Hz-20kHz+4dBu):线路电平<0.006%话筒电平<0.05%等效输入噪声级(20Hz-20kHz，66dB增益，150欧姆)：-125 dBu动态围(20Hz-20kHz，0dB) >105dB最大增益(话筒输入到线路输出) 66dB串扰(通道间1kHz )：线路电平输入<-80 dB话筒电平输入<-75dB输入阻抗平衡式话筒/线路输入8k 欧姆非平衡式立体声线路输入10k 欧姆最大输入：平衡式话筒/线路输入+24 dBu非平衡式立体声线路输入+18 dBu输入增益围(可调)平衡式话筒/线路输入0 dB ~ +66 dB非平衡式立体声输入0 dB ~ +18 dB输出阻抗(平衡式) 200 欧姆最大输出(平衡式) +24 dBu输出参考电平(可选择) 0 dB ~ +24 dBu 取样频率：48kHz模拟/数字，数字/模拟转换器24-bit幻象电源+48V直流电压(7毫安/输入) 电源(100-240V交流电压50/60Hz) 65瓦尺寸：高度45毫米/1U宽度483毫米/19 英寸深度283毫米重量3.9千克NEXIA PM背板图：4.Nexia SP介绍NEXIA SP是一台数字信号处理器，具有4路线路输入和8路独立输出，非常适合扬声器处理环境下线路信号输入被分送多路线路输出的应用。
NEXIA的设计软件中提供了大量的路由选择、信号处理等模块，用户可以通过PC软件来对系统进行搭积木式的设计。
通过控制软件的屏幕、RS-232接口或者其他兼容的遥控设备可以对NEXIA SP进行控制。
利用以太网和NexLink数字音频接口，多台NEXIA 设备可以联机构成大系统工作。
特点：4路平衡式线路输入，采用欧式凤凰插;8路平衡式线路输出，采用欧式凤凰插;以太网接口用于软件设置/控制;串行接口用于第三方RS-232远程控制;远程控制母线用于连接特制的控制面板;NexLink接口用于多台设备联机工作;NEXIA软件，可工作在WindowsNT4.0/2000/XP;固定数量的输入输出接口，部处理可自由设定;具有混音、线路交换、房间组合、均衡、延时、控制等多种功能;CE认证标志，通过CSA UL6500标准测试。
