混凝土的耐久性ppt课件

格式：ppt
大小：1.78 MB
文档页数：38

下载文档原格式

耐久性 PPT

（4）提高抗渗性的措施：提高密实度
2、混凝土的抗冻性
（1）定义：混凝土的抗冻性是指混凝土在水饱和状
态下，能经受多次冻融循环作用而不破坏，同时也不严重降低强度的性能。
（2）表示方法：抗冻等级F
抗冻等级是采用龄期28ｄ的试块在吸水饱和后，承受反复冻融循环，以抗压强度下降不超过25％，而且质量损失不超过５％时所能承受的最大冻融循环次数来确定的。ＧＢＪ50164—92将混凝土划分为以下抗冻等级：Ｆ10、 F15、F25、F50、F150、F200、F250、F300等九个等级，分别表示混凝土能够承受反复冻融循环次数为10、25、25、 50、100、150、200、250和300次。
越好。 b. 混凝土密实度、混凝土孔隙构造及数量：
密实度越小，开口孔隙愈多，水分愈易渗入，静水压力越大，抗冻性越差。 c. 混凝土孔隙充水程度：
饱水程度愈高，冻结后产生的冻胀作用就大，抗冻性越差。
d. 水灰比：水灰比与孔隙率成正比，水灰比越大，且开
口孔隙率大，抗冻性越差。 E. 外加剂：
在混凝土中掺入引气剂，可在水泥石中形成无数细小、均匀的气泡，使之成为压力水进出的 “水库”，使静水压力和渗透压力得以释放，对冰冻破坏起到很好的缓冲作用。适宜的引气量以４％～６％为宜。
（3）影响因素：孔隙率、孔隙特征、环境温度等
（4）提高抗冻性的措施：提高密实度、合理选用水泥品种
3、混凝土的抗侵蚀性（1）定义
抗侵蚀性是指混凝土在含有侵蚀性介质环境中遭受到化学侵蚀、物理作用不破坏的能力。
（2）提高措施
混凝土的抗侵蚀性主要取决于水泥的品种、混凝土密实度与孔隙特征等。
4、混凝土的抗碳化性
（二）提高混凝土耐久性，对于延长结构寿命，减少修复工作量，提高经济效益具有重要的意义。

混凝土的耐久性 ppt课件

ppt课件
15
第三节:化学侵蚀
2.硫酸盐侵蚀
化学侵蚀最广泛和最普通的形式是硫酸盐的侵蚀。
图为被硫酸盐腐蚀土壤破坏的混泥土柱
ppt课件
16
第三节:化学侵蚀
硫酸盐侵蚀的机理
硫酸盐侵蚀引起的危害性包括混凝土的整体开裂和膨胀以及
水泥浆体的软化和分解。水泥中的C3A含量过高将使混凝土遭受硫酸盐腐蚀，其主要原
ppt课件
13
第三节:化学侵蚀
1.渗滤和盐霜
当水分能经材料渗出时，无论连续或间歇的，或当暴露的表面受干湿交替作用时，混凝土的表面几乎常常出现盐霜。盐霜由沉积的盐类所组成，这些盐类可能是混凝土渗析出的盐经蒸发水分后的结晶，或与大气中二氧化碳相互作用的结晶而生成。典型的盐类为硫酸盐、钠、钾或钙的碳酸盐，其主要组成是碳酸钙。
ppt课件
W/C 0.40 0.45 0.50 0.60 0.70 >0.70
养护时间/d 3 7 28
180 365 不可能形成
11
第一节：混凝土的渗透性
掺入辅助胶凝材料，特别是硅灰，可以显著降低渗透性——事实上这种下降比仅降低水胶比W/C的效果更明显。硅灰的掺入同时减小了孔隙率和孔的尺寸。
硫酸盐腐蚀的三个过程：
ppt课件
9
第一节：混凝土的渗透性
水泥浆的Kp不是常数，此值决定与W/C比和水泥浆的龄期
密实的充分水化的水泥浆体
水泥浆体的泥龄对渗透系数的影响（W/C=0.51)
ppt课件
10
第一节：混凝土的渗透性
经过养护后的浆体渗透系数是非常小的，即使总孔隙率高时，其渗透系数与低孔隙率的岩石同级。因此可总结为水并不能顺利通过细小的胶孔，其渗透性受互相连通的毛细孔网络所控制。如继续水化，则由于C-S-H凝胶的形成而堵塞了互相连通的孔，使毛细管网络变得愈加扭曲，并伴有Kp不断减小。达到出现完全不连通毛细孔所需要的养护时间是W/C的函数。

混凝土耐久性

干燥收缩也可能产生类似的裂缝
水分进入，使裂缝边缘清晰
桥塔支柱上的纵向裂缝
梁上的纵向裂缝
§3.4 混凝土的体积稳定性
3.4.1 变形的类型

1. 荷载作用下
2. 非荷载作用下 3. 应力作用下
产生弹性与非弹性变形
产生收缩与膨胀变形产生徐变
混凝土的收缩、膨胀与徐变变形
3.5.1 水与混凝土的劣化
对许多建筑材料来说，水是它们生产过程的重要原料之一，同时也是它们破坏过程的主要介质。水也是多数结构混凝土出现耐久性问题的核心。不仅物理劣化过程与水有关；同时作为传输侵蚀性离子的介质，水又是其化学劣化过程的一个根源。
1. 混凝土的渗透性
Permeability of Concrete
夹带泥砂的水流
大坝
大坝溢流面示意图
消能坎
320国道湖南段，1992~93年建成
拆除前的西直门桥
一座桥何以只有二十年寿命？
美国波士顿大学已建90年的车库
翻修后的该大学制造工程研究中心
翻修前后的外墙
连接夹
点焊连接
钢混墙体导电棒
1）在新拌混凝土里掺用阻锈剂，如亚硝酸钙； 2）用不锈钢作为配筋，或环氧涂层钢筋； 3）混凝土采用涂层保护，减少氯盐与氧的侵入； 4）对钢筋进行阴极保护，即外加电压以保持钢筋处于阴极区。
混凝土受环境作用产生劣化的“整体性”模型
一个不透水，但存在非连续微裂缝，且多孔的钢筋混凝土结构由于微裂缝和孔隙连通起来，不透水性逐渐丧失 A：以下原因使孔隙内静水压增大、混凝土膨胀：钢筋锈蚀、碱-骨料反应、水结冰、硫酸盐侵蚀; B：混凝土强度与刚度降低开裂、剥落与整体性丧失环境作用（第一阶段）（无可见损伤） 1. 侵蚀作用（冷热循环、干湿循环） 2. 荷载作用（循环荷载、冲击荷载）

混凝土材料的耐久性-建筑材料

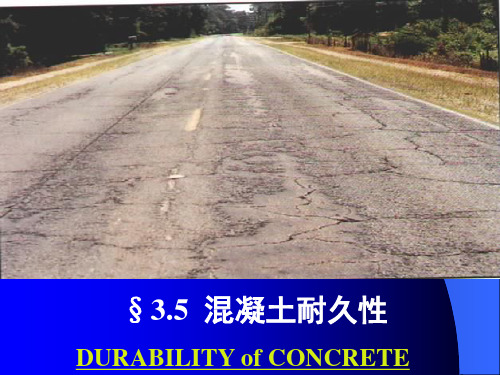

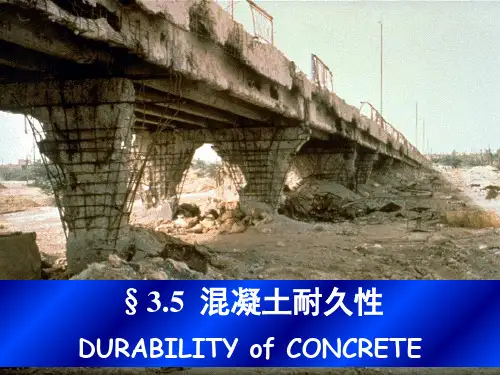

§3.5 混凝土耐久性 Deterioration of Reinforced Concrete Bridge
due to Poor Durability
2021/3/2D9 URABILITY of CONCRETE 1
建筑材料的耐久性
材料的耐久性——在长期使用过程中维持其内部结构和使用性能在一个可以接受的水平的能力。
1）水泥或混凝土的含碱量 ; 2）活性氧化硅含量 ; 3）骨料粒径 ; 4）水分来源 ; 5）环境温度。
2021/3/29
28
2021/3/29
混凝土含碱量的阈值
29
混凝土匀质性差温度与干燥收缩
预制预应力构件内应力过大
发生碱－骨料反应
高碱水泥骨料有碱活性
从整体方法论看待碱－骨料反应的发生和发展 2021/3/29
6
然而现今一个严重的问题是:许多新结构的施工操作与以往保持一致,而过早劣化的现象却在不断增多。这意味着混凝土结构过早劣化的现象还将以很高的速度不断继续下去,除非我们深入地了解现今的建设实践,深刻地认识影响混凝土结构劣化的主要原因。
P.K.Mehta. Building Durable Structures in 21st Century.
2. 为什么用轻骨料的混凝土抗火性能较好?
2021/3/29
34
3.5.3 混凝土中钢材的锈蚀
影响结构物寿命的第一大因素。
2021/3/29
35
在混凝土内部的碱性环境（pH＞13）中, 钢材表面生成一层致密的钝化膜,保护钢材不被锈蚀。
2021/3/29
36
混凝土中钢材的钝化膜由于下列原因而被破坏
2021/3/29

混凝土的耐久性

Page: 10
对于一些强度比较高的混凝土，这种方法不利于我们进行对比试验。这种情况下，就不利于我们做对比试验。通常采用相对渗透系数法。
0.8MPa加压24h，然后沿轴向劈开，看水渗透的高度。沿水印的上边缘画一条线，均匀的取10个点，读取的数据取平均值做为渗透高度Dm。
相对渗透系数:
Sk mDm2 2TH
Page: 20
五、碳化
CO2 Ca(OH )2 H2OCaCO3 H 2O
碳化前：水泥凝胶中的Ca(OH)2含量约为25％，PH＝12～13，碱性。碳化后：Ca(OH)2浓度下降，PH＝8.5～10，接近中性。
不利影响：碱性条件下，钢筋表面生成钝化膜碳化改变了混凝土内部的碱性环境，削弱了混
Page: 19
3、碱－骨料反应发生的条件：
（1）水泥中含碱量大于0.6％，按(Na2O+0.658K2O)计；（2）骨料中有活性物质（活性二氧化硅、蛋白石、燧石等）；（3）环境中有水存在。
针对碱－骨料反应发生的条件，可以采取相应的措施来进行防治。
此外还可以在混凝土中掺入活性掺合料（粉煤灰）或引气剂。实际应用中主要从控制原材料品质方面来防止碱骨料反应的发生。
在北方大部分地区，冬季温度比较低，对于混凝土的抗冻性要求比较高。
Page: 3
2、混凝土的抗冻试验（快冻法）
试件尺寸为100mm×100mm×400mm，成型养护24d，浸水4d。冻融箱中心温度从-17±2℃至8±2℃ ，每循环25 次进行一次测试。测试内容主要有两个：
质量损失达到初始质量的5％动弹性模量损失达到初始值的40％
大冲刷深度达数米，不得不进行大修。
Page: 13
（2）道路路面混凝土。车辆荷载的反复作用（冲击、摩擦）

概述混凝土耐久性 PPT

青藏公路桥墩冻胀破坏
1907----上海大厦和外百渡桥(百年建筑)
不达拉宫(重建1690年)石木结构
• 故宫(紫禁城)建成于1420年)
• 砖木结构
赵州桥建于(公元 605-618年)
赵州桥建于(公元605618石拱结构)
• 1937-------钱塘江大桥(钢混结构)
1.4 结构耐久性研究存在的主要问题
◆对于一般建筑结构，设计工作寿命为50年，重要的建筑物可取100年。
◆近年来，随着建筑市场化的发展，业主也可以对建筑的寿命提出更高要求。对于其它土木工程结构，根据其功能要求，设计工作寿命也有差别，如桥梁工程一般要求在100年以上。
混凝土结构使用寿命
无损伤劣化开始，可修补毁坏,废弃
Deterioration of Reinforced Concrete Bridge due to Poor Durability
混凝土桥梁立柱和主梁耐久性退化的典型例子
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
1.2 桥梁面临的严重耐久性问题 2）缆索承重桥梁的严重耐久性问题
国内部分缆索承重桥梁拉索（或吊杆）的更换记录
1.2 桥梁面临的严重耐久性问题
3）拱桥的耐久性问题
混凝土双曲拱桥：严重开裂，加固、降级及拆除
混凝土结构耐久性的概念及其研究现状
◆混凝土结构应能在自然和人为环境的化学和物理作用下，满足在规定的设计工作寿命内不出现无法接受的承载力减小、使用功能降低和不能接受的外观破损等的耐久性要求。
◆耐久性是指结构在预定设计工作寿命期内，在正常维护条件下，不需要进行大修和加固满足，而满足正常使用和安全功能要求的能力。
① 仅通过某一因素影响下材料退化机理来预测结构总体退化规律是困难的 ② 绝大多数试验不能正确反映桥梁实际工作情况 ③ 对于桥梁结构中广泛应用的预应力砼构件很少进行研究 ④ 现有的砼耐久性的研究成果与结构的设计、施工控制等存在脱节 ⑤ 主要针对房屋建筑结构而很少专门对桥梁结构的耐久性问题进行研究 ⑥ 对如何从结构构造和细节的角度改善桥梁耐久性很少有人研究 ⑦ 对于后期养护和管理的问题很少进行研究 ⑧ 对桥梁结构及构件的使用寿命等问题没有明确的规定

混凝土ppt课件

混凝土的组成
总结词
混凝土由水泥、水、骨料和其他添加剂组成。
详细描述
混凝土的主要成分是水泥，它与水混合后形成水泥浆，水泥浆包裹骨料并填充骨料之间的空隙，硬化后形成混凝土。骨料分为粗骨料（大粒径的碎石或卵石）和细骨料（小粒径的沙），它们在混凝土中起到支撑作用。此外，还可以添加一些其他添加剂，如减水剂、缓凝剂等，以改善混凝土的性能。
混凝土PPT课件
目录
• 混凝土简介 • 混凝土的生产与制备 • 混凝土的应用 • 混凝土的耐久性 • 混凝土技术的发展趋势 • 混凝土的未来展望
01
混凝土简介
混凝土的定义
总结词
混凝土是一种建筑材料，由水泥、水、骨料（沙、石）和其他添加剂按一定比例混合而成。
详细描述
混凝土是一种广泛应用的建筑材料，主要用于建筑和土木工程中。它由水泥、水、骨料（沙、石或其他碎屑）和其他添加剂按一定比例混合而成，经过搅拌、硬化后形成坚硬的建筑材料。
根据原材料的性能和环境条件，进行配合比的调整和优化。
配合比设计应考虑混凝土的工作性、强度、耐久性等方面的要求。
混凝土的搅拌与运
搅拌
采用合适的搅拌设备，确保混凝土充分搅拌，达到均匀一致的状态。
运输
选择合适的运输方式，确保混凝土在运输过程中不发生离析和泌水现象。
时间
控制混凝土的初凝时间和运输时间，确保混凝土在到达浇筑地点时仍具有适宜的工作性。
环境因素
如温度变化、湿度、紫外线照射、化学腐蚀等环境因素会影响混凝土的耐久性。
材料因素
混凝土的原材料，如水泥、骨料、水等，其质量和配合比对混凝土的耐久性有重要影响。
施工因素
施工过程中的问题，如混合不均匀、振捣不实、养护不当等，也会影响混凝土的耐久性。

《土木工程材料》课件——混凝土的耐久性

抗冻等级≥F50的混凝土为抗冻混凝土。
对高抗冻性混凝土，其抗冻性也可采用快冻法，以相对动弹性模量值不小于60％，而且质量损失不超过5％时所能承受的最大冻融循环次数来表示。
提高混凝土抗冻性的最有效方法是掺入引气剂（1998、2km 试验路段，公路不低于C40，其他C30）、减水剂和防冻剂，或使混凝土更密实。
抗渗等级≥P6的混凝土为抗渗混凝土。
图3-24 硬化水泥浆体渗透性与水灰比的关系（93%水化度）
渗透性—水灰比关系存在临界区域
最初几周，硬化水泥浆体的渗透性下降数个量级
渗透性与耐久性
Permeability and durability
采用适宜的原材料及良好的生产、浇筑与养护操作，当水泥用量为300～ 350Kg/m3、水灰比0.45～0.55，制备出 28d抗压强度为35～40MPa的混凝土，在大多数环境条件下可以呈现足够低的渗透性和良好的耐久性能。
抗渗性主要与其密实度及内部孔隙的大小和构造有关。
影响混凝土抗渗性的因素有：
1）水灰比对抗渗性起决定作用。 2）骨料的最大粒径
3）养护方法蒸汽养护较自然养护的要差。
4）水泥品种 5）外加剂 6）掺合料 7）龄期
混凝土的抗渗性用抗渗等级表示。混凝土的抗渗等级分为P4、P6、P8、P10、P12等五个等级，相应表示能抵抗0.4、0.6、0.8、1.0及1.2MPa的静水压力而不渗水。
风与温度相对湿度硫酸盐离子温度变化
氧气和水
控制变量游离氧化钙和氧化镁水化热和冷却速率水泥含碱量，骨料组分骨料吸水性，混凝土含气量，骨料最大尺寸混凝土温度，表面的防护配合比设计，干燥速度配合比设计，水泥种类，外加剂温度升高和变化速率混凝土坍落度、保护层、钢筋直径保护层、混凝土抗渗性

2024版年度水泥混凝土试验方法ppt课件

25
含气量试验
试验目的：测定水泥混凝土的含气量，以评估其耐久性和抗冻性。
01
试验步骤
02
04
振实试模内的混凝土，并刮去多余的混凝土。
05
将试模密封并放入含气量测定仪内，启动测定仪进行含气量测定。
在混凝土拌合物中取样，并将其装入含气量测定仪的试模内。
03
2024/2/3
06
读取并记录测定结果，计算该混凝土拌合物的含气量。
工程验收与质量评定
3
在工程竣工验收阶段，通过试验方法检测水泥混凝土结构的强度、耐久性等指标，评定工程质量等级。
2024/2/3
28
案例分析：某工程水泥混凝土强度检测实例
01 工程概况
某大型商业综合体项目，采用框架结构，主体结构使用水泥混凝土材料。
03
02
检测结果
04
检测方法
在项目施工过程中，采用回弹法、超声法等无损检测方法对水泥混凝土强度进行检测。
26
07 水泥混凝土试验方法的应用与案例分析
2024/2/3
27
试验方法在工程中的应用
1
水泥混凝土材料性能检测
通过试验方法检测水泥混凝土材料的强度、耐久性、变形等性能指标，为工程设计提供依据。
2
施工质量监控
在施工过程中，通过试验方法监控水泥混凝土的配合比、坍落度、含气量等参数，确保施工质量满足要求。
耐久性
混凝土应具有良好的耐久性，能够抵抗环境因素的侵蚀和破坏，保证结构长期安全使用。
变形性
混凝土应具有较小的收缩和徐变变形，以保证结构的稳定性和安
全性。
6
02 水泥混凝土原材料及配合比设计

混凝土结构的耐久性课件

混凝土结构耐久性现状
现状
由于环境因素、施工质量、材料老化等原因，混凝土结构的耐久性面临严峻挑战，许多建筑物出现不同程度的损伤和老化现象。
问题
缺乏对耐久性问题的足够重视和有效维护措施，导致结构失效风险增加，甚至引发安全事故。
02 影响混凝土结构耐久性的因素
内部因素
原材料性质
混凝土原材料，如水泥、骨料、外加剂等，对混凝土结构的耐久性有显著影响。例如，水泥的强度等级、骨料的级配和含泥量等都会影响混凝土的抗渗性能和抗腐蚀性能。
化情况。
渗透性检测
渗透性检测是通过测试混凝土结构的抗渗性能来评估其耐久性的方法。
渗透性检测的结果可以反映混凝土结构在使用过程中抵抗水、气侵蚀的能力。
渗透性检测通常采用水压试验、气渗试验等方法进行，这些方法可以测试混凝土结构的抗渗等级和渗透系数。
电化学检测
电化学检测是通过测试混凝土结构的电化学参数来评估其耐久性
混凝土结构的耐久性课件
目录
CONTENTS
• 引言 • 影响混凝土结构耐久性的因素 • 混凝土结构耐久性检测与评估方法 • 提高混凝土结构耐久性的措施 • 案例分析 • 结论
01 引言
耐久性的定义与重要性
耐久性
混凝土结构在预期使用年限内，能够保持其安全性、适用性和耐久性的能力。
重要性
随着城市化进程加速，混凝土结构在各类建筑和基础设施中广泛应用，其耐久性对保障人民生命财产安全、维护社会经济持续发展具有重要意义。
的方法。
电化学检测通常采用电位测量、氯离子扩散系数等方法进行，这些方法可以测试混凝土结构的电
位、氯离子扩散系数等参数。
电化学检测的结果可以反映混凝土结构在使用过程中发生的电化学反应和腐蚀情况，从而评估其

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第三节:化学侵蚀
盐霜的产生表明在混凝土内部发生了明显的渗滤，严重的渗滤导致孔隙率增加，从而降低混凝土的强度和增加了受侵蚀性化合物作用的弱点。氢氧化钙是水化产物，它最易从混凝土中渗出；C-S-H凝胶本来是不分解的，只有长期处于严重渗滤条件下才会分解。因此，氢氧化钙含量多的水泥浆体，更易于渗滤和起霜，在不利条件下损坏的可能性更大。渗出速率取决于渗透水中含有各种溶解盐的总量。
第一节：混凝土的渗透性
水泥浆的Kp不是常数，此值决定与W/C比和水泥浆的龄期
密实的充分水化的水泥浆体
水泥浆体的泥龄对渗透系数的影响（W/C=0.51)
第一节：混凝土的渗透性
经过养护后的浆体渗透系数是非常小的，即使总孔隙率高时，其渗透系数与低孔隙率的岩石同级。因此可总结为水并不能顺利通过细小的胶孔，其渗透性受互相连通的毛细孔网络所控制。如继续水化，则由于C-S-H凝胶的形成而堵塞了互相连通的孔，使毛细管网络变得愈加扭曲，并伴有Kp不断减小。达到出现完全不连通毛细孔所需要的养护时间是W/C的函数。
第一节：混凝土的渗透性
掺入辅助胶凝材料，特别是硅灰，可以显著降低渗透性——事实上这种下降比仅降低水胶比W/C的效果更明显。硅灰的掺入同时减小了孔隙率和孔的尺寸。
第二节:化学迁移
大部分混凝土都含有毛细孔水，化学迁移将由孔溶液和化学物质的相互作用控制。酸将溶解水泥浆体的组成和一些集料，从而提高了混凝土的渗透性和扩散系数。一些有机物会形成钙皂，将减小渗透性，但大部分碳氢化合物与混凝土不发生反应。一些无机盐，如氯化钠和氯化钙将对混凝土产生像冻融破坏加剧的物理作用或者与混凝土内部的钢筋反应，使钢筋锈蚀。其他物质，如硫酸盐由于化学侵蚀使混凝土严重损伤。
第三节:化学侵蚀
2.硫酸盐侵蚀
化学侵蚀最广泛和最普通的形式是硫酸盐的侵蚀。
图为被硫酸盐腐蚀土壤破坏的混泥土柱
第三节:化学侵蚀
硫酸盐侵蚀的机理
硫酸盐侵蚀引起的危害性包括混凝土的整体开裂和膨胀以及
水泥浆体的软化和分解。水泥中的C3A含量过高将使混凝土遭受硫酸盐腐蚀，其主要原
因是单硫型铝酸盐形成钙矾石。
（2）
此反应又称为石膏腐蚀，因为它伴随固体体积产生约120%的膨胀。对于较高的硫酸盐浓度，在10年甚至更长的时间内，石膏腐蚀与式（1）所表达的钙矾石结晶腐蚀相比仍处于次要地位。然而，长期暴露在硫酸盐环境中，即使硅酸盐水泥中铝酸盐浓度较
低，石膏腐蚀也将称为破坏的主要原因。
第三节:化学侵蚀
不同硫酸盐的影响
＊ W/C比的变化对渗透性的影响主要受制于毛细孔的孔隙率，而不是凝胶孔的孔隙率。
第一节：混凝土的渗透性
水灰比对渗透性的影响图
当W/C比大于0.42 后，毛细孔的体积将明显增加。
第一节：混凝土的渗透性
＊混凝土的渗透性对混凝土耐久性起着重要的作用，因为渗透性控制着水分渗入的速率，这些水可能含有侵蚀性的化合物，同时也控制混凝过程中受热或冰冻时水的移动。

C 3 A S H 1 22 C S H 2 1H 6 C 6 A S 3H 32
（1）
此反应伴有固体体积增加55%，引起浆体内部体积膨胀，并同时产生内应力，最后导致开裂。体积膨胀也可由微晶状态的钙矾石吸水引起。
第三节:化学侵蚀
硫酸盐腐蚀开始是硫酸根离子和氢氧化钙反应：

C H S4 2 O (a) qC S H 2 2 O (a H )q
＊ W/C比对混凝土耐久性起双重的作用，因为低W/C 比也能增加混凝土的强度，从而改善混凝土抵抗因有害反应而产生内应力的破坏。
第一节：混凝土的渗透性
达西定律
反映水流通过水泥浆体的流速规律
表达式：v

Kp
h x
v —— 水的速度 h —— 龙头（水压力） x —— 试件的厚度； Kp —— 渗透系数Fra bibliotek三节:化学侵蚀
1.渗滤和盐霜
当水分能经材料渗出时，无论连续或间歇的，或当暴露的表面受干湿交替作用时，混凝土的表面几乎常常出现盐霜。盐霜由沉积的盐类所组成，这些盐类可能是混凝土渗析出的盐经蒸发水分后的结晶，或与大气中二氧化碳相互作用的结晶而生成。典型的盐类为硫酸盐、钠、钾或钙的碳酸盐，其主要组成是碳酸钙。
概述
化学侵蚀：渗滤和盐霜，硫酸盐腐蚀，碱--集料反应，酸类和碱类，金属的腐蚀；
物理腐蚀包括：冻融，干湿，温度变化，磨损和磨耗。
破坏的钢筋混凝土结构
第一节：混凝土的渗透性
＊对耐久性影响最大的单一参数是水灰比W/C （或水胶比W/cm）。
＊如果W/C比减小，则浆体的孔隙率减少，混凝土变得不透水。
硫酸盐腐蚀的三个过程：
1、硫酸盐离子扩散进入混凝土孔中，扩散由渗透系数Kp和硫酸根离子的扩散系数Kd所控制。
2、在其开始阶段，石膏腐蚀实际上是有利的，因为石膏比氢氧化钙更容易溶解，溶解—结晶反应将允许石膏首先结晶而不产生膨胀。
3、因硫酸盐腐蚀引起内部开裂，顾混凝土有效的Kp将增加，从而更进一步加速硫酸盐的腐蚀。
硫酸镁腐蚀性较强，因为由于存在镁离子，有可能增加额外的腐蚀反应，从而使C-S-H和硫铝酸钙分解：
C 3 S 2 H 3 3 M S (a) q 3 C S H 2 3 M 2 S H xH （3）
C 4 A S H 1 2 3 M S (a) q 4 C S H 2 3 M A H 3H （4）
所形成的硅胶，如反应式（3）所示，可以与MH缓慢反应形成无胶凝性的硅酸镁晶体。当MgSO4 浓度很高时，硫铝酸盐腐蚀完全被镁盐腐蚀所取代。
反应式（3）和（4）由于氢氧化镁的不溶性而继续进行。MH的沉淀也增加了石膏腐蚀的速率：
C H M S(a)q C SH 2MH
（5）
第三节:化学侵蚀
混凝土的耐久性
目录
混
凝土的渗透
化学迁移
化学侵蚀
物理侵蚀
性
概述
混凝土的耐久性的含义：
抵抗因服役环境外部因素和材料内部原因造成的侵蚀和破坏，而保持其原有性能不变的能力。混凝土的三个主要成分：集料、浆体和加筋材料，其中任一组分的有害性质都会使混凝土损坏，同时也可由于化学的或物理的因素而损坏。
