塔吊的分类方式及如何做好塔吊平面布置

塔吊选型及布置方案设计引言：塔吊是建筑工地上常用的起重设备之一，它的选型及布置方案设计直接关系到工地施工安全和效率。

在选择塔吊的过程中，需要考虑多个因素，如工地规模、施工对象、环境条件等。

本文将从这些因素出发，分析塔吊选型及布置方案设计的要点和方法。

一、选型篇1.工地规模：工地规模是选择塔吊的首要因素之一、通常情况下，工地越大，需要起重的物体越重，所选择的塔吊的起重量也应相应增大。

大型工地通常选择高起重量的塔吊，而小型工地则可选择起重量相对较小的塔吊。

2.施工对象：所需起重的对象也是选择塔吊的重要考虑因素。

例如，若施工对象为钢结构，则需要选择具备一定高度和起重量的塔吊；若施工对象为混凝土，则需选择具备较大臂长和起重量的塔吊。

3.环境条件：环境条件对塔吊的选型也有一定影响。

例如，若工地周围存在高层建筑或电线，则需要选择臂长较大的塔吊，并采取相应的安全预防措施；若环境条件狭窄，则需要选择臂长较小、转台较灵活的塔吊。

4.其他因素：在选型过程中，还需要考虑其他因素，如工期、成本、维护等。

工期紧迫的工程可能需要选择多台塔吊同时作业，成本敏感的工程可能需要选择价格相对较低的型号，而维护便捷的塔吊则能够降低维修成本。

二、布置篇1.塔吊位置选择：塔吊的位置选择应符合施工需要，同时考虑安全、稳定性和效率。

一般来说，塔吊的位置应选择在工地中心位置，可以覆盖整个工地范围。

同时，需要注意将塔吊远离高压线、高楼大厦等隐患，并保证地基承载力足够强大。

2.塔吊布置方案设计：塔吊的布置方案应根据工地情况和塔吊性能特点进行设计。

在布置时，需要考虑以下几点：首先，塔吊之间的距离应足够保证安全和作业空间；其次，根据起重物的位置和施工工序的需要，选择不同的布置方式，如对称布置、分散布置等；最后，还需保证塔吊的起重臂能够覆盖到施工现场的每个角落，并保证运行时不会与其他设备或建筑物发生碰撞。

3.塔吊附件及安全措施：塔吊在作业过程中需要配备相应的附件和安全措施，以确保施工安全。

塔吊选型及布置经验总结
一、选型原则
（1）根据建筑物高度、建筑平面尺寸、建筑面积、钢筋及周转材料工程量、单层施工时间等选用。

（2）施工阶段场区内布置的塔吊能满足原材料及周转材料的水平垂直运输。

（3）装配式建筑考虑PC构件存放位置及单个PC构件最重重量。

二、布置原则
（1）平面布置时应尽可能覆盖整个施工面，不产生或少产生盲区。

（2）塔机垂直运输时应能穿越现场施工构件，确保不同几何尺寸的物件有足够的间隙距离提升到需要的作业平台。

（3）塔机应有足够的高度，在考虑到吊钩高度、吊索高度和吊物高度以及安全限位高度后，应有足够的垂直距离保证各种不同几何尺寸物件进行水平运输。

（4）塔机相互间的距离应错开，确保吊钩在最大高度回转时不相互碰撞。

（5）避开施工范围内的所有设施（如相邻建筑和高压架空线路等），在危险距离内应进行隔离防护。

（6）确保塔机回转时与相邻建筑物、构造物的水平和垂直安全距离大于2m，工作中吊物的水平和垂直安全间隙也必须大于2m。

（7）根据施工队伍的施工界面，确定塔吊数量及布置位置，原则上两家分包不得混用一台塔吊。

（8）群塔布置以最高楼为中心，坚持中间高、四周低的原则，影响最多的塔吊要保证其技术性能最好。

（9）所布塔吊位置应既有利立塔，又方便拆塔。

（10）相邻塔吊要有足够的安全距离，塔吊回转时覆盖面尽可能少重叠或不重叠。

施工总平面图布置塔吊，应该如何布置？布置几台？一、塔吊选型1、施工现场塔吊以下几点应满足现场需要（1）旋转半径塔吊旋转半径即打掉吊钩最远点到标准节的距离，一般为40m、50m、60m打掉最远吊点至回转半径中心距离应满足施工平面需要。

（2）起重高度。

（3）起重量起重力矩等于起重量乘工作幅度。

起重量一般控制额定起重力矩的75%以下。

应该遵循综合考虑，择优选用的原则。

二、塔吊位置的选择。

1、满足塔吊覆盖面和供应面的要求。

（1）塔吊的旋转半径尽量覆盖到施工作业面。

（2）塔吊旋转半径内尽量不要有生活区或办公区域，否则生活区应当另外做安全防护。

（3）还应考虑后期施工电梯的位置。

切记。

2、外脚手架与标准节之间的距离。

3、群塔间的施工安全距离。

4、塔吊与高压电线的安全距离。

塔吊和架空线边线的最小安全距离塔吊和架空线边线的最小安全距离。

YD/T 2164.1-2010《电信基础设施共建共享技术要求第1部分：钢塔架》5.1.4中提到有关通信钢塔架与高压电线之间的安全距离要求(这个距离尽量越大越好)5、塔吊基础设置应满足要求。

（1）塔吊设置在基坑内，标准节避免与上部结构梁碰撞。

（2）塔吊布置正在地下室结构范围外避免与基础工程分部碰撞重叠。

6、满足塔吊后期安装扶墙规范要求。

（1）塔吊距离主体结构外立面的距离为3到4米。

（2）塔吊负责固定的位置及扶着杆的角度。

7、满足塔吊拆除的要求。

（1）塔吊后期拆卸时，在主体完工后，塔吊与主体能不碰撞自由落下。

（2）拆卸底层时汽车吊是否能进入？（3）出厂运输车辆是否能进入？三、总结塔吊起重机是在整个建筑工程施工中，对施工效率影响非常大的大型设备，塔吊选型定位是否合理，直接关系到整个工程的施工进度控制。

塔吊选型及布置方案塔吊是一种用于建筑工地的起重设备，用于吊装和安装重物。

塔吊的选型及布置方案在建筑工程中非常重要，正确选择和布置塔吊可以提高施工效率，确保工程的安全和质量。

本文将介绍塔吊的选型及布置方案。

一、塔吊的选型1.根据工程要求选择塔吊的额定起重量和幅度。

根据施工项目的重量和空间要求，选择适当的塔吊。

起重量是塔吊能够承载的最大重量，幅度是塔吊的臂长。

一般而言，大型工程需要大起重量和大幅度的塔吊，小型工程则需要相应较小的起重量和幅度。

2.考虑塔吊的高度和尺寸。

塔吊的高度需要满足工程的要求，同时还要满足远离电线、树木等障碍物的安全距离。

塔吊的底座面积也需要合适，以确保塔吊的稳定性和安全性。

3.考虑塔吊的动力供应。

塔吊一般需要外部电源供应，因此在选择塔吊时需要确保工地有足够的电力供应以满足塔吊的要求。

4.考虑塔吊的操作条件。

塔吊的操作条件包括环境温度、风速、工地地形等。

在选择塔吊时，需要考虑这些因素以确保塔吊的正常运行和安全性能。

二、塔吊的布置方案1.确定塔吊的布置位置。

塔吊通常布置在工地中心位置，以便于覆盖整个施工区域。

选择开阔的位置以确保塔吊的操作灵活性，并避免与周围建筑物、设备和人员的冲突。

2.选择适当的塔吊基础。

塔吊需要稳定的基础以确保其在运行过程中的稳定性。

选择适当的基础类型，如混凝土基础或钢结构基础，并根据地质条件和土层的承载能力进行设计。

3.确定塔吊的配置方式。

根据工地的实际情况和要求，选择合适的塔吊配置方式。

常见的配置方式有独立支撑式、固定支撑式和移动式。

独立支撑式适用于较大的工地，固定支撑式适用于中小型工地，移动式适用于需要频繁转移的工地。

4.设置塔吊的限位装置和安全保护装置。

塔吊需要配备限位装置和安全保护装置，以确保操作的安全和稳定。

限位装置可以限定塔吊的最大起升高度和回转角度，安全保护装置可以监测塔吊的运行状态并提供警报和停机功能。

5.设置塔吊的就位信号。

在塔吊周围设置合适的就位信号，以指示塔吊操作员塔吊是否就位。

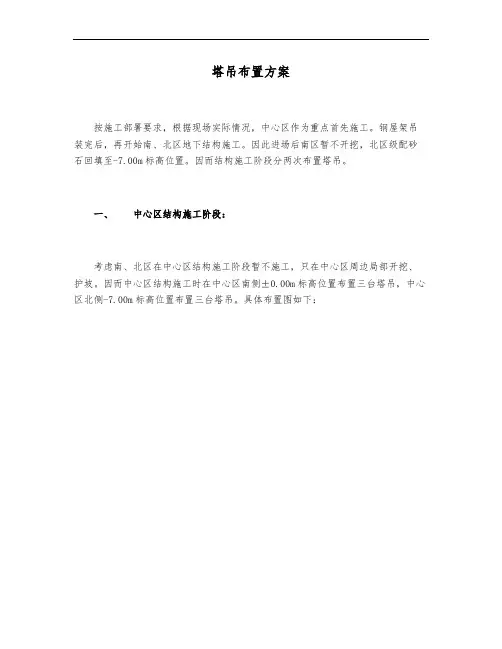

塔吊布置方案按施工部署要求，根据现场实际情况，中心区作为重点首先施工。

钢屋架吊装完后，再开始南、北区地下结构施工。

因此进场后南区暂不开挖，北区级配砂石回填至-7.00m标高位置。

因而结构施工阶段分两次布置塔吊。

一、中心区结构施工阶段：考虑南、北区在中心区结构施工阶段暂不施工，只在中心区周边局部开挖、护坡。

因而中心区结构施工时在中心区南侧±0.00m标高位置布置三台塔吊，中心区北侧-7.00m标高位置布置三台塔吊。

具体布置图如下：时，塔吊基础为桩基。

以最大限度减少对地下结构墙的侧压力，同时，在地下外圈墙体可做临时钢支撑，缓解墙体侧压力。

见下图：16架吊装之用。

2、中心区结构施工时，T1-T6分设于20-C1；22-M1；20-W1；19-W1；17-M1；19-C1处，距离中心区建筑边线距离有约13-20m距离，留出中心区护坡距离。

3、臂长选择：T1与T6、T3与T4距离约152m，塔臂长152/2=76m，现场选用80m臂长塔吊，T2与T5之间距离约184m，因此考虑现场实际，T2选80m臂，T5选同型100m加长臂塔吊，兼顾椭圆中心区施工。

4、考虑钢屋架吊装，按业主提供数据，每榀钢架重约40T，现场吊拼装时，根据所选塔吊的载荷曲线，分段拼焊。

其吊重分段图见下页：5、综合以上因素，因此T1--T4、T6选择M125型号塔吊，18.57m时最大吊重50吨，最长臂时80m，吊重7.5吨。

起重能力1000t·m。

T5选同型100m加长臂塔吊。

二、南、北区结构施工阶段：在中心区钢屋架安装就位后，拆除T1--T6，开始南、北区结构施工。

1、拟在北区地下结构施工时至少分四大流水段进行施工，因而，在北区基坑周围至少要考虑四台塔吊，以利于缩短结构施工工期，有效照顾流水段施工。

具体布置按六台设置，布置大样图如下：2、南区地下结构施工时，至少要分二个流水段施工，由于该区面积大，周边长，因而考虑四台塔吊，具体布置大样图如下：选择类型：地下结构主要为预应力梁板、框架柱，吊重荷载相对较小，因而选用臂长80--100m，最大臂长时吊重在1.5-2T的塔吊即可。

塔吊的选择方案
1.塔吊的选择及平面布置
1.1.该工程的塔吊的选择及平面布置主要遵循以下几项原则
1.2.客观因素分析
根据以上分析，该工程一阶段、二阶段共选用14台塔吊，其性能简况如下表：
2.塔吊的布置
2.1.塔吊的总体平面布置
一阶段塔吊竖向高度布置图
二阶段塔吊平面布置图
二阶段塔吊竖向高度布置图塔吊竖向效果图（二）
2.2.塔吊基础的定位情况
考虑到结构内部有大量的管沟，所以在塔吊布置时尽量避开在结构内部布置，但是为了满足全覆盖原则，其中5台（一阶段4台、二阶段1台）塔吊布置在结构内部，下表是对其位置
的分析。

一阶段塔吊基础的定位图
3.塔吊的进出场
3.1.塔吊进出场时间安排。

塔吊选型、布置及基础施工方案在建筑施工中，塔吊是一个非常重要的设备，用于吊装各种建筑材料和设备。

在选择塔吊、布置塔吊以及进行塔吊基础施工时需要详细考虑各种因素，以确保施工安全和高效进行。

塔吊选型在选择塔吊时，需考虑以下因素：•吊重和起吊高度：根据施工需求确定吊重和起吊高度，选择适合的塔吊型号。

•工地空间：考虑工地面积和周围环境，选用适合的塔吊尺寸和臂长。

•工作半径：根据建筑物高度和周围环境确定工作半径，以确保悬臂超越施工区域。

•风速等级：考虑当地气候条件，选择适应相应风速等级的塔吊。

布置塔吊布置塔吊时，需注意以下事项：•基础平整度：确保塔吊基础平整、坚固、无障碍物，以免影响塔吊安装和使用。

•安全距离：在塔吊周围设置安全警戒线，保持一定安全距离，避免行人或车辆进入危险区域。

•塔吊位置：根据施工需要和周围环境确定塔吊位置，确保塔吊在施工过程中不受阻碍。

基础施工方案进行塔吊基础施工时，需遵循以下步骤：1.基础设计：根据塔吊参数和工程要求设计塔吊基础结构，确保承载能力和稳定性。

2.地基处理：根据设计要求进行地基处理工作，确保基础承载力和稳定性。

3.基础施工：进行基础开挖、浇筑混凝土、安装钢筋等施工工序，确保基础质量。

4.塔吊安装：在基础完成后进行塔吊的安装和调试工作，确保塔吊安装牢固、稳定。

5.安全检查：在塔吊安装完成后进行安全检查，保证塔吊在施工过程中安全可靠。

综上所述，塔吊选型、布置及基础施工是建筑施工中非常重要的环节，只有合理选择塔吊、布置妥善并按照规范进行基础施工，才能保证施工的安全、高效进行。

塔式起重机怎样合理布置1、塔机的平面布置应根据现场实际情况，使塔机工作范围内尽可能覆盖整个施工面，不产生或少产生盲区；相邻塔机间应有足够的安全距离。

2、应避开塔机回转范围内的所有设施（如相邻建筑和高压架空线等），在危险距离内应进行隔离防护。

3、应保证塔机在《使用说明书》规定范围内建筑物有可靠的锚固位置（如遇阳台、中部结构变更处应避开）。

4、应保证工程竣工后，塔机拆除与退场时有运输通道和足够作业空间。

5、遵循中间高，四周低的原则。

由于中心位置塔机受周围各塔机的影响和制约，因此居中塔机应尽可能保持在高位，并保证其技术性能最好。

在群塔作业位置居中的塔吊，由于与其相邻的塔吊数量多，受相邻塔吊工作情况影响和制约大，因此必须是机械性能良好，自由高度和顶升锚固后自由度较高的塔吊。

6、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择。

7、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔。

8、塔机在自由高度时应考虑周边既有建筑物的影响。

现在城区地价寸土寸金，为有效的节约土地资源，相当多的建筑物与周边既有建筑物设计距离很近，当塔机自由高度低于周边既有建筑物高度时，若不考虑好塔机基础的平面位置则会造成塔机无法使用的后果。

在此情况下一般应将塔机基础布置在拟建建筑物与既有建筑物之间，保证塔机大臂旋转范围接近180°，这样能满足垂直运输的施工要求。

但前提是塔机的平衡臂长度不得超过驾驶室与既有建筑物的水平距离，否则应采取其他办法如将塔机基础布置在拟建建筑物之间，若基础调整后塔机大臂覆盖的范围不能满足施工要求，则应调整塔机大臂长度或增加塔机来满足施工需要。

当然若周边既有建筑物不很高，塔机自由高度能高过周边已有建筑物则应一次性升至自由高度。

塔吊基础类型及布置塔吊坍塌事故对于高层建筑或多层建筑其上部结构施工一般都需要塔吊，如能在基坑工程施工前就将塔吊布置好，则整个基坑工程的施工，包括围护墙、支撑、挖土、凿桩及钢筋、模板等工程均可使用塔吊作为垂直与水平运输工具，从而可大大提高工效。

基坑工程的塔吊布置位置，有两种情况：一是布置在基坑边；二是布置在基坑内。

塔吊的基础可做成桩基、混凝土块体基础，也可设在地下室底板上。

（1）基坑边塔吊的设置当采用附着式塔吊且基坑面积与上部建筑面积相近时，基坑施工阶段的塔吊通常布置在基坑边。

基坑边的塔吊基础设置与常规塔吊的区别主要有两方面：①基坑边有围护墙体，如搅拌桩、灌筑桩、地下连续墙或土钉等；②基坑开挖后塔吊基础往往容易随围护墙体的变形而发生位移，这在重力式及悬臂式围护墙中尤为显著。

基坑边的塔吊布置大致有以下三种：1）常规方法如果塔吊基础位于围护墙体外，且计算围护墙的位移很小（如不大于10mm），可按常规方法设置塔吊基础并架设塔吊。

但塔吊基础部位的围护墙体及支撑设计，应考虑塔吊的附加荷载。

此法一般不宜用于重力式或悬臂式支护结构，由于它们的位移往往较大，会引起塔吊的位移与倾斜。

2）水泥土基础在水泥土重力式支护结构中，由于水泥土墙的宽度较大，且格栅式布置的水泥加固土其承载力也较高，因此可利用水泥土墙，在其上再浇筑塔吊混凝土块体基础。

工程实践证明，这是一个很有效的方法，而且也较经济。

这种布置方法应注意的是，由于重力式挡土墙的位移较大，这对塔吊的稳定带来隐患，因此控制水泥土墙的位移十分重要，通常可采用加宽水泥土墙与加大其入土深度，必要时还可在塔吊部位的坑底采取加固手段，以减小其位移。

此外，虽然塔吊设在水泥土墙上，增加了挡墙的自重，对其稳定是有利的，但它对水泥土墙的下卧层增加了荷载，应进行下卧层地基强度的验算。

同时，在土方开挖时特别是开挖初期应加强对塔吊监测，包括位移，沉降及垂直度，保证其偏差在安全范围内。

图6-181是水泥土墙上设置塔吊基础的示意图。

塔吊选型及布置方案一、塔吊选型在进行塔吊选型时，我们需要考虑以下几个方面：1.使用要求：根据具体的施工工程要求，确定所需的塔吊的最大起重量、最大臂长及其它特殊要求。

2.工作环境：考虑塔吊所需应对的工作环境，如施工地形、周围建筑物、风速等，以选择适应环境的塔吊类型。

3.功效效能：根据施工工程计划及进度，选择适当的塔吊型号，以保证工程的顺利进行。

常见的塔吊类型包括：平臂式塔吊、机动平臂式塔吊、动臂式塔吊等。

选型时需要根据具体工程的要求进行综合评估，选择适合的塔吊型号。

二、塔吊布置方案在进行塔吊布置时，我们需要考虑以下几个方面：1.塔吊基础设计：为确保塔吊的安全和稳定，需要根据塔吊设备的要求要进行基础设计。

2.塔吊位置选择：根据工程要求和布置限制，选择适当的位置进行塔吊布置。

位置选择需要考虑到塔吊的回转角度以及周围的环境。

3.塔吊高度调整：根据工程的要求和布置的限制，对塔吊的高度进行调整，以满足工程需要。

4.塔吊设置伸缩臂：根据工程要求，可能需要设置塔吊的伸缩臂，以满足不同距离的起重需求。

5.安全考虑：在布置时需要考虑到塔吊的安全因素，如与其他施工设备的距离、塔吊周围的警示标识等。

6.施工计划：根据工程的施工计划，合理安排塔吊的布置，以确保工程的顺利进行。

在塔吊布置的过程中，还需要进行塔吊相关设备的协调及控制等工作，以确保施工作业的安全和高效进行。

三、塔吊选型及布置实例以建筑施工工程为例，该工程要求最大起重量为10吨，最大臂长为50米，工作环境为市区建筑群，周围建筑物高度较高，风速较强。

根据工程要求和环境情况，我们可以选择机动平臂式塔吊作为施工所需的塔吊类型。

根据塔吊设备的要求进行基础设计，选择适当的位置进行塔吊布置，并根据工程要求对塔吊的高度进行调整。

在布置过程中，需要考虑到塔吊与周围建筑物的距离，保持安全的工作空间。

同时，在塔吊周围设置警示标识，提醒行人和其他施工人员注意安全。

根据施工计划，合理安排塔吊的布置和使用时间，确保施工作业的顺利进行。

塔吊布置及群塔作业方案一、塔吊布置方案在进行塔吊作业前，必须按照相关规定对塔吊进行布置和设置。

具体的塔吊布置方案如下：1.塔吊的选型和定位:根据工地的实际情况，选择合适的塔吊型号和规格，确保能够完成相应的吊装任务。

同时，根据工地的平面图和设备布置图，合理确定塔吊的设置位置，确保塔吊的操作范围不受限制。

2.塔吊的基础建设:在塔吊的设置位置上，按照相关规定进行基础建设，确保塔吊的安全稳定。

基础建设包括基坑的开挖、地基的加固等工作。

3.塔吊的组装和调试:在基础建设完成后，进行塔吊的组装和调试工作。

组装和调试过程中，要按照相关规定进行操作，并进行必要的检测和试运行，确保塔吊的正常运行。

4.塔吊的防护措施:在塔吊设置位置周围，设置必要的防护措施，避免人员和设备的误入作业区域。

防护措施包括搭设围挡、设置警示标志等。

5.塔吊的安全监控:在塔吊上设置安全监控设备，实时监测塔吊的运行状态，及时发现和解决可能存在的安全隐患。

当工程项目需要多台塔吊同时进行作业时，就需要进行群塔作业。

群塔作业的目的是提高工作效率，确保作业的安全和质量。

1.制定群塔作业计划:根据工程项目的实际情况，制定群塔作业计划。

计划包括群塔的布置、作业的顺序和时间安排等内容。

2.塔吊的互不干扰原则:在群塔作业过程中，不同塔吊之间必须相互保持一定的距离，避免互相干扰。

同时，要确保每台塔吊的操作范围不受限制，以保证作业的顺利进行。

3.协同作业和通讯沟通:不同塔吊的操作人员需要进行良好的协同作业，并通过通讯设备进行及时沟通。

在作业过程中，需要互相配合，确保作业的安全和效率。

4.安全防护设施的设置:在进行群塔作业时，要设置必要的安全防护设施，确保人员和设备的安全。

防护设施包括安全围挡、安全吊装带等。

5.定期检查和维护:在进行群塔作业期间，要定期对各台塔吊进行检查和维护。

及时发现问题，并进行修理和更换，以确保吊装作业的安全进行。

通过以上的塔吊布置及群塔作业方案，可以有效地确保塔吊作业的安全和效率。

塔吊布置原则介绍塔吊是建筑施工中常见的大型机械设备，用于吊装和运输重物。

为了确保施工安全和效率，合理的塔吊布置十分重要。

本文将深入探讨塔吊布置的原则和技巧，以帮助工程师和施工人员在实际工作中更好地进行塔吊布置。

塔吊布置的重要性合理布置塔吊可提高施工效率，减少安全风险，优化施工成本。

正确的布置可以最大限度地发挥塔吊的作用，并避免塔吊之间或塔吊与建筑物之间的干扰。

以下是塔吊布置的几个重要原则。

常见塔吊布置原则1. 合理分布在工地上分布塔吊时，应根据施工范围、高度、重量和距离等因素进行合理分配。

不同类型的塔吊应根据其性能和适用范围进行布置，以确保各个塔吊的工作不会互相干扰。

2. 稳定性稳定性是塔吊布置的重要因素之一。

塔吊应该尽可能地位于稳固的地基上，并采取适当的支撑结构以确保其稳定性。

此外，塔吊的布置位置应避免地下管线、电线等隐患，确保操作安全。

3. 安全间距在布置塔吊时，应保持安全的间距。

各个塔吊之间应有足够的工作空间，以避免碰撞和干扰。

此外，塔吊与建筑物之间也应保持适当的距离，以免干扰施工作业。

4. 标识和警示在塔吊附近设置明显的标识和警示标志是必不可少的。

这些标志应清晰明确，以提醒工人和行人注意塔吊的存在和危险性。

此外，在塔吊的周围应设置警示线或栅栏，以确保周围区域的安全。

5. 及时调整在施工过程中，可能需要根据实际情况随时调整塔吊的布置。

这可能涉及更改位置、高度或角度等参数。

对于需要更改布置的情况，及时采取行动来确保塔吊按照最佳位置进行工作。

塔吊布置的注意事项1. 了解地基情况在布置塔吊之前，必须对工地的地基情况进行评估和调查。

了解地基的土壤类型和承载能力，以确定塔吊的位置和支撑结构。

2. 考虑施工平面布置塔吊时，应考虑到施工平面的位置和高度。

合理选择塔吊的位置，以便能够覆盖整个施工区域，并能够有效地进行吊装和运输。

3. 考虑天气条件天气条件对于塔吊的工作至关重要。

应考虑到风速、温度和降水量等因素。

北京“轻汽”小区E、F1、F2塔吊平面布置及基础做法方案一、工程简况1、工程位于首体南路以东，西直门外南街以南，车公庄西路以北。

E、F1、F2为高层住宅及高层办公大楼联成的建筑群体，F1、F2座高层住宅及其三层裙房与E座办公大楼成“品”字形布置。

F1、F2总高度（含设备层）为84.1米，外形尺寸为41 30米，分别以4/F-B、5/F-F对称，E座办公大楼总高度（含设备层）为93米，外形尺寸为40 29.4米。

F1、F2是“井”字形平面布置，E座办公楼为正南北方向座落在首体南路与车公庄西路的交汇处，临道路转角处大角为弧形处理。

2、整个小区施工用地非常狭窄。

塔吊平面布置见（图一），其中南边围墙上方处有35KV的高压电缆，距地面约11m。

西边围墙外便道处有10KV的高压电缆，距地面高约8m。

3、现场拟立塔吊处有通往首体的地下通讯电缆、高压电缆等通过，对地下障碍物的处理保护特别重要。

4、工期紧，要求从99年3月15日开工，2000年12月30日交工，其中结构工程要求8个月完成，E楼先行开挖土方进行施工。

5、基础阶段F楼槽上口线距外墙轴线2.8米，E楼槽上口线距外墙皮为3.3米。

二、机械选置考虑到工期紧，工程量大，所以垂直运输设施选用施工电梯十塔机北京城建四公司十砼泵，布料杆，具体安排为：泵和布料杆、输送砼，塔吊承担吊装和大件材料运输，电梯运送人员和零散材料。

E和F2楼各选用一台F0/23B（四川），F1选用C5015（四川）。

三、机械性能F0/23B幅度为50m，最大起重量10t，最大幅度时起重量2.3t，起升高度（附着）203.8米。

C5015幅度为50m，最大起重量8t，最大幅度时起重量1.5t，起升高度（附着）120米。

E楼F0/23B基础阶段安装塔身节组合为2+6+1，吊钩高度为31.6m，此时工作状态支座反力为47t，水平支座反力为5.42t。

有关资料见附件一、二。

四、选型说明1、从单栋建筑来说，每个建筑单体全部的作业面处于垂直运输设施的覆盖面和供应面范围内。

建筑施工塔吊的选型及平面布置分析邮编200000摘要：在目前我们国家，在城市建设方面最主流的建设形式之一就是高层建筑。

和一些低层建筑进行比较，它的施工难度相对较高，主要是因为在物料的垂直运输方面过于困难。

比如说大型的塔吊装置的装卸建筑材料，以及工作人员的运输等。

现在垂直运输的技术虽然发展的比较快，能够将一些问题得到解决，然后具体施工到时候，垂直运输仍然有着很大的安全隐患，所以必须要对于高层建筑施工过程当中，用到的垂直运输进行高度重视。

关键词：建筑施工；塔吊选型；平面布置引言国内的超高层建筑常采用内筒外框结构，其外框常采用钢柱＋叠合板的形式，在主体施工阶段核心筒可采用自爬式钢平台的工艺，先施工内筒并领先外框架若干层。

但也有不少的超高层建筑采用的外框架为劲性混凝土结构，其在主体施工阶段需使外框与内核心筒同时施工，无法像常见的超高层建筑采用大型钢平台的施工方法。

本文基于某超高层劲性结构建筑群项目，总结了其施工过程中内爬式塔吊、内爬式布料机、液压爬升式外防护体系等大型机械与高耸的预装劲性柱的立体协同作业原则及相互制约关系，为同类工程提供了参考经验。

1工程概况北外滩某广场是1栋超高层建筑，地上66层，建筑高度320m，结构形式为钢筋混凝土剪力墙核心筒＋劲性外框架＋劲性桁架结构。

为了加快超高层土建结构施工效率，核心筒施工采用整体提升式钢平台，该钢平台系统具有较高自动化程度，可以保证结构施工的质量和安全；同时可以提供全封闭立体的作业环境，减小作业施工对周边环境的影响。

钢平台研发时采用模块化设计方法，以节约材料，实现绿色施工。

但在施工过程中，如何处理好钢平台体系与塔吊支撑系统之间的关系是非常重要的。

本文基于钢平台施工，介绍了塔吊爬升与钢平台配合施工工艺。

2超高层劲性结构建筑群项目大型机械设备立体协同难点1）在竖向的设备和构建高度方面关系过于复杂。

内爬式布料机，单元片式爬行防护屏，内爬式塔吊以及钢结构之间的高度关系过于复杂。
