高压安全用具(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高压安全用具在电力生产中，工作人员经常使用各种电气安全工具,这些工具不仅完成工作任务，而且对保护人身安全起重要作用。
主要防止人身触电、电弧灼伤、高空坠落等等。
所以工作人员必须对各种电气安全用具的基本结构、性能有所了解，掌握其使用和保管方法。
电气安全用具；可分为绝缘安全用具和一般防护安全用具两大类。
绝缘安全用具分为；基本安全用具；辅助安全用具基本安全用具：是指绝缘强度能长期承受设备的工作电压,并且在该电压等级产生内部过电压时能保证工作人员安全的工具。
如绝缘杆、绝缘夹钳、验电器等。
辅助安全用具：是主要用来进一步加强基本安全用具绝缘强度的工具。
例如:绝缘手套、绝缘靴、绝缘垫等. 辅助安全用具不能承受高电压。
因此,辅助安全用具配合基本安全用具使用时,能起到防止工作人员遭受接触电压、跨步电压、电弧灼伤等伤害。
注- 在低压带电设备上,辅助安全工具可作为基本安全用具使用(一)基本电气安全用具1、绝缘杆绝缘杆又称操作杆（拉杆）。
它主要用于接通或断开隔离开关、跌落保险、装卸携带型接地线以及带电测量和试验等工作。
绝缘杆一般用电木、胶木、环氧玻璃棒或环氧玻璃布管制成。
使用方法与结构；由工作部分（5-8cm左右长）绝缘部分，护环及受握部分组成。
绝缘棒的最小长度：10KV以下绝缘部分长度握手部分长度35KV以下绝缘部分长度握手部分长度使用注意事项1、电压等级相同。
2、使用时戴绝缘手套、穿绝缘靴。
3、下雨、下雪或潮湿天气,无伞型罩的绝缘杆不宜使用。
保管注意事项1、干燥的地方,以防止受潮。
2、放在架子上或垂直悬挂。
3、不与墙或地面接触。
4、一般每年试验一次。
2. 绝缘夹钳1、绝缘夹钳是用来安装和拆卸高压熔断器的工具。
2、使用注意事项：（1）绝缘夹钳不允许装接地线。
（2）妥善保管，防止受潮。
（3）定期试验，周期1年。

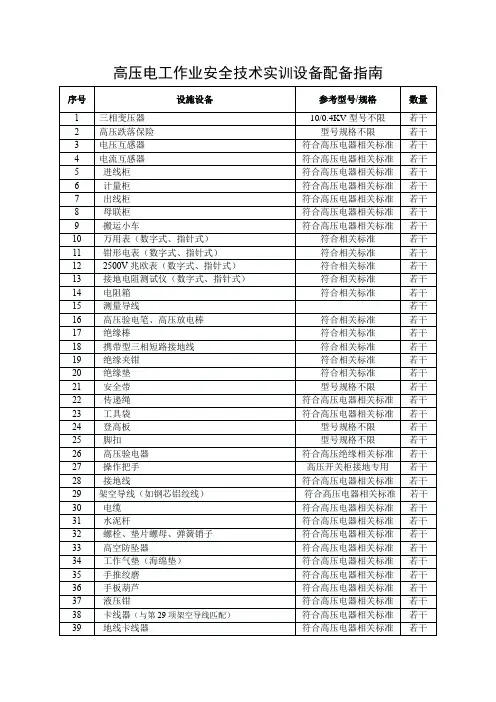

特种作业人员实际操作训练设备设施配备标准（高压电工作业）
备注：1、设备型号统一按原设备要求标准比照列举，实施中可参照执行。
2、表中设备设施配备数量为1个训练工位的数量，培训机构根据训练规模（人数）进行设备设施配备，工位数量为30人训练规模最低配置。
涉及公共科目的训练规模为本机构同期训练规模，多个类别同期使用的，工位数应相应增加。
3、培训车间的建筑、用电、照明、消防、通风排烟等应符合相关标准；设备、设施、工位与场地布置应符合相关安全要求。

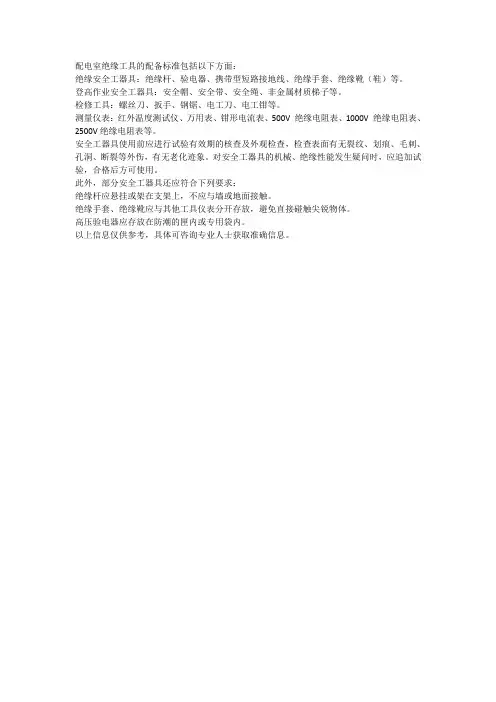

配电室绝缘工具的配备标准包括以下方面：
绝缘安全工器具：绝缘杆、验电器、携带型短路接地线、绝缘手套、绝缘靴（鞋）等。
登高作业安全工器具：安全帽、安全带、安全绳、非金属材质梯子等。
检修工具：螺丝刀、扳手、钢锯、电工刀、电工钳等。
测量仪表：红外温度测试仪、万用表、钳形电流表、500V 绝缘电阻表、1000V 绝缘电阻表、2500V绝缘电阻表等。
安全工器具使用前应进行试验有效期的核查及外观检查，检查表面有无裂纹、划痕、毛刺、孔洞、断裂等外伤，有无老化迹象。
对安全工器具的机械、绝缘性能发生疑问时，应追加试验，合格后方可使用。
此外，部分安全工器具还应符合下列要求：
绝缘杆应悬挂或架在支架上，不应与墙或地面接触。
绝缘手套、绝缘靴应与其他工具仪表分开存放，避免直接碰触尖锐物体。
高压验电器应存放在防潮的匣内或专用袋内。
以上信息仅供参考，具体可咨询专业人士获取准确信息。
配电网工器具介绍目录二、钳子三、锤子四、锯一、螺丝刀五、打孔器六、扳手七、螺帽起子八、艾伦内六角扳手十、锉十一、测量工具十二、万用表十三、测电器十四、钳形电流表十五、绝缘电阻表十六、接地电阻表九、绝缘层剥离设备螺丝刀是用于拧紧或旋松螺丝的工具。
顺时针方向转为嵌紧，逆时针方向旋转则为松出。
组合式螺丝刀T 形螺丝刀双头螺丝刀电动螺丝刀三角形螺丝刀目录一、螺丝刀三、锤子四、锯二、钳子五、打孔器六、扳手七、螺帽起子八、艾伦内六角扳手十、锉十一、测量工具十二、万用表十三、测电器十四、钳形电流表十五、绝缘电阻表十六、接地电阻表九、绝缘层剥离设备钳子是一种用于夹持、固定加工工件或者扭转、弯曲、剪断金属丝线的手工工具。
钳子的外形呈V形，通常包括手柄、钳腮和钳嘴三个部分。
钳嘴的形式很多，常见的有尖嘴、平嘴、扁嘴、圆嘴、弯嘴等样式，可适应对不同外形工件的作业需要。
按其主要功能和使用性质，钳子可分为夹持式钳子、钢丝钳、剥线钳、管子钳等。
钢丝钳尖嘴钳弯嘴钳剥线钳压线钳管子钳电缆钳液压钳打孔钳目录一、螺丝刀二、钳子四、锯三、锤子五、打孔器六、扳手七、螺帽起子八、艾伦内六角扳手十、锉十一、测量工具十二、万用表十三、测电器十四、钳形电流表十五、绝缘电阻表十六、接地电阻表九、绝缘层剥离设备三、锤子锤子是敲打物体使其移动或变形的工具。
最常用来敲钉子、起钉子，矫正或是将物件敲开，还用于敲凿子和打孔器。
圆头锤羊角锤目录一、螺丝刀二、钳子三、锤子四、锯五、打孔器六、扳手七、螺帽起子八、艾伦内六角扳手十、锉十一、测量工具十二、万用表十三、测电器十四、钳形电流表十五、绝缘电阻表十六、接地电阻表九、绝缘层剥离设备四、锯锯是用来切割木料、石料、钢材等的工具，用钢片制成，边缘有尖齿。
目录一、螺丝刀二、钳子三、锤子五、打孔器四、锯六、扳手七、螺帽起子八、艾伦内六角扳手十、锉十一、测量工具十二、万用表十三、测电器十四、钳形电流表十五、绝缘电阻表十六、接地电阻表九、绝缘层剥离设备五、打孔器打孔器能在铜、铁、不锈钢、有机玻璃等各种板材的平面、球面等任意曲面上进行圆孔、方孔、三角孔、直线、曲线的任意切割。

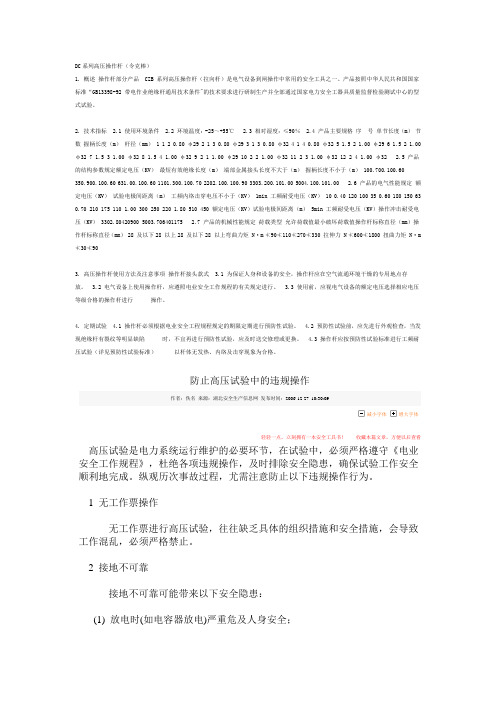

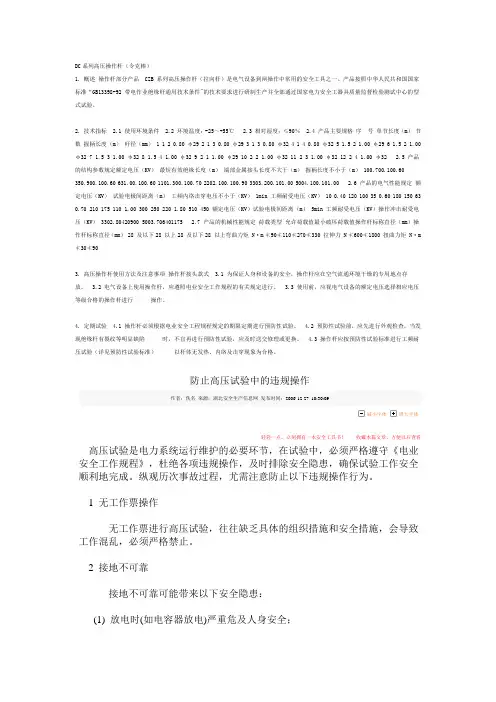

DC系列高压操作杆（令克棒）1. 概述操作杆部分产品CZB 系列高压操作杆（拉向杆）是电气设备到闸操作中常用的安全工具之一。
产品按照中华人民共和国国家标准“GB13398-92 带电作业绝缘杆通用技术条件"的技术要求进行研制生产并全部通过国家电力安全工器具质量监督检验测试中心的型式试验。
2. 技术指标 2.1 使用环境条件 2.2 环境温度：-25～+55℃ 2.3 相对湿度：≤90％ 2.4 产品主要规格序号单节长度（m）节数握柄长度（m）杆径（mm） 1 1 2 0.80 φ29 2 1 3 0.80 φ29 3 1 3 0.80 φ32 4 1 4 0.80 φ32 5 1.5 2 1.00 φ29 6 1.5 2 1.00 φ32 7 1.5 3 1.00 φ32 8 1.5 4 1.00 φ32 9 2 1 1.00 φ29 10 2 2 1.00 φ32 11 2 3 1.00 φ32 12 2 4 1.00 φ32 2.5 产品的结构参数规定额定电压（KV）最短有效绝缘长度（m）端部金属接头长度不大于（m）握柄长度不小于（m） 100.700.100.60 350.900.100.60 631.00.100.60 1101.300.100.70 2202.100.100.90 3303.200.101.00 5004.100.101.00 2.6 产品的电气性能规定额定电压（KV）试验电极间距离（m）工频内络击穿电压不小于（KV） 1min 工频耐受电压（KV） 10 0.40 120 100 35 0.60 180 150 63 0.70 210 175 110 1.00 300 250 220 1.80 510 450 额定电压（KV）试验电极间距离（m） 5min 工频耐受电压（KV）操作冲击耐受电压（KV） 3302.80420900 5003.706401175 2.7 产品的机械性能规定荷载类型允许荷载值最小破坏荷载值操作杆标称直径（mm）操作杆标称直径（mm） 28 及以下28 以上28 及以下28 以上弯曲力矩N·m ≮90≮110≮270≮330 拉伸力N ≮600≮1800 扭曲力矩N·m ≮30≮903. 高压操作杆使用方法及注意事项操作杆接头款式 3.1 为保证人身和设备的安全，操作杆应在空气流通环境干燥的专用地点存放。
高压配电室内应配备的硬件及软件
（一）硬件
1. 安全工器具柜一面
2. 安全工器具：绝缘拉杆1组、接地线2组、验电器1组（10KV试验耐压合格）；
3. 绝缘用具：绝缘靴2双绝缘手套2付（10KV试验耐压合格）；
4. 钥匙类：高压变压器室、高压柜等；
5. 工具：套筒扳手1套、平面扳手1套、梅花扳手1套、常用电工工具1套；
6. 常用测量工具：摇表2500V、500V各1块、万用表1块，
7. 记录桌1张
（二）软件
1．模拟板或系统操作图1面；
2．各种操作规范规程等上墙；
3．工作票、操作票、检修票、运行记录各2本，
（三）材料备件
1．高压柜熔断器备件若干；
2．高压室内常用易损件若干，
（四）消防器具：
1. 电力用灭火机（四氯化碳或二氧化碳灭火机）；
2. 干粉灭火器，
（五）常用卫生工具1套。
电工操作常用必备5大工具在电工工作中，使用正确的工具是至关重要的。
合适的工具不仅能提高工作效率，还能确保工作的安全性和可靠性。
本文将介绍电工操作常用必备的5大工具，帮助电工们更好地完成工作。
1. 绝缘螺丝刀绝缘螺丝刀是电工操作中必备的工具之一。
它具有绝缘把手，可以有效地防止电流通过并保护使用者的安全。
绝缘螺丝刀通常用于拧紧和松开绝缘螺丝，例如开关板上的螺丝。
使用绝缘螺丝刀时，应确保其绝缘层完好无损，以免发生电击事故。
2. 电压测试笔电压测试笔是电工操作中常用的测量工具。
它可以检测电路中的电压是否存在以及电压大小。
电压测试笔通常具有指示灯或数字显示屏，通过触点和电路连接可以检测到电压的有无。
在使用电压测试笔时，应注意选择正确的量程，并严格遵守操作规程，避免不必要的意外发生。
3. 隔离钳隔离钳是一种专门用于切断电路的工具，电工操作中非常常见。
它具有绝缘的钳头，可以安全地操作电路。
隔离钳通常用于切断导线、电缆等，并防止电流通过。
选择合适的隔离钳时，应注意其绝缘性能和切割能力，以满足不同电工操作需求。
4. 绝缘胶带绝缘胶带是电工操作中用于绝缘和包裹电线、电缆的常用工具。
它具有良好的绝缘性能，能够有效地防止电流漏电和短路。
绝缘胶带通常具有良好的耐高温和抗老化性能，保证长期使用的可靠性。
在使用绝缘胶带时，应确保包裹完整且紧密，以免发生绝缘失效情况。
5. 钳子和扳手钳子和扳手是电工操作中常用的拧紧和固定工具。
钳子通常用于夹紧和切断电线、电缆，扳手用于拧紧和松开螺母和螺栓。
在选择钳子和扳手时，应根据实际需要选择合适的型号和规格，以确保工作的质量和安全。
总结：以上所介绍的5大工具是电工操作中常用的必备工具。
电工们在选择和使用这些工具时，应严格遵守安全操作规程，并确保工具的良好状态。
只有正确选择和使用合适的工具，才能提高工作效率，保证工作的安全性和可靠性。
希望本文能够对电工们的工作有所帮助。
