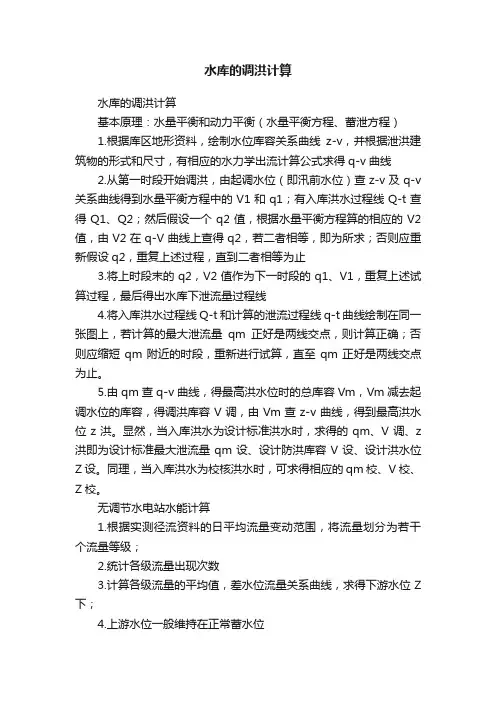

水库的调洪计算水库的调洪计算基本原理:水量平衡和动力平衡(水量平衡方程、蓄泄方程)1.根据库区地形资料,绘制水位库容关系曲线z-v,并根据泄洪建筑物的形式和尺寸,有相应的水力学出流计算公式求得q-v曲线2.从第一时段开始调洪,由起调水位(即汛前水位)查z-v及q-v 关系曲线得到水量平衡方程中的V1和q1;有入库洪水过程线Q-t查得Q1、Q2;然后假设一个q2值,根据水量平衡方程算的相应的V2值,由V2在q-V曲线上查得q2,若二者相等,即为所求;否则应重新假设q2,重复上述过程,直到二者相等为止3.将上时段末的q2,V2值作为下一时段的q1、V1,重复上述试算过程,最后得出水库下泄流量过程线4.将入库洪水过程线Q-t和计算的泄流过程线q-t曲线绘制在同一张图上,若计算的最大泄流量qm正好是两线交点,则计算正确;否则应缩短qm附近的时段,重新进行试算,直至qm正好是两线交点为止。
5.由qm查q-v曲线,得最高洪水位时的总库容Vm,Vm减去起调水位的库容,得调洪库容V调,由Vm查z-v曲线,得到最高洪水位z洪。
显然,当入库洪水为设计标准洪水时,求得的qm、V调、z 洪即为设计标准最大泄流量qm设、设计防洪库容V设、设计洪水位Z设。
同理,当入库洪水为校核洪水时,可求得相应的qm校、V校、Z校。
无调节水电站水能计算1.根据实测径流资料的日平均流量变动范围,将流量划分为若干个流量等级;2.统计各级流量出现次数3.计算各级流量的平均值,差水位流量关系曲线,求得下游水位Z 下;4.上游水位一般维持在正常蓄水位5.计算各级流量相应的水电站净水头H=Z上-Z下-△H6.计算电站的出力N=KQH7.按从大到小次序排序,绘制出力保证率曲线8.按设计保证率查得的出力即为保证出力河川水能资源的基本开发方式及特点?根据集中落差方式的不同,水电站的基本开发方式可分为坝式、引水式、混合式、潮汐式与抽水蓄能式等。
⑴坝式:形成水库,能调节水量,提高径流利用率,有利于防洪和解决其他水利部门的用水问题;但基建工程较大,上游形成淹没区,移民问题难解决。
第三章调洪计算调洪计算目的水库调洪计算的目的是在已拟定泄洪建筑物及已确定防洪限制水位(或其他的起调水位)的条件下,用给出的入库洪水过程、泄洪建筑物的泄洪能力曲线及库容曲线等基本资料,按规定的防洪调度规则,推求水库的泄流过程、水库水位过程及相应的最高调洪水位和最大下泄流量。
调洪演算的原理水库调洪计算的基本公式是水量平衡方程式:t t t t t t V V t q q t Q Q -=∆+-∆++++1121121)()( (3-1)式中t ∆—计算时段长度,s ;1,+t t Q Q —t 时段初、末的入库流量,m 3/s ; 1,+t t q q —t 时段初、末的出库流量,m 3/s ; 1,+t t V V —t 时段初、末水库蓄水量,m 3。
水库泄流方程 :q =f (V ) (3-2)用已知(设计或预报)的入库洪水过程线Q ~t ,由起调水位开始,逐时段连续求解(3-1)和(3-2)组成的方程组,从而求得水库出流过程q ~t ,这就是调洪演算的基本原理。
这里采用单辅助线半图解法,联解(2-1)和(2-2)两个方程,将(3-1)改写为:(V t /△t+q t /2 )+Q-q t = (V t+1/△t)+(q t+1/2 ) (3-3)式中Q —计算时段平均入流量,Q =(Q t + Q t+1)/2;其他同(3-1)也就是说,可以事先绘制q ~(V/△t)+(q/2 )的关系曲线,即调洪演算工作曲线,因式3-3)的左端各项为已知数,故式(3-3)右端项也可求出,然后根据(V t+1/△t)+(q t+1/2 )的值,通过工作曲线q~(V/△t)+(q/2 )可查出q t+1的值。
因第一时段的V2、q2就是第二时段的V1、q1,于是可重复以上步骤连续进行计算,直到求出结果。
调洪计算结果整理调洪演算基本资料水库特征水位:正常蓄水位1856m,汛期限制水位1854m,死水位1852m积石峡入库洪水过程线见下表:表2-1积石峡入库洪水过程线调洪计算过程及结果方案一:1. 拟定泄水建筑物型式、尺寸及堰顶(或底坎)高程:左岸溢洪道: 单孔溢洪道,B=,H=18m,堰顶高程为1833m。
第三章调洪计算3.1调洪计算目的水库调洪计算的目的是在已拟定泄洪建筑物及已确定防洪限制水位(或其他的起调水位)的条件下,用给出的入库洪水过程、泄洪建筑物的泄洪能力曲线及库容曲线等基本资料,按规定的防洪调度规则,推求水库的泄流过程、水库水位过程及相应的最高调洪水位和最大下泄流量。
3.2调洪演算的原理水库调洪计算的基本公式是水量平衡方程式:t t t t t t V V t q q t Q Q -=∆+-∆++++1121121)()( (3-1)式中t ∆—计算时段长度,s ;1,+t t Q Q —t 时段初、末的入库流量,m 3/s ; 1,+t t q q —t 时段初、末的出库流量,m 3/s ; 1,+t t V V —t 时段初、末水库蓄水量,m 3。
水库泄流方程 :q =f (V ) (3-2)用已知(设计或预报)的入库洪水过程线Q ~t ,由起调水位开始,逐时段连续求解(3-1)和(3-2)组成的方程组,从而求得水库出流过程q ~t ,这就是调洪演算的基本原理。
这里采用单辅助线半图解法,联解(2-1)和(2-2)两个方程,将(3-1)改写为:(V t/△t+q t/2 )+Q-q t= (V t+1/△t)+(q t+1/2 ) (3-3)式中Q—计算时段平均入流量,Q=(Q t + Q t+1)/2;其他同(3-1)也就是说,可以事先绘制q~(V/△t)+(q/2 )的关系曲线,即调洪演算工作曲线,因式3-3)的左端各项为已知数,故式(3-3)右端项也可求出,然后根据(V t+1/△t)+(q t+1/2 )的值,通过工作曲线q~(V/△t)+(q/2 )可查出q t+1的值。
因第一时段的V2、q2就是第二时段的V1、q1,于是可重复以上步骤连续进行计算,直到求出结果。
3.3调洪计算结果整理3.3.1调洪演算基本资料水库特征水位:正常蓄水位1856m,汛期限制水位1854m,死水位1852m 积石峡入库洪水过程线见下表:表2-1积石峡入库洪水过程线3.3.2调洪计算过程及结果 方案一:1. 拟定泄水建筑物型式、尺寸及堰顶(或底坎)高程:左岸溢洪道: 单孔溢洪道, B=16.5m,H=18m,堰顶高程为1833m 。
