下载文档原格式
某高速公路沥青路面下面层（道路石油沥青，AC-25C）施工指导意见书根据交通部标准《公路沥青路面施工技术规范》JTG F40-2004规定，结合安徽省已建高速公路的施工经验、研究成果和《某高速公路路面工程施工招标文件、施工图设计文件，对某高速公路沥青路面下面层施工提出如下指导意见。
沥青路面下面层厚度8cm，采用AC-25C级配类型。
沥青混合料矿料级配应符合表一的规定。
沥青路面下面层用沥青混凝土矿料级配通过率（%）范围表一一、原材料技术要求1、沥青沥青面层采用A级优质道路石油沥青，标号70号，技术要求见表二。
沥青性能整套检验由建设办委托有关试验单位进行，各施工单位按进场的每批次沥青进行相关检测；监理按规定对到场沥青进行检测；经检测合格后方可进行卸车，并留样备检。
道路石油沥青技术要求表二2、粗集料宜采用31.5~19mm、19~9.5mm、9.5~4.75mm、4.75~2.36mm四档规格粗集料，采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。
下面层采用石灰岩等碱性石料，应选用经反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
粗集料规格分明，不得窜料。
集料质量应从源头抓起，施工单位、监理单位应派专人进驻集料加工厂，首先要对原材料进行外观目测检查并经现场常规试验检测后，符合指标技术要求的集料方可装车。
对进场粗集料原则上按每批次进行检验，当单批次进场数量超过1000吨时，按1000吨作为一个批次进行检测；监理按规定对到场集料进行检测；经检测合格后方可进行使用。
对不合格材料予以及时清场处理。
粗集料技术要求见表三：沥青下面层用粗集料质量技术要求表三3、细集料规格为0~2.36mm，采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的专业制砂机生产的机制砂，石质为石灰岩，不能采用山场的下脚料、石屑。
对进场细集料，原则上按每批次进行检查，当单批次进场质量超过500吨时，按500吨为一个批次进行检测；监理按规定对到场集料进行检测；经检测合格后方可进行使用，对不合格材料予以及时清场处理。
AC-25C（普通沥青）施工作业指导书沥青面层是位于高速公路路面基层上最重要的路面结构层，它直接承受车轮荷载和大气、雨水、紫外线等自然因素的作用，应具有平整、坚实、耐久及抗车辙、抗裂、抗滑、抗水害等综合性能。
下面层AC-25C为连续型密级配沥青混合料。
结合多条新建高速公路的建养经验，对下面层提出如下施工作业指导意见。
一、总则沥青下面层应具有良好的防水、抗裂能力，保证与基层良好的黏结效果，较好的平整度。
下面层采用AC-25C的级配类型，矿料级配范围见表1。
下面层的矿料分0～2.36mm、2.36～4.75mm、4.75～9.5 mm、9.5～19.0 mm、19.0～31.5 mm五档。
表1 下面层沥青混凝土矿料级配通过率范围（％）二、原材料沥青为甲供材，粗集料、填料按照招标文件要求实行料源准入制，细集料由施工单位在施工现场自行加工生产。
1. 沥青下面层采用为70号A级沥青，其技术要求见表2。
表2 70号(A级)道路石油沥青技术要求根据相关要求，70号A级沥青按照4000吨每批次进行一次外检，且保证每个标段至少送检一次。
外检由供货商委托，供货商、施工单位、监理工程师三方共同在工地取样送建设办认可的具有相应资质的专业检测机构进行检测，需提供沥青的全套检测报告（含招标文件中所有技术指标）。
沥青运至施工现场后，每车沥青必须具备四个条件后方能泵入沥青储罐：（1）驻厂监理（如果派驻）签字、出厂检测报告及质保书（含运输车牌号）、沥青供应商代表签字、铅封完好；（2）沥青供货商代表与施工单位、监理人在沥青到达现场后共同取样4份供检测与封存留样用；（3）出厂数量与到场数量的误差在沥青招标文件、合同文件允许的误差范围内；（4）沥青主要技术指标（必检但不限于针入度、软化点、延度等项目）检测合格，并与供货商自检报告中的检测结果在误差许可范围内。
试验方法按照现行《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）规定的方法执行。
江苏省高速公路路面下封层施工指导意见在“九五”高速公路沥青路面下封层专项试验研究成功的基础上，总结了试验路的经验，提出如下施工指导意见：一、原材料的选择、试验及验收1、沥青材料沥青路面下封层宜采用优质乳化沥青，其技术要求见表1。
现阶段建议选用壳牌施工保妙—PSX乳化石油沥青。
下封层所用乳化沥青技术要求乳化沥青整套性能由省高指委托有关单位进行，每批到货重量(沥青乳液)500T(或以下)至少检验一次。
各施工单位与驻地监理组、市高指中心试验室仅对蒸发残留物及残留针入度、延度(25℃)、软化点，按重量(沥青乳液)100T(或以下)检验一次。
2、集料采用坚硬、清洁、干燥、无风化、无杂质、并有适当的颗粒组成的人工轧制的米砂，岩性宜为石灰岩，按公称粒径3—8mm和3—5mm两种(不同用途)选择。
不能采用山场的下脚料小于0.6mm的粉料含量不超过5%。
二、主施工机械及检测仪器1、主要施工机械(1)沥青洒布车(机)；(2)洒水车；(3)森林灭火彭风要，3—4台；(4)压路机：6—8吨钢轮压路机8—10吨轮胎压路机各1台；(5)集料洒布机。
2、主要检测仪器(1)沥青针入度仪；(2)沥青延度仪；(3)沥青软化点仪；(4)标准筛(方筛孔)；(5)路面渗水仪；三、沥青路面下封层的施工工艺1、二灰碎石基层需经检查与验收经验收合格的二灰碎石基层应在7天正常养生后才可施工下封层。
2、清除二灰碎石表面浮灰。
先人工竹扫帚将二灰碎石表面进行全面清扫，再用2—3台森林灭火鼓风机沿纵向排成斜线将浮灰吹净，若不能达晉“除将”的要求，则用水冲洗，清除二灰碎石表面浮灰，尽量使二灰碎石基层顶面集料颗粒能部分外露。
3、喷洒乳化沥青。
如果二灰碎石基层表面已经干燥，则应在喷洒乳化沥青之前一小时用洒水车快速喷洒少量水，以湿润二灰碎石表面。
用沥青洒布车（机）喷洒数量按沥青含量 1.0kg/m2折算。
一次洒布法采用的乳化沥青宜为水：沥青=40：60；4、撒布集料。
江苏省高速公路沥青路面上面层（SBS改性沥青，SMA-13S）施工指导意见（修订版）根据交通部标准JTG F40-2004《公路沥青路面施工技术规范》，结合我省高速公路建设施工经验和研究成果，对江苏省高速公路部分沥青路面上面层施工提出如下指导意见。
上面层采用SBS改性沥青，SMA-13S结构，矿料级配应符合表一的规定。
上面层改性沥青SMA-13S矿料级配通过率（%）范围表一一、原材料的技术要求1．沥青采用优质SBS改性沥青，其技术要求见表二。
沥青性能整套检验由省高指委托有关单位进行。
各施工单位和驻地监理组工地试验室、市高指中心试验室按苏高技（2004）203号《关于进一步明确明确公路沥青路面原材料检测项目和检测频率的通知》规定对到场沥青进行检测，并留样备检。
SBS改性沥青技术要求表二SMA-13S上面层用粗集料质量技术要求表三注：（1）有1个或以上破碎面为黄色节理面的集料颗粒含量应不大于5%。
2.粗集料应采用石质坚硬、清洁、不含风化颗粒、近似立方体颗粒的碎石，粒径大于4.75mm。
宜采用玄武岩集料和辉绿岩集料，粗集料技术要求见表三。
集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料按苏高技（2004）203号文规定进行检查。
3．细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的玄武岩、辉绿岩或石灰岩细集料，不能采用山场的下脚料。
对进场细集料按苏高技（2004）203号文规定进行检查。
细集料规格见表四。
SMA-13S上面层用细集料规格（方孔筛）表四注：（1）视密度不小于2.60g/cm；（2）砂当量不得小于60%（宜控制在70%以上）；亚甲兰值不大于25g/kg，亚甲兰试验待试验规程正式发布后执行；（3）小于0.075mm质量百分率宜不大于12.5%；（4）棱角性不小于30S。
4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁，矿粉质量技术要求见表五。
江苏省高速公路沥青路面中面层(SBS改性沥青-AC-20S)解读
背景
高速公路是国家经济发展和社会建设的重要载体，也是展示地区发展水平的窗口。
其中，路面是高速公路建设中不可缺少的重要部分。
而沥青路面是目前高速公路路面使用最为广泛的一种材料，其作为路面材料的使用历史已经超过100年。
近年来，为了适应不同的气候环境和车流量，各地开始使用SBS改性沥青来增强路面的性能和耐久性。
SBS改性沥青
SBS改性沥青是指将聚合物SBS（丁苯橡胶-苯乙烯共聚物）与沥青混合使用，从而提高沥青的变形性、延展性和抗老化能力。
SBS是一种高分子材料，它具有良好的粘附性、弹性、耐磨和耐化学腐蚀等特性。
将其加入沥青中，可以增加沥青牢固度和耐磨性，使路面的性能更加出色。
AC-20S
AC-20S是一种常用的SBS改性沥青混合料型号。
具体来说，AC代表沥青混合料的标准型号（Asphaltic Concrete，或称沥青混凝土），20代表其耐高温性能，即其可在20℃以下温度下正常使用，S代表中面层（Surface）。
AC-20S通常用于中面层，其主要特点包括：
•耐高温性能好
•具有良好的延展性和强度
•耐水性能好，不易受水湿环境的影响
•耐冷性能较弱，需在寒冷地区进行保温
江苏省高速公路采用AC-20S作为路面中面层的原因是其耐磨、耐老化、耐高温和增强路面性能的特点，可以提高路面的疲劳寿命和耐久性能。
江苏省高速公路采用SBS改性沥青AC-20S作为路面中面层，可以提高路面的性能和耐久性，适应不同的车流量和气候条件。
随着人们对高速公路技术的不断研究和探索，相信高速公路的路面材料会更加科学、先进和环保。
沥青砼（AC-25）下面层施工技术方案一、工程概况介绍合同段负责承建的XX高速公路XX段XX合同段沥青砼面层工程，路线全长14.946976km，一期所辖分别为XX段土建五标和六标，沥青砼下面层AC-25设计厚度70mm，总工程量为529758m2。
二、施工方案及工艺流程沥青砼下面层AC-25的施工工艺（详见附图一）：施工准备测量放线清洁下层沥青混合料拌制混合料运输混合料摊铺碾压接缝处理交通管制、养生检查验收（一）、施工准备1、下承层准备试验段成果及总结报告批复后，立即按照《公路工程质量检验评定标准》（JTG F80/1-2004）要求，对需要进行沥青砼AC-25下面层施工的下承层沥青碎石ATB-25顶面进行全面检验和评定。
2、施工放样在下面层铺筑之前，对下承层沥青碎石ATB-25顶面的高程、横坡、宽度、平整度等技术指标作出详细记录。
并在下承层每10m一个断面测设1组﹙每组3点，分别距中线1.0m、7.5m、13m﹚控制点进行标记，施工过程中，对照所做标记点，测量下承层高程、松铺高程、压实后高程，并根据试验段成果总结的沥青砼AC-25下面层松铺系数进行松铺厚度铺筑控制放样。
在摊铺路面中央分隔带一侧底缘预制块位置中心处，采用电钻机钻孔每10m（曲线段5m）插入一根φ16mm带有横杆的钢钎，在钢钎横杆上绑扎φ2mm的钢铉线，钢钎埋深不小于10cm；靠路基外侧路缘石的位置5cm处每10m（曲线段5m）插入一根φ16mm的带有横杆钢钎，同样在钢钎横杆上绑扎φ2mm的钢铉线，钢铉线高程＝下面层松铺高程＋悬空高度。
确保钢钎稳固不得向四周倾斜，钢钎埋深不小于60cm；钢铉线要求无松弛，表面光滑无结点。
3、人员安排根据试验段总结的成果和经验，我合同段大规模沥青砼下面层AC-25施工人员分工如下：施工总体负责人质检负责人试验检测负责人拌和站负责人前台负责人测量负责人摊铺负责人碾压负责人运输负责人4、机械设备准备在每日的施工前对各种施工机具做全面检查，将在试验段经过考验沥青砼混合料拌和、运输、碾压用的2台ABG423摊铺机、2台德莱派克CC-522双钢轮压路机、1台英格索兰DD-110双钢轮压路机、2台25T 胶轮压路机以及LB-3250沥青混凝土拌和站等机械设备进行认真的检查调试，使其机械性能都处在良好状态。
沥青砼（AC-25）下面层施工技术方案一、工程概况介绍合同段负责承建的XX高速公路XX段XX合同段沥青砼面层工程, 路线全长14.946976km, 一期所辖分别为XX段土建五标和六标, 沥青砼下面层AC-25设计厚度70mm, 总工程量为529758m2。
二、施工方案及工艺流程沥青砼下面层AC-25的施工工艺（详见附图一）:施工准备测量放线清洁下层沥青混合料拌制混合料运输混合料摊铺碾压接缝处理交通管制、养生检查验收（一）、施工准备1.下承层准备试验段成果及总结报告批复后, 立即按照《公路工程质量检验评定标准》（JTG F80/1-2004）要求, 对需要进行沥青砼AC-25下面层施工的下承层沥青碎石ATB-25顶面进行全面检验和评定。
2.施工放样在下面层铺筑之前, 对下承层沥青碎石ATB-25顶面的高程、横坡、宽度、平整度等技术指标作出详细记录。
并在下承层每10m一个断面测设1组﹙每组3点, 分别距中线1.0m、7.5m、13m﹚控制点进行标记, 施工过程中, 对照所做标记点, 测量下承层高程、松铺高程、压实后高程, 并根据试验段成果总结的沥青砼AC-25下面层松铺系数进行松铺厚度铺筑控制放样。
在摊铺路面中央分隔带一侧底缘预制块位置中心处, 采用电钻机钻孔每10m（曲线段5m）插入一根φ16mm带有横杆的钢钎, 在钢钎横杆上绑扎φ2mm的钢铉线, 钢钎埋深不小于10cm；靠路基外侧路缘石的位置5cm处每10m（曲线段5m）插入一根φ16mm的带有横杆钢钎, 同样在钢钎横杆上绑扎φ2mm的钢铉线, 钢铉线高程＝下面层松铺高程＋悬空高度。
确保钢钎稳固不得向四周倾斜, 钢钎埋深不小于60cm；钢铉线要求无松弛, 表面光滑无结点。
3.人员安排根据试验段总结的成果和经验, 我合同段大规模沥青砼下面层AC-25施工人员分工如下：施工总体负责人质检负责人试验检测负责人拌和站负责人前台负责人测量负责人摊铺负责人碾压负责人运输负责人4.机械设备准备在每日的施工前对各种施工机具做全面检查, 将在试验段经过考验沥青砼混合料拌和、运输、碾压用的2台ABG423摊铺机、2台德莱派克CC-522双钢轮压路机、1台英格索兰DD-110双钢轮压路机、2台25T 胶轮压路机以及LB-3250沥青混凝土拌和站等机械设备进行认真的检查调试, 使其机械性能都处在良好状态。

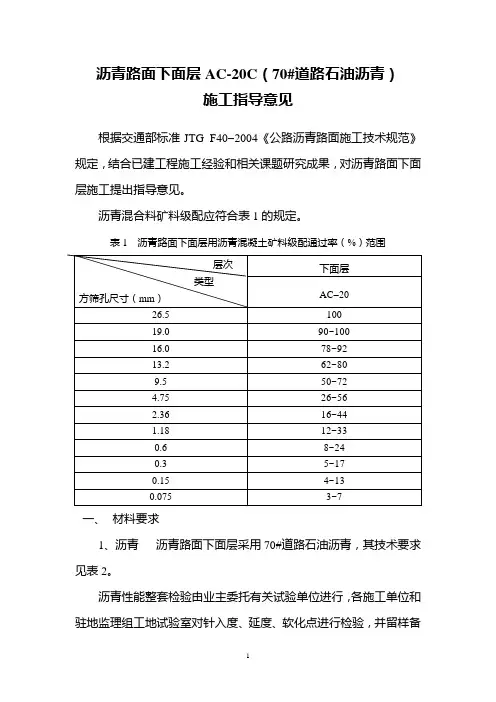

沥青路面下面层AC-20C（70#道路石油沥青）施工指导意见根据交通部标准JTG F40-2004《公路沥青路面施工技术规范》规定，结合已建工程施工经验和相关课题研究成果，对沥青路面下面层施工提出指导意见。
沥青混合料矿料级配应符合表1的规定。
表1 沥青路面下面层用沥青混凝土矿料级配通过率（%）范围一、材料要求1、沥青沥青路面下面层采用70#道路石油沥青，其技术要求见表2。
沥青性能整套检验由业主委托有关试验单位进行，各施工单位和驻地监理组工地试验室对针入度、延度、软化点进行检验，并留样备检。
检测频率：施工单位每车检验一次，监理组每五车抽检一次。
2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的石灰岩碎石，粒径大于2.36mm。
应用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每2000t检验一次。
粗集料技术要求见表3。
3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，石质为石灰岩，不能采用山场的下脚料。
对进场集料每500t检验一次。
细集料质量要求见表4。
4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁，矿粉质量技术要求见表5，每100t检验一次。
拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。
表2 70#道路石油沥青技术要求表3 沥青面层用粗集料质量技术要求表4沥青面层用细集料质量技术要求表5 沥青面层用矿粉质量技术要求二、 做好施工机械与质量检测仪器的准备工作1、必须配备齐全施工机械和配件，做好开工前的保养、调试和试机，并保证在施工期间一般不发生有碍施工进展和质量的故障。
沥青面层宜采用单幅全宽机械化连续摊铺作业，对于单幅双车道面层，应实施两台摊铺机梯队作业，以确保铺面的质量。
因而必须配备以下主要施工机械（一个施工点）：（1）间歇式沥青混合料拌和机，额定产量大于300t/h，另配有80t以上热贮料仓。
江苏省高速公路沥青路面下面层（道路石油沥青，AC-25S）施工指导意见（修订版）根据交通部标准JTG F40-2004《公路沥青路面施工技术规范》规定，结合我省已建高速公路的施工经验和研究成果，对江苏省高速公路沥青路面下面层施工，提出如下指导意见。
沥青路面下面层厚度8-10cm，采用AC-25S级配类型。
沥青混合料矿料级配应符合表一的规定。
一、材料要求1、沥青沥青面层采用优质道路石油沥青，标号70号，技术要求见表二。
沥青性能整套检验由省高指委托有关试验单位进行，各施工单位和驻地监理组工地试验室、市高指中心试验室按苏高技（2004）203号《关于进一步明确高速公路沥青路面原材料检测项目和检测频率的通知》规定对到场沥青进行检测，并留样备检。
2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。
下面层采用石灰岩等碱性石料，应选用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料按苏高技（2004）203号文规定进行检验。
粗集料技术要求见表三。
沥青路面下面层用沥青混凝土矿料级配通过率（%）范围表一道路石油沥青技术要求表二3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，石质为石灰岩，不能采用山场的下脚料。
对进场细集料，按苏高技（2004）203号文规定进行检查。
细集料规格见表四。
沥青下面层用粗集料质量技术要求表三沥青下面层用细集料规格表四注:（1）视密度不小于2.5 g/cm3;（2）砂当量不得小于60%（宜控制在70%以上），亚甲蓝值不大于25g/kg，亚甲蓝试验待试验规程正式发布后执行；（3）小于0.075mm质量百分率宜不大于12.5%；（4）棱角性不小于30s。
4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁，矿粉质量技术要求见表五，进场填料按苏高技（2004）203号文规定进行检验。
拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。
二、做好施工机械与质量检测仪器的准备工作1、必须配备齐全施工机械和配件，做好开工前的保养、调试和试机，并保证在施工期间一般不发生有碍施工进度和质量的故障。
沥青面层应采用单幅全宽机械化连续摊铺作业，对于单幅双车道面层，应实施两台摊铺机梯队作业，以确保铺面的质量。
因而必须配备以下主要施工机械（一个施工点）。
沥青面层用矿粉质量技术要求表五（1）间歇式沥青混合料拌和机，产量大于320T/H，另配有80T以上热贮料仓。
全部生产过程由计算机自动控制，配有良好的打印装臵。
（2）进口沥青混合料摊铺机三台（其中一台备用）。
（3）压路机：25T轮胎压路机2台，18～20T轮胎压路机2台，10T双钢轮压路机4台。
（4）载重量15T以上的自卸汽车不少于20辆。
2、必须配备性能良好、精度符合规定的质量检测仪器，并配备足够的易损部件。
主要仪器设备如下。
（1）针入度仪（2）延度仪（3）软化点仪（4）沥青混合料马歇尔试验仪（5）马歇尔试件击实仪（6）试验室用沥青混合料拌和机（7）脱模器（8）沥青混合料离心抽提仪（配离心加速沉淀仪）（9）标准筛（方筛孔）（10）集料压碎值试验仪（11）烘箱（12）试模（不少于10只）（13）恒温水浴（14）冰箱（15）路面取芯机（16）路面弯沉仪（17）砂当量仪（18）真空法理论最大相对密度试验仪三、下面层沥青混凝土的技术标准按沥青面层所选定的沥青混凝土类型，均为热拌密级配沥青混凝土混合料。
根据JTG F40-2004的规定，下面层沥青混凝土应符合表六规定的马歇尔试验技术标准。
热拌沥青混凝土马歇尔试验技术标准表六、5%时，分别为11、12、13，当设计空隙率不足整数时，用内插法确定要求的最小VMA；2、配合比设计中，粉胶比宜控制在0.6～1.6范围内。
四、必须进行完善的沥青混凝土配合比设计1、热拌沥青混凝土配合比设计由马歇尔试验设计、浸水马歇尔试验残留稳定度检验。
2、热拌沥青混凝土配合比设计遵照下列步骤进行：（1）目标配合比设计阶段a、确定各矿料的组成比例。
从施工现场分别取各类矿料进行筛分，用计算机或图解计算各矿料的用量，使合成的矿质混合料级配符合表一的范围。
本计算应反复进行，使矿质混合料级配曲线应接近一条顺滑的曲线，其中特别注意使0.075mm、2.36mm、4.75mm的筛孔通过量控制接近标准级配的中值。
b、确定沥青的最佳油石比。
用计算确定的矿料组成和经验采用的油石比范围，按0.5%间隔变化,取五个不同的油石比，用实验室小型拌和机拌制沥青混合料，制备五组马歇尔试件。
测定试件的密度、空隙率、沥青饱和度、稳定度和流值，分别绘制各项指标的曲线。
取相应于密度最大值的油石比a1、稳定度最大值的油石比a2和空隙率范围中值的油石比a3，按下式取三者的平均值作为最佳油石比初始值OAC1。
OAC1=（a1+ a2+ a3）/3求出能满足沥青混凝土各项标准的最大油石比OAC max和最小油石比OAC min，按下式取中值OAC2。
OAC2=（OAC max+OAC min）/2如果最佳油石比的初始值OAC1在OAC max和OAC min之间，则认为设计结果是可行的，可取OAC1和OAC2的中值作为目标配合比最佳油石比OAC，并结合江苏气候特点论证地取用，其对应的试件空隙率在3.5%～5.0%范围内。
如OAC1处在上述范围之外，应调整级配，重新进行配合比设计。
c、残留稳定度检验。
按以上配合比制备沥青混凝土马歇尔试件，做浸水48小时马歇尔试验，检验残留稳定度必须满足表六的规定。
（2）生产配合比设计阶段a、确定各热料仓矿料和矿粉的用量。
必须从二次筛分后进入各热料仓的矿料取样进行筛分，根据筛分结果，通过计算，使矿质混合料的级配接近目标配合比并符合表一的规定，以确定各热料仓矿料和矿粉的用料比例，供拌和机控制室使用。
同时反复调整冷料仓进料比例，以达到供料均衡。
b、确定最佳油石比。
取目标配合比设计的最佳油石比OAC和OAC±0.3%、OAC±0.6%五个油石比，取以上计算的矿质混合料，用试验室的小型拌和机拌制沥青混合料进行马歇尔试验，按目标配合比设计方法绘图分析，得出OAC1和OAC2后综合确定生产配合比的最佳油石比OAC。
按以上方法确定的OAC可能与目标配合比的OAC不一致，如相差不超过0.2个百分点，应按生产配合比确定的OAC进行试件拌和试铺，或分析确定试拌试铺用油石比；如相差超过0.2个百分点，应找出原因，进一步试验分析后确定试拌试铺用油石比。
c、残留稳定度检验。
按以上生产配合比，用室内小型拌和机拌制沥青混合料，做浸水48小时马歇尔试验，检验残留稳定度，必须满足表六的规定。
（3）生产配合比验证阶段用生产配合比进行试拌，沥青混合料的技术指标合格后铺筑试铺段。
取试铺用的沥青混合料进行马歇尔试验检验和沥青含量、筛分试验，检验标准配合比矿料合成级配中，至少应包括0.075mm、2.36mm、4.75mm及公称最大粒径筛孔的通过率接近目标配合比级配值，并避免在0.3mm~0.6mm处出现驼峰。
由此确定正常生产用的标准配合比。
3、关于沥青混凝土马歇尔室内试验中几点统一做法（1）进行目标配合比设计和生产配合比设计时，制备试件的混合料，需采用小型沥青混合料拌和机拌和，以模拟生产实际情况。
（2）每组试件个数一律用6个；在配合比设计中，人工配制沥青混合料制作试件时宜采用替代法，施工现场采集的沥青混合料试样宜采用直接法制件。
（3）试件成型温度：应由沥青等粘温度曲线确定，在缺乏沥青粘度条件时，参照以下温度成型：开始击实温度不低于135～140℃。
试模应按规定预热。
（4）沥青混合料试件密度试验方法：下面层沥青混合料统一用表干法的毛体积密度。
（5）沥青混合料理论最大相对密度，每天两次按T0711真空法实测获得，并按每天总量控制算得平均油石比用计算法进行校核，当两者差值小于0.005时取两者数值较大者作为标准值，当差值超过规定时，应分析原因，论证后取值。
沥青混合料试件体积指标，按JTG F40 B〃5〃10规定计算。
（6）试件的配料、拌和均应单个进行，以确保试验结果的一致性。
五、做好沥青下封层的检查与清扫1、检查下封层的完整性与基层表面的粘结性。
对局部基层外露和下封层两侧宽度不足部分应按下封层施工要求进行补铺；对已成型的下封层，用硬物刺破后应与基层表面相粘结，以不能整层被撕开为合格。
2、对下封层表面浮动矿料应扫至路面以外，表面杂物亦清扫干净。
灰尘应提前冲洗，风吹干净。
3、路面基层沉降检查。
下封层完成后，基层顶面沉降速率连续两个月内小于3mm/月，才可铺筑下面层。
六、铺筑试铺路面沥青各面层施工开工前，均需先做试铺路面。
每个面层施工单位，通过合格的沥青混合料组成设计，拟定试铺路面铺筑方案，采用重新调试的正式施工机械，铺筑试铺路面。
试铺路面宜选在正线直线段，长度不少于300m。
试铺路面施工分为试拌和试铺两个阶段，需要决定的内容包括：1、根据各种机械的施工能力相匹配的原则，确定适宜的施工机械，按生产能力决定机械数量与组合方式。
2、通过试拌决定：（1）拌和机的操作方式——如上料速度、拌和数量与拌和时间、拌和温度等。
（2）验证沥青混合料的配合比设计和沥青混合料的技术性质，决定正式生产用的矿料配合比和油石比。
3、通过试铺决定：（1）摊铺机的操作方式——摊铺温度、摊铺速度、初步振捣夯实的方法和强度、自动找平方式等。
（2）压实机具的选择、组合，压实顺序，碾压温度，碾压速度及遍数。
（3）施工缝处理方法。
（4）沥青面层的松铺系数。
4、确定施工产量及作业段的长度，修订施工组织计划。
5、全面检查材料及施工质量是否符合要求。
6、确定施工组织及管理体系、质保体系、人员、机械设备、检测设备、通讯及指挥方式。
试铺路面的铺筑，严格按部颁标准JTG F40《公路沥青路面施工技术规范》规定操作。
在试铺段的铺筑过程中，监理工程师应一起参加，检查施工工艺、技术措施是否符合要求，测温、观色、取样，并记录试验与检测结果，检查各种技术指标情况，对出现的问题提出改进意见。
各层试铺，必须力争一次铺筑成功，使试铺面层成为正式路面的组成部分。
否则应予铲除。
试铺路面的质量检查频率应根据需要比正常施工时适当增加（一般增加一倍）。
试铺结束后，试铺路面应基本上无离析和石料压碎现象，经检测各项技术指标均符合规定，施工单位应立即提出试铺总结报告，由驻地监理工程师审查，总监代表和总监助理确认，经总监批准后即可作为申报正式开工的依据。
七、沥青下面层施工1、把好原材料质量关（1）要注意粗细集料和填料的质量，应从源头抓起，对不合格的矿料，不准运进拌和厂。
