建筑定位放线规则

建筑工程定位放线方案简介建筑工程定位放线是指在建筑施工前，根据设计图纸中的尺寸和布局要求，通过放线操作将建筑物的轮廓线、柱位、梁位等重要控制点标记于施工现场。

准确的定位放线是建筑施工的重要前期工作，直接关系到后续施工环节的精确性和质量。

本文将介绍建筑工程定位放线的基本方法和步骤，以及常见的放线工具和注意事项。

放线方法和步骤建筑工程定位放线的方法和步骤通常包括以下几个方面：1. 准备工作在进行定位放线前，需要进行一些准备工作，包括：•准备好设计图纸和相关技术资料，包括平面图、立面图、剖面图等。

•准备放线工具，如量尺、放线线、锤子等。

•确定放线起点和方向。

2. 放线起点和基点确定放线起点和基点的确定是建筑工程定位放线的第一步，通常选择建筑物的一个明显标志或控制点作为起点和基点。

确定好起点后，需要通过测量和计算确定其他控制点的位置。

3. 控制点放线根据设计图纸和计算结果，将各个控制点放线标记在施工现场。

放线可以采用测量仪器（如全站仪）或传统放线工具进行，具体方法包括：•三角测量法：通过测量不同位置的两个控制点和一个标志点的角度和距离，计算出其他控制点的位置。

•网格放线法：根据设计图纸上指定的网格尺寸，在施工现场建立一个等间距的网格系统，通过测量网格线与控制点的距离来确定控制点的位置。

•偏差法：根据设计图纸上的尺寸和坐标，通过测量和计算确定控制点的位置。

4. 标高放线除了平面定位放线外，建筑工程中还需要进行标高放线，即确定建筑物各个位置的高程。

标高放线可以通过水平仪、自动水平仪等工具进行，具体方法包括：•水平线放线法：利用水平仪在参考点上放线水平线，然后将水平线延伸到其他需要标高的位置，通过测量各个位置与水平线之间的垂直距离来确定高程。

•水准仪放线法：通过水准仪对各个位置的高差进行测量，确定高程。

常用放线工具在建筑工程定位放线中，常用的工具有：1.量尺：用于测量线段的长度。

2.全站仪：可测量水平角、垂直角和斜距，适用于放线和测量工作。

建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则∙∙∙∙∙∙审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

∙∙∙∙∙∙实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

∙∙∙∙∙∙测量主要操作人员必须持证上岗。

∙∙∙∙∙∙施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动实积≥1万m2方格网间距20m，地形复杂的可适当调整A8:进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识投射控制线A14:结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线 ④门洞口采用对角线表示，同时弹出门洞中线 ⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m 线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环，它直接关系到工程的准确性、稳定性和施工顺利进行。

本文将结合实际工程案例，详细介绍土建工程定位和测量放线的方案。

二、定位和测量放线前的准备工作1.确定控制点：首先根据工程图纸确定需要放线的位置和方向，并且选取几个控制点。

控制点需要具备稳定性和能够准确测量的条件，通常选择建筑物角点或者标志物。

2.测量仪器和设备准备：根据工程的要求和精度要求选择合适的测量仪器和设备，例如全站仪、水平仪、测距仪等。

需要提前检查仪器的精度和工作状况。

3.工程图纸准备：将工程图纸进行放大和标注，使其便于测量放线。

1.控制点的测量：首先利用全站仪或者GPS等仪器测量控制点的坐标，并标注在图纸上。

控制点的测量需要有两个以上的点来确定，通过计算坐标的平差得到系统的误差和变形。

2.定位点的测量：根据工程图纸上的要求，选取需要放线的位置和方向，利用全站仪进行定位点的测量。

放线的位置要符合设计要求，方向要与地理方位相符，可以通过磁针进行校正。

3.放线方式选择：根据土建工程的不同特点和要求，选择合适的放线方式。

常见的放线方式有基准线放线、交点放线、中心放线等。

放线需要利用测距仪、水平仪等仪器进行精确的测量和放线，确保放线的准确性。

4. 放线精度的控制：根据工程的要求和精度要求，控制放线的精度。

一般情况下，放线精度应控制在±5mm以内，可以通过多次测量和平差来控制精度。

四、实际工程案例以大型商业建筑项目为例，介绍定位和测量放线的具体步骤和方案。

1.根据工程图纸确定控制点：选取了建筑物四个角点作为控制点，确保了测量的稳定性和准确性。

2.测量仪器和设备准备：选用了高精度全站仪、水平仪和测距仪等测量仪器，并在实际测量前进行了仪器的校准和功能测试。

3.工程图纸准备：对工程图纸进行了放大和标注，方便后续的测量和放线。

4.控制点的测量：利用全站仪对控制点进行测量，得到了控制点的坐标，并标注在图纸上。

建筑物的定位放线方案1.前期准备：在进行建筑物的定位放线之前，需要进行一些前期准备工作。

首先，需要获得相关的土地使用权和施工许可证。

其次，需要收集相关的地形地貌信息、地理地质资料和地理坐标系统等。

2.基点的选择：在确定建筑物定位放线方案时，首先要选择一个合适的基点，作为整个工程的基准点。

通常情况下，可以选择已知的测量点，例如经过严密测量和校正的国家测量基准点等。

3.确定建筑物的位置：通过实地测量或使用全球定位系统（GPS）等仪器，确定建筑物在地面上的具体位置。

观测数据主要包括建筑物所在地的经纬度、高程、水平距离和倾角等。

4.确定建筑物的朝向：通过测量建筑物所在地的真北角度或使用罗盘等仪器，确定建筑物的朝向。

朝向的选择通常是与周围环境、交通和景观等因素相结合的结果，以使建筑物的朝向最符合使用者的需求。

5.放置放线点：根据建筑物的定位和朝向信息，确定建筑物的放线点。

放线点一般是位于建筑物的四个角点和各个房间或设备的边界线上。

放线点的位置可以通过实地测量和计算确定。

6.控制测量点的选择：在建筑物的定位放线中，还需要选择一些控制测量点，以帮助进行后续的施工和定位控制工作。

控制测量点通常是位于建筑物周围的柱子、墙壁等固定物体上，以确保测量不会受到环境和天气等因素的干扰。

7.放线校核和调整：在完成建筑物的定位放线之后，需要对放线结果进行校核和调整。

校核主要是通过再次测量和计算放线点的位置和方位，以确定放线结果的准确度和可靠性。

如果发现放线结果与设计要求有较大误差，需要重新放线或调整。

8.制作放线图：最后，根据实际放线结果，制作建筑物的放线图。

放线图是一种图形化的表示，用于指导后续施工过程中的定位控制和相关工作。

放线图应包括建筑物的平面布置图、放线点的坐标和方位信息等。

综上所述，建筑物的定位放线方案是一个复杂的过程，需要准确的测量和计算，以确保建筑物的准确定位和控制。

通过选择合适的基点和放线点，并进行校核和调整，可以使建筑物的定位放线结果更加准确和可靠。

施工现场平面定位放线方案施工现场平面定位放线是指在施工前期，根据建筑方案设计图纸，在地面上进行精确放线，以确定建筑物的位置、尺寸和形状。

平面定位放线的准确性对于施工的顺利进行以及建筑物的质量控制非常重要。

下面将介绍一种常用的施工现场平面定位放线方案。

首先，施工现场的平面定位放线需要在室内和室外进行。

室内放线主要是为了确定建筑物的内部结构和布局，而室外放线主要是为了确定建筑物与周围环境的关系。

因此，平面定位放线方案需要综合考虑建筑物的功能定位、尺寸精度、施工机械设备布置等因素。

1.准备工作首先，需要将建筑方案设计图纸转化为放线图纸，确保图纸上的尺寸和比例准确。

同时，需要准备放线工具，如放线仪、放线线、放线标等。

2.确定基准线在放线前，需要在施工现场确定一条基准线。

这条基准线应该位于建筑物的主轴线上，并且与设计图纸上的标高一致。

可以通过水准仪或其他测量设备来确定基准线的标高。

3.室内放线室内放线主要是根据建筑方案设计图纸确定建筑物的内部结构和布局。

可以根据设计图纸上的尺寸，在地面上放置参考点，然后使用放线仪和放线线将参考点与建筑物的墙体、柱子等进行连线。

根据设计图纸上的尺寸和比例，可以确定建筑物的房间大小、门窗位置等。

4.室外放线室外放线主要是根据建筑方案设计图纸确定建筑物与周围环境的关系。

首先，可以根据设计图纸上的尺寸，在地面上放置参考点。

然后，使用放线仪和放线线将参考点与建筑物的外墙、外部结构等进行连线。

根据设计图纸上的尺寸和比例，可以确定建筑物与道路、围墙等之间的距离和位置关系。

5.精确度控制在进行平面定位放线时，需要注意放线的精确度。

可以通过与设计图纸上的尺寸进行比较来判断放线的准确性。

如果发现放线误差较大，可以进行调整，再次进行放线。

同时，还可以使用测量工具进行实时检测，确保放线的准确度。

6.放线记录在进行平面定位放线时，需要详细记录放线的过程和结果。

可以将放线的位置、尺寸等信息记录在放线图纸上，或者使用电子设备进行记录。

建筑放线工程施工规范一、总则1.1 本规范适用于建筑工程施工放线工程，包括建筑物定位、基础施工、主体施工等阶段的放线作业。

1.2 施工放线应遵循国家相关法律法规、标准和规范，确保放线质量，满足建筑物设计和施工要求。

1.3 施工放线应由具备相应资质的测量人员负责，测量人员应具备丰富的理论知识和实践经验。

二、建筑物定位放线2.1 建筑物定位放线应在项目负责人组织下进行，参与人员包括城市规划部门（下属的测量队）及施工单位的测量人员。

2.2 根据建筑规划定位图，利用全站仪等测量仪器在施工现场设置至少4个定位桩。

2.3 定位桩设置应满足以下要求：（1）定位桩应固定可靠，不易被损坏；（2）定位桩应设置在明显且易于保护的位置；（3）定位桩间的距离应满足建筑物尺寸和施工要求；（4）定位桩应做好标记，便于施工人员识别。

2.4 定位桩设置后，应由施工单位的专业测量人员、施工现场负责人及监理共同进行复核，确保定位准确无误。

三、基础施工放线3.1 基础施工放线应在建筑物定位桩设定后进行，参与人员包括施工单位的专业测量人员、施工现场负责人及监理。

3.2 根据规划部门的定位桩（至少4个）及建筑物底层施工平面图，利用经纬仪等测量仪器放出所有建筑物轴线的定位桩。

3.3 基础施工放线应满足以下要求：（1）轴线定位桩应设置在基础施工范围内；（2）轴线定位桩间的距离应满足建筑物尺寸和施工要求；（3）轴线定位桩应做好标记，便于施工人员识别；（4）基础施工放线应考虑建筑物的结构特点和施工顺序。

3.4 基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

四、主体施工放线4.1 主体施工放线应在基础施工完成后进行，参与人员包括施工单位的专业测量人员、施工现场负责人及监理。

4.2 根据轴线定位桩和外引的轴线基准线，利用经纬仪等测量仪器将轴线投射到建筑物上，并在施工层面上弹出轴线。

4.3 主体施工放线应满足以下要求：（1）轴线投射应准确无误，保证建筑物轴线平行；（2）轴线间距应满足建筑物尺寸和施工要求；（3）主体施工放线应考虑建筑物的结构特点和施工顺序；（4）主体施工放线应做好标记，便于施工人员识别。

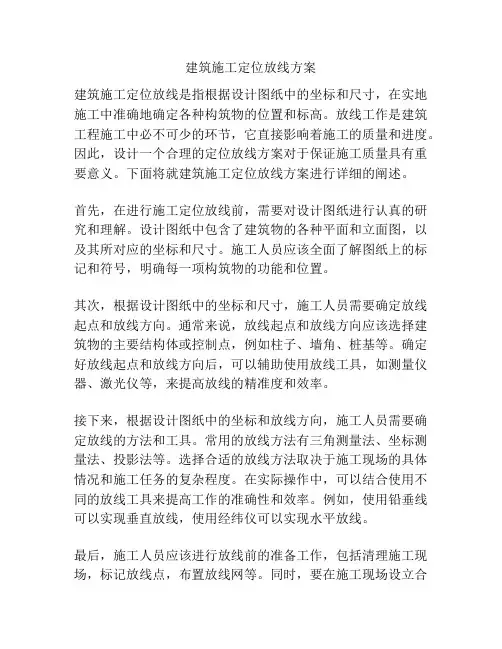

建筑施工定位放线方案建筑施工定位放线是指根据设计图纸中的坐标和尺寸，在实地施工中准确地确定各种构筑物的位置和标高。

放线工作是建筑工程施工中必不可少的环节，它直接影响着施工的质量和进度。

因此，设计一个合理的定位放线方案对于保证施工质量具有重要意义。

下面将就建筑施工定位放线方案进行详细的阐述。

首先，在进行施工定位放线前，需要对设计图纸进行认真的研究和理解。

设计图纸中包含了建筑物的各种平面和立面图，以及其所对应的坐标和尺寸。

施工人员应该全面了解图纸上的标记和符号，明确每一项构筑物的功能和位置。

其次，根据设计图纸中的坐标和尺寸，施工人员需要确定放线起点和放线方向。

通常来说，放线起点和放线方向应该选择建筑物的主要结构体或控制点，例如柱子、墙角、桩基等。

确定好放线起点和放线方向后，可以辅助使用放线工具，如测量仪器、激光仪等，来提高放线的精准度和效率。

接下来，根据设计图纸中的坐标和放线方向，施工人员需要确定放线的方法和工具。

常用的放线方法有三角测量法、坐标测量法、投影法等。

选择合适的放线方法取决于施工现场的具体情况和施工任务的复杂程度。

在实际操作中，可以结合使用不同的放线工具来提高工作的准确性和效率。

例如，使用铅垂线可以实现垂直放线，使用经纬仪可以实现水平放线。

最后，施工人员应该进行放线前的准备工作，包括清理施工现场，标记放线点，布置放线网等。

同时，要在施工现场设立合适的放线控制点，以便在施工过程中进行验证和调整。

放线过程中，要注意保持放线仪器的准确性和可靠性，及时校正仪器误差，并避免外界干扰和测量误差的产生。

综上所述，建筑施工定位放线方案是建筑工程施工过程中非常重要的一环。

设计一个合理的定位放线方案可以提高施工质量和效率。

通过研究设计图纸、确定放线起点和方向、选择合适的放线方法和工具，并进行适当的准备工作，施工人员可以在实地施工中准确地定位放线，确保建筑物的位置和标高符合设计要求。
