机房电磁屏蔽室(含装修)设计技术参数配置要求及性能说明

机房屏蔽工程（电磁屏蔽室）技术方案技术设计方案介绍设计单位：广州莱安智能化系统开发有限公司地址：广州市天河区中山大道建中路11号103室欢迎来电索取详细方案或来电洽谈机房、机房监控、机房建设、楼宇智能化等各类机房设备业务，免费提供设计方案，价格实惠目录一、概述 (4)1、保证屏蔽室内系统运行的可靠性： (4)2、保证信息安全的要求 (4)3、保证工作人员的工作环境 (5)二、设计施工依据 (5)三、焊接式屏蔽室屏蔽效能 (6)1、屏蔽室屏蔽效能： (6)2、屏蔽壳体机械性能： (6)四、屏蔽室配置（具体按客户要求配置） (6)五、屏蔽室主体结构及预制件 (7)1、屏蔽机房安装场要求 (7)2、屏蔽机房主体支撑结构 (8)六、屏蔽室制作工艺 (8)七、屏蔽门工艺 (9)八、屏蔽室通风系统（截止通风波导窗） (10)九、屏蔽室配电系统 (11)1、电气设计施工原则 (11)十、屏蔽室通信系统及信号接口装置 (13)1、光纤波导管： (13)2、其它线缆屏蔽处理： (13)十一、屏蔽壳体接地 (14)1、屏蔽室地线的作用与制作： (14)1）、屏蔽地： (14)2. 保护地： (14)3. 接地线 (14)屏蔽室内等电位接地： (15)十二、室内装饰 (15)1、装修设计依据 (15)2、装修主要材料的选择 (15)1）、顶： (16)2）、墙面： (16)3）、地板： (16)4）、非燃性或难燃性材料 (16)5）、装饰后的效果及说明 (17)3、室内电器/照明系统 (17)一、概述根据用户提出的技术要求，对安装屏蔽室的建筑物进行实地勘查，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行总体设计。

总体设计方案必须安全可靠，确保系统安全可靠的运行。

保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命。

通过采用优质产品和先进工艺，为信息保密、计算机设备、以及工作人员创造一个安全、可靠美观、舒适的工作场地。

屏蔽室建设技术标准（一）、招标范围：本项目屏蔽机房位于省委2号楼一层，机房区面积约49平方米，机房高度3米。

包括楼体安全加固、屏蔽机房壳体制作及屏蔽机房内装饰、机房电气、机房专用空调、机房防雷系统、机房门禁系统、机房消防系统、机房视频监控系统、机房环境监控系统制作安装等。

（二）、功能要求及主要设备技术参数：2.1总体设计原则屏蔽机房设计要求综合考虑楼体承重、建筑物装饰学、电工学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱电控制专业、消防专业、电磁辐射等综合学科因素，本着满足美观实用、经济合理和易于管理的设计原则，能够满足未来五到十年左右的信息化发展的需要，能够满足交换机、服务器、存储系统等安全可靠运行的环境，满足国家有关标准和安全保密的要求，做到技术先进，经济合理，安全可靠。

2.2符合中华人民共和国国家行业标准：l、建设单位对业务用屏蔽机房建设与管理的要求2、《电子信息系统机房设计规范》GB50174－20083、《电子计算机场地通用规范》GB/T2887-20004、《火灾自动报警系统设计规范》GB50116－985、《建筑物防雷设计规范》GB50057－946、《供配电系统设计规范》GB50052—957、《低压配电设计规范》GB50054－958、《计算机站场地技术条件》GB2887－899、《计算机站场地安全要求》GB9361-8910、《通讯机房静电防护通则》YD/T754—9511、《环境电磁卫生标准》GB9175—8812、《电磁辐射防护规定》GB8702—8813、《电子计算机房施工和验收规范》（SJ/T 30003-93）14、《工业企业通信接地设计规范》（BJ79－85）15、《通风与空调工程施工及验收规范》（GB 5O243－97）16、《建筑内部装修设计防火规范》（GB 50222－95）17、《电气装置安装工程电气设备交接试验标准》（GB50150－91）18、《工业企业照明设计标准》（TJ34-79 50222－95）19、室内装饰工程质量规范（QB-1838-93）20、民用建筑电气设计规范（JGJ/T16-92）21、建筑装饰工程施工及验收规范（JGJ73-91）22、《气体灭火系统施工及验收规范》GB50263—200723、电磁泄漏发射屏蔽机柜技术要求和测试方法BMB19-200624、处理涉密信息的电磁屏蔽室的技术要求和测试方法BMB3-199925、涉密信息设备使用现场的电磁泄露发射防护要求BMB5-2000以上提供的技术文件中所列的设计、施工、验收的国家规范如有停用或废止的，应以相应的最新版本为准。

屏蔽室技术参数⽬录⼀、第⼀部分 (2)屏蔽测试室⼆、第⼆部分 (8)简易屏蔽室三、第三部分 (10)微波暗室四、第四部分 (13)屏蔽机柜⼀．屏蔽测试室测试室主要⽤于电⼦产品的传导类测试，提供符合测试要求的外围环境，⼀般测试室从结构形式可分为两⼤类：⼀为焊接式（也可称之为固定式），⼆为拼装式（也可称之为移动式）。

⼆者的区别主要是在屏蔽壳体上。

⼀．焊接式屏蔽机房（⼀）、主要技术性能（屏蔽效能）：（⼆）、屏蔽壳体的特点：焊接式屏蔽室采⽤单层模块钢板焊接式（CO2保护焊）。

焊接式壳体是由若⼲块屏蔽板体相互焊接成⼀体。

这种结构不可能实现易地拆装，所以也称为固定式壳体，由于它有封闭的焊接壳体，加上壳体外侧的龙门框架，所以承载能⼒⼤，稳定性、可靠性好，且能提供⽐组装式壳体相对较⾼的屏蔽效能。

⼴泛⽤于⼤型屏蔽体、各类暗室的屏蔽壳体部分。

2、焊接式屏蔽壳体的结构特点:（1）由优质冷轧钢板经500T油压机冲压成型，形成单元模块。

（2）由各种型钢、异形龙⾻焊接组成龙门框架，形成桁架式的⾃⽀撑结构，刚度强度好，有抗震性，通过对龙⾻构件的强度、刚度计算，以及主、副梁的抗弯强度计算，决定各类钢结构件的剖⾯形状和尺⼨。

（3）标准单元板体直接复贴在龙门框架提供的安装平⾯上，两相邻单元模板采⽤⼈字型拼接技术，CO2保护焊焊接，可最⼤限度地抑制焊接变形及应⼒变化，有效地保证了焊接缝质量的稳定性与钢板平⾯的平整性。

（4）屏蔽壳体坐落在地梁架上，地梁架由型钢、异形结构件以井字格形式焊接组成，地梁架平⾯的不平⾯度控制在1‰内。

（5）屏蔽壳体对现场的要求相对较低，可灵活采取包梁包柱的处理。

⼆．拼装式屏蔽机房（⼀）、主要技术性能（屏蔽效能）：（⼆）、屏蔽壳体的特点：相对于焊接式的不可移动性，拼装式最⼤的优点就是可轻易的实现⼆次或多次拆装，拼装式屏蔽壳体是由若⼲块屏蔽板体通过螺钉连接成⼀体，中间加屏蔽材料，板缝与板缝之间采⽤锡封处理。

虽然拼装式的屏蔽效能相对焊接式要略低⼀点，但⾜以满⾜对⼀般的电⼦产品的测试要求。

电磁屏蔽室简介电磁屏蔽室是电磁兼容（EMC）领域的重要内容，在国内应用较晚，为方便建设单位专家、领导尽快熟悉这个新兴事物，特此简介，敬请指正。

1.电磁屏蔽室的基本结构形式简单说来，电磁屏蔽室就是一个钢板房子，冷轧钢板是其主体屏蔽材料。

包括六面壳体、门、窗等一般房屋要素，只是要求严密的电磁密封性能，并对所有进出管线作相应屏蔽处理，进而阻断电磁辐射出入。

目前电磁屏蔽室有钢板拼装式、钢板焊接式、钢板直贴式及铜网式四大类。

拼装式为厚度1.5㎜钢板模块拼装而成，生产、安装工艺较简单，适用于小面积、屏蔽效能要求一般的工程。

可拆卸移建，但移建后屏蔽效能明显降低。

钢板焊接式屏蔽室采用2～3㎜冷轧钢板与龙骨框架焊接而成，屏蔽效能高，适应各种规格尺寸，是电磁屏蔽室的主要形式。

直贴式和铜网式用于屏蔽效能要求较低的简易工程。

2.电磁屏蔽室的主要功能：2.1隔离外界电磁干扰，保证室内电子、电气设备正常工作。

特别是在电子元件、电器设备的计量、测试工作中，利用电磁屏蔽室（或暗室）模拟理想电磁环境，提高检测结果的准确度。

2.2阻断室内电磁辐射向外界扩散。

强烈的电磁辐射源应予以屏蔽隔离，防止干扰其他电子、电气设备正常工作甚至损害工作人员身体健康。

2.3防止电子通信设备信息泄漏，确保信息安全。

电子通信信号会以电磁辐射的形式向外界传播（即TEMPEST现象），敌方利用监测设备即可进行截获还原。

电磁屏蔽室是确保信息安全的有效措施。

2.4军事指挥通信要素必须具备抵御敌方电磁干扰的能力，在遭到电磁干扰攻击甚至核爆炸等极端情况下，结合其他防护要素，保护电子通信设备不受毁损、正常工作。

电磁脉冲防护室就是在电磁屏蔽室的基础上，结合军事领域电磁脉冲防护的特殊要求研制开发的特殊产品。

3.电磁屏蔽室性能参数：电磁屏蔽室性能主要用综合屏蔽效能（SE）描述，单位dBSE＝20 logE0/E1E0：屏蔽前电磁辐射强度E1：屏蔽后电磁辐射强度具体屏蔽指标见产品系列简介4.电磁屏蔽室主要国家标准：4.1国家保密局：《处理涉密信息的电磁屏蔽室的技术要求和测试方法》BMB3-1999该标准将屏蔽室分为C级、B级，C级屏蔽室屏蔽效能高。

屏蔽室建设技术标准一、建设原则屏蔽室的建设应遵循以下原则：1.符合国家相关法律法规和标准要求。

2.满足用户需求，确保屏蔽室的性能指标符合合同约定。

3.在确保屏蔽效能的前提下，优化设计方案，降低建设成本。

4.考虑环保和节能因素，尽量减少对环境的影响。

二、屏蔽效能屏蔽室应具有足够的屏蔽效能，以防止外部电磁干扰对室内设备的影响。

屏蔽效能应符合相关标准和用户需求，通常要求在频率范围200MHz-1000MHz内，屏蔽室内的电磁场强度不应低于20dB。

三、结构材料屏蔽室的结构材料应具有足够的强度和稳定性，能够承受一定的压力和冲击。

常用的结构材料包括钢板、不锈钢板、铝合金板等。

在选择材料时，应根据实际需求和预算进行合理选择。

四、布局设计屏蔽室的布局设计应合理安排空间，确保室内设备的安装和操作空间充足。

同时，应考虑人员进出和维修的方便性。

另外，应根据实际需求，合理设置观察窗、门、通风口等设施，以满足室内环境的需要。

五、电磁密封屏蔽室应具有良好的电磁密封性能，以防止外部电磁波通过门窗、通风口等部位进入室内。

电磁密封应采用专业的密封材料和工艺，以保证其性能稳定可靠。

六、接地技术屏蔽室的接地技术是保证屏蔽效能的重要措施之一。

接地线应采用多股铜芯导线，确保接地电阻符合要求。

同时，应采取措施防止雷电对屏蔽室的损害。

七、电力供应屏蔽室应配备稳定的电力供应系统，以保证室内设备的正常运转。

电力供应系统应包括UPS不间断电源、电源滤波器等设备，以防止外部电力波动对设备的影响。

同时，应设置独立的配电箱，以便对室内设备进行独立控制。

八、室内环境屏蔽室内的环境应舒适宜人，以满足工作人员的需求。

室内应设置温度调节设备、湿度调节设备等，以保证室内环境的稳定。

同时，室内应保持清洁卫生，以减少尘埃对设备的影响。

另外，室内还应设置消防设施，以应对突发事件。

九、安全防范屏蔽室应设置安全防范系统，以保证室内设备和人员安全。

安全防范系统应包括视频监控设备、门禁系统、报警装置等设备，以便对室内进行实时监控和管理。

屏蔽机房设计说明1.选址和建筑结构：机房应尽可能远离潜在的电磁辐射源，如高压电线、变压器等。

选址时应注意附近是否有高磁场、高频辐射等电磁干扰源，建筑物的结构应符合电磁屏蔽的要求，如使用金属屏蔽墙、屏蔽房屋的门窗等。

2.电源供应：机房的电源供应应具备稳定性和可靠性，应考虑使用UPS（不间断电源）进行备用电源供应，并进行冗余设计。

同时，电源线路应与其他线路分离，减少电磁干扰。

3.排气和通风系统：机房内通风系统的设计应注意降低噪音和振动，使用低噪音风机和隔音材料进行降噪处理。

同时，机房内的排气系统应设计合理，确保机房内的温度和湿度符合设备的工作要求。

4.地面设计：机房的地面应具备抗静电、抗冲击和防滑等特性，以保护机房内的设备免受静电干扰和物理损坏。

5.避雷和防雷设计：机房应考虑设置避雷装置和接地系统，以防止雷击引起的损坏和事故发生。

同时，在机房内部设置接地线束和接地线极，将机房内部的设备与大地连接，提升整个机房的抗干扰能力。

6.线缆管理：机房内的线缆布线应符合规范，避免线缆之间的过近距离和交叉布线，以减少相互间的干扰。

可以采用金属屏蔽管道或屏蔽套管对线缆进行屏蔽保护。

7.地板设计：机房的地板应符合标准要求，并进行静电防护处理。

可以使用导电地板或防静电地板，以减少静电干扰和防止设备受到静电损害。

8.灭火系统：机房内应设置灭火系统，以保护机房内的设备和数据免受火灾损害。

常见的灭火系统包括自动喷水系统、气体灭火系统和灭火器等。

9.安防系统：机房内的安防系统应有效监控机房的进出口和周边环境，防止未经授权的人员进入或破坏机房内的设备。

可设置门禁系统、监控摄像头等设备，配备专业安保人员进行巡逻和管理。

综上所述，屏蔽机房设计需要综合考虑电磁干扰、静电防护、温湿度控制、灭火安全、安防等多个方面的要求，确保机房内的设备运行稳定和安全。

在实际设计过程中，还需根据具体需求和情况进行适当的调整和改进。

电磁屏蔽室设计技术参数
屏蔽室是一种专门设计的能又寸射频电磁能量起衰减作用的封闭室。

屏蔽室一般由屏蔽壳体、滤波和隔离装置、接地装置、通风波导、室内配电系统和室内装潢六部分组成。

屏蔽室按壳体材料可分为均匀金属、伪均匀金属和小孔金属三大种；按安装方式可分为永久式和可拆装式：按屏蔽板层数可分为单层、双层和复合层三类。

我公司生产的钢板型和装饰型屏蔽室分别采用钢板和钢性屏蔽网为壳体材料，选择永久安装方式，屏蔽板层数视用户要求，多为单层。

公司生产的屏蔽帐篷为可拆装式．采用特制屏蔽布结合可拆装的支架。

屏蔽室的屏蔽性能按《中华人民共和国国家军用标准》分为B 级和c级。

该级别定义了屏蔽室对不同频率电磁波的衰减程度。

因保密缘故，具体数据不能在此提供。

我公司生产的钢板型屏蔽室为c级标准，装饰型和屏蔽帐篷为B级。

钢板型屏蔽机房(C级)
公司在传统钢板型屏蔽室的基础上进行技术革新，在国内首次便用氩弧焊接技术以提高屏蔽室的屏蔽效果和耐久性．并率先解决了室内安装空调和电话的技术问题，提高了屏蔽用性，方便用户。

钢板型屏蔽室外观钢板型屏蔽室内观
装饰型屏蔽办公室(B级)
装饰型屏蔽室是公司在国内首创产品，解决了钢板屏蔽室固有的办公环境封闭压抑的问题，为用户提供与普通办公室环境相同，但同时具备电磁防护、防泄密等屏蔽效能的新型办公室、会议室、会客室等，在市场上深受用户的欢迎。

装饰型屏蔽办公室装饰型屏蔽办公室
屏蔽帐篷
屏蔽帐篷是公司近期开发的新产品。

适用于野外作战指挥、保密通讯等。

类型、规格可按用户需求制作，具有重量轻、安装拆卸简单、携带方便(便携式手提箱两个)等特点。

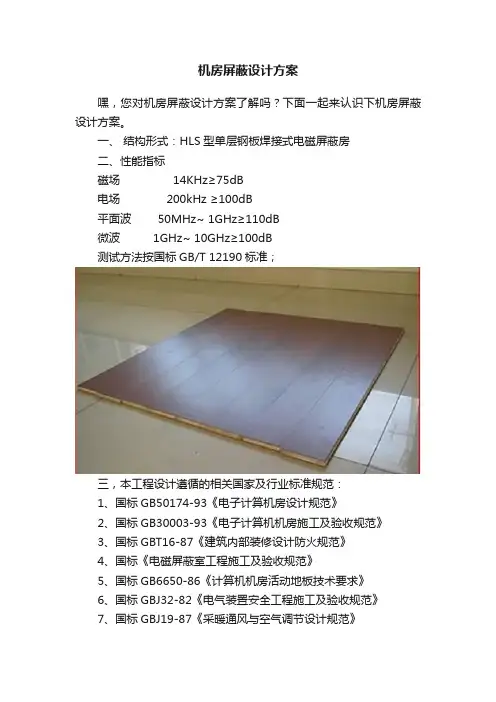

机房屏蔽设计方案嘿，您对机房屏蔽设计方案了解吗？下面一起来认识下机房屏蔽设计方案。

一、结构形式：HLS型单层钢板焊接式电磁屏蔽房二、性能指标磁场14KHz≥75dB电场200kHz ≥100dB平面波50MHz~ 1GHz≥110dB微波 1GHz~ 10GHz≥100dB测试方法按国标GB/T 12190标准；三，本工程设计遵循的相关国家及行业标准规范：1、国标GB50174-93《电子计算机房设计规范》2、国标GB30003-93《电子计算机机房施工及验收规范》3、国标GBT16-87《建筑内部装修设计防火规范》4、国标《电磁屏蔽室工程施工及验收规范》5、国标GB6650-86《计算机机房活动地板技术要求》6、国标GBJ32-82《电气装置安全工程施工及验收规范》7、国标GBJ19-87《采暖通风与空气调节设计规范》8、YD/T754-95《通讯机房静电防护通则》9、GB8702-88《电磁辐射防护规则》10、GB-12190《高性能屏蔽室屏蔽效能的测量方法》11、《中华人民共和国计算机信息系统安全保护条例》四，电磁屏蔽房简介计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容。

同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。

屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。

屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面体房间，由于金属板（网）对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使其电磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用。

屏蔽室的屏蔽性能以屏蔽效能来进行考量。

S=E0/E1 或S=H0/H1S——屏蔽效能E0（H0）——没有屏蔽体时空间某点的电场强度（磁场强度）E1（H1）——有屏蔽体时被屏蔽空间在该点的电场强度（磁场强度）在屏蔽效能的计算与测试中，往往会遇到场强值相差悬殊（可达上千百万倍的信号），为了便于计算及表达，通常采用对数单位—分贝（dB）进行度量。

电磁屏蔽机房工程设技术方案技术设计方案介绍目录一、设计总则 (4)1、设计思想 (4)2、适应标准要求和工程设计施工依据的国家有关标准规范 (4)3、设计目标 (6)（1）、先进性 (6)（2）、可靠性 (6)（3）、标准性 (6)（4）、实用性 (7)（5）、扩充性 (7)4、设计标准 (7)5、设计项目 (7)6、设计指标 (8)二、电磁屏蔽机房系统 (9)（一）、电磁屏蔽室简介 (9)1、屏蔽原理 (9)2、屏蔽材料 (11)（二）、技术方案 (11)1、性能指标 (11)2、技术内容 (12)（1）结构形式的选择：GWS2单层钢板焊接式电磁屏蔽室 (12)1）、屏蔽壳体： (12)2）、壳体结构： (13)3）、壳体龙骨： (13)4）、工艺特点： (14)5）、电动/手动锁紧屏蔽门（带门禁）： (14)（2）送风系统、排风系统的屏蔽处理 (15)（3）电源系统的屏蔽处理: (16)（4）空调系统的屏蔽处理 (16)（5）光缆的屏蔽处理 (17)（6）消防系统的屏蔽处理 (17)（7）安防系统屏蔽处理 (18)（8）电话线的屏蔽处理 (18)（9）接地系统的屏蔽处理 (18)九、机房接地系统 (19)一、设计总则1、设计思想根据用户提出的基本要求及有关设备技术数据及技术要求，依据国家有关标准和规范,结合计算机系统运行特点设计本方案。

总体方案设计以业务完善为基础,力求功能齐全，技术规范，安全可靠。

在选材方面、投资方面根据功能及设备要求区别对待，做到投资有重点，确保系统的安全运行。

2、适应标准要求和工程设计施工依据的国家有关标准规范1）、国军标GJBZ20219-94《军用电磁屏蔽室通用技术要求和检验方法》2）、国标GB12190-90《高性能屏蔽室屏蔽效能的测量方法》3）、保密标准BMB3-1999《处理涉密信息电磁屏蔽室技术要求和测量方法》4）、部标SJ31470-2002《电磁屏蔽室工程施工及验收规范》5）、国军标GJB/Z132－2002《军用电磁干扰滤波器选用和安装指南》6）、国标GB2887-2000《电子计算机场地通用规范》7）、国标GB50174-93《电子计算机机房设计规范》8）、国标GB9361-88《计算机站场地安全要求》9）、国标GB2887-89《计算机站场地技术要求》10）、国标GB6650-86《计算机机房用活动地板技术条件》11）、国标GB1838-93《室内装饰工程质量规定》12）、国标GB50222-95《建筑内部装修设计防火规范》13）、国标GB50169-92《电气装置安装工程接地装置施工及验收规范》14）、国标GB50055-93《通用用电设备配电设计规范》15）、国标GB50054-95《低压配电设计规范》16）、国标GB50052-96《供配电系统设计规范》17）、国标GB50243-97《通风与空调工程施工及验收标准》18）、国标GB6650-86《计算机机房活动地板技术要求》19）、国标GB50222-95《建筑内部装修设计防火规范》20）、国标GB50193-93《二氧化碳灭火系统设计规范》21）、国标GB50116-98《火灾自动报警系统设计规范》22）、国标GB50166-92《火灾自动报警系统施工及验收规范》23）、国家行业标准SJ/T300003-93《电子计算机房施工及验收规范》本设计符合上述标准及验收规范。

屏蔽室设备技术规格及要求1.屏蔽室技术指标1.1屏蔽室尺寸屏蔽体尺寸要求：9m（长）x4.6m（宽）x3.3m（高）1.2测试频率范围为10kHz-18GHz, 按照EN50147或GB12190最新标准的规定进行。

屏蔽性能满足以下要求：2 配置及技术要求2.1、主体结构2.1.1必须采用独立钢支撑结构，用以承受所有的屏蔽和安装设施重量。

2.1.2 屏蔽体应采用拼装结构，由不小于2mm厚度的双层镀锌钢板构成，双面20um均匀镀锌，并提供检测报告。

每块钢板尺寸不小于1.2×3.0m，经两次折弯完成。

2.1.3 屏蔽钢板防锈、耐腐蚀性好，需提供证明或报告，并注明原产国名、厂家及产品型号。

2.1.4 钢板拼接处应采用屏蔽衬垫，保证优异的射频屏蔽和电接触，投标文件中需提供屏蔽衬垫的生产国、厂家及型号。

优先选择具有屏蔽衬垫专利技术的产品。

2.1.5屏蔽体的底部在建造时应经过防潮处理，抗震裂度7级。

2.1.6屏蔽体应采用单点接地方式接地。

2.1.7屏蔽体弯结构向内，以保证屏蔽体外观是光滑，而且钢板45度折弯对接处光滑平整无缝隙。

2.1.8屏蔽钢板使用不小于M10的自锁紧螺钉进行紧固，无需现场焊接；为保证钢板的抗拉强度，螺钉的载荷不低于39kN/mm2。

投标文件中需提供自锁螺钉的生产国、厂家及型号。

2.1.9屏蔽钢板每边上冲孔为圆型，保证屏蔽性和折装方便。

2.2、地板地板高度约130cm，符合DIN54345标准具有防静电功能，承重1000kgs/m2，不会产生任何变形。

2.3、电源滤波器2.3.1 电源滤波器需得到UL的安全认证，满足UL1283 标准。

按MIL-STD-220A 的负载条件，在150KHz以下最小插入损耗60dB,150kHz-40GHz 频率范围内的最小插入损耗100dB，其插入损耗的测试符合CISPR publication 17和MIL-STD 220 A标准要求。

2.3.2滤波器配置数量如下：2.4、信号滤波器-配置电话滤波器及1000M的网线光电转换器2.5、接口板与接头提供墙面接口板（AP板）一套，接头配置如下。

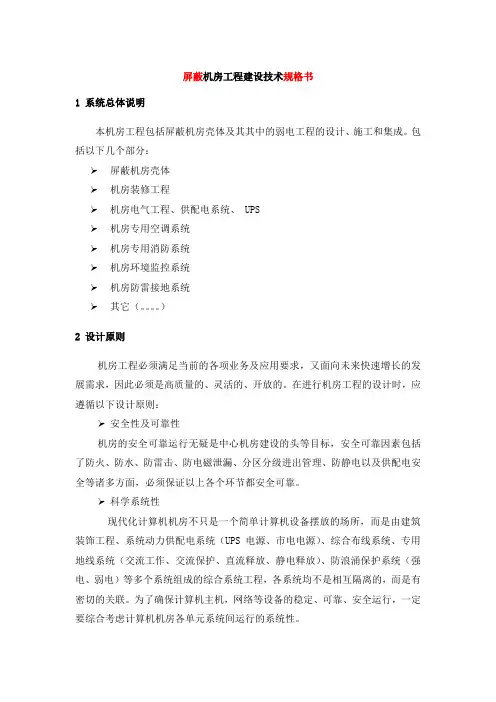

屏蔽机房工程建设技术规格书1 系统总体说明本机房工程包括屏蔽机房壳体及其其中的弱电工程的设计、施工和集成。

包括以下几个部分：屏蔽机房壳体机房装修工程机房电气工程、供配电系统、 UPS机房专用空调系统机房专用消防系统机房环境监控系统机房防雷接地系统其它（。

）2 设计原则机房工程必须满足当前的各项业务及应用要求，又面向未来快速增长的发展需求，因此必须是高质量的、灵活的、开放的。

在进行机房工程的设计时，应遵循以下设计原则：安全性及可靠性机房的安全可靠运行无疑是中心机房建设的头等目标，安全可靠因素包括了防火、防水、防雷击、防电磁泄漏、分区分级进出管理、防静电以及供配电安全等诸多方面，必须保证以上各个环节都安全可靠。

科学系统性现代化计算机机房不只是一个简单计算机设备摆放的场所，而是由建筑装饰工程、系统动力供配电系统（UPS电源、市电电源）、综合布线系统、专用地线系统（交流工作、交流保护、直流释放、静电释放）、防浪涌保护系统（强电、弱电）等多个系统组成的综合系统工程，各系统均不是相互隔离的，而是有密切的关联。

为了确保计算机主机，网络等设备的稳定、可靠、安全运行，一定要综合考虑计算机机房各单元系统间运行的系统性。

成熟性和实用性选用的技术及设备均已在以往的工程实践中得到了检验，都能最大限度的满足机房现有业务及未来发展的需要。

先进性装饰后的机房应该是一个功能完善的标准化机房，满足机房的数据业务传输的需求、能适应未来技术的发展，使机房系统设计时应遵从高起点、高质量，确保机房系统长期高效运行，同时具有一定的超前性。

标准性计算机机房的设计和工程实施首先要体现标准性，即要产格按照国家现有的规范、标准来进行综合设计（或部分参照国际标准设计，主要指我国现有规范不足部分），严格按国家技术场地的有关标准设计，图纸文件规范齐全，采用国际通用的符号、标记，力求通用性、可调整性、维修便利，并具有详细的文档资料）。

美观舒适性其设计在满足先进、可靠、安全、适用、系统性的前提下，作为综合数据的汇集点，开发管理人员的工作场所，还需要满足一定的美观和舒适性。

一、技术依据及设计原理1、技术依据GB12190-90<高性能屏蔽室屏蔽效能设计方案>YDJ26-89中华人民共和国邮电部标准<通信局(站 )接地设计暂行技术规定>BMB3---1999<处理涉密信息的电磁屏蔽室的技术要 求和测试方式>GB50222-95<建筑物内部装修设计防火规范>. GB8702-88<电磁辐射防护规定>一、技术依据及设计原理1、技术依据GB12190-90<高性能屏蔽室屏蔽效能设计方案>YDJ26-89中华人民共和国邮电部标准<通信局(站 )接地设计暂行技术规定>BMB3---1999<处理涉密信息的电磁屏蔽室的技术要 求和测试方式>GB50222-95<建筑物内部装修设计防火规范>. GB8702-88<电磁辐射防护规定>GB9361-88<计算机场地安全要求>GB6650-86<计算机机房用活动地板技术条件> 2．电磁屏蔽室工作原理：电波在传输过程中，交替产生交变的磁场和电场，在其试图通过具有良好接地的铁磁材料制成的导电性能较好的屏蔽壳体时，其电场能量将通过具有接地导体而衰减，磁场能量在通过磁场物质中产生涡流而损耗，（因此其邀请检测单位并承担相关费用）强度将受到较大的衰耗（约3000倍至100000倍）从而起到将电磁波屏蔽（隔离）的作用。

二、钢板焊接式电磁屏蔽室结构方案： （可定制）钢板焊接式电磁屏蔽室结构：焊接式结构的屏蔽室是由不同规格模块钢板（钢板厚2~3mm）相互焊接成一体组成。

根据屏蔽壳体不同部位承载力的不同而设计制作不同载面积的矩型钢龙骨作屏蔽壳体的支撑龙门框架，其最大特点就是刚强度，抗震性、稳定性以及可靠性胜于其它结构的屏蔽室，而且屏蔽效能要高得多。

钢板焊接式电磁屏蔽室指标：磁场；电场；平面波；微波；频率 14KHz-150KHz；200KHz-50MHz；50MHz—1GHz；1GHz—10GHz 屏蔽效能 ≥75dB；≥100dB；≥110dB；≥100dB屏蔽效能：对屏蔽物排除或约束电磁波的能力的度量。

电磁屏蔽机房方案B级一、总体规划1 电磁屏蔽室主要技术要求1.1 适用频率范围及屏蔽指标参照GJBz20219-94《军用电磁屏蔽室通用技术要求和检测方法》屏蔽室的B级技术要求。

1.2 接地方式及地阻采用单点接地，接地电阻≤2Ω。

2 屏蔽机房外形尺寸8000mm×5500mm×4000mm3 电磁屏蔽室的组成及作用3.1 概述电磁屏蔽室由屏蔽室主体和各分项系统组成。

屏蔽室主体由屏蔽壳体、电磁屏蔽门组成。

屏蔽室主体应保证电子信息的安全，既防止信息的外泄失密、也防止外界强电磁场的干扰，同时，为内部装修和分项系统安装提供基础。

电磁屏蔽室是特种专业设备。

其内部的各种装置、设备在穿越屏蔽层时必须进行特殊的专业“过滤”处理。

各分项系统保证电磁屏蔽室供电、电气、通讯、通风、火警、消防等功能。

3.2 电磁屏蔽室主体3.2.1 屏蔽壳体本屏蔽室采用全焊接六面体钢结构，底钢板采用2～3mm优质冷轧钢板，铺在地面上，侧钢板采用2mm厚的优质冷轧钢板与墙体固定在一起，顶部采用钢骨架结构，顶部钢板固定钢骨架上。

所有拼缝处采用气体保护焊满焊接缝。

吴骨架式，在建筑墙体上直接固定。

所有钢结构件做严格的防锈处理，涂刷二道防锈漆。

3.2.2 电磁屏蔽门为便于工作人员和设备进出，在屏蔽室主体上安装1樘手动锁紧屏蔽门，其门口尺寸为800×1800mm（净开）。

屏蔽门采用双簧结构保证屏蔽性能的实现。

3.3 分项系统3.3.1 供电需要进入屏蔽室的电源采用220V，所有室内电源均需通过电源滤波器引入到室内的配电箱，再分供设备，照明、插座等用电。

电源滤波器安装在屏蔽室顶部。

另外配系统接地滤波器一台，供设备接地。

电源滤波器主要抑制沿电源线传导的电磁信息，具有抗饱和能力强的特点。

额定电流可达200A,插入损耗在14KHz-10G可达100dB。

3.3.2通风换气屏蔽室通风换气口采用蜂窝状通风截止波导窗。

波导窗采用真空钎焊工艺生产制造，具有良好的屏蔽性能和机械强度。

屏蔽室建设技术标准一、引言屏蔽室是一种用于限制无线电频率干扰的设施，广泛应用于无线通信、电子设备测试、射频干扰测试等领域。

屏蔽室的设计和建设技术标准对于保证其良好的屏蔽效果和可靠性至关重要。

本文将就屏蔽室建设技术标准进行详细阐述，以期为相关领域的从业人员提供参考。

二、屏蔽室建设技术标准概述屏蔽室的建设技术标准主要涵盖以下方面：1. 结构设计标准：包括屏蔽室的整体结构设计、建筑材料选用、地基处理、建筑防水、承重设计等内容。

2. 电磁屏蔽设计标准：包括对于屏蔽室内部电磁屏蔽结构的设计和布局要求，以保证其对无线电频率干扰的有效屏蔽。

3. 空气流动管理标准：屏蔽室内空气流动对于设备散热和维持内部温度稳定至关重要，因此需要设计合理的通风系统和空调系统来保证室内空气的流通和稳定。

4. 地面和隔热防潮设计标准：地面和隔热防潮设计要求对于屏蔽室内部环境的干燥、稳定至关重要，需要合理设计地面材料、防潮隔热层等。

5. 安全及紧急设备设计标准：屏蔽室的消防、安全通道、应急照明等安全设备的设计标准，保证屏蔽室内人员的安全。

三、屏蔽室建设技术标准要点详解1. 结构设计标准屏蔽室的结构设计需要考虑整个室内布局、支撑结构、建筑材料选用等方面。

建议采用混凝土结构作为屏蔽室的主体结构，以确保其稳定的承重能力和良好的耐久性。

在地基处理方面，需要根据实际地质条件设计合理的地基支撑措施，以降低屏蔽室地基的沉降影响。

建筑材料的选择要符合相关的防火、防水、防腐蚀等要求，提高屏蔽室的耐用年限和使用安全性。

2. 电磁屏蔽设计标准电磁屏蔽设计是保证屏蔽室有效屏蔽无线电频率干扰的关键。

首先需要对屏蔽屏材料的选用进行规范，要求其具有良好的抗干扰能力和稳定的性能。

需要对屏蔽室内的电磁屏蔽结构布局进行设计，避免死角和漏洞，确保屏蔽效果。

还需要对屏蔽门、窗户等进出口设施做出相应的要求，确保其不会对屏蔽效果产生影响。

3. 空气流动管理标准为了保证屏蔽室内的设备能够正常工作，需要设计合理的通风和空调系统来管理室内空气流动。

1.电磁屏蔽工程1.1屏蔽壳体安装、焊接屏蔽底板坐落在底架上。

底架由40×60×2.5方管焊接成方格状地龙骨，龙骨间距600*600。

龙骨间距保证上方抗静电地板支架垂直坐落其上，从而使地板不产生晃动，钢板不响动。

底架与原基建地面要保证绝缘，所以在底架下面均匀铺设100×100×10厚绝缘垫块〔根据需要〕，间距600×600。

绝缘垫块与原基建地面粘接结实。

且地龙骨需用事先设计好的有绝缘处理的预制件进展与建筑地的连接、固定。

按设计图纸在基建地面上弹横纵线。

然后将绝缘垫块准确布置。

再将事先在厂内加工好的矩形空心钢按图纸要求布置位置并且随后焊接。

清理现场施工垃圾，并组织相关人员检查、摇测绝缘电阻。

顶部采用事先设计好的有绝缘要求的吊挂件〔根据需要〕将顶部与建筑顶连接。

待框架施工完成后，经检验合格后进展防锈处理。

安装焊接屏蔽底板时，将所有底板按图排列放在底架上，从一侧与底架拼齐，对齐缝，并用夹紧器夹紧，然后进展塞焊定位。

接下来钢板模块全部点焊，焊点间距400左右，焊点长6mm左右。

点焊时先点焊每个边的中点，逐渐向角部延伸，并使底板紧贴地梁。

底板点焊完毕后进展满焊。

焊接完成后，测量尺寸与图纸对照。

墙板先从一角板一块一块或两块焊好后顺序拼装，门上墙板待门安装完成后在拼装，有通风波导窗的墙板应先焊好通风波导窗后再进展拼装。

每拼装一块墙板应与底板和邻板边对齐。

先分段点焊〔要求同上〕后进展满焊。

上顶板前，应将一个跨度的几块板焊在一起，并保证每个跨度有4‰的起拱度。

拼装时应先举起一头将其钩在墙板上，然后举起另一头装在适宜的位置上，对齐各边后夹紧，点焊、满焊。

有通风波导窗的先安装好通风波导窗后再上顶。

1.2屏蔽门的安装〔采用品牌：KITOZER)门安装以上下铰链轴轴心为基准点，2点垂直度偏差不应大于2mm，并且要兼顾门框与门扇的垂直度要求。

先将门框和门扇分开以便于固定操作。

武当山院区3.0T磁共振室机房屏蔽技术参数与要求✧ 3.0T-在10—150MHz的射频范围内,屏蔽房的衰减必须大于100dB，屏蔽门、屏蔽窗、通风波导大于90dB，系统传导板大于80dB✧屏蔽室壳体绝缘指标:绝缘电阻大于2000 欧姆✧ 2 引用标准✧GB12190-90《高性能屏蔽室屏蔽效能的测量方法》；✧GB8702-88《电磁辐射防护规定》3 检验标准✧按GB12190-2006《高性能屏蔽室屏蔽效能的测量方法》中规定的相关标准执行。

✧工程材料及设备包装保证在整个运输期间不致造成损坏，保质保量及时交运至客户指定地点。

4 检验机构由第三方机构进行测试，测试结果满足客户要求。

✧对屏蔽房进行装饰装潢的独特设计，费用卖方承担。

5屏蔽内容✧六面体紫铜皮焊接式✧具有特殊性能的屏蔽门、屏蔽窗、通风波导、电器滤波等辅助配套件✧内装饰材料复合设备厂家的装机要求的无磁材料（顶、地、墙）✧无干扰电器照明，特殊定制照明灯具✧设备间配两套配电柜及三组三项五芯电缆，其中系统主电缆为双回路，辅助电缆单回路（院方负责）✧低于2欧姆接地，设备间上下水施工（院方负责）✧磁共振机房按照设备厂家的工艺图纸要求进行土建改造或重建（院方负责）GE3.0TMRI机器屏蔽工程及辅助装饰工程标准清单工程清单内容：一、RF屏蔽工程承制项目：1、绝缘板制作。

（PVC板防水绝缘δ=3mm铺设）。

2、墙与屏蔽龙骨之间，绝缘板制作。

（PVC板δ=5mm绝缘弯角件）。

3、施工用脚手架制作。

4、RF屏蔽六面体紫铜皮焊接式。

5、QUENCH管φ200mm。

6、蜂网式不锈钢波导器制按。

7、紧急排风系统一套。

8、传导板，（不锈钢板材料为主材）9、RF屏蔽门安装。

10、RF屏蔽门平开式制作（1200×2100MM）。

11、门樘安装。

（紫铜屏蔽门樘）12、RF屏蔽窗。

（1500MM×1000MM，W×H）13、屏蔽窗固定安装（窗框与屏蔽连接处理）14、配专用交流变直流电源一台15、测试范围：A.绝缘电阻大于等于2000欧姆。

一、设计依据：《计算机场地技术要求》（GB2887-89）《计算机场地安全要求》（GB9361-88）《电子计算机机房设计规范》（GB50174-93）《电子计算机机房工程施工及验收规范》（SJ/T30003-93）《建筑设计防火规范》（GB5004-95）《建筑内部装修设计防火规范》（GB50222-95）《低压配电设计规范》（GBJ50054-95）《供配电系统设计规范》（GB50052-92）《电气装置安装工程施工及验收规范》（GBJ32-82）《高性能屏蔽室屏蔽效能的测量方法》（GB12190-90）《电磁屏蔽室工程施工及验收规范》（SJ31470-2002）《涉及国家机密的计算机信息系统安全技术要求》（BMZ1－2000）项目设计要求、图纸及相关产品的企业标准及设计规范。

二、屏蔽室设计原理：计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容。

同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。

屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。

屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面体房间，由于金属板（网）对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使其电磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用。

由于屏蔽室内通常有人员和设备在里面工作，因此屏蔽室六面密闭的同时，必需留有人员及设备进出的屏蔽门，良好的通风，室内所需的电源，信号的进出，必备的室内装修，以确保屏蔽室能正常工作。

因此影响屏蔽室屏蔽效能主要有以下因素：屏蔽室所用材料、屏蔽材料的接缝处理、屏蔽门、通风窗、屏蔽窗、电源线的滤波处理、信号线的屏蔽处理等。

屏蔽材料：1、厚度为1.5-3mm的冷轧或镀锌钢板。

三、技术方案：1、性能指标：执行标准：BMB3-1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》 C级磁场 10KHz ≥70dB 150KHz ≥95dB电场 200KHz-50MHz ≥100dB平面波 50MHz-1GHz ≥100dB微波 1GHz-10GHz ≥90dB测试方法按GB12190-2006标准2、技术内容：结构形式：单层钢板焊接式电磁屏蔽室屏蔽壳体：规格及数量： 14300mm×9300mm×3500mm 共1套屏蔽壳体的内容有：六面屏蔽材料、材料之间的连接、支撑龙骨。

核磁共振电磁屏蔽室设计要求说明
一、主要用途：
可为脑电、心电、测听、细胞刀等医疗设备及MRI断层扫描系统提供可靠的环境保障，确保设备正常工作。

同时防止设备产生的磁场泄露至外场，为医护人员提供环境保护场所。

二、性能指标：
10MHz～100MHz≥100dB
测试方法按GB12190-90标准
核磁共振电磁屏蔽室
三、结构组成：
1、壳体：有六面板体、支承龙骨及壳体与地面的绝缘处理，六面体采用厚度为0.5mm的铜板，支承龙骨为双层铝合金型材。

焊接工艺为氩弧焊或钎焊。

2、屏蔽门：内外推（拉）双开屏蔽门，尺寸：1400×2100（mm）。

3、通风波导窗：蜂窝型非导磁通风波导窗，尺寸为300×300（mm）。

4、电源滤波器：单相电源滤波器。

5、室内电气：照明采用抗磁吸顶白炽灯，电缆走线，控制开关和壁插座。

6、室内装饰：按用户要求分别对顶、墙、地进行装饰处理。

7、专用配置：按MRI屏蔽室要求，应专门配置观察窗，信号传输板，波导接口，通风系统的接口处理和系统电缆槽及支架。
