混凝土、砂浆试块强度评定标准

一、混凝土试件的取样及制作（一）现场搅拌混凝土根据《混凝土结构工程施工质量验收规范》（GB 50204-2002）和《混凝土强度检验评定标准》（GBJ107－87）的规定，用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。

取样与试件留置应符合以下规定：1、每拌制100盘但不超过100立方米的同配合比的混凝土，取样次数不得少于一次；2、每工作班拌制的同一配合比的混凝土不足100盘时，其取样次数不得少于一次；3、当一次连续浇筑超过1000立方米时，同一配合比的混凝土每200立方米取样不得少于一次；4、同一楼层、同一配合比的混凝土，取样不得少于一次；5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。

（二）结构实体检验用同条件养护试件根据《混凝土结构工程施工质量验收规范》的规定，结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定：1、对涉及混凝土结构安全的重要部位应进行结构实体检验，其内容包括混凝土强度、钢筋保护层厚度及工程合同约定的项目等。

2、同条件养护试件应由各方在混凝土浇筑入模处见证取样。

3、同一强度等级的同条件养护试件的留置不宜少于10组，留置数量不应少于3组。

4、当试件达到等效养护龄期时，方可对同条件养护试件进行强度试验。

所谓等效养护龄期，就是逐日累计养护温度达到600℃.d，且龄期宜取14d～60d。

一般情况，温度取当天的平均温度。

（三）预拌（商品）混凝土预拌（商品）混凝土，除应在预拌混凝土厂内按规定留置试块外，混凝土运到施工现场后，还应根据《预拌混凝土》（GB14902－94）规定取样。

1、用于交货检验的混凝土试样应在交货地点采取。

每100立方米相同配合比的混凝土取样不少于一次；一个工作班拌制的相同配合比的混凝土不足100立方米时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时，其交货检验的试样为每200立方米混凝土取样不得少于一次。

目录附录C 普通混凝土试块试验数据统计方法 (1)1表1.20 (3)修改说明： (7)修改---表1.20-2 (7)修改---表1.20-2 (10)附录C 普通混凝土试块试验数据统计方法C.0.1 同一标号（或强度等级）混凝土试块28天龄期抗压强度的组数n≥30时，应符合表C.0.1的要求：表C.0.1 混凝土试块28天抗压强度质量标准C.0.2 同一标号（或强度等级）混凝土试块28天龄期抗压强度的组数30＞n≥5时，混凝土试块强度应同时满足下列要求：Rn－0.7Sn＞R标（C.0.2-1）Rn －1.60Sn ≥0.83R 标 （当R 标≥20） （C.0.2-2） 或≥0.80R 标 （当R 标＜20） （C.0.2-3）式中： Sn ——n 组试件强度的标准差，MPa 。

当统计得到的Sn ＜2.0（或1.5）MPa 时，应取Sn=2.0MPa （R 标≥20MPa ）；Sn=1.5MPa （R 标＜20Mpa ）； Rn ——n 组试件强度的平均值，MPa ； Ri ——单组试件强度，MPa ；R 标——设计28天龄期抗压强度值，MPa ； n ——样本容量C.0.3 同一标号（或强度等级）混凝土试块28天龄期抗压强度的组数5＞n ≥2时，混凝土试块强度应同时满足下列要求：≥1.15R 标 （C.0.3-1） R min ≥0.95R 标 （C.0.3-2）式中 ——n 组试块强度的平均值， MPa ； R 标——设计28天龄期抗压强度值，MPa ； R min ——n 组试块中强度最小一组的值，MPa 。

C.0.4 同一标号（或强度等级）混凝土试块28天龄期抗压强度的组数只有一组时，混凝土试块强度应满足下式要求：R ≥1.15R 标 （C.0.4）式中 R ——试块强度实测值，MPa ；R 标——设计28天龄期抗压强度值，MPa 。

()112-=∑-=n n i n i n R R S R nR n附录E 砂浆、砌筑用混凝土强度检验评定标准E.0.1 同一标号（或强度等级）试块组数n≥30时，28d龄期的试块抗压强度应同时满足以下标准：1 强度保证率不小于80％；2 任意一组试块强度不低于设计强度的85%；3 设计28天龄期抗压强度小于20.0 MPa时，试块抗压强度的离差系数不大于0.22；设计28天龄期抗压强度大于或等于20.0 MPa 时，试块抗压强度的离差系数小于0.18。

混凝土试块强度评定方法以该工程同一混凝土强度等级的试块组数来定，满足下列公式的要求： mfcu-λ1Sfcu≥0.9fcu,k fcu,min≥λ2fcu,k式中：mfcu——同一验收批混凝土立方体抗压强度的平均值（N/m㎡）Sfcu——同一验收批混凝土立方体抗压强度的标准差，（N/m㎡）。

当Sfcu的计算值小于0.06fcu,k时，取＝0.06fcu,k；fcu，k——混凝土立方体抗压强度标准值（N/m㎡）；fcu，min——同一验收批混凝土立方体抗压强度的最小值（N/m㎡λ1，λ2——合格判定系数，混凝土强度的合格判定系数λ1：当试块组数为10-14组时取1.70；15-24组时取1.65；大于等于25组时取1.60。

合格判定系数λ2：当试块组数为10-14组时，取0.90；大于等15组时取0.85。

混凝土立方体抗压强度的标准差sfcu按下列公式计算：式中：fcu，i——第i组混凝土试件的立方体抗压强度值（N/m㎡）； n——一个验收批混凝土试件的组数。

当试块组数小于10组时，则按下面两式： mfcu≥1.15fcu,k fcu,min≥0.95fcu,k既然统计评定合格，那还需要处理个。

混凝土抗压强度汇总评定表中的混凝土强度值，填写的就是折合150mm立方体抗压强度标准值了（一般我们所说某强度等级的混凝土达到了多大强度时，说出的数据都会是折合标准试件的标准值），所以不需要再乘以 1.1或0.95的折算系数了。

Sfcu=[(∑ fcu•i2-n•mfcu2)/(n-1)]1/2公式表述显示不明，用语言表述下，即公式中的2和1/2都应为上角表，分别表示平方和根号（开平方）。

语言表述如下：fcu.i的平方求和再减去 n 乘以fcu平均值的平方，用他们的差再除以（n-1）这样得出的除数开方；也可以是fcu.i-fcu平均值差的平方求和得出的数再除以（n-1）这样得出的除数开方。

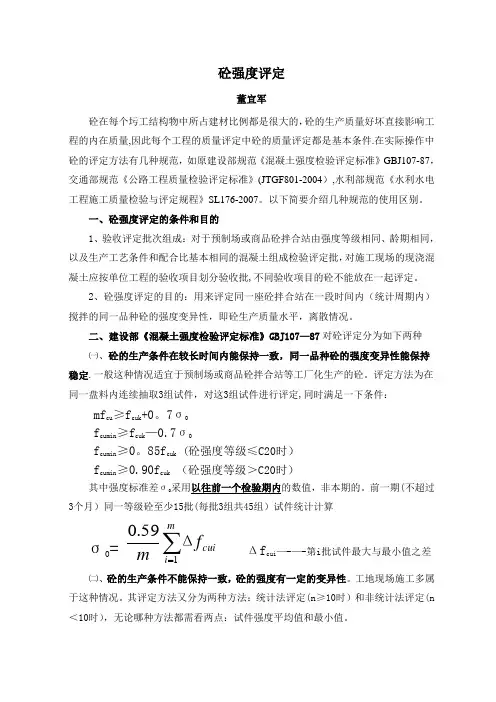

当Sfcu<0.06fcu,k时，取Sfcu=0.06fcu,k 具体参数表述如下： fcu,k一混凝土立方体抗压强度标准值 fcu为设计强度标准值 mfcu为平均值 n为试块组数Sfcu为n组试块的强度值标准差fcu.i : 第i组试块的立方体抗压强度值1〉、统计方法评定：《混凝土结构工程施工质量验收规范》GB50204-2002中所规定的对混凝土强度的验评，与〈〈混凝土强度检验评定标准〉〉GBJ107-87是完全一致的，但在我们实际操作中，即使使用的是商品混凝土，由于缺少历史数据来计算标准差“S”，因此也就无法采用方差已知的“第一统计方法”来进行对混凝土强度的评定。

第一章混凝土、砂浆、砌体强度现场检测为了加强《建设工程质量检测管理办法》贯彻执行，保证主体结构工程质量，提高我省建筑工程检测的质量和水平，编写此规程。

混凝土、砂浆、砌体强度现场检测包括：1、回弹法检测混凝土抗压强度；2、超声回弹综合法检测混凝土抗压强度；3、后装拔出法检测混凝土抗压强度；4、钻芯法检测混凝土抗压强度；5、回弹法检测砌筑砂浆强度；6、贯入法检测砌筑砂浆强度；7、砌体工程其它现场检测技术。

主体结构工程检测时，应根据检测目的、设备及环境等条件选择合适的检测方法。

第一节回弹法检测混凝土抗压强度1 总则1.0.1 回弹法检测混凝土抗压强度依据标准为《回弹法检测混凝土抗压强度技术规程》（DBJ14-026-2004）（以下简称“本规程”）。

1.0.2 本规程适用于采用中型回弹仪检测和推定山东地区范围内建筑工程结构或构件中的普通混凝土抗压强度（以下简称混凝土强度）。

1.0.3 在正常情况下，混凝土强度的验收与评定应按现行的国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）和《混凝土强度检验评定标准》（GBJ107-87）中的有关规定执行。

当对结构或构件的混凝土强度有怀疑或争议时，可按本规程进行检测，检测结果可作为处理混凝土质量问题或结构性能鉴定的一个主要依据。

1.0.4 本规程适用于符合下列条件的混凝土强度的检测：1 符合普通混凝土用材料、拌和用水的质量标准且粗骨料为碎石；2 不掺引气型外加剂；3 采用普通成型工艺；4 采用符合国家现行标准《混凝土结构工程施工质量验收规范》（GB50204-2002）规定的钢模、木模及其它材料制作的模板；5 自然养护或蒸气养护出池后经自然养护7d以上，且混凝土表层为干燥状态；6 龄期为14～1100天；7 抗压强度为10～60MPa。

1.0.5 当混凝土有下列情况之一时，不能按本规程进行混凝土强度的检测：1 测试部位表层与内部的质量有明显差异或内部存在缺陷；2 遭受冻害、化学侵蚀、火灾、高温损伤。

砂浆强度等级如何确定影响砂浆强度等级的因素有哪些水泥砂浆标号是指对按标准方法制作和养护的立方体试件,在28d龄期，用标准试验方法测得的抗压强度总体分布中的一个值。

100号水泥砂浆就是说它的强度是100kg/cm2，但是现在全部改成以MPa为单位了，100号对应于M10。

配合比根据原材料不同、砂浆用途不同而不同，没有一定的，以常用的42.5普通硅酸盐水泥、中砂配100(M10)砌筑砂浆为例：水泥305kg：砂1.10m3：水183kg。

砂浆强度等级概述砂浆强度等级是以边长为7.07 cm的立方体试块，按标准条件[在(20±2)℃温度、相对湿度为90%以上的条件下养护至28d 的抗压强度值确定。

砂浆强度等级一般是根据图纸和设计要求来确定的。

比如图纸上标明砌筑用砂浆M7.5，你就得使用M7.5的砂浆。

图纸上标明是用1：2.5砂浆，你的砂浆水泥砂子的比例就是1:2.5。

一般设计图纸上标明有M5、M7.5、M10、M20，需将施工现场的水泥和砂子送到试验室做配合比，制作70.7X70.7X70.7试块一组，28天标准养护后进行抗压试验，看看试块能否达到设计强度。

砂浆强度等级测定立方体试件以3个为一组进行评定，以三个试件测值的算术平均值的1.35倍作为该组试件的砂浆立方体试件抗压强度平均值(精确至0.1MPa)。

当三个测值的最大值或最小值中有一个值与中间值的差值超过中间值的15%时，则把最大值和最小值一并舍除，取中间值作为改组试件的抗压强度值;如果两个值与中间值的差值均超过中间值的15%时，该组试件的实验结果无效。

水泥砂浆强度等级合格标准：1、同强度等级试件的平均强度不低于设计强度等级。

2、任意一组试件的强度最低值不低于设计强度等级的75%。

3、实测项目中，水泥砂浆强度等级评为不合格时相应分项工程为不合格。

根据《砌体结构设计规范》和《砖石工程及验收规范》的规定，砌筑砂浆强度等级用70.7mm× 70.7mm×70.7mm试件，经20C±3C及湿度60%～80%条件下养护28天的6块试件抗压强度算术平均值来确定。

混凝土养护的规范要求DL/T5144-2001《水工混凝土施工规范》5.5.1凡符合国家标准的饮用水，均可用于拌和与养护混凝土。

未经处理的工业污水和生活污水不得用于拌和与养护混凝土。

5.5.2 地表水、地下水和其他类型水在首次用于拌和与养护混凝土时，须按现行的有关标准，经检验合格方可使用。

检验项目和标准应符合以下要求：1、混凝土拌和养护用水与标准饮用水试验所得的水泥初凝时间差及终凝时间差不得大于30min。

2、混凝土拌和养护用水配制水泥砂浆28d抗压强度不得低于用标准饮用水拌和的砂浆的抗压强度的90%。

3、拌和与养护混凝土用水的PH值和水中的不溶物、可溶物、氯化物、硫酸盐的含量应符合表5.5.2的规定。

表5.5.2 拌和与养护混凝土用水的指标要求7.5.1 混凝土浇筑完毕后，应及时洒水养护，保持混凝土表面湿润。

7.5.2混凝土表面养护的要求：1、混凝土浇筑完毕后，养护前宜避免太阳光暴晒。

2、塑性混凝土应在浇筑完毕6～18h内开始洒水养护，低塑性混凝土宜在浇筑完毕立即喷雾养护，并及早开始洒水养护。

3、混凝土应连续养护，养护期内始终使混凝土表面保持湿润。

7.5.3混凝土养护时间，不宜少于28d，有特殊要求的部位宜适当延长养护时间。

7.5.4混凝土养护应有专人负责，并应作好养护记录。

DL/T5110-2000《水利水电工程模板施工规范》9.0.1现浇结构的模板拆除时的混凝土强度，应符合设计要求；当设计无具体要求时，应符合下列规定：1、侧模：混凝土强度能保证其表面和棱角不因拆除模板而损坏。

2、底模：混凝土强度应符合表9.0.1的规定。

3、经计算及试验复核，混凝土结构的实际强度已能承受自重及其他实际荷载时，可提前拆模。

9.0.3预制构件模板拆除时的强度，应符合设计要求；当设计无具体要求时，应符合下列规定：1、侧模，在混凝土强度能保证构件不变形、棱角完整时，方可拆除；2、芯模或预留孔洞的内模，在混凝土强度能保证构件和孔洞表面不发生坍陷和裂缝后，方可拆除；3、底模，当构件跨度不大于4m时，在混凝土强度符合设计的混凝土强度标准值的50%的要求后，方可拆除；当构件跨度大于4m时，在混凝土强度符合设计的混凝土强度标准值的75%的要求后，方可拆除。

砼试块、砂浆试块的取样和制作要求1. 混凝土试块的取样和制作要求1). 检验项目立方体抗压强度试验2). 试样标准一组三块，标准试样尺寸150×150×150MM3). 取样频率A. 每拌制100盘且不超过100M3的同配合比的混凝土，取样不得少于一次；B. 每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；C. 当一次连续浇筑超过1000M3时，同一配合比的混凝土每200M3取样不得少于一次；D. 每次取样至少留置一组标准养护试件，同条件养护的留置组数应根据实际需要确定；E. 钻孔灌注桩每桩留置一组试件。

4). 取样方法A. 用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随抽取；B. 同一组混凝土拌合物取样应从同一盘混凝土或同一车混凝土中取样。

取样量应多于试验所需的1.5倍，且不少于20L；C. 混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。

一般在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，从第一次取样到最后一次取样不宜超过15min，然后人工搅拌均匀；D. 从取样完毕到开始做各项性能试验不宜超过5min，5). 试件制作要求A. 制作试件用的试模由铸铁或钢制成，应具有足够的刚度，并装拆方便，试模内表面应机械加工，其不平度每100MM不超过0.05MM，组装后各相邻面垂直度不超过±0.5&#61516;；B. 在制作试件前应将试模清擦干净，并在其内壁涂以脱模剂；C. 混凝土坍落度小70MM时，试件制作宜采用机械制作；混凝土坍落度大于70MM时，试件制作宜采用人工制作；D. 试件采用人工插捣时，混凝土拌和物应分两层装入试模，每层装入厚度应大致相等，插捣按螺旋方向从边缘向中心均匀进行。

插捣底层时，捣棒应达到试模底面；插捣上层时，捣棒应穿入下层深度约20～30MM；插捣时捣棒应保持垂直，不得倾斜，并用抹刀沿试模内壁插入数次，每层的插捣次数为27次，插捣完后，刮除多余的混凝土，并用抹刀抹平；E. 试验室用震动台的振动频率应为50±3HZ，空载时振幅约为0.5MM；试件用振动台成型时，混凝土拌和物应一次装入试模，装料时应用抹刀沿试模内壁略加插捣并使混凝土拌和物高出试模上口，振动时应防止试模在振动台上自由跳动，振动应持续到混凝土表面出浆为止，刮除多余的混凝土并用刀抹平。
