建筑构造设计任务书

结构设计任务书钢筋砼现浇梁板结构钢筋砼排架结构单层厂房河北工程大学土木工程学院建筑工程系王晓虹2012年8月（一）单向板肋梁楼盖设计一、设计资料：1、某多层工业用仓库，标准层楼盖平面总尺寸（轴线尺寸）如图所示，B、L取值见数据表。

外围以370mm 砖墙承重，不设内墙。

由于空间较大，内部需设钢筋混凝土柱，柱截面尺寸可假定为500×500mm。

楼梯间在此范围之外，不予考虑。

（取值见数据表）。

2、楼面活荷载标准值为qk3、建筑作法：楼面面层为20mm厚水泥砂浆抹面（20kN/m3)。

梁板的天花抹灰为15mm厚混合砂浆（17kN/m3)4、材料选用：混凝土：采用C30级。

=360N/mm2）；钢筋：梁中受力纵筋采用HRB400级钢筋（fy梁箍筋和板中钢筋可采用HPB300级钢筋（f=270N/mm2），也可采用HRB335级。

y二、设计要求：1、选定合宜的单向板肋形楼盖结构方案（确定柱网、梁格、梁截面尺寸及板厚）。

2、进行板、次梁和主梁的内力及配筋计算，并写出完整的设计计算说明书。

板和次梁可采用塑性法计算内力，主梁应采用弹性法计算。

计算书中应有主梁弯矩包络图和抵抗弯矩图（也称作“材料图”、“抗弯承载力图”）。

3、绘制结构施工图一张（建议采用A2或A2加长）。

内容包括梁板结构布置，板、次梁和主梁的配筋图及钢筋表等。

要求板配筋采用弯起式。

钢筋表中列出板和次梁的钢筋，主梁钢筋画出抽筋图。

4、施工图绘制应符合《建筑结构制图标准》中关于线型、字体、图例等各项规定。

其他要求详见任务书附件。

(二）单层工业厂房设计一、设计项目：某地某厂金工车间（不设天窗）单跨单层厂房，总长60m，总宽（跨度）18m、21m、24m，设两台A5级工作制桥式软钩吊车（单闸），吊车吨位及轨顶标高见数据表。

厂房位于郊区。

二、设计资料：1、自然条件：基本风压：见数据表基本雪压：200N/m2=200kPa地基承载力特征值：fak2、建筑资料：①屋面作法：防水层、找平层、保温层、隔气层累计1.25kN/m2②围护墙：240mm厚实心砖墙，内墙面为石灰砂浆抹面，纸筋灰罩面，外墙为清水砖墙，墙体单位面积总重5.24kN/m2。

武汉理工大学网络继续教育学院（建筑工程专业适用）学生毕业设计任务书汇编2012年3月目录1、某单位办公楼设计2、南方某市的多层办公楼设计3、某酒店设计4、某中学教学楼设计一、某单位办公楼设计一、工程概况某单位的办公楼其平、剖面见图2-1-1及图2-1-2，（附后）自室外地面至屋面板顶面的总高度为25.4米，七层现浇框架结构，属多层房屋范畴。

各层框架梁柱截面尺寸及混凝土强度等级见表2-1-1，受力钢筋均为HRB400级。

框架梁柱截面尺寸及板厚（mm）、各层混凝土强度等级表2-1-1二、设计依据及计算基本条件（一）、所依据的国家规范1. 《建筑结构荷载规范》GB50009；2. 《混凝土结构设计规范》GB50010；3. 《建筑抗震设计规范》GB50011；4. 《建筑地基基础设计规范》GB50007。

（二）、屋面板计算基本条件1. 建筑结构的安全等级：二级；2. 设计使用年限50年，γ0 =1.0；3.一类环境。

（三）、框架结构梁柱计算基本条件1. 设计使用年限50年；2. 地上部分为一类环境，地下部分为二b类环境；3. 抗震设防烈度：7度；4. 设计基本地震加速度：0.15g；5. 设计地震分组：第一组；6. 建筑场地类别：Ⅲ类；７. 建筑抗震设防类别：丙类；８. 建筑结构的阻尼比ζ＝０.０５；９. 框架结构的抗震等级：根据《建筑抗震设计规范》第３.３.３条及表６.１.２的规定，抗震构造措施为二级，内力调整及其他为三级．（四）、基础计算基本条件１.基础底面持力层为中砂，地基承载力特征值f ak=200kPa；２.地基主要受力层范围内无软弱粘性土层，且地面下１５m深度范围内为不液化土层，地面下深度２０m范围内土层的等效剪切波速v se=205m/s，覆盖层厚度超过５０m。

三、毕业设计要求(1)、建筑施工图总平面图1∶1000；平面设计：底层平面、标准层平面、屋顶平面1∶100或1∶150；立面设计：正立面、侧立面1∶100或1∶150；剖面设计：1-2个剖面1∶100或1∶150；详图若干1∶100或1∶150；图纸目录、建筑设计说明书、门窗表。

《建筑构造》实训任务书一、实习目的（1）实训是《建筑构造》科教学的一个重要环节，使学生在掌握了建筑构造的基本原理一般构造做法和详图绘制方法的基础上，能按照设计意图准确地绘制建筑施工图，也培养学生识读一般的建筑施工图。

（2）培养学生独立工作和解决实际问题的能力。

（3）培养学生严肃认真、实事求是、一丝不苟的实践科学态度。

二、实习组织（1）实习期间的组织指导工作由指导教师负责。

（2）实习工作由个人独立进行。

三、各实训项目的目的要求（一）绘制基础详图某工程条形砖基础，砖墙厚240mm，基础埋深12021m，基础底宽1240mm，室内外高差450mm，砼垫层厚100mm，试绘制等高式和间隔式砖基础详图各一，标注尺寸标高和材料做法。

再将本题改用砼基础和钢筋砼基础，另各绘制一详图。

采用A3图纸立式，比例1:30（二）绘制墙身剖面图按条件绘制墙身剖面详图（从基础底至二层窗口处）。

A3图纸，比例自定。

本工程为地下室一层，层高2600mm，地面二层，层高均为2800 mm。

此剖切处为非承重砖外墙，墙厚370 mm，地下室墙厚490 mm，外墙皮对正。

砖基础底宽1370 mm，埋深2800 mm，室内外高差1050 mm。

地下室设高侧窗，窗高900 mm，基础圈梁宽490 mm，高370 mm，其余圈梁240 mm，高180 mm。

一二层窗台高900 mm，有暖气槽，窗高1500 mm。

楼板厚12021m，楼面厚80 mm，内墙面普通抹灰厚2021m，外墙面贴面砖厚25 mm。

地下室为外包防潮，采光井的形式及做法自定。

（三）绘制梁板布置图某房间由2个3300mm开间组成，进深42021m，四周墙厚均为240mm。

设横向梁一根，梁宽250mm，梁高自选。

试分别绘制现浇和预制梁板布置图和纵横剖面图。

现浇板画出主筋方向，标注板厚；预制板画出板的分布和现浇板带尺寸，预制板板宽900mm，板厚12021。

要求：采用A3图纸立式，比例自定。

建筑设计任务书范本建筑设计任务书1、任务背景及目的根据客户的要求，完成一栋商业综合体建筑设计，以满足其商业运营、居住和办公等多功能需求。

该建筑将成为城市的地标性建筑，具有创新性、独特性和可持续性，为客户提供独特的商业运营空间。

2、项目要求2.1 建筑规模：总建筑面积不少于5000平方米，高度不超过50米，地上不超过5层，地下1层。

2.2 功能配置：包括商场、办公楼、居住区、餐饮区等。

2.3 建筑风格：创新、现代，符合城市发展的潮流和气息。

2.4 设计理念：注重可持续性和环保性，充分发挥建筑的功能和美学价值。

2.5 安全性：满足建筑安全、消防和地震要求。

2.6 施工周期：设计周期为6个月，包括概念设计、初步设计和施工图设计。

3、任务划分3.1 概念设计阶段：3.1.1 调研和分析市场需求，确定建筑功能和基本布局。

3.1.2 初步确定建筑外观、风格和特色。

3.1.3 提出设计方案，包括总体布局、空间划分和功能配置等。

3.1.4 制定设计报告和展示材料。

3.2 初步设计阶段：3.2.1 在概念设计的基础上，优化建筑布局和外观。

3.2.2 设计建筑平面图、立面图、剖面图和效果图等。

3.2.3 确定结构方案，包括框架结构和基础设计。

3.2.4 制定设计报告和施工概算。

3.3 施工图设计阶段：3.3.1 完善建筑平面图、立面图、剖面图和效果图等。

3.3.2 设计建筑构造图、设备布置图和施工图纸等。

3.3.3 确定施工工艺和材料选用。

3.3.4 编制施工图和图纸。

4、设计成果要求4.1 设计报告：包括概念设计报告、初步设计报告和施工图设计报告等。

4.2 设计图纸：包括平面图、立面图、剖面图、结构图、设备图和施工图等。

4.3 效果图：根据设计方案，提供虚拟效果图和实景图等。

5、质量控制措施5.1 设计师小组：组建设计师小组，包括建筑设计师、结构工程师和设备工程师等，确保设计专业性和综合性。

5.2 项目经理：指定项目经理负责协调和管理整个项目，保证设计质量和进程。

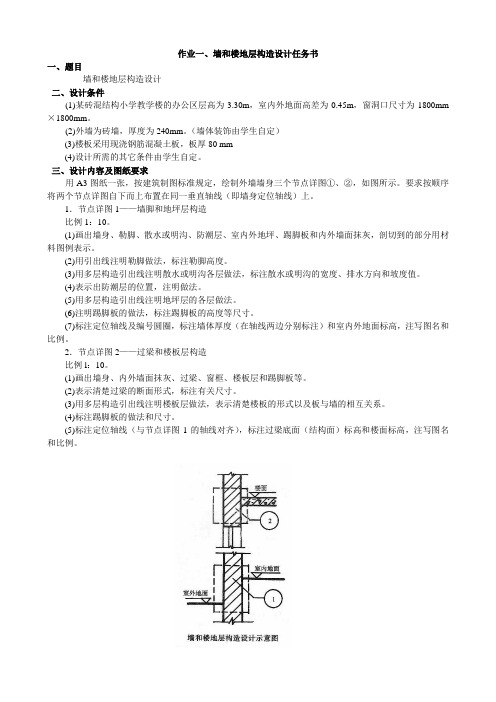

作业一、墙和楼地层构造设计任务书一、题目墙和楼地层构造设计二、设计条件(1)某砖混结构小学教学楼的办公区层高为3.30m，室内外地面高差为0.45m，窗洞口尺寸为1800mm ×1800mm。

(2)外墙为砖墙，厚度为240mm。

（墙体装饰由学生自定）(3)楼板采用现浇钢筋混凝土板，板厚80 mm(4)设计所需的其它条件由学生自定。

三、设计内容及图纸要求用A3图纸一张，按建筑制图标准规定，绘制外墙墙身三个节点详图①、②，如图所示。

要求按顺序将两个节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上。

1．节点详图1——墙脚和地坪层构造比例1：10。

(1)画出墙身、勒脚、散水或明沟、防潮层、室内外地坪、踢脚板和内外墙面抹灰，剖切到的部分用材料图例表示。

(2)用引出线注明勒脚做法，标注勒脚高度。

(3)用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。

(4)表示出防潮层的位置，注明做法。

(5)用多层构造引出线注明地坪层的各层做法。

(6)注明踢脚板的做法，标注踢脚板的高度等尺寸。

(7)标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）和室内外地面标高，注写图名和比例。

2．节点详图2——过梁和楼板层构造比例l：10。

(1)画出墙身、内外墙面抹灰、过梁、窗框、楼板层和踢脚板等。

(2)表示清楚过梁的断面形式，标注有关尺寸。

(3)用多层构造引出线注明楼板层做法，表示清楚楼板的形式以及板与墙的相互关系。

(4)标注踢脚板的做法和尺寸。

(5)标注定位轴线（与节点详图1的轴线对齐），标注过梁底面（结构面）标高和楼面标高，注写图名和比例。

建筑构造及实训任务书1. 任务背景建筑构造是建筑工程中的重要环节，涉及到建筑物的结构设计、施工工艺、材料选用等方面。

为了提高学生对建筑构造的理论知识和实践能力，本次实训旨在通过一系列的学习和实践活动，使学生能够掌握建筑构造相关知识和技能，为将来从事建筑工程行业做好准备。

2. 任务目标•掌握建筑构造的基本理论知识，包括结构设计原理、施工工艺流程等；•理解不同材料在建筑中的应用特点，并能根据具体需求选择合适的材料；•学会使用常见的建筑施工工具和仪器，并能进行简单的测量和绘图；•进行小组合作实践项目，包括设计一个简单的建筑结构并进行模型搭建。

3. 实训内容3.1 建筑构造理论知识学习•学习建筑结构设计原理，包括力学基础、荷载计算等；•探讨不同类型建筑的结构特点和施工要求；•研究建筑材料的性能和应用范围，包括钢筋混凝土、砖石、木材等。

3.2 建筑施工工艺学习•学习建筑施工的基本流程和工艺要点；•研究常见的建筑施工技术，如混凝土浇筑、砌墙、装饰等；•参观实际的建筑工地，了解现场施工过程。

3.3 建筑测量与绘图•学习使用测量仪器进行建筑测量，如测距仪、水平仪等；•掌握建筑绘图的基本技巧，包括平面图、立面图、剖面图等；•进行实际测量和绘图练习，如测量一个房间的尺寸并绘制平面图。

3.4 建筑结构模型搭建•将学到的理论知识应用到实践中，设计一个简单的建筑结构模型；•使用合适的材料和工具，按照设计要求搭建模型；•进行模型展示和评估，讨论模型的优缺点和改进方向。

4. 实训安排4.1 学习阶段•第一周：学习建筑构造理论知识，包括结构设计原理、施工工艺流程等；•第二周：学习建筑材料的性能和应用范围，了解不同材料的特点；•第三周：学习建筑施工工具和仪器的使用方法，进行测量和绘图练习。

4.2 实践阶段•第四周：小组合作实践项目开始，设计一个简单的建筑结构模型；•第五周：选取合适的材料和工具，进行模型搭建；•第六周：对搭建完成的模型进行展示和评估，讨论改进方向。

建筑构造实训任务书一、实训目的建筑构造实训是《建筑构造》课程实践性教学的重要环节，是每个学习建筑工程技术的学生必须经历的专业技能训练。

通过训练使得学生进一步巩固建筑工程图的绘制表现能力，将课本的构造理论知识在实践中得以运用，强化理解，提高学习工效。

同时通过共同完成实训任务，锻炼学生团队合作的能力。

二、实训任务学生以组为单位，每组6-7人。

要求学生选择一座校园建筑物，合作完成校园建筑的测绘及调研工作，每组提交一份完整的图纸资料及相关的调研资料。

每人至少独立绘制完成一张2号CAD图纸的工作量。

三、实训具体内容及进度参考三、实训时间地点要求实训时间：7月3日至7月9日。

工作时间：上午8:30-11:30，下午1:30-4:00实训地点：①测绘建筑物内②系计算机房（每组两台电脑）四、实训成果要求1、制定团队工作实施方案一份。

（word制作，A4纸打印）实训项目经理主持，大家共同拟定工作方案，内容包括实训目的、实训调研测绘对象、调研团队、工作分工及责任人、工作步骤（有时间节点）、工作标准或实训成果等。

2、整幢建筑各部分构造信息表（自行设计表格，excel或word表格绘制，A4纸打印）结合建筑构造教材内容，对测绘建筑进行构造调研，设计调研表，内容包括项目、部位、类型、材料、尺寸、构造层次、节点处理、面层装饰、连接方式、细部处理及备注说明和照片等。

3、实训绘图成果（CAD作图A2图幅，A4纸打印，格式参照手绘图要求）1）绘制建筑平面图，要求作底层平面图、楼层平面图、屋顶平面图以及局部放大平面图。

2）绘制建筑立面图至少一幅。

3）绘制建筑剖面图至少一幅，要求要剖到门、窗洞口、楼梯等标高变化较大，构造相对复杂的部位。

4）绘制楼梯详图：分底层、楼层、顶层楼梯平面图和楼梯剖面图以及扶手、栏杆等细部构造大样详图。

5）参照教材参考书绘制墙体、勒脚、散水、门窗、窗台、雨篷、阳台、变形缝、楼板、屋面等构造节点详图每组至少3个。

结构设计任务书1、本工程结构设计应满足国家及广东省、惠州市现行规范、规程及标准的要求。

结构设计力求受力合理、安全可靠、方便施工、使用舒适、经济耐用。

必须严格执行规范中的强制性条文，不得有任何违反。

2、结构设计应在满足建筑使用要求、结构安全及耐久性要求的前提下，按照经济性最优的原则进行设计，钢筋每平米用量、混凝土单方含量应控制在设计合同指标范围内。

3、设计文件编制深度应满足国家标准图集和《建筑工程设计文件编制深度规定》。

4、结构方案应合理优化，设计应兼顾经济合理及施工方便，在保证结构安全的前提下力求节约，坚持成本最优原则。

构件尺寸及配筋若不是计算和概念设计需要，应取最小值。

5、结构选型应合理，在方案阶段就开始介入、避免出现多种结构超限情况，导致结构进行超限审查。

6、主体钢筋混凝土如果存在附属的钢结构，应充分考虑钢结构的设计，并应预先在钢筋混凝土结构设计中设置钢结构的预埋件，避免事后打凿混凝土。

7、梁、板、柱、混凝土墙上各相关专业的预留、预埋件、洞口及设备基础均应在结施图中表示。

8、楼层标高应采用结构标高，同一工程的各子项结构标高表达方法应统一。

9、关于构造柱：应按照实际情况，结合规范的相关规定，对构造柱设置应在结构总说明中明确并在具体的各层平面图中表达出来，准确定位如在结施图上不方便表达，在建施图上标注也可。

10、注重过程控制，设计过程中，设计单位要分阶段提供以下文件给我司审核、确认：1）结构专业统一技术措施2）基础选型（要有两个方案进行经济比较）3）计算模型，塔楼标准层的剪力墙布置及标准层模板图4）典型塔楼标准层的梁、板配筋、竖向构件的定位、配筋图5）全套施工图及计算书（正式出图前一周提供）。

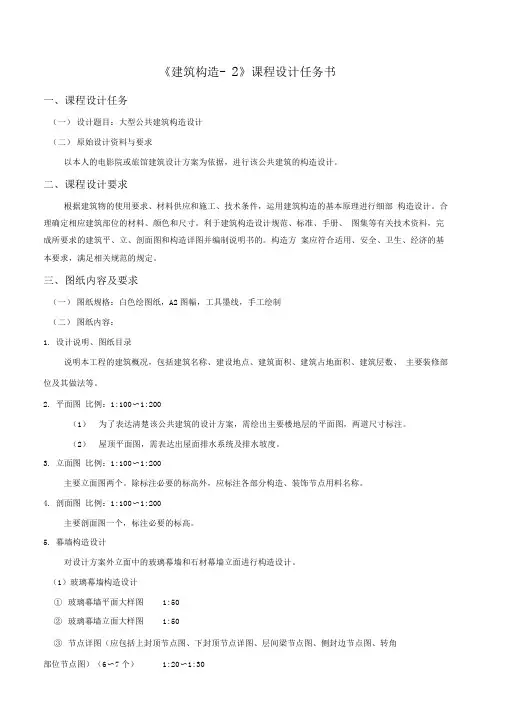

《建筑构造- 2》课程设计任务书一、课程设计任务（一）设计题目：大型公共建筑构造设计（二）原始设计资料与要求以本人的电影院或旅馆建筑设计方案为依据，进行该公共建筑的构造设计。

二、课程设计要求根据建筑物的使用要求、材料供应和施工、技术条件，运用建筑构造的基本原理进行细部构造设计。

合理确定相应建筑部位的材料、颜色和尺寸。

利于建筑构造设计规范、标准、手册、图集等有关技术资料，完成所要求的建筑平、立、剖面图和构造详图并编制说明书的。

构造方案应符合适用、安全、卫生、经济的基本要求，满足相关规范的规定。

三、图纸内容及要求（一）图纸规格：白色绘图纸，A2图幅，工具墨线，手工绘制（二）图纸内容：1.设计说明、图纸目录说明本工程的建筑概况，包括建筑名称、建设地点、建筑面积、建筑占地面积、建筑层数、主要装修部位及其做法等。

2.平面图比例：1:100〜1:200（1）为了表达清楚该公共建筑的设计方案，需绘出主要楼地层的平面图，两道尺寸标注。

（2）屋顶平面图，需表达出屋面排水系统及排水坡度。

3.立面图比例：1:100〜1:200主要立面图两个。

除标注必要的标高外，应标注各部分构造、装饰节点用料名称。

4.剖面图比例：1:100〜1:200主要剖面图一个，标注必要的标高。

5.幕墙构造设计对设计方案外立面中的玻璃幕墙和石材幕墙立面进行构造设计。

（1）玻璃幕墙构造设计①玻璃幕墙平面大样图1:50②玻璃幕墙立面大样图1:50③节点详图（应包括上封顶节点图、下封顶节点详图、层间梁节点图、侧封边节点图、转角部位节点图）（6〜7个）1:20〜1:30（2）石材幕墙构造设计①石材幕墙平面大样图1:50②石材幕墙立面大样图1:50③节点详图（应包括标准连接形式、上圭寸顶节点图、下圭寸顶节点详图、侧圭寸边节点图、转角部位节点图）（6〜7个）1:20〜1:306.大跨度空间装修构造设计（二选一）（1）以大跨度的观众厅为例进行构造设计，要求其承重结构采用网架结构形式。

建筑方案设计任务书导语：生活就要不去看那风筝如何飞上天，不去回忆丑小鸭如何变成白天鹅。

取而代之的是要思考乌云过后天空总会释放一片湛蓝，风雨过后会见彩虹。

以下小编为大家介绍建筑方案设计任务书文章，欢迎大家阅读参考!建筑方案设计任务书1一、目的和任务认识实习是教学计划中的一个重要教学环节，其目的是通过实践，学习有关本专业的实践知识，增强感性认识，以补充课堂教学的不足，《建筑施工认识实习》任务书(09造价)。

此外，也为后续课程的学习打下基础，并进一步培养学生的分析问题的能力。

二、实习内容（1）了解房屋建筑的功能及空间组合；（2）了解房屋建筑物、构筑物的构造及其特点；（3）了解制定各工种工程的施工方案或施工技术措施的过程；（4）了解编制单位工程的施工组织设计或施工预算的过程；（5）了解进行房屋和构筑物的定位、放线和控制标高的工作；（6）了解校核施工图校核和翻样工作；（7）了解新技术、新材料、新结构的推广和研究；此外，学生还应注意学习有关建筑材料、建筑机械、建筑结构构造、工程竣工验收等方面的知识。

三、实习要求参加认识实习的学生应按要求完成认识实习任务（1）认真听取现场实习指导老师和施工现场技术人员关于参观建筑工程的相关情况介绍，并做好记录，为书写实习报告收集资料，实习报告《《建筑施工认识实习》任务书(09造价)》。

（2）多与现场工人和技术人员交流，并在实习指导教师和工程技术人员的帮助下，具体参观有关的技术工作和生产工作，全面地进行实习工作。

（3）实习结束后应完成1000字以上的实习报告一篇。

实习报告的主要内容包括：实习概况、实习单位、实习地点、实习过程，主要收获，实习体会等。

实习报告完成向相关老师提交电子档和打印稿一份，打印稿一律用A4纸打印，字号为标题四号，正文小四号宋体，行距为1.5倍行距。

请在实习报告标题下写明班级、姓名、学号。

在报告结尾处写明日期。

实习报告要求简单扼要，有系统性。

报告可以写得图文并茂，但其中的插图既可以是照片也可以是手绘图，禁止资料不加分析地罗列堆积和网上资料的复制粘贴。

广东技术师范学院天河学院《建筑结构》课程设计任务书适用专业、班级：工程管理2010级课程性质：实践教学课开课系部：建筑工程系任务时间：2012年6月广东技术师范学院天河学院建筑工程系一、实训目的建筑结构课程设计是教学计划中一个十分重要的教学实践环节，对培养和提高学生的结构设计的基本技能、启发学生对实际结构设计工作的认识和巩固所学的理论知识有十分重要的作用，为以后走上工作岗位打下坚实基础。

通过为期2周的实践环节可以达到以下目的：1、了解混凝土结构设计的一般内容和程序，为毕业设计及今后从事结构设计工作奠定初步基础；2、进一步了解混凝土楼盖的布置及传力途径以及主要构件计算简图的确定；3、掌握楼盖弹性理论和塑性理论的计算方法，并熟悉内力包罗图和材料图的绘制方法；4、掌握现浇楼板的构造要求，了解构造设计的重要性；5、掌握现浇楼板的结构施工图的表达方式和制图规定，进一步提高制图的基本技能。

6、掌握板式楼梯的结构构造和内力计算方法，并学会绘制板式楼梯的施工图。

二、基本要求1、编写设计计算时，应一丝不苟，多次计算，要培养认真负责、踏实细致的工作作风。

（按照最新规范执行计算过程）2、以班为单位在实训教室进行课程设计，严格遵守上课秩序，服从指导老师安排，严禁迟到、早退。

3、每个同学需独立完成设计任务，允许讨论，不能互相抄袭和代为完成。

4、填写课程设计个人总结，并自评。

三、任务与作业1、设计资料(1)、某工业仓库楼盖，平面轴线尺寸如图1示。

其中纵向尺寸为5×A，横向尺寸为3×B；（见下列组合）楼盖尺寸A、B由指导教师给定；外围墙体为砖墙，采用MU10烧结普通砖、M5混合砂浆砌筑，其中纵墙厚度为370mm，横墙厚度为240mm；轴线通过各墙体截面中心线。

楼梯间设在该平面之外。

A1=5100；A2=5400；A3=5700；A4=6000；A5=6300；A6=6600；A7=6900;A8=7200;B1=5700；B2=6000；B3=6300；B4=6600；B5=6900；B6=7200；B7=7500;B8=7800。

《钢筋混凝土楼盖结构》课程设计任务书一、设计目的1．熟悉混凝土结构设计的过程和方法，掌握混凝土结构的设计理论。

2．熟悉《建筑结构荷载规范》和《混凝土结构设计规范》二、设计资料1.某工业厂房结构安全级别为二级，楼盖使用活荷载为7KN/M2.2.楼面面层为水磨石（底层20mm厚水泥砂浆，10mm厚面层），自重为0.7KN/M2,梁天花板抹灰为混合砂浆（15mm厚），自重0.257KN/M2。

3.材料选用：混凝土采用C25（fc=11.9N/mm2）梁中受力钢筋采用二级（fy=300N/mm2），其他钢筋采用一级（fy=210N/mm2）。

三、设计要求和成果1.结构布置及梁、板截面尺寸的确定（柱截面350mm*350mm,为适应教学内容的需要，柱对梁的约束作用忽略）。

2.板得内力计算及配筋设计；3.次梁的内力计算及配筋设计；4.主梁的内力计算及配筋设计；5.提供计算书一份；6.手绘三号施工图2张（包括楼盖结构布置图与楼板配筋图，次梁配筋图，主梁弯矩叠合图、配筋图）。

四、参考资料（一）.选用规范1.《建筑结构荷载规范》Load code for the design of building structures(GB50000-2001).2.《混凝土结构设计规范》Code for design of concrete structure (GB50010-2002).3.《建筑结构制图标准》Standard for structuredrawings(GB/T50105-2001).（二）.其他1．《混凝土结构》及教材2.相关参考资料钢筋混凝土楼盖设计计算书1、设计要求1. 某工业厂房结构安全级别为二级，楼盖使用活荷载为7KN/M2.2. 楼面面层为水磨石（底层20mm厚水泥砂浆，10mm厚面层），自重为0.7KN/M2,梁天花板抹灰为混合砂浆（15mm厚），自重0.257KN/M2。

3. 材料选用：混凝土采用C25（fc=11.9N/mm2）梁中受力钢筋采用二级（fy=300N/mm2），其他钢筋采用一级（fy=210N/mm2）。

建管08级毕业设计建筑设计任务书（办公楼）一．本毕业设计（论文）课题应达到的目的：见毕业设计大纲二．本毕业设计（论文）课题任务的内容和要求：本毕业设计课题，要求完成某建筑设计院办公楼的部分建筑设计。

1. 原始数据：建筑面积为2000平方米左右，混凝土框架结构或混合结构，层数4层。

要求设有建筑设计室、结构设计室、给排水设计室、暖通设计室、电气设计室、办公室、财务处及会议室、资料室、机房（打印、晒图、复印）等主要用房及设施。

其他条件参照规范及使用要求或与指导教师协商确定。

2.技术要求：建筑功能布置合理，满足消防要求，采光通风良好，庄重大方。

建筑设计均应符合有关国家规范要求，施工图绘制规范，表达清楚。

3.工作要求：a.主要有平面、立面、剖面、部分节点构造详图（不少于3个）的设计，绘制相应的建筑施工图。

施工图既要有手绘，也要有计算机绘制，具体比例1：2。

b.设计说明书三．对本毕业设计（论文）课题成果的要求：1.毕业设计说明书（一份）内容包括：工程概况、建筑设计说明、结论、参考文献等。

2.工程施工图：各层平面图、屋面排水平面图、剖面图、立面图、详图（节点任选）各一张要求，图纸规格尽量统一。

3.计算书（技术经济指标、采光、排水管数量确定等）四．本毕业设计（论文）课题工作进度计划：起迄日期工作内容3月1日~ 3月6日3月7 日~ 3月20日3月21日~4月25日4月26 日~ 5月17日5月18日 ~ 6月29日5月30日 ~ 6月5日6月16日~ 6月17日熟悉课题，完成开题报告确定建筑方案完成建筑平面，绘制施工图完成立面、剖面、节点设计，并绘制施工图撰写设计说明书并打印、上交毕业设计成果完成全部毕业设计任务，准备并进行毕业设计答辩毕业设计答辩发任务书日期:2011年3月2日。

建筑专业设计任务书一、建筑专业设计任务书1.设计说明1.1建筑设计总说明中建筑面积的计算要准确，建筑面积计算应严格按照国家有关规定执行，并根据项目需要及时更新面积计算书。

计算书形式可参照（附件一）。

1.2室内装修标准：按照我司拟定的交楼标准执行，详见（附件二）。

2.统一做法2.1公共部分2.1.1电梯前室与核心体2.1.1.1电梯选用上海三菱电梯，电梯资料见附件。

高层建筑中，两台并联的电梯，两电梯井之间不设墙，根据电梯土建资料做100宽的钢梁，以减少电梯井道面积。

如有需要设消防电梯，可将两台电梯均设为消防电梯。

2.1.2首层大堂2.1.2.1大堂前的室外不应放置各种井盖。

2.1.2.2大堂的层高结合平面布局宜设置为挑高一层半或二层，一般为4－5米，以提升住宅档次；同时应注意避免挑高大堂对住宅一、二层的遮挡并不得影响二层前室的自然采光通风。

2.1.2.3消火栓箱、电表箱等水电设备应避免设在首层大堂的主要视线范围内。

2.1.3楼梯2.1.3.1住宅楼梯间开间轴线尺寸2700为宜；进深多层5700，高层6000为宜（不考虑管道井尺寸）。

2.1.4地下、半地下停车库2.1.4.1应提高地下车库利用率，宜采用两柱间停3台车布置。

（轴线柱距8100，柱间净距7500）。

2.1.4.2地下停车库宜集中布置，合理安排设备管线与结构梁板柱等关系，尽量降低层高以节省造价的前提下，保证车库净高不低于2.3米。

独立车库的门洞口统一宽为2.7米，高为2.3米，轴线进深不小于6.0米。

车库门最终开启高度为2.2m，车库门安装的土建要求，见我司提供的样本等资料。

在设计时应注意，门运行的范围内不得出现梁、柱、各种水暖管线及电气灯具等障碍物。

灯位及电机插座应避开轨道及电机的位置。

地下车库内有防火卷帘时，应注意防火卷帘洞口内不得有管线穿越。

2.1.4.3地下室顶板上方覆土深度受景观种植、是否在顶板上方走管线、顶板上方排水管线坡度和坡长等因素影响，在设计时应综合考虑比较，控制顶板结构荷载，得出最优方案。

******业 设 计（论 文）任 务书课题名称 ****集团接待中心设计姓 名 学 号 院、系、部 专 业 土木工程专业 指导教师**（建筑）、**（结构）※※※※※※※※※ ※※ ※※※※※※※※※※※※※20**届学生毕业设计(论文)材料 （一）20**年1月10日题目：安徽***集团接待中心设计一、总建筑面积：5500—6000 m²二、工程概况：*****集团拟在厂前区内建造一幢多层接待中心，该中心为中档标准，并附设餐饮、娱乐等服务设施，建筑层数主体五-六层左右，采用框架结构，建筑体型组合可为单一型或组合型（可根据各部分功能具体情况灵活安排），室外有停车场及绿化布置。

地形图如下。

三、基地平面：（见下图）四、建筑组成及面积分配（面积上下浮动＜10％）1．组成部分（1）客房：2000 m2—2500 m2.标准客房（占客房面积的80％）：25 m2/间.商务套间（占客房面积的20％）：50m2/间（2）门厅：250m2包括服务台、商务茶座区、休息等候区、行李房、商务中心、商品部、公共卫生间等。

（3）餐饮用房：700 m2.餐厅（大厅及包厢）：400 m2.厨房（中西配餐、操作、贮藏等）：300 m2（4）娱乐服务用房：500 m2.舞厅：200m2.健身、棋牌、美容：各100m2（5）会议室：200m2.大会议室（1个）：100m2.小会议室（2个）：50 m2/个（6）标准层服务用房：25m2/层服务员休息室及服务台、开水间（7）办公室（若干）：75m2（8）辅助用房:150m2洗衣及贮物：75m2电话机房：25m2配电房：50m2（9）交通面积:若干走道、楼梯、电梯、过厅等2. 建筑标准：（1）层高：大空间：4.2m—4.5m 客房：3.3m—3.6m（2）装修外墙——面砖、涂料、石材、集石、喷涂等。

内墙和顶棚——门厅、多功能厅为较高级装修和吊顶棚，其余为中等装修。

楼地面——门厅、多功能厅为地板砖或石材面层；卫生间为防滑地砖；其他均为地砖面层。

结构技术统一措施1.结构设计的一般要求1.1施工图设计阶段的结构设计必须进行结构体系选型、结构布置、内力分析、结构措施、基础及地下室结构方案等都要进行多方案比较、进行设计优化，以达到适用、安全、经济的设计目标。

并体现以下原则：1.1.1节约能源和有利环保，提倡积极采用成熟的新技术、新结构、新材料；1.1.2重视结构的选型，经过方案优化选用抗地震作用及抗风力性能好的结构体系和结构布置方案，应使选用的结构体系受力明确、传力简捷；1.1.3必须选择合适的计算假定、计算简图、计算方法及计算程序，对于高层结构，应至少用两个不同的力学模型的结构分析程序进行计算，分析比较，并对计算结果的合理性进行判断，确认其可靠性，保证结构的安全；1.1.4结构构造设计必须从概念设计入手，加强连接，保证结构有良好的整体性、足够的强度和适当的刚度。

1.2对施工图设计文件的要求：1.2.1结构施工图设计说明完整清楚，基础平面图、基础详图、结构平面布置图、结构构件详图、节点构造详图、楼梯结构图、预埋件详图等表达清晰，内容齐全，方便施工；1.2.2结构计算除进行强度计算外，应进行挠度及裂缝宽度的验算。

1.3高层住宅建筑优先选用顺序采用剪力墙结构、框架-剪力墙结构、框架结构，当住宅建筑平面较为规整时，可采用异形柱结构；当进深、开间大小变化较大时，应采用框架结构。

1.4结构方案、构件布置在满足建筑要求的同时尽量使室内空间“无梁无柱”，提高空间利用率；在平面较规则的情况下，优先采用混凝土异形柱结构，否则应视不规则的具体实际选用框架、短肢剪力墙、框架-剪力墙和剪力墙结构，以获取对工程成本的最大控制。

1.5卫生间楼板结构降低时，梁面也需相应降低处理，避免梁面突出楼板面；卫生间四周结构处理应采取梁板翻边以杜绝渗漏水的质量缺陷。

1.6户型平面设计中，尽可能将客厅与餐厅设计为大板结构，避免在客厅与餐厅连接处设置大梁；当因此而引起造价较大增加时，建议设计采用扁梁处理。
