包装生产线课程设计一、引言包装生产线是现代工业生产过程中不可或缺的一部分。
它负责将产品进行包装，保护产品的完整性和品质，并提供便捷的运输和销售。
因此，设计一条高效、灵活、可靠的包装生产线对于企业的生产效率和产品质量具有重要意义。
本文将介绍一种包装生产线的课程设计，帮助学生了解包装生产线的原理和设计要点。
二、课程设计目标本课程设计的目标是使学生能够：1.理解包装生产线的基本原理和工作流程；2.掌握包装生产线的设计要点和方法；3.了解包装生产线的常见问题和解决方案；4.能够根据产品的特性和需求设计适用的包装生产线。
三、课程设计内容1. 包装生产线的基本原理和工作流程1.1 包装生产线的作用和重要性- 包装生产线的作用是将产品进行包装，保护产品的完整性和品质，并提供便捷的运输和销售。
- 包装生产线对于提高生产效率、降低生产成本、保证产品质量具有重要意义。
1.2 包装生产线的工作流程- 接收产品：包装生产线首先接收待包装的产品。
- 分类和排序：根据产品的特性和包装要求，将产品进行分类和排序。
- 包装材料准备：准备适用的包装材料，如纸箱、塑料薄膜等。
- 包装过程：将产品放入包装材料中，并进行封口、贴标等操作。
- 检验和质量控制：对包装后的产品进行检验和质量控制，确保符合标准要求。
- 运输和储存：将包装好的产品进行运输和储存，以便后续销售和分发。
2. 包装生产线的设计要点和方法2.1 产品特性与包装要求的匹配- 不同产品有不同的特性和包装要求，如尺寸、形状、重量等。
包装生产线的设计应考虑到这些特性和要求，确保能够适应不同产品的包装需求。
2.2 自动化与人工操作的平衡- 包装生产线可以采用自动化设备和人工操作相结合的方式。
自动化设备可以提高生产效率，减少人工错误，但人工操作可以应对灵活的包装需求和异常情况。
2.3 空间布局与流程优化- 包装生产线的空间布局应合理，以提高物料流动效率和生产效率。
流程优化包括缩短生产周期、减少生产环节、优化工序顺序等。
哈工大机械原理课程设计-产品包装线(方案3)一、引言本文档以“哈工大机械原理课程设计-产品包装线(方案3)”为标题，介绍了一种产品包装线的设计方案。
本文档使用Markdown文本格式输出，共计1200字。
二、设计背景随着工业发展的需要，高效率、自动化的产品包装线的需求越来越大。
因此，本文设计了一条适用于产品包装的生产线，旨在提高生产效率，降低劳动成本，并确保产品包装的质量。
三、设计方案本方案的产品包装线主要包括以下几个部分：1. 传送带系统传送带系统是产品包装线的核心部分，用于将待包装的产品从生产线的起始点运输到包装区域。
传送带系统采用带有调速装置的传送带，可以根据不同的产品包装需求进行调整，确保传送带的速度与生产线的节奏相匹配。
2. 包装机械包装机械是产品包装线的重要组成部分，用于将产品包装成统一的标准形式。
包装机械可以根据产品尺寸、形状等特征进行调整，以保证包装的质量和一致性。
同时，包装机械还应具备自动化控制功能，能够与其他部件协调工作，实现高效的包装过程。
3. 检测系统为了确保产品包装的质量，本方案中设计了一个检测系统，用于检测产品包装是否符合规定的标准。
检测系统可以采用视觉识别技术，通过摄像头等设备对产品包装进行扫描和分析，以实时监控包装过程中的异常情况，并及时作出处理。
4. 机械臂系统机械臂系统是产品包装线的灵活部分，用于处理特殊情况和需求。
机械臂可以根据需要进行调整和操作，如对特殊形状的产品进行定位和放置，或对包装过程中的异常情况进行处理。
机械臂系统应具备高精度、高稳定性和高可靠性的特点，以确保产品包装的准确性和一致性。
5. 控制系统控制系统是产品包装线的核心部分，用于对整个包装过程进行控制和调度。
控制系统可以与其他部分进行数据交换和通信，并根据相应的算法和逻辑进行决策和调控。
控制系统应具备实时性和灵活性，能够适应不同产品包装需求的变化。
四、总结本文以“哈工大机械原理课程设计-产品包装线(方案3)”为题，介绍了一种适用于产品包装的生产线的设计方案。
毕业设计（论文）任务书机电工程系机械设计制造及其自动化专业班学生一、毕业设计(论文)课题小包装自动生产线的设计二、毕业设计(论文)工作自2008年3月17日起至2008年6月10日止三、毕业设计(论文)进行地址四、毕业设计(论文)的内容要求：（一）设计条件：：一、整条生产线由两台灌装机（36灌/分钟）、两台旋盖机、一台热封机、一台喷码机、一台包装机（48灌/分钟）、码垛机一台及其配套设备组成；二、车间平面图一张；（二）设计内容及要求：一、查阅有关参考文献，按要求写出开题报告；二、对国内外润滑油小包装生产线情形进行综述；3、确信整个小包装生产线的设计方案，并绘制布置方案图；4、对设计方案中所提出的输送机、下滑梯及其他动力元件进行选择、论证及设计计算，并绘制输送机及传送带的装配图与零件图假设干张；五、确信具体操纵方案，对检测装置元件与操纵装置元件进行选择、论证及设计；六、绘制电路操纵系统图（外部接线图和梯形图）；7、编写设计说明书（很多于3万字，有英文摘要，运算机打印输出）；八、翻译专业文献（很多于5000英文单词）。
（三）要紧参考资料一、《运输机械设计选用手册》编辑委员编，《运输机械设计选用手册》(上、下).北京：化学工业出版社二、戴广平编著，《电动机变频器与电力拖动》，北京：中国石化出版社3、王义行主编，输送链与特种链工程应用手册，北京：机械工业出版社4、钟肇新、彭侃编，可编程操纵器原理及应用，广州：华南理工大学出版社五、刘建勋主编，电动滚筒设计与选用手册，北京：化学工业出版社,2000六、胡旭晓、杨克己，PLC在输送操纵系统中的应用[J].机电工程,2000,17(4)教研室负责人指导教师同意设计论文任务开始执行日期年月日学生签名。
产品包装策划设计方案关键信息项：1、产品名称：＿___________________2、包装设计风格：＿___________________3、包装材料：＿___________________4、包装尺寸：＿___________________5、预计完成时间：＿___________________6、设计费用：＿___________________7、付款方式：＿___________________8、知识产权归属：＿___________________1、协议背景本协议旨在规范产品包装策划设计服务的相关事宜，确保双方的权益得到充分保障，合作顺利进行。
11 双方基于平等、自愿、公平和诚实信用的原则，经友好协商，就产品包装策划设计达成如下协议。
2、服务内容21 乙方（设计方）应按照甲方（委托方）的要求，为甲方指定的产品进行包装策划设计。
211 设计工作包括但不限于包装的外观设计、结构设计、图案设计、色彩搭配等。
212 乙方需提供多个设计方案供甲方选择，并根据甲方的反馈进行修改和完善。
3、设计要求31 包装设计应符合甲方产品的特点和市场定位，能够吸引目标消费者的注意。
311 设计应遵循相关法律法规和行业标准，不得包含违法、违规或不良信息。
312 包装应具备良好的保护性能，确保产品在运输、储存和销售过程中不受损坏。
4、设计进度41 乙方应在本协议签订后的______个工作日内，向甲方提交初步设计方案。
411 甲方应在收到初步设计方案后的______个工作日内，给予乙方反馈意见。
412 乙方应根据甲方的反馈意见，在______个工作日内完成修改，并提交最终设计方案。
5、费用及支付方式51 本次产品包装策划设计的费用总计为人民币______元（大写______元整）。
511 甲方应在本协议签订后的______个工作日内，向乙方支付设计费用的______%作为预付款，即人民币______元（大写______元整）。

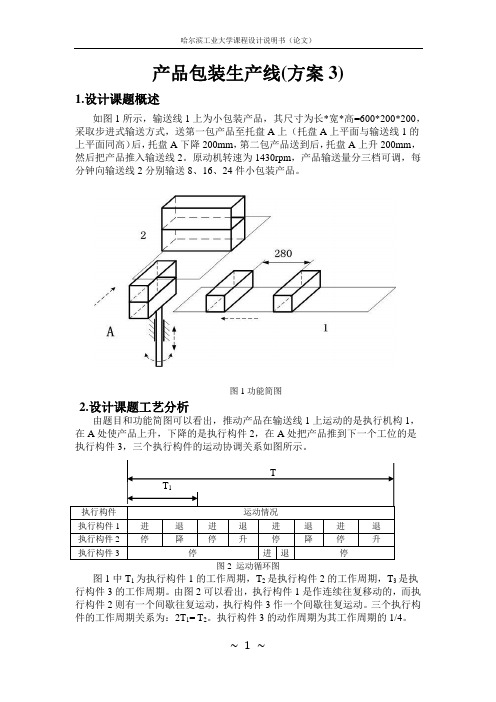

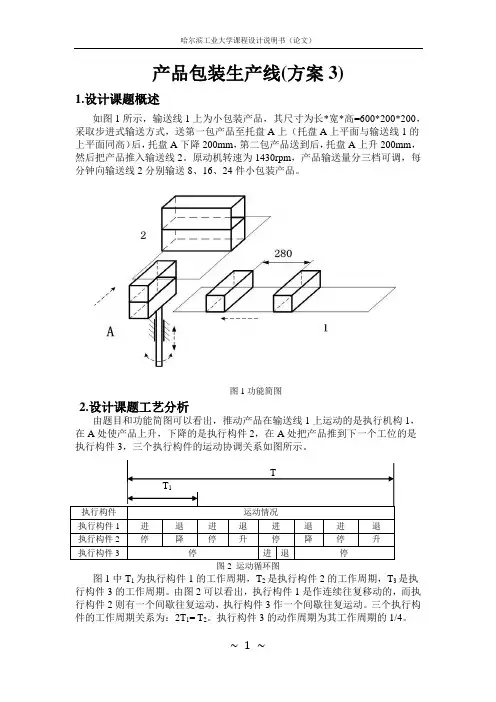

产品包装生产线(方案3)1.设计课题概述如图1所示，输送线1上为小包装产品，其尺寸为长*宽*高=600*200*200，采取步进式输送方式，送第一包产品至托盘A上（托盘A上平面与输送线1的上平面同高）后，托盘A下降200mm，第二包产品送到后，托盘A上升200mm，然后把产品推入输送线2。
原动机转速为1430rpm，产品输送量分三档可调，每分钟向输送线2分别输送8、16、24件小包装产品。
图1功能简图2.设计课题工艺分析由题目和功能简图可以看出，推动产品在输送线1上运动的是执行机构1，在A处使产品上升，下降的是执行构件2，在A处把产品推到下一个工位的是执行构件3，三个执行构件的运动协调关系如图所示。
图2 运动循环图图1中T1为执行构件1的工作周期，T2是执行构件2的工作周期，T3是执行构件3的工作周期。
由图2可以看出，执行构件1是作连续往复移动的，而执行构件2则有一个间歇往复运动，执行构件3作一个间歇往复运动。
三个执行构件的工作周期关系为：2T1= T2。
执行构件3的动作周期为其工作周期的1/4。
3.设计课题运动功能分析及运动功能系统图根据前面的分析可知，驱动执行构件1工作的执行机构应该具有运动功能如图3所示。
该运动功能把一个连续的单向转动转换为连续的往复移动，主动件每转动一周，从动件（执行构件1）往复运动两次，主动件的转速分别为4、8、12 rpm。
图3 执行机构1的运动功能由于电动机转速为1430rpm，为了在执行机构1的主动件上分别得到4、8、12 rpm的转速，则由电动机到执行机构之间的传动比i z有3种分别为：i z1=14304=357.5i z2=14308=178.75i z3=143012=120总传动比由定传动比i c与变传动比i v组成，满足以下关系式：i z1 = i c i v1i z2=i c i v2i z3=i c i v3三种传动比中i z1最大，i z3最小。
包装工艺生产线设计包装工艺生产线是指根据产品的包装要求，将产品进行包装的一条连续的生产线。
设计一条高效、智能的包装工艺生产线，对于提高生产效率、降低包装成本、保证产品质量具有重要的意义。
下面将从设备选型、布局设计和自动化控制等方面，对包装工艺生产线的设计进行探讨。
一、设备选型设备选型是包装工艺生产线设计的重要环节。
根据产品的包装要求，我们需要选择合适的设备来完成包装工艺的每个环节。
比如，对于食品行业来说，我们需要选择包装机械设备，如自动封口机、自动灌装机、自动贴标机等，同时还需要考虑到产品的特殊性，如包装材料的选择、卫生要求等。
二、布局设计合理的布局设计是包装工艺生产线高效运行的基础。
在布局设计时，需要考虑到生产线的流程，使得产品能够顺利地在各个工序之间进行传递。
同时，还需要考虑到设备的安装和维护，以及操作人员的人机工程学需求，使得操作便捷、安全。
三、自动化控制自动化控制是包装工艺生产线设计的关键。
通过引入自动化控制系统，可以提高生产效率、减少人工成本，同时还能够提高产品包装的稳定性和一致性。
自动化控制系统包括传感器、PLC、变频器等设备，可以实现对包装工艺的自动调节、监测和控制。
四、质量控制质量控制是包装工艺生产线设计的重要环节。
通过引入质量检测设备，如X光检测机、金属检测机等，可以对产品进行在线质量检测，确保产品符合安全、卫生和质量要求。
此外，还可以在生产线上设置相应的传感器、监测装置，对工艺参数、包装密封性、包装外观等进行实时监测和控制。
总结起来，包装工艺生产线设计需要充分考虑设备选型、布局设计、自动化控制和质量控制等方面。
通过合理的设计和技术应用，可以实现包装工艺的高效化、智能化和自动化，提高生产效率、降低包装成本，保证产品质量和安全。
同时，还可以提高企业的竞争力和市场份额，实现可持续发展。
H a r b i n I n s t i t u t e o f T e c h n o l o g y课程设计说明书（论文）课程名称：机械原理课程设计设计题目：产品包装生产线（方案2）院系：班级：设计者：学号：指导教师：设计时间：哈尔滨工业大学产品包装生产线(方案2)1.设计课题概述如图1所示，输送线1上为小包装产品，其尺寸为长×宽×高=600×200×200，采取步进式输送方式，小包装产品送至A处（自由下落）达到3包时，被送到下一个工位进行包装。
原动机转速为1430rpm，产品输送数量分三档可调，每分钟向下一工位分别输送12、21、30件小包装产品。
图1产品包装生产线（方案2）功能简图2.设计课题工艺分析由设计题目和图1可以看出，推动产品在输送线1上运动的是执行构件1，在A处把产品推向下一工位的是执行构件2，这两个执行构件的运动协调关系如图2所示。
执行构件运动情况执行构件1 进退进退进退执行构件2 退停止进退图2产品包装生产线（方案2）运动循环图图2中是执行构件1的工作周期，是执行构件2 的工作周期，是执行构件2的动作周期。
由图2 可以看出，执行构件1是作连续往复运动，执行构件2是间歇运动，执行构件2的工作周期是执行构件1的工作周期的3倍，执行构件2的动作周期则只有执行构件1的工作周期的四分之三左右，所以，执行构件2大多数时间是在停歇状态。
3.设计课题运动功能分析根据前面的分析可知，驱动执行构件1工作的执行机构应该具有运动功能如图3所示。
该运动功能把一个连续的单向转动转换为连续的往复移动，主动件每转动一周，从动件（执行构件1）往复运动一次，主动件的转速分别为12、21、30 rpm。
12、21、30 rpm图3 执行机构1的运动功能由于电动机转速为1430rpm，为了在执行机构1的主动件上分别得到12、21、30rpm的转速，则由电动机到执行机构1之间的传动比有3种分别为：= = 119.167= = 68.095= = 47.667总传动比由定传动比与变传动比组成，即：===三种传动比中最大，最小。
包装产品策划书3篇篇一包装产品策划书一、策划背景二、目标受众1. 消费者：他们是产品的最终使用者，对产品的包装有着直接的感受和需求。
2. 经销商：他们是产品的中间商，对产品的包装有着重要的影响。
3. 企业决策者：他们是企业的高层管理人员，对产品的包装有着决策权。
三、包装设计理念1. 突出产品特点：通过包装设计，突出产品的特点和优势，让消费者能够快速了解产品的价值。
2. 吸引消费者注意：采用新颖、独特的包装设计，吸引消费者的注意，提高产品的吸引力。
3. 符合品牌形象：包装设计要与品牌形象相符合，体现品牌的价值观和文化内涵。
4. 方便消费者使用：设计简洁、实用的包装，方便消费者使用和携带。
5. 环保可持续：采用环保材料和可持续的包装设计，符合消费者对环保的需求。
四、包装材料选择2. 选择环保材料，减少对环境的影响。
3. 根据产品特点和目标受众的需求，选择合适的包装材料，如纸盒、塑料袋、玻璃瓶等。
五、包装尺寸和形状设计1. 确定合适的包装尺寸和形状，以充分利用空间并方便运输和存储。
3. 设计独特的包装形状，增加产品的吸引力和独特性。
六、包装图案和文字设计1. 设计吸引人的包装图案，结合产品特点和目标受众的喜好，传达产品的信息和价值。
2. 使用简洁明了的文字，包括产品名称、品牌标志、主要特点和使用说明等，确保消费者能够轻松理解。
3. 选择合适的字体和字号，保证文字清晰可读。
4. 运用色彩搭配，营造出与产品相关的情感和氛围。
1. 设计合理的包装结构，确保产品在运输和存储过程中不受损坏。
3. 可以采用创新的结构设计，增加产品的趣味性和互动性。
八、包装成本控制1. 在保证包装质量的前提下，尽量降低包装成本，以提高产品的竞争力。
2. 通过优化设计、选择合适的材料和生产工艺等方式，降低包装成本。
九、市场推广策略1. 利用包装设计吸引消费者的注意，提高产品的曝光率和知名度。
2. 结合产品的特点和目标受众的需求，制定有针对性的市场推广活动。
