奇石乐燃烧分析仪——KiBox简介一、仪器设备名称: KiBox Combustion AnalysisKiBox燃烧分析系统二、厂商:瑞士奇石乐仪器股份公司Kistler Instrumente AG国别:瑞士Switzerland三、型号: 2893AK1四、技术特点及优势✓KiBox燃烧分析仪可以用于发动机台架标准稳态燃烧分析———燃烧热力学计算、示功图、爆震分析、燃烧噪声分析、压力升高率分析、瞬时放热率和累计放热率分析，并得到峰值压力、压力升高率、燃烧重心、燃烧持续期、平均有效压力、爆震强度、爆震峰值、爆震频率、燃烧循环波动、燃烧温度、发动机循环功及功率、点火正时、喷油始点终点、喷射持续期等发动机燃烧特征参数。
✓KiBox燃烧分析仪可用于发动机高瞬态工况燃烧分析，更可以用于车载燃烧分析，获得真实驾驶条件的燃烧分析和优化结果, 如海拔、沙漠、低温等条件。
✓无需光电编码器，可以将各种车载转角传感器和触发码盘信号转换为精确可靠的曲轴转角信号，并且在高瞬态的发动机工况下利用车载转角信号(e.g. 60-2、60-2-2、60-2-2-2、60-1、36-2、24-1等)获得所需要的 0.1 CA 转角分辨率✓对于磁电传感器系统基于转速进行角度误差的修正，允许对触发信号进行修正(触发信号标定的需要)，实现零相位延迟。
✓智能信号调理模块，自动识别传感器标定数据并导入。
✓提供车辆行驶条件下发动机上止点的确定。
✓同时获得角域和时域数据，并灵活切换。
✓强大的参数配置界面，独立的数据显示。
具有校验输入信号的诊断功能，自动校验参数设置的有效性。
✓基于每循环燃烧分析的操控性试验，比如扭矩响应。
✓实时的每循环燃烧效率和功率信息，例如，MFB50表示了循环间变化对燃油效率的影响；IMEP 涉及到各缸工作的稳定性及缸间平衡程度。
✓缸内压力的上升率表征了NVH质量的变化。
✓发动机起动质量试验：排放、失火、怠速平稳性。
可测试记录发动机启动前30s和发动机停机后30s的数据。
1.部件名称介绍1. 数据按钮9. 电池盖2. LCD显示器10. 电池盖锁扣3. 开关按钮11. 烟气温度热电偶连接端口4. 控制按钮组合12. 供气温度热电偶连接端口5. 功能按钮组13. 数据（打印）输出端口6. 磁铁14. 外部电接口7. 通气孔15. 气流取样端口8. 传感器后盖16. 气体成份取样端口1. 部件名称介绍1. 装置固定管 6. 热电偶连接头2．探针手柄 7. 取样软管 3. 安放、紧固装置 8. 集水器 4. 取样管 9. 水份过滤器 5.带热电偶的探针头1234 567892.入门指南接通电源CGA-823分析仪运转需用4节C号（3号）电池或一个AC电源适配器。
电池安装注意+、- 极的方向。
使用电源适配器时注意：本仪器所配适配器AC电源额定电压为：110V AC.如若使用适配器请务必首先确认电源电压。
▲取样探针连接如上图所示将热电偶插头、气体、气流取样管接头与分析仪主机相连，①热电偶插头由两个宽带不同的插片组成。
相连时只能有唯一的插入方向，不可强行连接。
②连接气流、气体取样软管时注意，气体取样软管只有单一的接头，气流软管则在旁边附加一个直径稍小的开口软管，两根软管连接时相对位置应与主机上所示截面图形一致。
3.基本操作启动①初始参数校正，将取样探针从采集管中取出或不连接取样软管。
②选择空气新鲜的地方按动开关按钮，屏幕显示启动初始反应。
如下图若无错误，屏幕会显示主要参数信息。
按动选择按钮，各界面信息如下图所示，我们在检测前需确认O2(20.9%), CO ,CO2，NO X等初始数值是否为“0”若以上各项都无错误，则可将取样探针插入想要测量的气体管道中取样。
等待一会儿待数据稳定后读取。
4.维护保养清空聚水器参考下图。
在聚水器第一室中液态水行程作为气体被从暖气管中取样，聚水器这样的设计是当摇动或方向更改时，水不会流过第二室，然而水位必须保持低于图中7所示的位置。
1首先将取样软管与集水器底部图中3位置断开。
COMBUSTION ANALYSERS Domestic & industrial heatingFrench Manufacturer• 2 interchangeable sensors • Remote printer (option)• Thermocouple K input for DHW network• Supplied with calibration certificate, Ligaz-2 software, protective shell and storage bag• O 2 and CO sensors • Remote printer (option)• Thermocouple K input for DHW network • Supplied with adjustment certificate and storage bag• 2 interchangeable sensors• Sensor protection by pump shutdown • Integrated printer• Supplied with calibration certificate, Ligaz-2 software, protective shell and storage bagCOMPACTKigaz 80ECONOMICALKigaz 50ESSENTIALKigaz 110Combustion analysersGas analysis / Temperature / PressureKigazThe new Kigaz analysers are intended for efficiency monitoring and optimisation and for limiting emissions from all types of boiler.This new range of combustion analysersprovides practical solutions to improve working life in the field.O 2• Up to 3 interchangeable sensors • CO sensor protection by solenoid valve • Auto-zero in flue • Integrated printer• Supplied with calibration certificate, Ligaz-2 software, protective shell and storage bag • Changeable probe length• Up to 4 interchangeable sensors • CO dilution up to 5%• Auto-zero in flue • Integrated printer • Integrated condensate trap • 3 pressure sensors• Supplied with calibration certificate, Ligaz-2 software, protective shell and storage case FLEXIBLEKigaz 210EXPERTKigaz 310Advantages.....................04Software . . . . . . . . . . . . . . . . . . . . . . .05Kigaz 310 . (06)Kigaz 210 ......................08Kigaz 110 ......................09Kigaz 80 .. (10)Kigaz 50 .......................11Accessories (11)SummaryP . 05P . 04Mobile application compatible with the entire Kigaz range*.Easy user replacement, no need to return to the factory*.Kigaz mobileInterchangeable sensors*Excluding Kigaz 50The advantagesof the Kigaz rangeWith a colour or black-and-white screen, our new combustiongas analysers have an ergonomic design enablingmeasurements to be made as easily as possible by means of:• A 10 button keypad• An intuitive graphical interfaceAvailable as an option, the low consumption Bluetooth mo-dule is compatible with all Kigaz units (excluding the class 50)and provides significant time gains by wirelessly connectinganalysers with LIGAZ-2 or LOGAZ-2 software or the mobileKigaz application.Connected appliancesEasy to useInterchangeable sensorsThe sensor electronics contain calibration data,which means that the operator can replace themwithout returning the unit to the factory.Kimo equips its Kigaz units with a lead-free O2sensor with a lifetime of 5 years.Bluetooth®connectionLong lifeO2sensorProtective rubbershellFREEappDISPONIBLE SUR6Kigaz 310The Kigaz 310 is the most comprehensive in the range and isconfigurable to your requirements, with four interchangeable sensors.The expertCODilution Long life O 2 sensor Auto-zeroin the flue Mobile applicationIntegrated printerDHW network 2 thermocouple K inputsBluetooth ®connectionUp to 4interchangeable sensorsChangeable probe lengthThe Kigaz 310 adapts to any standard-based constraint and meets all of your requirements.Access to the sensors is straightforward, and theoperator can replace them without returning the unit to the factory.For still more accurate measurements, the Kigaz 310 is equipped with 3 pressure sensors, enabling:• measurement of differential pressure with manualauto-zero• high accuracy draught measurement withauto-zero by solenoid valve• measurement of pump flow with 3 levels ofregulation, blocked filter compensation and seal testing3 pressure sensorsUp to 4 interchangeable sensorsIntegrated condensate trapSave time with the Kigaz 310’s integratedcondensate trap. The trap provides the security of overflow-free measurement and warns you when the maximum level is reached.The filter integrated into the handle of the probe is easy to replace.O 2L V / CO-H 2 / NO / NO 2 / SO 2 / CH 4interchangeableMaximum level alarmAutomatic pump controlKigaz 210Flexible and accurate, the Kigaz 210 makes all of your operations simple. It offers a range of configurable measurements according to your requirements, and its icon-based navigation system makes it very easy to use.The flexible unitUp to 3interchangeable sensorsMobile applicationIntegrated printerO 2LV / CO-H 2 NO / CH 4interchangeable CO sensor protection by solenoid valveSupplied with CALIBRATIONcertificateAuto-zero in the flue Changeable probe lengthThe Kigaz 110 combustion gas analyser is the idealappliance for rapid use on all types of boiler up to 400 kW.Easy to use and sturdy, it allows the main inspection pointsto be examined.The essential unitLong lifeO2sensorMobileapplicationIntegratedprinterO2L V / CO-H2interchangeableSensor protectionby pump shut-downDHW network1 thermocouple KinputSupplied withCALIBRATIONcertificateWith a light, compact design, the Kigaz 80 provides allthe necessary functions to accurately measure the maincombustion data for a domestic boiler up to 400 kW. The compact unitMobileapplicationRemoteprinterO2/ CO-H2interchangeableSensor protectionby pumpshutdownDHW network1 thermocouple KinputSupplied withCALIBRATIONcertificateKigaz 50functions in a compact unit, enabling you to take reliable sets of measurements from domestic boilers up to 400 kW.The economical unit2 fixed sensorsAuto-zero 30 secondsOptionRemote printerKimo at your service in more than 150 countriesD o c C o m b u s t i o n - V 1 - A n g l a i s - 12/17 R C S (24)P ér i g u e u x 349 282 095 - D o c u m e n t n o n c o n t r a c t u e l - N o u s n o u s r és e r v o n s l a p o s s i b i l i t é d e f a i r e év o l u e r l e s c a r a c t ér i s t i q u e s d e n o s p r o d u i t s s a n s p r éa v i s**************More information。

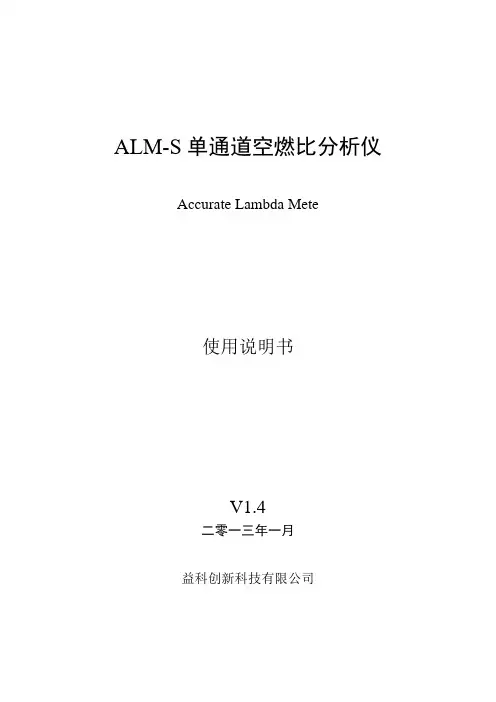

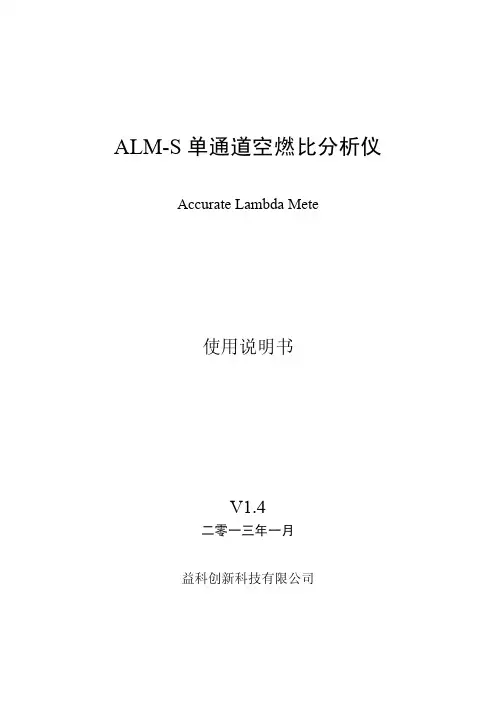

ALM-S单通道空燃比分析仪Accurate Lambda Mete使用说明书V1.4二零一三年一月益科创新科技有限公司警告：使用过程中，氧传感器由于被加热，温度较高，切勿用手接触。
避免接近易燃、易爆物品，以免引起火灾。
注意：本文档版权归属益科创新有限责任公司所有，未经允许不得转载、复制或用作其他用途。
否则益科创新有限责任公司将具有追究其法律责任的权利。
本文档是ALM空燃比分析仪的使用说明书，通过它您可以快速的掌握和使用ALM。
如果您在产品使用当中有任何疑问，可以联系我们或者访问我们的官方网站。
网站: 邮箱: chenxiao.wu@产品相关图片：图一ALM套件图二ALM分析仪目录第一章软件使用说明 (5)1.1 安装软件 (5)1.2 软件操作 (7)1.2.1 连接设置 (8)1.2.2 运行软件 (9)1.2.3 数据的录制和回放 (9)1.2.4 故障诊断 (12)1.2.5 使用燃料选择 (13)1.2.6 模拟输出控制 (14)1.2.7 启用模拟输出故障诊断功能 (16)1.2.8 数据显示 (17)第二章常见错误与故障排除 (18)第三章附录A: LSU4.9 和LSU4.2对比 (19)第一章软件使用说明1.1 安装软件在配套的CD盘中找到软件文件夹，或者用户可以到网站上自行下载软件， 双击安装文件夹中的“ALM GUI vx.x-Setup.exe”(x.x：软件版本号)，打开安装界面如下图所示：图 1.1.1启动安装界面后，用户只需要一直点击“下一步”进行安装操作。
如下图所示：图 1.1.2安装执行过程中，用户可以通过“更改”按钮更改安装路径，若不需改变安装路径，用户可点击“下一步”按钮，执行下一步安装操作，如下图所示：提示：建议用户采用默认安装路径。
图 1.1.3用户直接点击“下一步”按钮执行下一步操作，如下图所示：图 1.1.4点击下一步继续安装，如下图所示：图 1.1.5出现如下界面时，表明ALM GUI软件安装成功！图 1.1.6 安装成功1.2 软件操作运行ALM GUI软件，通过开始菜单->程序-> ALM -> ALM GUI 软件界面如下：图 1.2.1 软件界面界面说明：1：菜单栏2：工具栏3：变量值显示4：绘图区域1.2.1连接设置ALM GUI 的通信方式有两种：串口和USB。
奇石乐燃烧分析仪——KiBox简介一、仪器设备名称: KiBox Combustion AnalysisKiBox燃烧分析系统二、厂商:瑞士奇石乐仪器股份公司Kistler Instrumente AG国别:瑞士Switzerland三、型号: 2893AK1四、技术特点及优势✓KiBox燃烧分析仪可以用于发动机台架标准稳态燃烧分析———燃烧热力学计算、示功图、爆震分析、燃烧噪声分析、压力升高率分析、瞬时放热率和累计放热率分析，并得到峰值压力、压力升高率、燃烧重心、燃烧持续期、平均有效压力、爆震强度、爆震峰值、爆震频率、燃烧循环波动、燃烧温度、发动机循环功及功率、点火正时、喷油始点终点、喷射持续期等发动机燃烧特征参数。
✓KiBox燃烧分析仪可用于发动机高瞬态工况燃烧分析，更可以用于车载燃烧分析，获得真实驾驶条件的燃烧分析和优化结果, 如海拔、沙漠、低温等条件。
✓无需光电编码器，可以将各种车载转角传感器和触发码盘信号转换为精确可靠的曲轴转角信号，并且在高瞬态的发动机工况下利用车载转角信号(e.g. 60-2、60-2-2、60-2-2-2、60-1、36-2、24-1等)获得所需要的 0.1 CA 转角分辨率✓对于磁电传感器系统基于转速进行角度误差的修正，允许对触发信号进行修正(触发信号标定的需要)，实现零相位延迟。
✓智能信号调理模块，自动识别传感器标定数据并导入。
✓提供车辆行驶条件下发动机上止点的确定。
✓同时获得角域和时域数据，并灵活切换。
✓强大的参数配置界面，独立的数据显示。
具有校验输入信号的诊断功能，自动校验参数设置的有效性。
✓基于每循环燃烧分析的操控性试验，比如扭矩响应。
✓实时的每循环燃烧效率和功率信息，例如，MFB50表示了循环间变化对燃油效率的影响；IMEP 涉及到各缸工作的稳定性及缸间平衡程度。
✓缸内压力的上升率表征了NVH质量的变化。
✓发动机起动质量试验：排放、失火、怠速平稳性。
可测试记录发动机启动前30s和发动机停机后30s的数据。

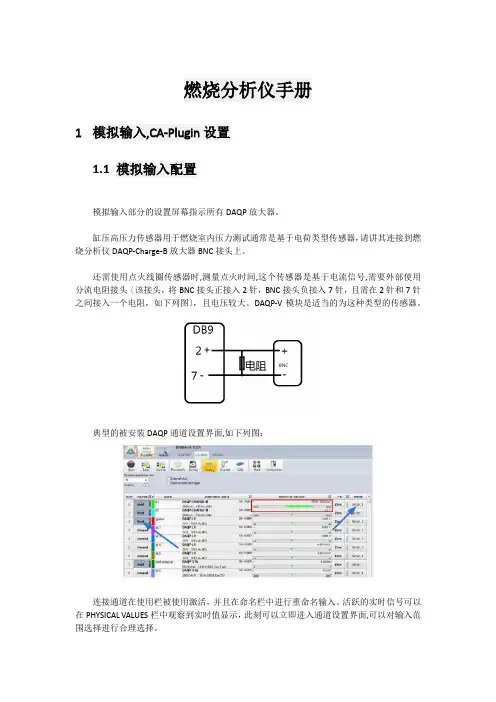

燃烧分析仪手册1模拟输入,CA-Plugin设置1.1模拟输入配置模拟输入部分的设置屏幕指示所有DAQP放大器。
缸压高压力传感器用于燃烧室内压力测试通常是基于电荷类型传感器，请讲其连接到燃烧分析仪DAQP-Charge-B放大器BNC接头上。
还需使用点火线圈传感器时,测量点火时间,这个传感器是基于电流信号,需要外部使用分流电阻接头〔该接头，将BNC接头正接入2针，BNC接头负接入7针，且需在2针和7针之间接入一个电阻，如下列图〕，且电压较大。
DAQP-V模块是适当的为这种类型的传感器。
典型的被安装DAQP通道设置界面,如下列图：连接通道在使用栏被使用激活，并且在命名栏中进行重命名输入。
活跃的实时信号可以在PHYSICAL VALUES栏中观察到实时值显示，此刻可以立即进入通道设置界面,可以对输入范围选择进行合理选择。
在通道设置中对各放大器设置，用户可以定义和扩展。
通道设置分为4步,如下列图由第一步到第四步说明进行通道设置。
第一步，放大器量程设置；第二步，通道名称和单位设置；第三步，传感器灵敏度设置〔两点法、公式法〕；第四步，显示输入值〔物理量〕和对应实际值〔工程量〕。
●输入范围可以从预定义列表选择，或手工输入。
●抗混叠过滤器应该设置为100 khz和贝塞尔模型。
高压力传感器暴露在热冲击环境下,这可能会导致信号漂移,但AC耦合方式将减少这种漂移,防止信号超过他们的输入范围。
高通滤波器的频率与输入范围相关联。
在从100pC到2000pC时为Hz，超过2000pC约0.005 Hz高通滤波器参数。
●连接传感器后后可以将耦合设置到DC模式,并点击Reset。
Reset将消除连接及长时间运行放大器内把引起和产生的内部静电，将信号只调回到0。
●点火线圈传感器设置，仍遵循上述的四步方法，量程只需满足要求即可，可以无需设置灵敏度参数，因为，此传感器主要关注的是，点火时间，而非电流大小。
1.2CA-Plugin设置模拟输入设置后,我们必须选择燃烧分析插件设置,并添加计算模板。
