模块七 CRH2动车组制动系统

制动功能及作用
（1）常用· 快速制动· 耐雪制动
是优先或用再生制动力，如制动力还不够就用空气制动来补充而 优先控制Ｔ车的延迟充气，这种一系列的控制做为１Ｍ１Ｔ组件
Ｔｃ车
Ｍ车
BOU
BOU
CI
BOU
DV
DV
司机制动控制器
电气 光纤 空气压压力 油压
车辆信息控制装置 (中枢装置)
车辆信息 终端设备
车辆信息 主变换装置（CI） 终端设备
并在每轴设置一个带停放制动缸的基础制动装置。
（1）常用·快速制动·耐雪制动 通过操作驾驶台的设定开关以及各个单元（TC 车）的配电盘开关来进行工作，制动力保持一定，与速度无关，和常用、非常制动是不 同的。

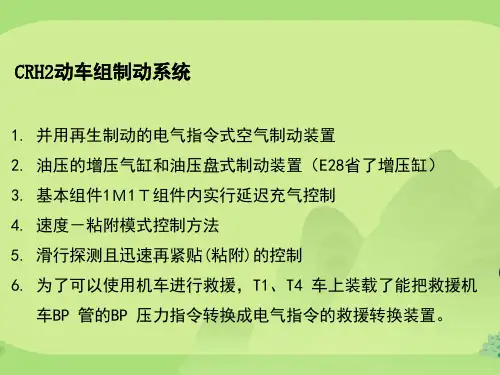

速度－粘附模式控制方法
5 倍的制动力，操作司机制动控制手柄以及减速减不到闭塞区间设定的速度的情况下，接受ATP的指令动作。 为了防止降雪时制动盘和闸瓦之间进雪,轻轻压紧闸瓦,以封闭闸片和制动盘之间的间隙为目的而装备的。 在1、4、5、8 车设有停放制动控制装置，满足动动车组在定员载荷下能在20‰的坡度上停放，并具有不小于1. 常用制动力分为1～7N，进行延迟控制。 CRH2动车组制动系统 在列车分离，MR 压力下降，手柄“取出位”动作。 （6）停放制动（仅E28加装） 另外，具备随载荷变化调整制动力的功能，无论车辆的质量如何，都可保持一定减速度的控制。
另外，具备随载荷变化调整制动力的功能，无论车辆的质量如何，都可保持一定减速度的控制。
油压的增压气缸和油压盘式制动装置（E28省了增压缸） 在列车分离，MR 压力下降，手柄“取出位”动作。
（4）制动控制装置
（5）主要部件布置
司机制动 控制器
制动控制 装置
电动空气 压缩机

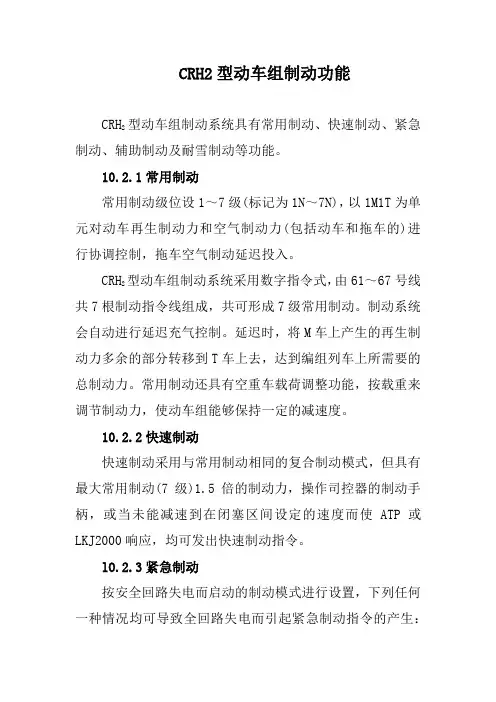

CRH2型动车组制动功能CRH2型动车组制动系统具有常用制动、快速制动、紧急制动、辅助制动及耐雪制动等功能。

10.2.1常用制动常用制动级位设1～7级(标记为1N～7N)，以1M1T为单元对动车再生制动力和空气制动力(包括动车和拖车的)进行协调控制，拖车空气制动延迟投入。

CRH2型动车组制动系统采用数字指令式，由61～67号线共7根制动指令线组成，共可形成7级常用制动。

制动系统会自动进行延迟充气控制。

延迟时，将M车上产生的再生制动力多余的部分转移到T车上去，达到编组列车上所需要的总制动力。

常用制动还具有空重车载荷调整功能，按载重来调节制动力，使动车组能够保持一定的减速度。

10.2.2快速制动快速制动采用与常用制动相同的复合制动模式，但具有最大常用制动(7级)1.5倍的制动力，操作司控器的制动手柄，或当未能减速到在闭塞区间设定的速度而使ATP或LKJ2000响应，均可发出快速制动指令。

lO.2.3紧急制动按安全回路失电而启动的制动模式进行设置，下列任何一种情况均可导致全回路失电而引起紧急制动指令的产生：(1)总风压力下降到规定值以下；(2)列车分离；(3)检测到制动力不足；(4)操作紧急制动按钮，使紧急电磁阀失电；(5)换端操纵，手柄置于(钥匙)拔取位。

以上的紧急制动使各车按不同速度范围产生纯空气制动作用：在列车速度处于308(160～200km/h范围内实施相对较低的减速度；在160km/h以下速度范围内实施相对较高的减速度，但紧急制动不具有空重车载荷调整功能。

10.2.4辅助制动在制动装置异常、制动指令线路断线及传输异常时可启用电气指令式的辅助制动，能产生相当于3级、5级、7级常用制动及快速制动的空气制动。

操作司机控制台上的辅助制动模式发生器(SBT)开关和头车配电盘内辅助制动模式发生器(ASBT)开关可以产生辅助制动。

但辅助制动与列车速度的快慢无关，即所发出的制动力的大小也不随列车速度和列车质量的改变而改变，只发出预定的制动力。

CRH2动车组制动系统特性分析发布时间：2023-02-07T05:08:53.320Z 来源：《中国科技信息》2022年第9月第17期作者：邵国春王同坤付国祥魏成龙[导读] 本文将围绕CRH2动车组制动系统结构组成与应用原理进行分析讨论，邵国春王同坤付国祥魏成龙中车青岛四方机车车辆股份有限公司山东省青岛市 266000摘要：本文将围绕CRH2动车组制动系统结构组成与应用原理进行分析讨论，深入研究CRH2动车组制动系统特性，以此提高该制动系统的普及程度，使列车在高速行驶的过程中保持极高的牵引力功率及制动能力，降低安全事故的形成几率，推动CRH2动车组的稳定发展。

关键词：CRH2动车组；铝合金车体；制动系统引言：CHR2型动车组是指我国铁路第六次大提速所打造的高速铁路，通过将日本重工企业以及中国四方机车公司订购的高速列车作为改造基础，所自主创新研发的车辆。

而制动装置则是指使列车实现制动与缓解的设备，能够完成列车减速、加速等控制。

为了确保后续提出的CRH2动车组制动系统特性分析更加准确，需要对CRH2动车组制动系统工作原理进行深入了解。

一、CRH2动车组制动系统分析 CRH2动车组制动系统的工作原理表现为：系统能够利用电气指令实现制动指令的接收与处理，驱动直通式电控制动，完成与空气制动之间的协调配合。

通常来说以上操作需要借助微机进行，而动车组车辆中的制动控制单元则主要由EP阀、空重调整阀组成。

该制动控制单元可以依照制动电信号准确计算车辆所需制动力，之后向电气制动装臵发出制动指令，再将与制动力等值信息传递至控制器当中完成相应计算，最终将与计算结果一致的数据信息反馈到中继阀，使制动缸得到足够的压力。

同时，拖车常用制动的过程中，制动装臵动作流程基本与动车一致，但由于缺少电气制动，因此可以省略电气制动与空气制动之间的有机协调，实际所需制动力则全部借助EP阀完成空气压力信号的转换，最后通过中继阀使制动缸产生足够的制动力。

CRH2型动车组制动系统故障分析改进摘要：CRH2型动车组采用空气制动和电制动联合制动的方式，并且优先采用再生制动。

电制动与摩擦制动相比，能够减少制动装置的机械磨损，延长装置的寿命，还能将列车的动能返还给电网，做到节能环保，是理想的制动方式。

而动车组在制动过程中，电制动和空气制动的分配与制动的控制制动所必需的。

关键词：制动故障；动车组；应对措施中国铁路南宁局集团有限公司配属CRH2型动车组（包括CRH2A统、CRH380A 统，简称CRH2型动车组)134组，均为8辆编组标准组。

投入运营以来，多次发生不明原因紧急制动故障停车（车载信息无故障报出)，严重干扰铁路运输秩序，危及动车组运行安全。

通过对紧急制动故障深入分析，对动车组不明原因紧急制动故障停车采取有效应对措施，提出处置建议，精准高效为现场应急处置提供技术支持。

1动车组制动控制回路原理分析1.1制动控制回路建立条件制动控制局部系统图，动车组激活蓄电池后，103线正常加压，JTRTD加压，主控ATP启机，ATP通过控制EBR继电器得失电，其触点导通或断开，进而控制JTR继电器得失电。

回路建立顺序为：103线DC100V加压→MCN2、3断路器→3#加压→JTRTD→154G2#加压→EBR触点→154G1#加压→TR(TBR同时加压)。

1.2制动触发条件分析1.2.1紧急制动EB全列紧急制动EB原理图2,153#回路主线或154#回路中某部件故障造成断线，JTR继电器失电报红。

①构成153#建立形成回路：控制集中控断路器→3#→连接切换器(MCR、EBR)→紧急B开关（压紧开关)→紧急制动断路器(153K、TR)→UVR1→UV电磁阀等②构成154#建立形成回路：接线器LJB2→154K→TDRU→紧急B开关→PBR→UVR→TThR→车端接触开关→接线器LJB2等上述某一环节非正常触发时导致制动回路无法建立，动车组输出紧急制动EB。

1.2.2紧急制动UB紧急回路从头车到尾车的153#线控制各个车的UV阀失电施加纯空气紧急制动(MON屏显示单车或全列UVR报红)。
