光耦MOC3041的接法例子“moc3041”的应用图2是带有双向晶闸管的PTZ控制的单电路图。
图中的光耦moc3041用于隔离晶闸管上的交流高压和直流低压控制信号。
其输出用于触发双向晶闸管，并选择STmicroelectronics公司的t4系列，内部集成有缓冲续流电路，不用在双向可控硅两端并联rc吸收电路，可以直接触发，电路设计比较简单。
p1。
0电机由晶闸管、交流接触器、过电流保护器和断相保护器控制。
图中只显示了带过零触发的双向晶闸管触发电路。
Moc3041是一种光耦合双向晶闸管驱动器，输入驱动电流为15mA，适用于220V交流电路。
1、moc3041的工作电流仅十余个毫安，直接驱动20瓦的功率非常勉强，不敢保证长时间工作不会烧坏，应该让3041驱动97a6的可控硅，再用可控硅驱动电磁阀。
2.实践证明，当51单片机驱动PNP管时，当工况接近临界点时，PNP管将连续关闭。
原因如下：（1）端口的高电平不是严格的VCC电压，而是略低于VCC。
这个稍低的电压足以为Q1形成非常小的偏置电压VBE。
虽然电压远低于0.7V，但在被三极管放大后，它会导致Q1集电极产生非常小的电流，尽管电流不足以使led用肉眼发光能看到的亮光，但是在密封的光耦合器内，却能够导致光耦合区工作；（2）pnp管要比npn极管有更大的穿透电流，即：在基极b完全断开的情况下，集电极仍然有极小的电流存在。
基于以上两点，本电路的设计存在不足，改进方法如下：1。
在moc3041和空气阀之间添加一个晶闸管（需要）2、建议改用npn管驱动，如果必须要用pnp管，就应该在b和e之间接一个10k左右的电阻；或者在发射极串入一个二极管，以起到钳位作用，即保证pnp管能可*关断；或者干脆将耦合器的1和2脚改接在发射极，并让集电极通过电阻接地。
1.不建议使用3041直接驱动电磁阀。
增加晶闸管是非常必要的。
2.可以用单片机直接驱动3041。
3、用2k电阻能可*驱动，因为内部的光耦合几乎是100%的耦合，只要微弱发光即可。

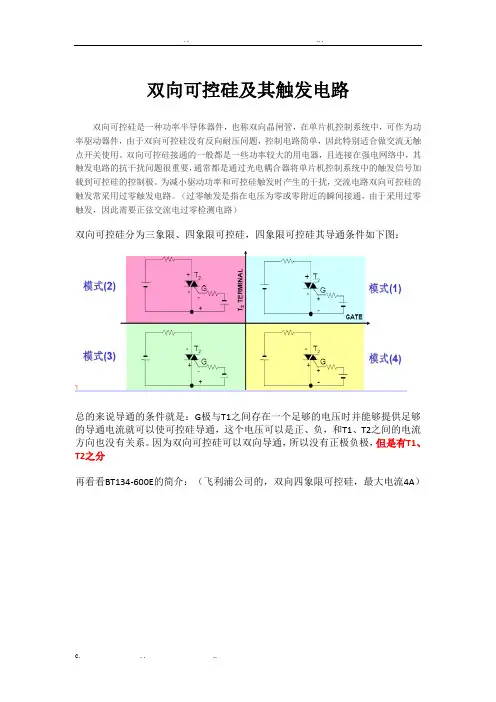

双向可控硅及其触发电路双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
（过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发，因此需要正弦交流电过零检测电路）双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通，这个电压可以是正、负，和T1、T2之间的电流方向也没有关系。
因为双向可控硅可以双向导通，所以没有正极负极，但是有T1、T2之分再看看BT134-600E的简介：（飞利浦公司的，双向四象限可控硅，最大电流4A）推荐电路：为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us.图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B 两点电压输出波形如图2 所示。
过零触发电路电路如图3 所示，图中MOC3061 为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7 为BCR 门极电阻，防止误触发，提高抗干扰能力。
光电耦合器工作原理详细解说光电耦合器件简介光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。
光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。
当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。
对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“0”。
若基极有引出线则可满足温度补偿、检测调制要求。
这种光耦合器性能较好，价格便宜，因而应用广泛。
图一最常用的光电耦合器之内部结构图三极管接收型4脚封装图二光电耦合器之内部结构图三极管接收型6脚封装图三光电耦合器之内部结构图双发光二极管输入三极管接收型4脚封装图四光电耦合器之内部结构图可控硅接收型6脚封装图五光电耦合器之内部结构图双二极管接收型6脚封装光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。
据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。
（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。
（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。
因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。
（4）光电耦合器的回应速度极快，其回应延迟时间只有10μs左右，适于对回应速度要求很高的场合。
晶闸管调光电路晶闸管调光电路一、概述晶闸管调光电路是一种常用的家庭照明调光方式，其原理是通过改变晶闸管的导通角度来控制电流大小，从而达到调节灯光亮度的效果。
本文将详细介绍晶闸管调光电路的工作原理、电路结构、设计方法和应用场景。
二、工作原理1. 晶闸管基本原理晶闸管是一种半导体器件，具有单向导通性和双向控制性。
当晶闸管的控制极（G极）接收到一个正脉冲信号时，会使得晶闸管中的PN 结发生反向击穿，形成一个低阻态通道，使得电流能够流过。
当控制极上没有信号时，PN结处于正向偏置状态，此时晶闸管处于高阻态。
2. 晶闸管调光原理在晶闸管调光电路中，将交流电源接入到负载（如灯泡）上，并通过一个变压器将交流电源降压。
然后将一个触发器产生的正脉冲信号输入到晶闸管控制极上。
由于触发器输出的脉冲宽度和频率可以控制，因此可以通过改变脉冲信号的宽度和频率来控制晶闸管的导通角度，从而调节负载电流大小，实现灯光亮度的调节。
三、电路结构晶闸管调光电路主要由以下几部分组成：1. 降压变压器降压变压器是将交流电源降压到适合负载使用的电压水平。
在晶闸管调光电路中，通常采用单相降压变压器或双相中心点降压变压器。
2. 晶闸管控制电路晶闸管控制电路包括触发器、计时器、比较器等模块。
触发器产生正脉冲信号，计时器控制脉冲宽度和频率，比较器将计时器输出的信号与一个参考信号进行比较，并将结果反馈给触发器。
3. 晶闸管驱动电路晶闸管驱动电路是将控制信号转换为适合晶闸管导通的信号。
通常采用放大、隔离、整形等技术来实现。
4. 负载负载是晶闸管调光电路中需要调节的对象，通常为灯泡、荧光灯等。
四、设计方法1. 计算变压器参数在设计晶闸管调光电路时，首先需要计算变压器的参数。
变压器的输入电压为220V，输出电压根据负载需求进行选择。
例如，如果负载为50W的灯泡，输出电压可以选择为12V。
此时变比为220:12=18.3:1。
2. 选择晶闸管型号在选择晶闸管型号时，需要考虑其额定电流和额定电压。
