2）什么是化工设计？它包括哪些内容？
化工设计是把一项化工过程从设想变成现实的一个建设环节，涉及政治、经济、技术；资源、产品、市场、用户、环境；国策、标准、法规；化学、化工、机械、电气、土建、自控、安全卫生、给排水等专业和方方面面，是一门综合性很强的技术科学。
化工设计的主要内容前已述及，此处略。
3）化工工艺设计包括哪些内容？（此题考过，请记住）
水源地、排水及厂外各种管线可能走向勘探
现场环境污染状况
确定铁路专用线的接轨地点和进线走向，建造码头的适宜地点，公路的连接和工厂的主要出入口位置
工程地质现象（溶洞、滑坡）的实地调查
（3）选出几种方案，编写报告。（个人感觉三个阶段的内容了解即可）
1）厂址选择的主要影响因素（本章思考题1）
a）原料b）能源c）水资源d）运输条件e）环境影响
1.项目建议书的目的
（确立工程项目，为决策者提供投资方向）
2.项目建议书的内容：
（1）项目名称
（2）项目内容
（3）工艺技术来源
（4）产品市场
（5）环境保护和劳动定员
（6）原材料来源及外协条件
（7）投资估算及资金筹措（偿还能力的大体测算，利用外资项目要说明利用外资的可能性）
（8）项目大致进展（项目实施规划设想）
QB轻工业行业标准DB31上海市地方标准
ASPEN的全称：AdvanEngineering
第二章化工设计的阶段、类型及主要工作顺序
一基本分类（本章思考题1，即化工设计有几种类型？如何进行分类？）
补充：对于工程项目，又可分为三类，1前期工作（厂址选择、项目建议书、可行性研究、设计任务书）2初步设计，3详细设计（施工图设计）
厂址选择步骤
（1）准备工作----确定选厂指标的主要内容
选址指标的主要内容
产品方案基本的工艺流程工厂的组成。
原材料、燃料的品种、数量、来源。
公用系统工程的量和参数。
理想的总平面图三废量、性质。
工厂职工人数。
发展的趋向。
（2）选址的现场工作
周围地区工厂和居民点分布状况和协调要求
现场基本区划的可能方案
厂区历史上洪水淹没情况
四设计人员应具有的基本素质（本章思考题4）
1具有丰富的工程经验和扎实的化工基础理论知识
2充分了解本工艺过程，掌握现代化的设计工具和化工单元操作最新发展动态
3熟知本专业与其他相关专业的关系
4掌握国家的最新政策方针
5熟知设计使用的标准规范及变化。
6具有高度的责任感。
本章思考题
1）化工的涵义是什么？
化学工业、化学工程、化学工艺学、化工单元操作等术语的简称，通常指化学工业或化学工程。
3）方案比较
抓住重点、解决主要矛盾、满足主要条件、
而且利多于弊者为所选择的合理厂址方案。
在工程技术、建设投资、经营费用三方面比较
三.可行性研究
可行性研究内容（本章思考题2.2）
（1）总论
（2）市场情况及工厂规模
（3）资源、原材料、能源及其主要公用设施情况
（4）建厂条件及厂址方案
（5）项目的技术方案
（6）环境保护
计算
分析
改错
第一章绪论
一化工设计的含义及其目的意义
1工程的含义：将作为原料的自然产物或农作物制成生活资料和生产资料的过程，称为工业制造过程，而研究工业制造过程的学科称为工程学。
化学工程：运用化学的方法或手段来研究工业制造过程，同时研究此制造（生产）过程的共同规律、摸索最佳的工艺条件、解决规模放大和大型化生产中出现的诸多工程技术问题。
1.12成本估算财务（企业）、经济（国民经济）及社会效益评价
国民经济评价成本、财务
社会效益评价对环境，节能，提高当地科技水平，发展地区经济，节约劳力，提供就业机会，对国防和工业配置。
企业财务全部资金流量表，销售利润计算表，财务平衡表，投资利润率，收益率，利税率，投资回收期，内部收益率，借贷偿还期。
1.13评价结论综合运用上述分析及数据，对工程项目作出简要评价结论、存在的问题、建议及实施条件。
要求概念设计人员具备
丰富的工程经验
熟悉研究过程和方法
合理指导过程研究
•中试装置设计
任务1验证基础研究得到的规律
2考察从小试到中试的放大规律
3进行在实验室无法进行的研究项目
中试装置设计应注意事项
1在满足下列条件下，应尽量小：
a能满足试验任务。
b设备、仪表、管件选型容易。
2应选在同类生产装置的老厂内。
3力求避免全流程。
（9）初步技术经济评价（经济效益和社会效益）
3.编制要点：
（1）阐明工艺技术路线
（2）厂址设置地的基本条件
（3）市场情况
（4）投资匡算
（5）经济效益的基本估算
化工设计各个阶段完成的图纸和表格
本课程所要求重点掌握的是工程设计，现对工程设计的各阶段现分述如下：
前期工作：略
初步设计：（一）总论
图纸：全厂工艺总流程图、全厂物料平衡图、工厂鸟瞰图（必要时）等。
1.4建厂条件及厂址方案
1.5工艺技术方案
1.5.1工艺技术方案的选择
国内外工艺技术概况，技术方案比较，推荐的技术方案说明。
1.5.2物料平衡和消耗定额
原料、燃料、动力消耗定额与国际先进水平的比较。
主要设备选型：
提出大型、超限设备的名称，提出设备的国内外分交方案或与国内外厂商合作制造方案。
1.6自动化水平
前已述及，此处略。
标准（分类，常用的几个（我记得老师有说过至少记住3-4个））
标准的制定和类型按使用范围划分有国际标准、区域标准化法》将中国标准分为国家标准、行业标准、地方标准(DB)、企业标准(QB)四级。
ISO国际标准GB国家标准HG化工行业标准
非工艺设计、设计说明书及概（预）算书等
(2)化工工艺设计
生产方法选择、工艺流程设计、工艺计算、设备设计与选型、设备布置、管道设计、对非工艺设计提条件、设计说明书及概（预）算书等
(3)非工艺设计
机械工程、土建工程、供排水工程、供配电工程、供热供汽工程、仪表及自动化、分析及卫生工程等
三化工设计的组织分工
总图运输
总图布置原则
工艺部分
总流程及工艺设计说明书，生产规模，生产方法，附工艺流程图和主要设备简图
建筑部分
辅助生产设施部分
公用工程
环保
职业安全卫生
概算
其他
3详细设计（施工图设计）
•提供详细的施工图纸，施工文字说明，主要材料汇总表，
编制精确的投资估算。
•落实设备制造单位或直接定购设备
•施工图纸：设备制造图、安装图、管道安装图、土建及结构图、供电、热、排水、自控、电信线路安装图
4中试装置形式上不一定与工业装置完全相同，但能反映工业装置的特点和规律。
•基础设计
是完整的技术软件，是技术开发阶段的研究成果。
内容
1设计基础
2工艺流程说明
3物料流程图与物流表
4带控制点管道流程图
5设备名称表和设备规格书
6对工程设计的要求
7设备布置建议图
8装置的操作说明
9装置的三废排放点和量
10自控设计说明
2化工设计的目的、意义
二化工设计的基本内容
3化工过程的基本结构
1）原料的储存
2）原料的预处理
3）进行化学反应的过程（或其他化工过程）
4）进行分离的过程
5）产品的提纯
6）产品的储存及包装
4化工企业的基本组成
1）主体工艺过程
2）公用工程设施
3）辅助工程设施
5化工设计的主要内容
(1)化工总体设计
厂址选择、总图设计、总工艺设计、
（二）技术经济
表格：包括年总成本费用估算、销售收入、流动资金估算、投资计划与资金筹措、借款还本付息计算。
（三）总图运输（略）
（四）化工工艺
主要图表：设备一览表、管道命名表、装置界区条件表、工艺流程图、物料衡算表、公用物料平衡图、工艺管道仪表流程图和公用物料分配图。
（五）布置与配管
表格：大宗管道材料和特殊元件（材料）估算表
二.设计阶段的划分（本章思考题2）：
1）凡属重要的大型企业，技术比较复杂或比较新颖的工厂，为了保证设计质量，一般可分三个阶段进行设计，即初步设计、技术设计和施工图设计三个阶段。
2）一般技术上比较成熟的中小型企业，为了简化设计，缩短设计时间，可分为二个阶段设计。二阶段设计又分二种：第一种为技术设计和施工图设计二个阶段，第二种为扩大的初步设计和施工图设计二个阶段。
3）在技术上比较简单，生产规模较小的工厂或车间，而且设计比较成熟，可直接进行一个阶段的设计，即施工图设计。
注:技术设计:在初步设计和施工图设计之间的设计阶段，解决初序（本章思考题3）
报项目建议书→审批获准→组织可研→审批获准→下达设计任务书→初步设计→获准→施工设计→设备制造、施工→现场服务→施工验收→试车→正式投产、交付生产
（7）工厂机构、管理及定员
（8）项目实施计划及进度要求
（9）企业经济和国民经济评价
（10）不确定分析
（11）结论
1.1总论
1.1.1概述
项目背景、投资的必要性和经济意义
1.1.2研究结果概要
项目研究的主要内容和论据
评价结论性意见
1.1.3存在的主要问题和意见
1.2国内外需求状况和市场预测
国内外生产能力：产品进出口情况及单价、总金额；近远期的需求和分配、消费去向

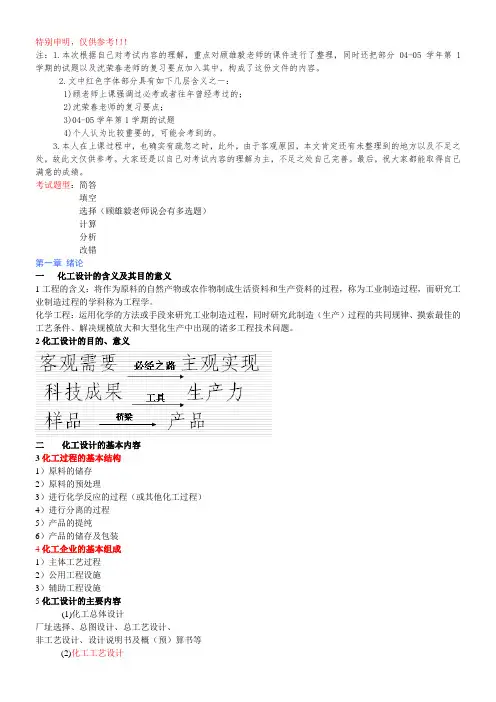

特别申明，仅供参考！！！
注：1.本次根据自己对考试内容的理解，重点对顾雄毅老师的课件进行了整理，同时还把部分04-05学年第1学期的试题以及沈荣春老师的复习要点加入其中，构成了这份文件的内容。
2.文中红色字体部分具有如下几层含义之一：
1)顾老师上课强调过必考或者往年曾经考过的；
