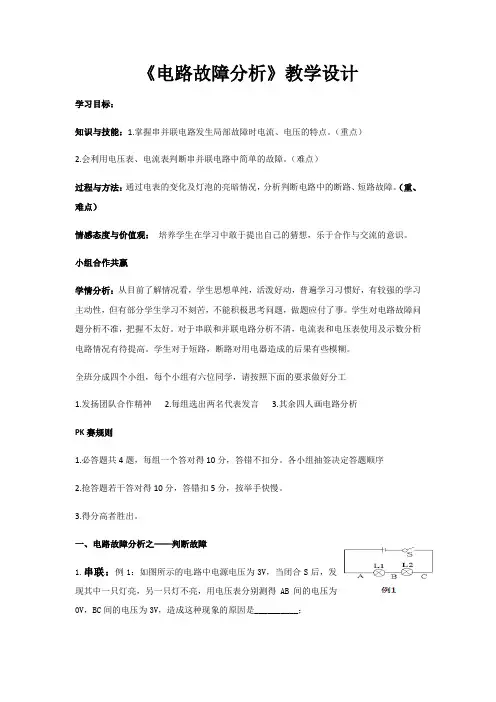

《电路故障分析》教学设计学习目标：知识与技能：1.掌握串并联电路发生局部故障时电流、电压的特点。
（重点）2.会利用电压表、电流表判断串并联电路中简单的故障。
（难点）过程与方法：通过电表的变化及灯泡的亮暗情况，分析判断电路中的断路、短路故障。
（重、难点）情感态度与价值观：培养学生在学习中敢于提出自己的猜想，乐于合作与交流的意识。
小组合作共赢学情分析：从目前了解情况看，学生思想单纯，活泼好动，普遍学习习惯好，有较强的学习主动性，但有部分学生学习不刻苦，不能积极思考问题，做题应付了事。
学生对电路故障问题分析不准，把握不太好。
对于串联和并联电路分析不清，电流表和电压表使用及示数分析电路情况有待提高。
学生对于短路，断路对用电器造成的后果有些模糊。
全班分成四个小组，每个小组有六位同学，请按照下面的要求做好分工1.发扬团队合作精神2.每组选出两名代表发言3.其余四人画电路分析PK赛规则1.必答题共4题，每组一个答对得10分，答错不扣分。
各小组抽签决定答题顺序2.抢答题若干答对得10分，答错扣5分，按举手快慢。
3.得分高者胜出。
一、电路故障分析之——判断故障1.串联：例1：如图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是__________；总结1：串联电路某用电器短路,则该用电器两端电压为______且不工作, 电路中电流变大,甚至超过量程，其它用电器也可能烧坏.练1.如图的电路中，电源电压为6V。
当开关闭合时，只有一只灯泡发光，且电压表V的示数为6伏。
产生这一现象的原因可能是( )A.灯L1短路。
B.灯L2短路。
C.灯L1断路。
D.灯L2断路2.并联：例2：如图所示，电源电压不变，闭合开关，灯L1和L2都正常发光，若将图中的电压表换成电流表，发生的现象是: ____ 。
练2.如图所示的电路中，电源电压恒定，电阻R1 =R2．当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（）A．R1短路B．R1开路C．R2短路D．R2开路总结2：并联电路中,某条支路短路, 则整个电路都会_____，电流表和电源烧坏,灯泡不工作例3：如图所示的电路中，当闭合开关S后，发现两灯均不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针则有明显偏转.该电路中的故障可能是（）A.电流表坏了B.灯泡L1的灯丝断了C.两个灯泡都开路D.灯泡L2的灯丝断了总结3：在串联电路中，用来表示电路存在断路的词语如：“电流表指针为0（或电流表不发生偏转”、“两灯均不亮”等。
九年级上册物理（电路故障分析）专项训练（原卷版）注意：训练范围：苏科版九年级下册第14章。
1、电压表与哪个元件并联，则其测量的就是哪个元件两端的电压；判断复杂电路中电压表的测量对象时，一般要利用“移线法”，适当移动电路中某些导线，以达到清楚地判断电压表测量对象的目的。
2、判断某位置未知电表类型的方法：（1）假设法：随意假设某处的电表类型,再判断该假设是否符合要求。
（2）直接判断法：根据电表的使用方法直接判断。
3、选择型电路故障题可用排除法解答；解题时应逐一分析每一个选项是否与题中出现的现象相吻合。
4、填空型电路故障题可用分析法解答；解题时应逐一分析每个元件是否有短路或断路的可能性。
一、选择题。
1．（2022•盐城）如图所示是小明设计的模拟调光台灯电路。
闭合开关后，灯泡不亮，电流表无示数，电压表有示数，小明检查后发现有一处故障，该电路的故障可能是（）A．电流表断路B．电压表短路C．铅笔芯断路D．灯泡断路2．（2021秋•武冈市期末）在如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（）A．灯L2断路B．灯L1和L2均断路C．灯L1断路D．灯L1和且L2均短路3．（2022秋•沙坪坝区校级月考）如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后。
发现电路中只有一个电表的示数变大，且故障只发生在电阻R1或R2上，其他元件仍保持完好，为判断故障，将电流表A与R1位置互换，则下列说法正确的是（）①互换后，电流表A示数不变，电压表V示数变大，R1短路②互换后，电流表A示数变大，电压表V示数不变，R2断路③互换后，电流表A示数不变，电压表V示数变大，R2短路④互换后，电流表A示数不变，电压表V示数不变，R2断路A．①④B．②④C．③D．③④4．（2022•呼和浩特）如图所示，小嫒同学设计了一个简单的“调光电路”。
