云南电力调度控制中心调度用语规范化细则一、制定本细则的目的调度用语是电网调度工作的重要载体和基本工具，调度指令的下达、接受、执行以及其它调度信息的传递均通过调度、运行人员使用调度用语来完成。

因此，对电网调度用语进行必要的规范化，避免因调度用语的随意性、个人表达习惯以及地域语言差异导致调度信息传递的失真、错误，甚至导致电网事故是电网调度工作发展的客观要求。

因此，云南电力调度控制中心组织编写了《云南电力调度控制中心调度用语规范化细则》，以进一步夯实云南中调调度工作安全基础，满足大型现代化电网的调度工作需要。

二、本细则中调度用语的规范原则1.本细则规范的电网调度用语严格遵守《中国南方电网调度管理规程》、《云南电网调度管理规程》中的相关规定的要求；2.调度用语中的术语部分严格使用《云南电网调度管理规程》中的调度术语；3.调度用语规范化遵循精确、避免歧义、实用、规范、简洁的要求，并综合考虑现有语言习惯和口语化；4.云南中调下级调度单位包括中调直调发电厂、变电站、地调、集控站和现场投产联系人等，本细则中主要以变电站为例；5.调度的时间用语使用“24小时制”；6.本细则中规范的调度用语只是电网调度工作中最常用的用语，并不能涵盖实际调度工作中的所有用语，在使用本细则以外的调度用语也必须严格遵守《云南电网调度管理规程》中的相关规定的要求，并力求达到用语准确、规范、简洁的要求。

三、电网调度用语规范化细则3.1电网调度用语分类电网调度用语包括调度指令和调度业务联系。

1)调度指令包括：下令、回令；2)调度业务联系包括：申请、许可、通报、通知、汇报、配合、委托、落实等；3.2调度命令3.1.1 电气操作指令3.1.1.1中调向变电站下达电气操作指令1)下令云南中调：你好，中调XXX。

受令单位：你好， XXXkVXX变电站值班长XXX。

云南中调：现在下令你操作“将XXXkVXXX断路器由XXX状态转为XXX状态”。

受令单位：XX点XX分，中调下令操作“将XXXkVXXX断路器由XXX状态转为XXX状态”。

电力系统运行调度操作术语说明电力系统运行调度操作术语说明编术 语 含 义 1 设备停电 运行的电气设备，经闸刀隔离后使设备2 设备停役 在运行或备用中的设备经调度操作后，停止运行及备用，进行检修、试验或其他工作3 设备复役 设备检修完毕，具备运行条件，经调度4 设备试运行 检修后或新投产的设备投入系统运行进行必要的试验与检查，并随时可能停止运行。

5 开工时间检修工作负责人向有关工作许可人办好许可工作手续时，这个时间为开工时间。

6 完工时间检修工作负责人向有关工作许可人汇报检修工作结束的时间为完工时间。

7 持续停役时间从停役到复役的持续时间。

8 停役时间 锅炉从发出MFT 讯号的时间算起，汽机主汽门关闭时间算起，从主开关断开时算起。

线路、主变等电气设备从各端做好保安接地时算起。

9 复役时间锅炉从锅炉点火时间算起，汽机从冲转时间算起。

汽机指发电机主开关合上时。

线路、主变等电气设备指汇报工作结束时。

机组复役从发电机并网时间算起。

10 线路（或变压器）潮流指××线路（或×号主变××千伏侧）的电流、有功、无功。

有功、无功从母线送向设备的为正（写：P-jQ）。

反之设备送向母线的为负（写：-P+jQ）。

联络线、联络主变有正、负。

11 过负荷 线路、主变等电气设备的电流超过运行限额。

12 有功出力 指发电设备的有功出力（单位：千瓦）。

13 无功出力 指发电设备的无功出力（单位：千瓦）。

14 紧急备用 设备存在某些缺陷，只允许在紧急需要时，短时期运行，并经有关领导批准。

15 进相运行 发电机或调相机力率超前。

16 滞相运行 发电机或调相机力率滞后。

17 空载 变压器或线路在运行状态，但没有负荷。

18 过载 变压器或线路所载负荷已达到限额。

19 运行状态 是指设备的闸刀及开关都在合上位置，即将电源至受电端间的电路接通（包括辅助设备如压变、避雷器等）。

20 热备用状是指设备只靠开关断开，而闸刀仍在合态 上位置。

QB/YW云南电网公司发布目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 职责 (1)5 内容与方法 (2)5.1调度自动化系统技术指标 (2)5.2电厂考核指标 (3)5.3技术指标相关计算公式如下： (3)6 检查与考核 (6)前 言本标准根据《电力法》和《中国南方电网有限责任公司电力技术监督管理办法（试行）》（生[2004]5号）、《关于发电厂并网运行管理的意见》（电监市场[2003]23号）结合原电力工业部电安生[1996]430号文颁发的《电力工业技术监督工作规定》，并在原《云南电网调度自动化技术监督实施细则》的基础上修订而成。

本标准发布实施后，原公司的《云南电网220kV电压等级联络变电站直流系统双重化配置原则》予以废止。

本标准由云南电网公司生产技术部提出并归口。

本标准起草部门：电力调度中心。

本标准主要起草人：左晓铮、程旻、翟海燕、吴琛、陈荣、周莉莉、刘玲、袁得君、徐武祥。

本标准主要审核人：赵建宁、佀蜀明、韩锐锋、赵炳松、杨强、文华、洪波、向泽江、曹云川、张洪涛、田勇、何宝泉、郑增泰、王绍曦以及各发供电单位的专业技术人员。

本标准由廖泽龙批准。

本标准由云南电网公司生产技术部负责解释。

调度自动化技术监督实施细则1 范围为全面贯彻执行国家、行业的有关标准、规程、规定，做好电力技术监督工作，加强电网调度自动化管理，保证电网的安全运行，维护电气安全使用环境，保护发、供、用各方的合法权益，制定本实施细则。

本实施细则适用于云南电网公司及所属各供电（电业）局、控股公司、并入云南电网的各发电企业、地方电网、重要电力用户调度自动化技术监督的实施管理。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

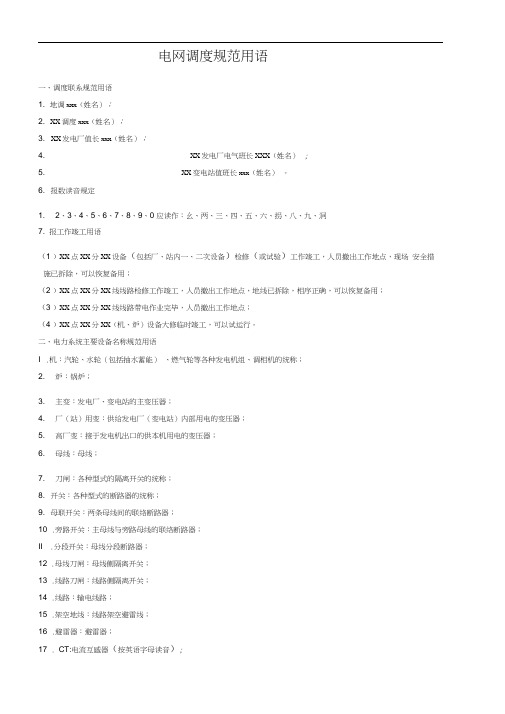

电网调度规范用语一、调度联系规范用语1. 地调xxx（姓名）；2. XX调度xxx（姓名）；3. XX发电厂值长xxx（姓名）；4. XX发电厂电气班长XXX（姓名）;5. XX变电站值班长xxx（姓名）。

6. 报数读音规定1. 2、3、4、5、6、7、8、9、0 应读作：幺、两、三、四、五、六、拐、八、九、洞7. 报工作竣工用语（1 ）XX点XX分XX设备（包括厂、站内一、二次设备）检修（或试验）工作竣工，人员撤出工作地点，现场安全措施已拆除，可以恢复备用；（2 ）XX点XX分XX线线路检修工作竣工，人员撤出工作地点，地线已拆除，相序正确，可以恢复备用；（3 ）XX点XX分XX线线路带电作业完毕，人员撤出工作地点；（4 ）XX点XX分XX（机、炉）设备大修临时竣工，可以试运行。

二、电力系统主要设备名称规范用语I .机：汽轮、水轮（包括抽水蓄能）、燃气轮等各种发电机组、调相机的统称；2. 炉：锅炉；3. 主变：发电厂、变电站的主变压器；4. 厂（站）用变：供给发电厂（变电站）内部用电的变压器；5. 高厂变：接于发电机出口的供本机用电的变压器；6. 母线：母线；7. 刀闸：各种型式的隔离开关的统称；8. 开关：各种型式的断路器的统称；9. 母联开关：两条母线间的联络断路器；10 .旁路开关：主母线与旁路母线的联络断路器；II .分段开关：母线分段断路器；12 .母线刀闸：母线侧隔离开关；13 .线路刀闸：线路侧隔离开关；14 .线路：输电线路；15 .架空地线：线路架空避雷线；16 .避雷器：避雷器；17 . CT:电流互感器（按英语字母读音）;18 . PT:电感式电压互感器（按英语字母读音）;19 . CVT电容式电压互感器（按英语字母读音）20 •电容器：并联补偿电容器；21 •串联电抗器：串联电抗器；22 •低抗：变压器低压侧并联电抗器；23 .结合滤波器：结合滤波器；24 .耦合电容器：耦合电容器；25 •阻波器：阻波器；26 •消弧线圈：消弧线圈；27 •保护：电力系统的继电保护装置；28 .自动装置：电力系统安全自动装置。

电力系统调度管理规范引言电力系统调度管理是指对电力系统的运行状态、负荷需求以及电力供应进行技术和经济分析，并制定相应的运行控制策略，以保证电力系统的安全、稳定和经济运行。

电力系统调度管理规范是为了确保电力系统调度工作的科学性、规范性和高效性而制定的一系列管理规程和标准。

本文将从调度命令的发布、调度指挥与操作、信息交互与共享、运行控制与调度优化等方面，对电力系统调度管理规范进行论述。

一、调度命令的发布调度命令的发布是电力系统调度管理的核心环节之一。

为了确保调度命令的科学性和准确性，调度命令的发布需遵循以下规范：1. 调度命令需明确表述运行目标和指令内容，确保准确传达给运维人员；2. 调度命令需根据实际情况具体分工，明确指定责任人，并规定执行时限；3. 调度命令需及时准确地传达给相关部门和人员，避免出现信息传递延误的情况。

二、调度指挥与操作调度指挥与操作是电力系统调度管理的具体执行过程。

为了确保调度指挥与操作的高效性和规范性，需遵循以下规范：1. 调度指挥与操作需基于对电力系统运行状态的准确把握，依据相关数据和模型进行分析和决策；2. 调度指挥与操作需严格按照预先制定的工作程序进行，确保各项操作有序进行；3. 调度指挥与操作需与各级调度中心、电力企业、电力用户等各方进行紧密合作，共同推动调度工作的顺利进行；4. 调度指挥与操作需对系统异常情况有快速反应能力，并制定相应的临时应急方案。

三、信息交互与共享信息交互与共享是电力系统调度管理的基础条件之一。

为了确保信息交互与共享的高效性和安全性，需遵循以下规范：1. 信息交互与共享需建立统一的信息平台和标准接口，实现各个系统之间的数据互联互通；2. 信息交互与共享需对敏感信息进行保护，确保信息的安全和可靠性；3. 信息交互与共享需建立健全的数据采集、存储、管理和更新机制，确保数据的准确性和及时性。

四、运行控制与调度优化运行控制与调度优化是电力系统调度管理的目标之一，旨在实现电力系统的高效、安全、稳定运行。

1 总则1.1 为加强和规范电力调度管理，保障电网安全、优质、经济运行，根据国家有关法律、法规，以《中国南方电网电力调度管理规程》和《云南电网调度管理规程》为指导，结合昆明地区电网的实际特点制定本规程。

1.2 昆明地区电网（以下简称昆明电网）是指在昆明地区并入电网的发电、供电（输电、变电、配电）、用电等一次设备和保证这些设备正常运行所需的继电保护、安全自动装置、电力通信、调度自动化等二次设备构成的统一整体。

1.3 本规程所称电力调度，是指电力调度机构对所辖电网运行进行的组织、指挥、指导和协调。

包括调度、运行方式、继电保护定值、调度自动化等专业管理工作。

1.4 昆明电网实行统一调度、分级管理，任何单位和个人不得非法干预电力调度工作。

1.5 昆明电网内各单位制定的规程、规定均不得与本规程相抵触。

1.6 与昆明电网运行有关的各级电力调度机构和发电、供电、用电等单位应遵守本规程。

非调度系统人员凡涉及昆明电网调度运行有关工作的也应遵守本规程。

2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。

凡注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程。

凡未注明日期的引用文件，其最新版本适用于本规程。

《中华人民共和国电力法》《电网调度管理条例》《电力监管条例》—1—QB/YWKM104-01-2009《电网运行准则》《中国南方电网电力调度管理规程》《云南电网调度管理规程》3 调度系统及调度管辖范围3.1 调度系统包括各级调度机构和电网内的发电厂、变电站、用户配电系统等的运行值班单位。

集控站属于变电站的异地值班形式。

3.2 昆明电网调度机构分为地调和县（区）调两级调度，分别对各自管辖范围内的电网运行设备行使调度职责。

依次为：昆明供电局调度所（简称“地调”，其中主网调度简称“主调”；配网调度简称“配调”）、县级电网调度机构（简称“县调”）、昆明供电局东川分局调度机构（简称“区调”）。

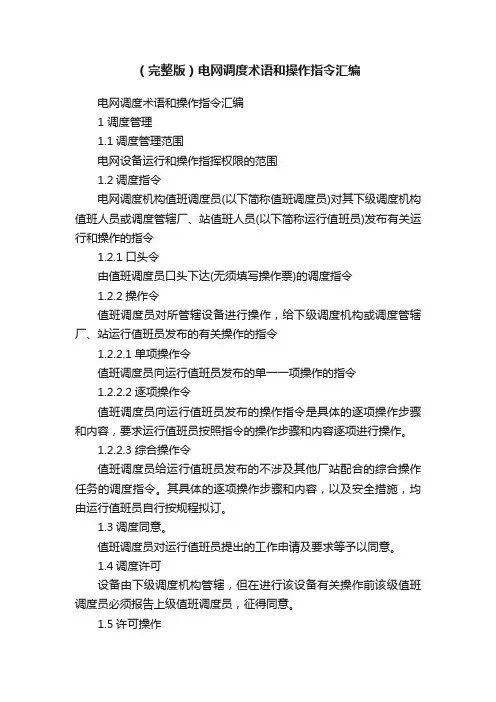

（完整版）电网调度术语和操作指令汇编电网调度术语和操作指令汇编1 调度管理1.1调度管理范围电网设备运行和操作指挥权限的范围1.2调度指令电网调度机构值班调度员(以下简称值班调度员)对其下级调度机构值班人员或调度管辖厂、站值班人员(以下简称运行值班员)发布有关运行和操作的指令1.2.1口头令由值班调度员口头下达(无须填写操作票)的调度指令1.2.2操作令值班调度员对所管辖设备进行操作，给下级调度机构或调度管辖厂、站运行值班员发布的有关操作的指令1.2.2.1单项操作令值班调度员向运行值班员发布的单一一项操作的指令1.2.2.2逐项操作令值班调度员向运行值班员发布的操作指令是具体的逐项操作步骤和内容，要求运行值班员按照指令的操作步骤和内容逐项进行操作。

1.2.2.3综合操作令值班调度员给运行值班员发布的不涉及其他厂站配合的综合操作任务的调度指令。

其具体的逐项操作步骤和内容，以及安全措施，均由运行值班员自行按规程拟订。

1.3调度同意。

值班调度员对运行值班员提出的工作申请及要求等予以同意。

1.4调度许可设备由下级调度机构管辖，但在进行该设备有关操作前该级值班调度员必须报告上级值班调度员，征得同意。

1.5许可操作在改变电器设备的状态和方式前，根据有关规定，由有关人员提出操作项目，值班调度员同意其操作。

1.6配合操作申请需要上级调度机构的值班调度员进行配合操作时，下级调度机构的值班调度员根据电网运行需要提出配合操作申请1.7配合操作回复上级调度机构的值班调度员同意下级调度机构的值班调度员提出的配合操作申请，操作完毕后，通知提出申请的值班调度员配合操作完成情况1.8直接调度值班调度员直接向运行值班员发布调度指令的调度方式(值班调度员向将要具体执行调度指令的运行值班员发布调度指令的调度方式)1.9调度1.9.1发布指令值班调度员正式向调度所属各运行值班员发布的调度指令1.9.2接受指令运行值班员正式接受值班调度员所发布的调度指令1.9.3复诵指令运行值班员发布指令或接受汇报时，受话方重复通话内容以确认的过程。
