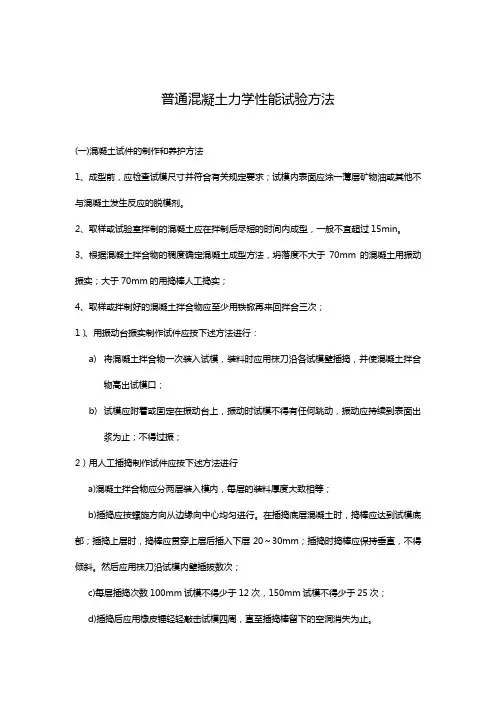

普通混凝土力学性能试验方法(一)混凝土试件的制作和养护方法1、成型前，应检查试模尺寸并符合有关规定要求；试模内表面应涂一薄层矿物油或其他不与混凝土发生反应的脱模剂。
2、取样或试验室拌制的混凝土应在拌制后尽短的时间内成型，一般不宜超过15min。
3、根据混凝土拌合物的稠度确定混凝土成型方法，坍落度不大于70mm的混凝土用振动振实；大于70mm的用捣棒人工捣实；4、取样或拌制好的混凝土拌合物应至少用铁锨再来回拌合三次；1）、用振动台振实制作试件应按下述方法进行：a)将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口；b)试模应附着或固定在振动台上，振动时试模不得有任何跳动，振动应持续到表面出浆为止；不得过振；2）用人工插捣制作试件应按下述方法进行a)混凝土拌合物应分两层装入模内，每层的装料厚度大致相等；b)插捣应按螺旋方向从边缘向中心均匀进行。
在插捣底层混凝土时，捣棒应达到试模底部；插捣上层时，捣棒应贯穿上层后插入下层20～30mm；插捣时捣棒应保持垂直，不得倾斜。
然后应用抹刀沿试模内壁插拔数次；c)每层插捣次数100mm试模不得少于12次，150mm试模不得少于25次；d)插捣后应用橡皮锤轻轻敲击试模四周，直至插捣棒留下的空洞消失为止。
5、试件成型后应立即用不透水的薄膜覆盖表面。
6、采用标准养护的试件，应在温度为20±5℃的环境中静置一昼夜至二昼夜，然后编号、拆模。
拆模后应立即放入温度为20±2℃，相对湿度为95％以上的标准养护室中养护。
标准养护室内的试件应放在支架上，彼此间隔10～20mm，试件表面应保持潮湿，并不得被水直接冲淋。
（二）立方体抗压强度试验1、试件从养护地点取出后，将试件擦试干净，测量尺寸，并检查外观。
试件尺寸测量精确至1mm，并据此计算试件的承压面积。
2、将试件安放在试验机的下压板上，试件的承压面与成型时的顶面垂直。
试件的中心与试验机的下压板中心对准，开动试验机，当上压板与试件接近时，调整球座，使接触均衡。
1．相关检测标准GB/T 50082-2009 《普通混凝土力学性能试验方法标准》GB/T 50081 《普通混凝土力学性能试验方法标准》2．主要检测仪器设备（工具）（1）冻融试验箱（2）1级精度压力试验机：（TYE-2000C型压力机，NYL-2000D型压力机）；（3）钢直尺(量程大于600mm、分度值为0.5mm)；直角尺；塞尺；（4）弹性模量测定仪（精度为0.001mm，固定架的标距为150mm）；（5）混凝土动弹性模量测定仪（6）砼抗渗仪（自动加水压）；（7）玻璃胶等密封材料；脱模装置（千斤顶）；破型装置（压力机）（8）混凝土氯离子电通量测定仪。
（9）非接触法混凝土收缩测定仪11（10）混凝土收缩仪：测量标距为540mm，装有精度为0.01mm的百分表；（11）收缩测头：由不锈钢或其他不锈的材料制作，测头顶端直径为6mm，长为40mm；（12）混凝土早期抗裂试验装置。
3．检测环境试验室环境温度为10℃～35℃。
4．检测参数抗冻性；抗渗性；抗氯离子渗透性；收缩性；早起抗裂；混凝土中钢筋锈蚀；抗压疲劳变形。
4. 检测程序和检测技术4.1 样品检查（1）检试员接收任务并领取样品和样品单，核对样品单与样品信息是否一致，检查样品数量、样品尺寸偏差和可检状态并签名确认。
若样品不符合检测要求，及时与接样员沟通，通知客户重新确认。
试件最小横截面尺寸骨料最大粒径应符合现行行业标准《普通混凝土用砂，石质量及检验方法标准》JGJ 52的规定。
并且试件应采用符合现行行业标准《混凝土试模》JG 237规定的试模制作。
（2）试件的尺寸公差应符合下列规定：①试件的承压面的平面度公差不得超过0.0005d(d为边长)；②试件的相邻面间的夹角应为90°，其公差不得超过0.5°；③试件各边长、直径和高的尺寸的公差不得超过1mm。
4.2试件的制作和养护（1）试件的制作和养护应符合现行国家标准《普通混凝土力学性能试验方法标准》GB/T 50081中的规定。
普通混凝土力学性能试验方法混凝土是建筑工程中常用的一种材料，其力学性能的测试对于工程质量的保障至关重要。
本文将介绍普通混凝土力学性能试验方法，包括抗压强度、抗拉强度、抗折强度等方面的测试方法。
首先，我们来介绍混凝土的抗压强度测试方法。
抗压强度是混凝土材料最基本的力学性能之一，通常使用圆柱体试样进行测试。
测试时，首先需要制作混凝土试样，然后将试样放入压力机中进行加载直至破坏，根据试验中的载荷和试样的尺寸计算出抗压强度值。
其次，我们将介绍混凝土的抗拉强度测试方法。
混凝土的抗拉强度通常较低，直接进行拉伸试验会比较困难，因此常采用间接方法进行测试，如钢筋混凝土梁的抗弯试验。
在试验中，通过加载梁的两端，观察梁的裂缝形态和变形情况，计算出混凝土的抗拉强度。
另外，我们还将介绍混凝土的抗折强度测试方法。
抗折强度是评价混凝土抗弯能力的重要指标，通常采用梁的三点弯曲试验进行测试。
在试验中，加载梁的两端，观察梁的变形情况，根据试验中的载荷和梁的尺寸计算出混凝土的抗折强度值。
除了以上介绍的几种常见的混凝土力学性能测试方法外，还有一些其他的测试方法，如混凝土的压缩变形性能测试、冻融循环试验等。
这些测试方法的选择应根据具体的工程需求和混凝土使用条件来确定。
总之，混凝土力学性能的测试对于评价混凝土材料的质量和性能至关重要。
通过合理选择测试方法，并严格按照标准进行测试，可以确保混凝土在工程中具有良好的力学性能，从而保障工程质量和安全。
希望本文对您了解普通混凝土力学性能试验方法有所帮助。
法GBJ81―85 主编部门：城乡建设环境保护部批准部门：中华人民共和国国家计划委员会施行日期：1986 年7 月1 日关于发布《普通混凝土拌合物性能试验方法》等三本国家标准的通知计标〔1985〕1889 号根据原国家建委（78）建发设字第562 号通知的要求，由城乡建设部中国建筑科学研究院会同有关单位共同编制的《普通混凝土拌合物性能试验方法》等三本标准，已经有关部门会审。
现批准《普通混凝土拌合物性能试验方法》GBJ80 －85、《普通混凝土力学性能试验方法》GBJ81－85 和《普通混凝土长期性能和耐久性能试验方法》GBJ82―85 等三本标准为国家标准，自一九八六年七月一日起施行。
该三本标准由城乡建设部管理，其具体解释等工作由中国建筑科学研究院负责。
出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会一九八五年十一月二十五日编制说明本标准是根据原国家建委（78）建发设字第562 号通知的要求，由中国建筑科学研究院会同各有关单位共同编制而成的。
在编制过程中，作了大量的调查研究和试验论证工作，收集并参考了国际标准和其它国内外有关的规范标准，经过反复讨论修改而成的。
在编制过程中曾多次征求全国各有关单位的意见，最后才会同有关部门审查定稿。
本标准为普通混凝土基本性能中有关力学性能的试验方法。
内容包括立方体抗压强度、轴心抗压强度、静力受压弹性模量、劈裂抗拉强度以及抗折强度等五个方法。
由于普通混凝土力学性能试验涉及范围较广，本身又将随着仪器设备的改进和测试技术的提高而不断发展，故希望各单位在执行本标准过程中，注意积累资料、总结经验。
如发现有需要修改补充之处，请将意见和有关资料寄中国建筑科学研究院混凝土研究所，以便今后修改时参考。
城乡建设环境保护部一九八五年七月第一章总则第1.0.1 条为了在确定混凝土设计特征值、检验或控制现浇混凝土工程或预制构件的质量时，有一个统一的混凝土力学性能试验方法，特制订本标准。
