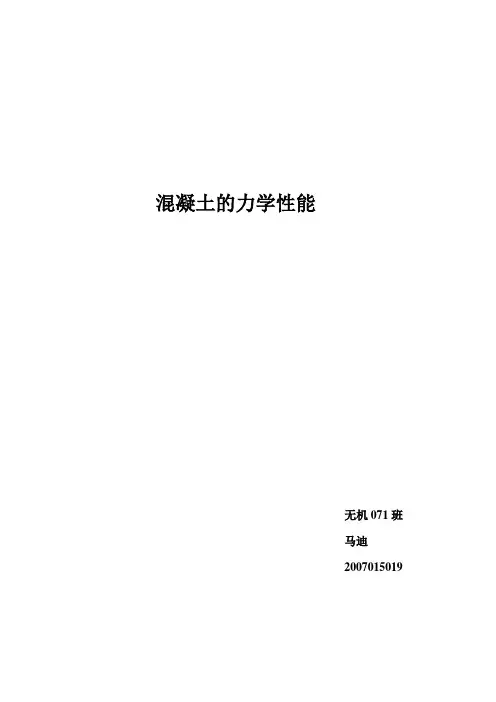

混凝土的力学性能无机071班马迪20070150191．影响混凝土强度的因素影响混凝土强度的主要因素有：（1）水泥强度与水灰比水泥是混凝土中的活性组分，其强度大小直接影响着混凝土强度的高低。
在配合比相同的条件下，所用的水泥标号越高，制成的混凝土强度也越高。
当用同一品种同一标号的水泥时，混凝土的强度主要取决于水灰比。
因为水泥水化时所需的结合水，一般只占水泥重量的２３％左右，但在拌制混凝土混合物时，为了获得必要的流动性，常需用较多的水（约占水泥重量的４０～７０％）。
混凝土硬化后，多余的水分蒸发或残存在混凝土中，形成毛细管、气孔或水泡，它们减少了混凝土的有效断面，并可能在受力时于气孔或水泡周围产生应力集中，使混凝土强度下降。
在保证施工质量的条件下，水灰比愈小，混凝土的强度就愈高。
但是，如果水灰比太小，拌合物过于干涩，在一定的施工条件下，无法保证浇灌质量，混凝土中将出现较多的蜂窝、孔洞，也将显著降低混凝土的强度和耐久性。
（2）集料的性质与数量集料的性质包括集料的几何性质、集料的力学性质，以及集料与水泥水化产物的亲和性。
只有具有一定数量的品质优良的且能与水泥较好粘结的集料，才能配制出具有较高强度的混凝土（3）养护的温度和湿度混凝土强度的增长，是水泥的水化、凝结和硬化的过程，必须在一定的温度和湿度条件下进行。
在保证足够湿度情况下，不同养护温度，其结果也不相同。
温度高，水泥凝结硬化速度快，早期强度高，所以在混凝土制品厂常采用蒸汽养护的方法提高构件的早期强度，以提高模板和场地周转率。
低温时水泥混凝土硬化比较缓慢，当温度低至0°Ｃ以下时，硬化不但停止，且具有冰冻破坏的危险。
水泥的水化必须在有水的条件下进行，因此，混凝土浇筑完毕后，必须加强养护，保持适当的温度和湿度，以保证混凝土不断地凝结硬化。
(3) 龄期在正常养护条件下，混凝土强度的增长遵循水泥水化历程规律，即随着龄期时间的延长，强度也随之增长。
最初７～１４ｄ内，强度增长较快，２８ｄ以后增长较慢。
