电线电缆主要产品型号

  • 格式：docx
  • 大小：28.88 KB
  • 文档页数：5

电线电缆主要产品型号载自QQ空间日志电线电缆主要产品型号电力电缆：RVV、BLV、BVR、BVV、BLVV、BVVB、BLVVB、RVVP、YJV、YJY、YJLV、YJLY、YJV22、YJV23、YJLV22、YJLV23、RVV、RVV22、VV、VV22、227IEC01(BV)、227IEC02(RV)、227IEC05(BV)、227IEC06(RV)、227IEC07(BV-90)、227IEC08(RV-90)、227IEC10(BVV)、227IEC52(RVV)、227IEC53(RVV)、BV、BLV、BVR、BVV、BLVV、BVVB、BLVVB、RVVP控制电缆：KVV、KVVP、KVVP2、KVV22、KVV32、KVVR、KVVRP、KYJV、KYJVP、KVVP2、KYJVP2、KYJV22、KYJV32、KYJVR、KYJVRP电梯电缆：TVVB、TVVBP、TVVBG、YTTW变频器电缆：BP-VVP、BP-VVPP2、BP-VVPPP2、BP-VVP3、BP-YJVP、BP-YJPVP、BP-YJPVP2、BP-YJVP2、BP-YJP2VP2、BP-YJP2VP、BP-YJVP2P、BP-YJVP3、BP-YJP3VP、BP-YJP3VP2、ZR-BPYJVP、ZR-BPYJVP1、ZR-BPYJVP1-2、ZR-BPYJVP3、WDZ-BPYJEP、WDZ-BPYJEP2、WDZ-BPYJEP1、WDZ-BPYJEP1-2、WDZ-BPYJEP3BP-GGP、BP-GGP2、BP-GGPP2、BP-GGP3、BP-GVFP、BP-GVFP2、BP-GVFPP2、BP-GVFP3、BP-FFP、BP-FFP2、BP-FFPP2、BP-FFP3电焊机电缆：245IEC81(YH)、245IEC82{YHF)、YH85℃、EH、YH、YHF橡套电缆：YQ-0.3/0.5、YQW-0.3/0.5、MYQ-0.3/0.5、MYQE-0.3/0.5、YZ-0.3/0.5、YZW-0.3/0.5、YC-450/750、YCW-450/750丁腈绝缘与护套电缆：YVFR、YVFRP、YFFB、YFFB-FYEFPB、YFFB-L、YFFB-JLYFFB-FJL耐高温导线：AFB、AFBP1、AF-200、AFP1-200、AF-250、AFP1-250、AYF-250、AYFP1-250耐高温防腐电缆：FF、FF22、FF32、FFP、FFP22、FFP32、FV-105、FV-105、FV-105、FVF、FVF-22、FVF-32、FG、FG22、FG32耐高温防腐控制电缆：KFF、KFFP、KFFP2、KFF2、KFFP22、KFFP2-22、KFF32、KFFP32、KFFP2-32、KFV、KFVP、KFVP2、KFVR、KFVRP、KFV22、KFVP22、KFVP2-22、KFV32、KFVP32、KFVP2-32、KFVF、KFVFP、KFVFP2、KFVFR、KFVFRP、KFVF-22、KFVFP22、KFVFP2-22、KFVF-32、KFVFP32、KFVFP2-32、KFG、KFGP、KFGP2、KFGR、KFGRP、KFG22、KFGP22、KFGP2-22、KFG32、KFGP32、KFGP2-32扁平移动电缆：YZB、YZWB、YCB、YCWB、YZGB、YCGB、YZPB、YCPB仪表信号用电缆：PVV、PYY、PYV、PVV22、PYY22、PYV22、RVV、PVVP、RVVP、YYJV、YYJVP硅橡胶绝缘耐高温、防腐、耐油电缆与控制电缆：AGR-1、AGR、AGRP、AGG-5、AGG-12、AGG-15、AGG-20、AGG-25、AGG-30、YGZB、YGVFZB、YGCB、YGVFCB、YFGCB、YGGB、YGCBP、YGCB-VFR、YGCB-VFRP、YGCB-HF46R、YGCB-HF46RP、KGG、KGGP、KGGR、KGGRP、KGVF、KGVFP计算机电缆：DJVPV、DJVP2V、DJVP3V、DJVVP、DJVVP、DJVVP3、DJVPVP、DJVP2VP、DJVPVP22、DJVP3VP3、DJVPVR、DJVP2VR、DJVP3VR、DJVVPR、DJVVP2R、DJVVP3R、DJVPVPR、DJVP2V2R、DJVPV22、DJVP2V22、DJVP3VP3R、DJVP3V22、DJVVP22、DJVVP2-22、DJVVP3-22、DJVP2VP2-22、DJVP3VP3-22耐火电缆：NH-BV、NH-BVV、NH-BVVB、NH-VV、NH-YJV、NH-VV22、NH-YJV22、NH-VV32、NH-YJV32、NH-VV、NH-KVVP、NH-KVVP2、NH-KVV22、NH-KVV32、NH-KVVR、NH-KVVRP、NH-KVVR22、NH-KVVRP222、NH-KVVP22、NH-KVVP2-22、NH-KFF、NH-KFFP、NH-KFFP2、NH-KYJV、NH-KYJVP、NH-KYJVP2、NH-KYJVP2-22、NH-KYJV22、NH-KYJV32平行集束导线：BS-JKV、BS-JKY、BS-JKLV、BS-JKLY、BS-JKV、BS-JKY、BS-JKLV、BS-JKLY、BS-JKV、BS-JKY、BS-JKLV、BS-JKLY架空电缆：JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ、JKTRYJ、JKLYJ/Q、JKLGYJ、JKLGYJ/Q 特种电缆型号说明：ZR-X：阻燃电缆NH-X：耐火电缆FS-X：防水电缆H-X：耐寒电缆GZR-X：隔氧层阻燃电缆WDNH-X：低烟无卤耐火电缆GNH-X：隔氧层耐火电缆GWDNH-X：隔氧层低烟无卤耐火电缆WDZR-X：低烟无卤阻燃电缆GWDZR-X：隔氧层低烟无卤阻燃电缆FYS-X：环保型防白蚁、防鼠电缆FYSZR-X：环保型防白蚁、防鼠阻燃电缆说明：X－表示常规的电缆型号所有电缆规格型号解释电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如用Z 代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。

无数字代表无铠装层，无外被层。

第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

;4.电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

充油电缆外护层代号含义为1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。

2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。

3.外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套。

一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。

几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米，不好取3A/平方毫米。

换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 × 电线半径（毫米）的平方× 股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方二、常用小规格线缆知识RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。

主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。

用途：仪器、仪表、对讲、监控、控制安装。

RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号，此为美国标准，近似等同于国标SYWV系列。

合集下载

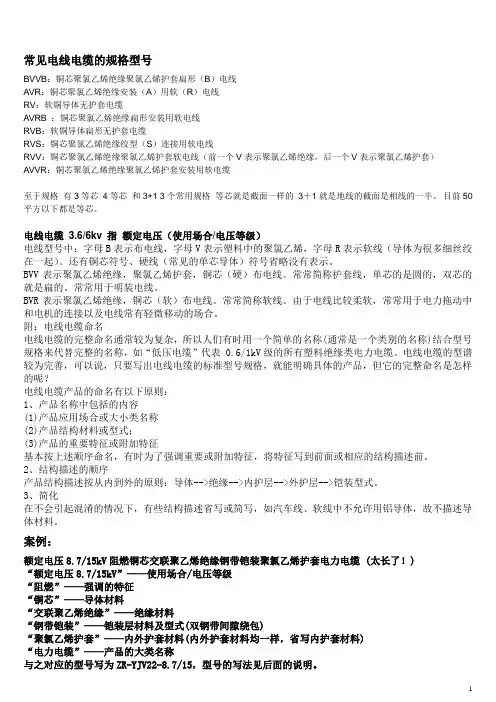

常见电线电缆的规格型号

常见电线电缆的规格型号

常见电线电缆的规格型号BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线RV：软铜导体无护套电缆AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线RVB：软铜导体扁形无护套电缆RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆至于规格有3等芯4等芯和3+1 3个常用规格等芯就是截面一样的3＋1就是地线的截面是相线的一半。

目前50平方以下都是等芯。

电线电缆 3.6/6kv 指额定电压（使用场合/电压等级）电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。

还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。

BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。

常常简称护套线，单芯的是圆的，双芯的就是扁的。

常常用于明装电线。

BVR表示聚氯乙烯绝缘，铜芯（软）布电线。

常常简称软线。

由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

附：电线电缆命名电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表 0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

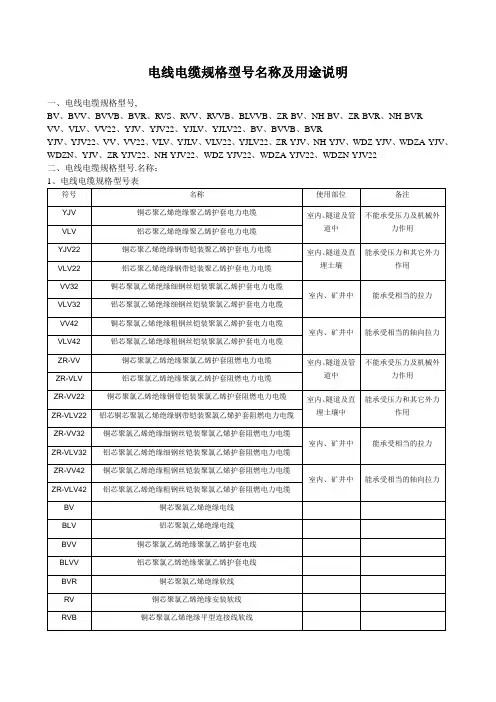

电线电缆规格型号名称及用途说明

电线电缆规格型号名称及用途说明

电线电缆规格型号名称及用途说明一、电线电缆规格型号,BV、BVV、BVVB、BVR、RVS、RVV、RVVB、BLVVB、ZR-BV、NH-BV、ZR-BVR、NH-BVRVV、VLV、VV22、YJV、YJV22、YJLV、YJLV22、BV、BVVB、BVRYJV、YJV22、VV、VV22、VLV、YJLV、VLV22、YJLV22、ZR-YJV、NH-YJV、WDZ-YJV、WDZA-YJV、WDZN、YJV、ZR-YJV22、NH-YJV22、WDZ-YJV22、WDZA-YJV22、WDZN-YJV22二、电线电缆规格型号.名称：①用途代码-不标为电力电缆，K为控制缆，P为信号缆;②绝缘代码-Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯③导体材料代码-不标为铜，L为铝;④内护层代码-Q铅包，L铝包，H橡套，V聚氯乙稀护套⑤派生代码-D不滴流，P干绝缘;⑥外护层代码⑦特殊产品代码-TH湿热带，TA干热带;⑧额定电压-单位KV3、电线电缆规格型号表有关电缆型号的问题1）SYV：实心聚乙烯绝缘射频同轴电缆2）SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程；SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构：(同轴电缆)单根无氧圆铜线物理发泡聚乙烯(绝缘) (锡丝铝) 聚氯乙烯(聚乙烯)3）信号控制电缆(RVV护套线、RVVP屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程，RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯，用途：仪器、仪表、对讲、监控、控制安装4）RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号5）KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6）RVV(227IEC52/53) 聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7）A VVR 聚氯乙烯护套安装用软电缆8）SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9）RV、RVP 聚氯乙烯绝缘电缆10）RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11）BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12）RIB 音箱连接线(发烧线)13）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14）SFTP 双绞线传输电话、数据及信息网15）UL2464 电脑连接线16）VGA 显示器线17）SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)18）SDFA VP、SDFA VVP、SYFPY 同轴电缆，电梯专用19）JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆4、RVV与KVV、RVVP与KVVP电线电缆规格型号表区别：①RVV和RVVP里面采用的线为多股细铜丝组成的软线，即rv线组成。

电线电缆型号大全

电线电缆型号大全

电线电缆型号大全————————————————————————————————作者：————————————————————————————————日期：电缆型号1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2）BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

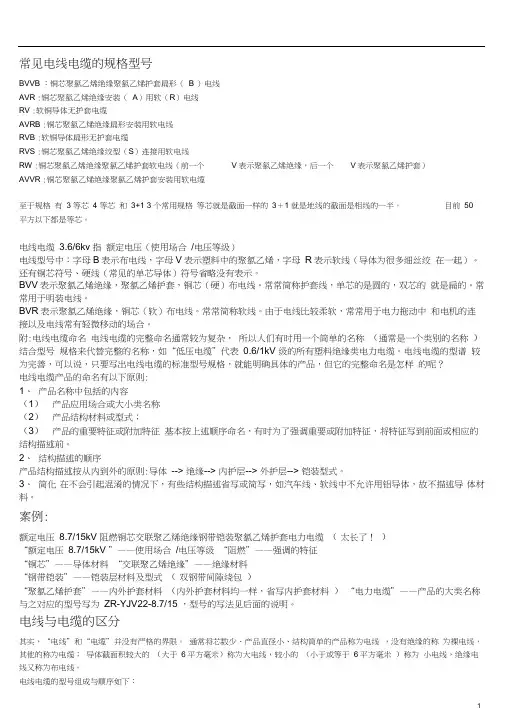

常见电线电缆的规格型号.docx

常见电线电缆的规格型号.docx

常见电线电缆的规格型号BVVB ：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B ）电线AVR :铜芯聚氯乙烯绝缘安装（A）用软（R）电线RV :软铜导体无护套电缆AVRB :铜芯聚氯乙烯绝缘扁形安装用软电线RVB :软铜导体扁形无护套电缆RVS :铜芯聚氯乙烯绝缘绞型（S）连接用软电线RW :铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）AVVR :铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆至于规格有 3 等芯 4 等芯和3+1 3 个常用规格等芯就是截面一样的3＋1 就是地线的截面是相线的一半。

目前50平方以下都是等芯。

电线电缆3.6/6kv 指额定电压（使用场合/电压等级）电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。

还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。

BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。

常常简称护套线，单芯的是圆的，双芯的就是扁的。

常常用于明装电线。

BVR表示聚氯乙烯绝缘，铜芯（软）布电线。

常常简称软线。

由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

附:电线电缆命名电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称（通常是一个类别的名称）结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV 级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则:1、产品名称中包括的内容（1）产品应用场合或大小类名称（2）产品结构材料或型式；（3）产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则:导体--> 绝缘--> 内护层--> 外护层--> 铠装型式。
