指纹采集系统架构

指纹锁系统组成方案设计指纹锁系统是一种先进的电子锁，使用指纹识别技术来确定用户的身份并授权其进入。

这种系统由多个组成部分组成，包括指纹传感器、处理器、数据库和控制器。

本文将详细介绍指纹锁系统的每个组成部分，并讨论各个组件之间的交互。

一、指纹传感器指纹传感器是指纹锁系统的核心组件，用于捕捉用户的指纹图像。

它通常由光学或电容技术构成。

光学传感器使用光线照射指纹并捕获反射光的图像。

电容传感器通过测量指纹图像上的细微电荷变化来获得指纹图像。

传感器可以是单一的，也可以是多个，取决于系统的要求。

指纹传感器还需要具备防伪造和防水功能，以提高系统的安全性和可靠性。

二、处理器处理器是指纹锁系统的核心控制单元，负责指纹识别算法的执行和指纹模板的创建和存储。

它接收来自传感器的指纹图像，并将其与数据库中的已存储指纹模板进行比对。

处理器还控制系统的其他功能，如用户管理和权限控制等。

处理器应具备较高的计算能力和存储容量，以确保系统的响应速度和容错性。

三、数据库四、控制器控制器是指纹锁系统的执行单元，负责驱动锁的机械部件以控制门的开关。

它通过与处理器和传感器交互来实现指纹识别和授权验证。

控制器还可以与其他系统集成，如报警系统和安全摄像头等。

它应具备稳定的电源和通信接口，以保证系统的正常运行。

五、用户接口用户接口是指纹锁系统提供给用户与系统交互的手段，通常包括显示器和按键。

显示器用于展示系统的状态、用户信息和操作指导等。

按键可以用于用户的身份验证和系统的配置等。

用户接口还可以包括声音和光提示等，以增加系统的可用性和友好性。

六、系统架构指纹锁系统的整体架构包括硬件和软件两部分。

硬件包括指纹传感器、处理器、数据库和控制器等组件。

软件包括指纹识别算法、用户管理系统和权限控制系统等。

指纹识别算法是系统的核心，它将用户的指纹图像转化为指纹模板，并与数据库中的模板进行比对。

用户管理系统用于注册、删除和更新用户信息。

权限控制系统用于配置每个用户的门禁权限。

智慧指纹感应识别系统设计方案设计方案：智慧指纹感应识别系统一、引言智慧指纹感应识别系统是一种基于指纹识别技术的安全系统，通过对用户指纹的识别，实现身份验证和门禁控制等功能。

本文将介绍智慧指纹感应识别系统的设计方案。

二、系统功能需求1. 指纹录入：系统需要能够录入用户的指纹信息，并将其存储在数据库中。

2. 指纹识别：系统需要能够对用户的指纹进行识别，判断用户的身份是否合法。

3. 身份验证：系统需要能够将用户的指纹信息与数据库中的数据进行比对，以验证用户的身份是否合法。

4. 门禁控制：系统需要能够通过指纹识别结果控制门禁系统的开关。

5. 安全性保证：系统需要能够保证用户的指纹信息的安全，防止被非法获取或篡改。

三、系统设计方案1. 硬件设备选型为了实现指纹的录入和识别，系统需要选择合适的指纹传感器设备。

常见的指纹传感器设备包括光学传感器、电容传感器和超声波传感器等。

根据实际需求和预算，选择适合的指纹传感器设备。

2. 软件系统设计系统的软件系统由指纹录入模块、指纹识别模块、身份验证模块和门禁控制模块组成。

（1）指纹录入模块：该模块负责采集用户的指纹信息，并将其存储在数据库中。

在录入指纹前，系统需要对指纹进行预处理，包括去除噪声、提取特征等。

录入时，系统可以提供导向图或指示灯等辅助用户正确录入指纹。

（2）指纹识别模块：该模块负责对用户的指纹进行识别。

识别前，系统需要对用户的指纹信息进行预处理和特征提取，然后通过比对算法将用户的指纹与数据库中存储的指纹进行比对。

常见的比对算法包括匹配算法、核型匹配算法等。

（3）身份验证模块：该模块负责将用户的指纹信息与数据库中的数据进行比对，以验证用户的身份是否合法。

在验证时，可以设定合适的阈值，当指纹匹配率达到一定比例时，系统认为用户身份合法。

（4）门禁控制模块：该模块负责根据指纹识别结果控制门禁系统的开关。

当指纹匹配成功时，系统向门禁系统发送开门信号，实现进出门的控制。

指纹锁系统组成方案1.指纹传感器：指纹传感器是指纹锁的核心组件，用于采集用户的指纹信息。

传感器通常使用光学、电容或超声波技术来扫描和记录指纹图像。

传感器必须能够提取细微的纹路和特征，并将其转换为数字格式以供处理。

2.指纹识别算法：指纹识别算法是对采集到的指纹图像进行处理和分析的关键部分。

这些算法使用各种技术，例如模式识别、图像处理和特征匹配，来比对和验证指纹数据。

算法的准确性和速度是一个好的指纹锁系统的重要因素。

3.控制器：指纹锁的控制器是一个处理器单元，负责处理和管理指纹识别过程。

控制器通常包含一个微处理器、内存和存储器，用于保存已注册的指纹信息和相关的身份验证数据。

它还负责与其他组件进行通信，并执行开/关锁的操作。

4.用户数据库：指纹锁系统需要一个存储用户指纹和相关信息的数据库。

这个数据库可以是本地存储在指纹锁控制器的内存中，也可以是云端存储在远程服务器上。

用户数据库会包含每个用户的指纹图像和识别模板，以及其他相关信息，例如用户名、密码和权限级别。

5.电子锁体：电子锁体是指纹锁中的物理锁部分，它可以自动根据指纹识别结果来实现开关锁的功能。

电子锁体通常由电机、传动装置和锁舌组成，可以根据控制器发送的信号来自动锁定或解锁。

6.用户界面：指纹锁系统通常配备了用户界面，用于与用户进行交互和操作。

用户界面可以是触摸屏、按键盘面或其他输入设备，用于输入用户名、密码或其他认证信息。

它还可以显示操作指南、状态信息和警告消息。

7.通信模块：一些指纹锁系统可能还配备了通信模块，用于与其他设备进行远程通信和管理。

通信模块可以通过Wi-Fi、蓝牙等无线技术与智能手机、电脑或物联网设备进行连接，实现远程监控、远程开锁和授权管理等功能。

除了以上核心组件，指纹锁系统还需要实现以下功能：-注册功能：允许用户注册指纹信息，并将其保存在用户数据库中。

-鉴权功能：根据用户输入或扫描的指纹图像进行验证和鉴权，判断用户的身份和权限。

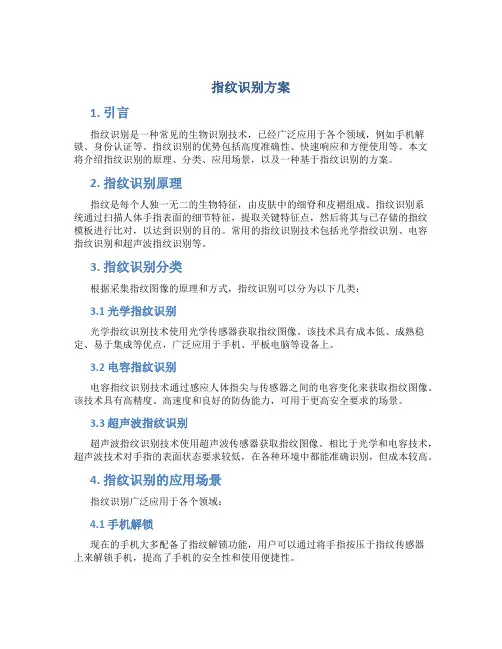

指纹识别系统的工作原理指纹识别系统是一种常用的生物识别技术，通过分析和比对人体指纹纹理特征来进行身份验证和识别。

指纹识别系统工作原理基于指纹的独特性和不可伪造性，下面将详细介绍指纹识别系统的工作原理。

一、指纹的结构和特征人体的指纹主要由皮肤的脊状纹路和皮表皮的突起（也称为纹型）构成。

指纹的形状各异，种类繁多，但都具有三个基本的结构特征：弓形、斗形和纹。

1. 弓形特征：指纹纹路通常以一段弧线形状出现，具有起始和终止点。

2. 斗形特征：指纹纹路分叉和交叉，形成不同的斗角，从而衍生出多种纹型。

3. 纹特征：指纹纹路形态各异，如环状、线状、网状等。

指纹的这些结构特征是独一无二的，即使同一个人的十个手指上的指纹也都是不同的，这种独特性为指纹识别系统提供了可靠性和准确性。

二、指纹识别系统的组成指纹识别系统主要由以下三个部分组成：指纹采集器、特征提取器和比对器。

1. 指纹采集器：用于采集用户手指上的指纹图像。

常见的指纹采集器有光学传感器和电容传感器两种类型。

光学传感器通过照明手指并拍摄指纹图像，电容传感器则通过感应手指上的电容变化来捕捉指纹图像。

2. 特征提取器：用于将采集到的指纹图像转化为指纹特征模板。

特征提取器采用图像处理和模式识别算法，分析指纹纹理的形状、方向、细节等特征，并将其编码成数字模板，用于后续的比对。

3. 比对器：用于比对用户输入的指纹特征模板和系统中存储的已注册指纹模板。

比对器通过计算指纹之间的相似度，判断输入指纹是否与已注册的指纹匹配。

常见的比对算法包括1:1比对和1:N比对，前者用于身份验证，后者用于身份识别。

三、指纹识别系统的工作流程指纹识别系统的工作流程一般包括指纹采集、特征提取和比对三个主要步骤。

1. 指纹采集：用户将手指放置在指纹采集器上，采集器通过光学或电容技术获取指纹图像，并传递给特征提取器。

2. 特征提取：特征提取器对采集到的指纹图像进行处理，识别和提取指纹的形状、方向和细节等特征，并将其转化为数字化的指纹模板。

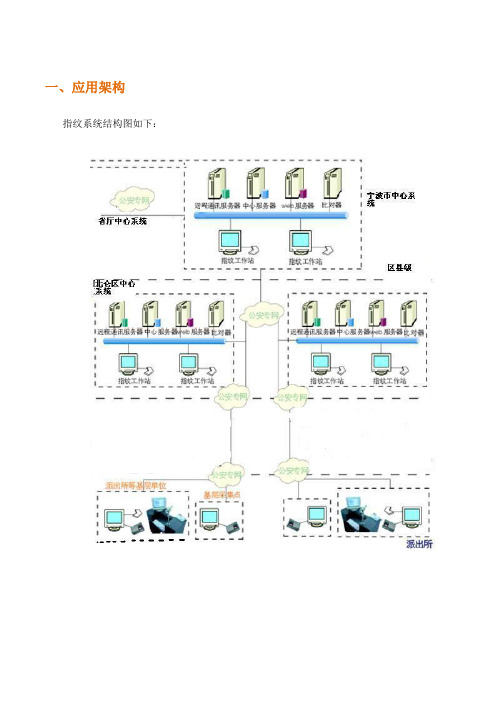

一、应用架构指纹系统结构图如下：二、技术特点北大高科指纹自动识别系统4.1版本与原来版本或者其它系统相比具有更多的优点，可以总结为“四新、三多、二超、一合”。

四新：新数据组织方式PU-AIFS4.1改变了以往以指纹为主线的数据组织形式，转为以人员和案件作为数据单位，同时采用商用数据库作为数据存储平台，更加符合公安业务信息化的发展趋势，有利于数据的综合应用。

以人员和案件为中心的数据结构以人员为单位的内容包括指纹（滚动和平面）、掌纹、人像、人员信息等内容，以案件为单位的内容包括现场指纹、掌纹、案件信息等内容。

并且在此基础上实现了录入、编辑、比对、认定、破案、串并、查重、追逃等各项工作环节的内在协调统一。

通过设计结构的改进，加强了指纹系统的管理, 提升指纹比对速度和精确度，并且能够很好地实现与综合信息系统的关联。

采用商用数据库作为数据平台在4.1中，采用商用数据库作为数据平台。

标准数据库的引入，使得系统具有如下优点：支持更大规模的数据库。

通过标准数据库，能够摆脱文件系统存储的诸多限制，是千万人级指纹数据库的必然选择；数据的安全性得到进一步保证。

标准数据库在数据的安全性各个方面的功能都能充分利用，如事务功能、自动在线备份功能、数据一致性校验功能等；数据的开放性。

标准数据库的采用，使得指纹系统与其它系统的互联成为可能，同时使得Web 方式的实现成为可能；对用户投资的保护。

标准数据库能够使用更为通用的数据库服务器，能够选用更多的服务器改进方案，从而使用户能够更为轻松的规划自己硬件的建设方案，保护投资。

新型WEB模块在4.1版本中支持用户通过WEB方式访问系统，在WEB模块中为用户提供了更加方便的使用方式和强大的功能。

查看案件、人员信息（包括指纹、掌纹、文字信息、人像等图像信息）；查看指纹系统的结构信息，包括破案信息、查重信息、串案信息、在逃信息等；发送查重查询和进行认定；导出、下载指纹数据；执行查询、统计、管理功能；通过Web的统计、考核、管理功能，实现信息的主动发布，提高全省（市）的指纹管理工作；指纹系统能够与其它信息系统实现互联；新比对架构PU-AIFS4.1在已有的比对架构的基础上，设计了新型的并行比对结构：树状拓扑迭代结构。

指纹仪BS/CS架构ZWY-030指纹识别仪产品特点：1、能够灵活适应当时的手指条件，无论是干手指、湿手指、浅纹理指纹、老年手指等等都有很高的识别率。

2、能够自动结束图像采集，而且图像质量越来越好。

3、防伪指纹能力强，指纹敏感器的识别原理只对人的真皮皮肤有反应，从根本上杜绝了人造指纹的问题。

4、抗静电能力强：在干懆容易起静电地区很适合5、宽温区：适合特别寒冷或特别酷热的地区该产品基于电脑上的应用：计算机登录控制：指纹取代登录密码的不安全性同时不需要记忆复杂密码。

文件保护：通过指纹对文件进行加密设定，保护机密资料及个人文件安全。

密码托管：可通过个人指纹关联各种账号/密码，轻松登录邮箱、MSN 等等。

取代用户名及密码。

计算机定时关机，同时可设定多个开关机时间段。

让家长能控制小孩用电脑时间，企业老板控制重要部门电脑使用广泛应用于：社保指纹仪、医疗保险指纹仪、驾校培训指纹管理系统、车辆调度指纹身份验证、计算机及网络安全、互联网购物的支付手段等任何需要身份认证的场合。

ZWY-030射频式指纹仪技术指标：抗磨损强度高：1百万次抗静电指标：±15KV指纹总数: 162 枚（可增至930枚）工作电压: 5v工作电流: 100 mA 峰值电流：150mA指纹图像录入时间：<0.5秒认假率(FAR)：<0.0001% (安全等级为3时)拒真率(FAR)：<0.001% (安全等级为3时)对比时间：≤1秒验证方式：支持指纹验证（1：1）和指纹搜索（1：N）特征文件：256字节模板文件：512字节安全等级：五级（从低到高：1,2,3,4,5）工作环境：温度：-20℃~+70℃相对湿度：40%RH~85%RH（无凝露）相对湿度：<85%H(无凝露)通讯接口：RS-232标准接口/USB标准接口外形尺寸（L×W×H）:指纹仪体积：97×48×18mm有效采集面积：6.5mm×0.41mm开发平台：支持Windows，Windows CE ，linux以及B/S，C/S 架构等平台，更方便于系统集成商开发及应用。

指纹锁系统组成方案设计硬件设备部分：1.指纹采集器：用于采集用户指纹信息，主要由图像传感器和光学透镜组成，可以通过指纹的纹路、脊线等特征对指纹图像进行采集和处理。

2.指纹模块：用于存储、比对和识别指纹信息，主要由指纹传感器、指纹图像处理器、指纹识别算法芯片等组成。

指纹模块可以通过与管理平台的通信来实现对指纹信息的管理和控制。

3.指纹锁：用于实现对门锁的控制，包括开锁和锁定功能。

指纹锁可以通过指纹模块对用户的指纹信息进行验证，从而判断是否具备开锁的权限。

软件算法部分：1.指纹图像处理算法：用于对采集到的指纹图像进行预处理和特征提取，提取指纹的纹路、脊线等特征信息，并生成相应的指纹特征码。

2.指纹识别算法：采用现代模式识别技术，将采集到的指纹特征码与已注册的用户指纹特征码进行比对，计算相似度得分，并判断是否匹配，从而验证用户的身份。

3.安全防护算法：用于保护指纹信息的安全性，采用加密、数据压缩和防假冒等技术手段，防止指纹信息被非法获取和利用。

管理平台部分：1.用户管理：包括用户注册、注销、修改指纹信息等功能，管理平台可以通过与指纹模块的通信来实现对用户指纹信息的维护。

2.权限管理：用于设置和控制用户对指纹锁的使用权限，包括开锁、锁定等权限的分配和管理，可以通过管理平台对指纹锁进行远程控制。

3.日志记录和报警：记录用户开锁和锁定的时间、地点等信息，以及无效开锁的报警信息，提供数据查询和统计分析功能，方便管理者对指纹锁的使用情况进行监控。

在实际应用中，指纹锁系统还可以与其他智能家居设备进行集成，如与门禁系统、视频监控系统等进行数据共享和联动控制，以提高整体安全性和便利性。

总之，指纹锁系统的组成方案设计需要结合硬件设备、软件算法和管理平台三方面的功能需求，通过合理的集成和配置来实现对用户身份的安全认证和门锁的有效控制。

同时，还需要注重系统的稳定性、可靠性和安全性，保护用户的隐私和财产安全。

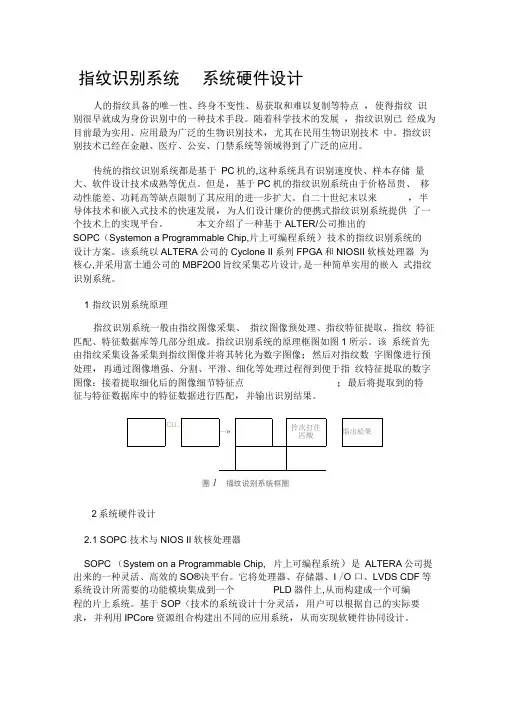

指纹识别系统系统硬件设计人的指纹具备的唯一性、终身不变性、易获取和难以复制等特点，使得指纹识别很早就成为身份识别中的一种技术手段。

随着科学技术的发展，指纹识别已经成为目前最为实用、应用最为广泛的生物识别技术，尤其在民用生物识别技术中。

指纹识别技术已经在金融、医疗、公安、门禁系统等领域得到了广泛的应用。

传统的指纹识别系统都是基于PC机的,这种系统具有识别速度快、样本存储量大、软件设计技术成熟等优点。

但是，基于PC机的指纹识别系统由于价格昂贵、移动性能差、功耗高等缺点限制了其应用的进一步扩大。

自二十世纪末以来，半导体技术和嵌入式技术的快速发展，为人们设计廉价的便携式指纹识别系统提供了一个技术上的实现平台。

本文介绍了一种基于ALTER/公司推出的SOPC（Systemon a Programmable Chip,片上可编程系统）技术的指纹识别系统的设计方案。

该系统以ALTERA公司的Cyclone II系列FPGA和NIOSII软核处理器为核心,并采用富士通公司的MBF2O0旨纹采集芯片设计,是一种简单实用的嵌入式指纹识别系统。

1 指纹识别系统原理指纹识别系统一般由指纹图像采集、指纹图像预处理、指纹特征提取、指纹特征匹配、特征数据库等几部分组成。

指纹识别系统的原理框图如图1所示。

该系统首先由指纹采集设备采集到指纹图像并将其转化为数字图像；然后对指纹数字图像进行预处理，再通过图像增强、分割、平滑、细化等处理过程得到便于指纹特征提取的数字图像：接着提取细化后的图像细节特征点；最后将提取到的特征与特征数据库中的特征数据进行匹配，并输出识别结果。

2系统硬件设计2.1 SOPC 技术与NIOS II软核处理器SOPC （System on a Programmable Chip, 片上可编程系统）是ALTERA公司提出来的一种灵活、高效的SO®决平台。

它将处理器、存储器、I /O 口、LVDS CDF等系统设计所需要的功能模块集成到一个PLD器件上,从而构建成一个可编程的片上系统。

指纹识别智能锁系统设计方案一、引言指纹识别智能锁系统是一种以指纹为身份验证方式的智能门锁系统，通过对用户指纹进行识别和比对，实现安全可靠的门锁控制。

本文档旨在提供一种完整的指纹识别智能锁系统设计方案，包括系统架构、硬件设计、软件设计以及系统测试等内容，以满足用户对于安全、便捷的门锁需求。

二、系统架构设计三、硬件设计1.指纹采集模块：选择高精度的指纹传感器，能够快速准确地采集用户指纹信息；2.指纹存储模块：选择可靠的非易失性存储器，存储用户的指纹信息，并能够进行快速读写；3.指纹识别模块：选择高性能的指纹识别算法芯片，能够对比用户输入的指纹信息与存储的指纹信息进行匹配；4.门锁控制模块：选择可靠的门锁控制芯片，能够实现对门锁的远程开关控制；5.用户管理模块：选择高性能的处理器，能够实现用户指纹信息的管理操作。

四、软件设计1.指纹采集软件：通过与指纹采集模块的接口进行通信，实现指纹采集功能，并将采集到的指纹信息传输给指纹存储模块进行存储；2.指纹识别软件：通过与指纹识别模块的接口进行通信，实现指纹识别功能，包括用户指纹输入、指纹信息的匹配等；3.门锁控制软件：通过与门锁控制模块的接口进行通信，实现对门锁的远程开关控制功能；4.用户管理软件：通过与用户管理模块的接口进行通信，实现对用户指纹信息的管理功能，包括添加、删除和修改等操作。

五、系统测试为了确保指纹识别智能锁系统的性能和稳定性，需要进行系统测试，包括功能测试、性能测试和稳定性测试等。

1.功能测试：对系统的每个功能模块进行测试，验证其是否按照设计要求正常工作；2.性能测试：对系统的响应速度、识别准确度等进行测试，验证其在高负载条件下是否能够正常工作；3.稳定性测试：对系统进行长时间运行测试，验证其在连续运行的情况下是否稳定可靠。

六、总结本文档提供了一种完整的指纹识别智能锁系统设计方案，包括系统架构、硬件设计、软件设计和系统测试等内容。

通过对指纹采集、存储、识别和门锁控制等功能的设计和测试，可以有效实现安全可靠的指纹识别智能锁系统。
