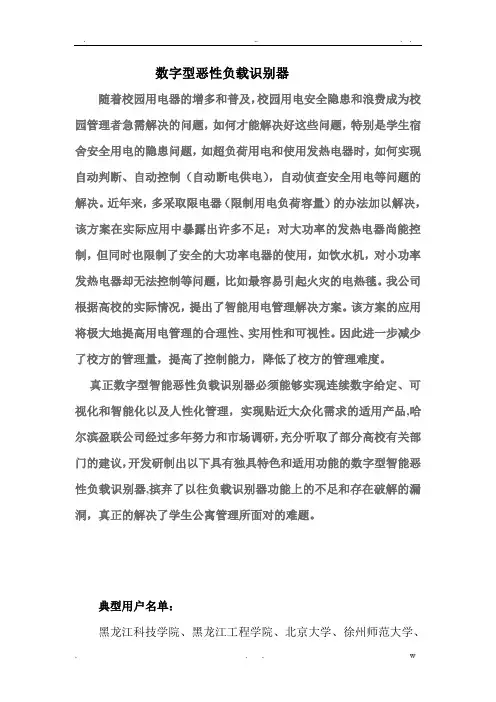

数字型恶性负载识别器随着校园用电器的增多和普及，校园用电安全隐患和浪费成为校园管理者急需解决的问题，如何才能解决好这些问题，特别是学生宿舍安全用电的隐患问题，如超负荷用电和使用发热电器时，如何实现自动判断、自动控制（自动断电供电），自动侦查安全用电等问题的解决。
近年来，多采取限电器（限制用电负荷容量）的办法加以解决，该方案在实际应用中暴露出许多不足：对大功率的发热电器尚能控制，但同时也限制了安全的大功率电器的使用，如饮水机，对小功率发热电器却无法控制等问题，比如最容易引起火灾的电热毯。
我公司根据高校的实际情况，提出了智能用电管理解决方案。
该方案的应用将极大地提高用电管理的合理性、实用性和可视性。
因此进一步减少了校方的管理量，提高了控制能力，降低了校方的管理难度。
真正数字型智能恶性负载识别器必须能够实现连续数字给定、可视化和智能化以及人性化管理，实现贴近大众化需求的适用产品,哈尔滨盈联公司经过多年努力和市场调研，充分听取了部分高校有关部门的建议，开发研制出以下具有独具特色和适用功能的数字型智能恶性负载识别器,摈弃了以往负载识别器功能上的不足和存在破解的漏洞，真正的解决了学生公寓管理所面对的难题。
典型用户名单：黑龙江科技学院、黑龙江工程学院、北京大学、徐州师范大学、天津机电职业学院、沈阳师范大学、福建音乐学院、长沙外国语学院、四川工商职业学院、江西信息技术职业学院、华东师范大学教育发展中心、河南理工大学（实验安装一层）公司网站资料查询数字型恶性负载识别器型号：YQ3000-I、YQ3000-II、YQ6000-I、YQ6000-II、YQ9000-I、YQ9000-II数字3000、6000、9000为总功率调整范围I型：集中安装型II型：分户安装型数字型恶性负载识别器基本功能：1、阻性负载识别功能：最高精度控制30W左右的阻性负载，有效控制电热毯、热得快、电热杯、电饭煲等违规电器的使用，阻性负载控制精度范围根据用户需求及用电环境现场30-3000W或至6000W数字连续给定.2、别精度误差≤2%3、系统具有多时段设置用电设备运用模式：部分院校有24小时供电设备，可以让学生在夜间只有电风扇或卫生间照明能够使用，而禁止学生用电脑通宵上网影响其他同学休息等。
4、按作息时间分时段定时控制电源供电输出：避免人为手动或采用时间继电器控制大交流接触器出现噪音干扰5、时间校准功能：避免出现不同时供电和断电情况发生6、识别器具有多路学习功能：可对饮水机、热水器、打印机等进行多路学习后进行使用，既要识别误差外的违章电器，又要确保放行区内学习过的产品正常使用7、识别器具有状态学习功能：部分院校学生宿舍是双回路，如不想改变原有线路而解决该回路单一用电设备使用并不被学生盗用，状态学习后，只允许该用电设备正常工作状态使用，其他设备禁用8、根据宿舍用电环境及外网供电电压变化情况，现场可调整功率因数误差、功率百分比误差和阻值例外误差9、总功率控制：根据宿舍楼宇线路老化情况和用户需求现场给予调整10、超限功率设置：大的阻性负载特性发生非线性变化依然能够准确判断，根据需求自行设定范围11、防止半波整流破解功能：防止学生通过半波整流进行破解12、继电器保护设置：避免学生恶意损坏继电器，断电后恢复供电时间采用一次比一次延长的供电方式，减少电工班维护量13、自动供电功能：超值非法阻性负载介入，系统自动断电，拔掉违章负载，自动恢复供电14、阻性负载控制精度内，不超过总功率控制范围，确保计算机、电子日光灯、空调、打印机等用电设备稳定使用15、常规控制参数给定能够进行批量设置16、可视化人机界面：总功率、电压、电流、功率因数上位机可视17、违章断电报警参数查询功能：查询当前违规状态报警用电参数，大致分析出学生使用什么类型违章电器18、在有效距离范围内可以进行网络化管理功能数字型恶性负载识别器的安装（根据标识）1、上图为YQ30-1为集中安装型（注：此型号需要外加开关电源供电。
），适合集中安装在配电柜中，后有安装卡槽,可卡入安装滑道。
上边四个端子分别为：IN—220V进火、OUT—220V火线输入、两个N为零线。
下边端子为弱电端子分别为：+12V-接开关电源的+12V、GND接开关电源的GND“地”、A和B是通信端口,分别对应RS232转485通信器上的A\B。
S2、上图为YQ30-II型无需外加开关电源供电，适合分户安装，左图识别器端子为别：IN—220V进火、OUT—220V火线输入、两个N为零线、A和B是通信端口,分别对应RS232转485通信器上的A\B。
右图识别器两端带安装固定孔，适应多种安装需要，红线—220V进火、黄线—220V火线输入、黑线为零线、S接口为通信接口。
模拟型恶性负载识别器安装与使用说明产品功能：1、阻性负载控制范围用户根据自己实际情况可30—3000W调整2、判断时间和恢复供电时速度快，判断准确。
3、对半波整流具有防破解功能4、不影响计算机、电子日光灯等的正常使用5、电源工作指示，维护检查方便，正常工作绿灯亮、违规断电时为红灯亮6、防阻燃外壳7、安装方便：通过安装耳固定，按照标识连接电源线即可8、判断误差小于等于5%9、自身功率小于等于1W10、辅助输出方式：继电器输出上图为实物图, 红线—220V进火、黄线—220V火线输出、黑线为零线，通电正常时为绿灯亮、违规断电时为红灯亮。
数字型恶性负载识别器上位机软件控制和各项功能一、主界面介绍１、发送命令窗口，为出厂调试产品时使用，用户不须使用。
２、地址:设置识别器的地址，每个识别器出厂时统一默认地址，通过此设置可改变识别器地址，在此处填写数字编号点击下方“设备地址设定”即可完成设定（注：在识别器联网时识别器地址具有唯一性）。
３、地址栏后面为设置与通信器通信的端口号，默认为ＣＯＭ１，不同的计算机端口号不一样，可通过打开电脑设备管理器的方法查询端口号（如下图）４、通讯波特率默认为2400，用户无需修改。
５、通讯修复是用来处理通讯意外情况，如：点击“提交”时无应答可按此键进行修复。
６、复位键、ＤＥＢＵＧ，两个键都为出厂调试时使用，用户不须使用。
二、命令类型选项１、设定误差参数选项，在左侧功能栏，会显示相应参数设置：(1)功率因数误差0.025为常数不用修改；(2)阻值例外功率误差为5—25，默认值为20,可小范围调整学习功能的功率误差。
(3)启动最大允许功率默认设置为240w，不用修改。
(4)阻性负载功率因数为0.965，此设置为识别器判断用电器是否是阻性负载的依据;(5)状态例外功率误差为60，是学习功能中状态学习的功率误差。
(设置好以上参数点提交键完成操作)２、设定系统参数选项(1)最大电流设置是设置识别器充许通过的最大电流（注：此识别器充许通过最大电流为15A）。
(2)最大有功功率是设置识别器充许通过的最大总功率默认值为3000W(不同型号总功率不同)。
(3)最大单个阻性负载是设置识别器充许接入的阻性负载最大功率，些值可根据用户需求调整。
(4)合格功率因数是设置所有接入识别器的设备阻性功率必须小于这个数，如果大于这个数，而且还超过了最大单个阻性负载设置的参数，满足以上两个参数，就会断电(学习过的负载除外不包括在判断之内)。
(一般不用修改)(5)断电初始延时时间为识别器断电后恢复供电时间。
３、设定判断参数(1)单个负载最大功率：此设置为单次接入识别器负载的最大功率，如：默认值是600W，此时插入大于600W用电器就会断电，如在使用空调的时候，把此数值调到大于空调总功率的20%。
(2)功率百分比误差为设定学习功能中阻值学习的功率误差，默认值为10%。
(3)启动充许功率因数是常数，一般不用修改。
４、设定时间此选项点“提交”后的结果是把电脑时间与识别器同步。
５、设定分时参数此设置为设定某一时间段内充许通过的特定负载共能设定12个时间段，此时合格有功功率为，所设时间段内的总功率；此时合格功率因数设置只在所设定的时间段内有效。
６、查询报警参数此功能可以查询到上次违规阻性载功率，详细见上图。
７、查询当前状态此功能可查询当前用电的总功率、电压、电流、功率因数，详细见图。
８、系统校准：出厂已校准；用户请勿自校准，会影响设备判断的准确性。
如需重新校准，只点“交流电压增益校准”即可。
９、学习选项首先，确认识别器现在是空载状态，然后点击“进入学习状态”选项，此时功能栏底部会显示命令代码，代码含有53表示进入学习状态，接上所要学习的负载（注：每次学习只能学习一个负载，能进行１6种不同负载学习），等待3-5秒点击“阻值学习”后数据栏显示阻值学习完成，此时功能栏底部显示的命令代码包含52，点击“退出学习状态”此时功能栏底部会显示命令代码，代码含有53表示完成此次学习功能。
状态学习：在特殊情况下使用状态学习功能，负载为混合负载或需要单独控制的用电回路，学习方法同上，但要点击状态学习。
（注：激光打印机必须学习后才能使用，空调不用学习即可使用详见“设定判断参数”）１０、手动恢复供电与识别器复位数字型恶性负载识别器内部程序已设定，限制供电次数设置，如识别器端接有违规负载，识别器断电后仍然没有去除违规负载，这样反复断电和恢复供电的间隔时间超过5次，识别器断电后30分钟恢复供电，这时如要立刻恢复供电，需人工断开识别器供电电源，然后再恢复识别器电源，使识别器硬件复位，即可恢复正常工作。
１１、串口调试助手使用及说明1、首先串口通讯端口选择与软件通讯端口是同一端口，一般为COM 1口，波特率为2400，校验位为偶EVEN位，数据位8停止位1。
串口调试助手不能同时和上位机进行使用，使用调试助手的目的是观察负载识别器设置正确与否以及工作状态。
