电子负载设备机操作说明书

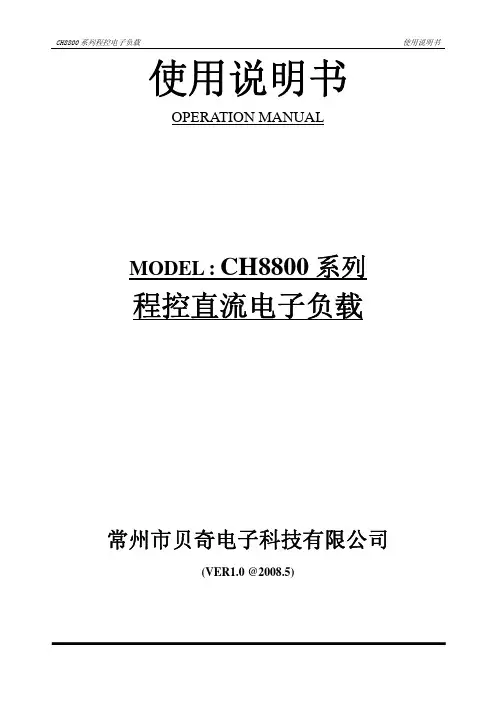

使用说明书OPERATION MANUAL MODEL :CH8800系列程控直流电子负载常州市贝奇电子科技有限公司(*************)一、概述 (1)1.1产品概要： (1)1.2技术指标 (2)1.2.1主要指标 (2)1.2.2工作环境 (3)1.2.3工作电源a (3)1.2.4外形尺寸 (3)1.2.5重量 (3)二、面板说明 (4)2.1前面板 (4)2.2后面板 (4)2.3按键 (5)2.4显示信息 (5)三、菜单操作 (7)3.1菜单概述 (7)3.2菜单说明 (7)3.3快捷菜单 (9)3.4菜单设置 (9)3.4.1系统配置（System Config） (9)3.4.2负载设置（Load Setup） (11)3.4.3电池测试设置（Battery Test Set） (13)3.4.4动态测试设置（Tran Test Set） (14)3.4.5列表测试设置（List Test Set） (15)3.4.6文件保存（Save File） (16)3.4.7文件调用（Recall File） (17)3.4.8退出菜单（Exit） (17)四、测试操作 (18)4.1定电流工作模式(CC) (18)4.2定电压工作模式(CV) (18)4.3定功率工作模式(CP) (19)4.4定电阻工作模式(CR) (19)4.5电池测试模式 (20)4.6短路测试模式 (21)4.7动态测试模式 (21)4.7.1 连续方式（CONT） (21)4.7.2脉冲方式（PULS） (22)4.7.3触发方式（TRIG） (22)4.8列表测试模式 (23)4.9 保护功能 (24)4.9.1过压保护 (24)4.9.2过流保护 (24)4.9.3过功率保护 (24)4.9.4输入极性反报警 (24)4.9.5过热保护 (24)五、应用实例 (25)5.1 电池测试： (25)5.1.1参数 (25)5.1.2设置 (25)5.1.3测试 (26)5.2动态测试 (26)5.2.1参数 (26)5.2.2设置 (26)5.2.3 测试 (27)5.3列表测试 (28)5.3.1参数 (28)5.3.2设置 (28)5.3.3测试 (30)附录A远端测量及外触发 (31)A1远端测量 (31)A2外触发 (31)A3引脚配置 (31)感谢您购买本公司产品！使用本仪器前请首先根据说明书最后“成套与保修”事项进行确认，若不符合请尽快与我公司联系，以维护您的权益。

操作图示
8.附右图
核准：DSF 审核：DFS 2014年4月28日制表：SDF 7.电子负载保养，依日常保养表，维护规定处理。

电子负载操作说明书
操作说明图片说明文件编号：QA-SOP-009
版本：A0页次：1/1设定测试规格及测试 设定模式
开机电源开关 1.打开电源开关（ON ）
3.根据需求设定工作模式：定电流工作模式（CC ），定功率工作模式（CP ），定电阻工作模式（CR ）。

电池测试及判定
4.根据测试需求设定测试规格 如：设置功率模式负载功率为30W ，首先按P-set 键，然后按数字键"3""0"".""0"来输入电流，接下来按I-set 键来确认。

在按ESC 键退回。

利用旋转来设置，按下P-set 键，
直接旋转，电流值将相应改变，开始光标在LCD 上显示值的最后一位，可通过在旋转按钮左右键移动光标，再旋转按钮改变旋该位5.将电池置于安全装置上，红线夹子接电池
正极，黑线夹子接电池负极,按I-set 键来进入放电电流大小设定状态，输入脑残体电流值，按“ENT ”键确认后再按“ON/OFF"键进入电池放电状态。

放电电流大小发制造商规格的最大放电电流强制放电。

再观看显示窗确认安全放电后取出电池，进行结果判定。

关闭电源
6.关闭电源
测试线与INPUT 端连接
2.将测试电线连接至INPUT 端。

电源开关 INPUT 端接口 设定模式
设定规格 Set 功能键 旋转和功上排：实际电流值
下排：实际输入功率值 关闭电流
电池测试及判定。

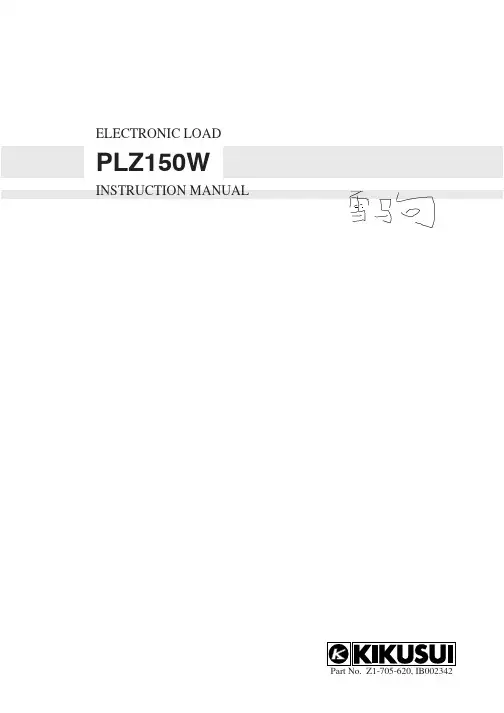

ELECTRONIC LOADAll or any parts of this manual may not be reproduced in any forms, without express written permission of Kikusui Electronics Corporation.The contents of this manual, including the specifications of the instrument, are subject to change without notice.©1982-2002 Copyright Kikusui Electronics Corporation.Printed in Japan. All rights reserved.远程控制电压信号综述介绍数字计量，3位半10圈调节转盘预设功能电流和电阻值 可以预设内置振荡器的开关（交变）功能在恒流模式下，可以工作在开关模式，开关频率10HZ-1000HZ 加载功率显示功率值 可以是数码显示和发光条显示遥控功能单控多机并连操 作保护电路包括：过压过流过功率过热输入端极性接反输入条件只能是直流电压，决不能是交流电压加载电压 4V-60V 输入极性必须正确， 虽然有二极管保护。

高压脉冲或纹波可能会损坏机子恒流外部控制电压输入恒流外部电位器控制恒压模式 传感 器终端恒压模式 远程电压控制电源开关直流输入开关，将自动关断 当过压或过热时，3位半字电流表。

自动量程输入电流3位半字电压表 显示加载的电压和功率功率指示通常是指示负载功率的功率限定值将被指示但量如果按下了功率预设电流 1/电阻顺时针转动 增加电流值和减小电阻值电流 25档 调节盘， 改变负载电流2顺针转动增加电流值用于设定切换模式的偏置电流切换电流1和电流2手动选择电流1或2手动开关负载输入端调节频率旋钮顺时针增加频率频率开关波形的占空比控制转盘一个恒压源调了器恒压模式它可以被连接到一个恒流电源顺时针转动，从关闭到5－60V电压调节。

电子负载操作说明书一、产品概述电子负载是一种电子设备，用于模拟电子负载，可用于测试和测量电源、逆变器、稳压电源、电池等电子设备的性能和稳定性。

本电子负载具有高可靠性、高精度、高稳定性、高功率密度、高响应速度的特点。

二、技术指标1.输入电压范围：0-110V，可调；2.输入电流范围：0-30A，可调；3.输入功率范围：0-3000W，可调；4.输入阻抗范围：0-500Ω，可调；5.稳定性：电压稳定度≤0.01%；电流稳定度≤0.05%；6. 响应速度：电压响应时间≤1ms；电流响应时间≤5ms；7.温度范围：0-50℃；8.相对湿度：≤80%RH；9. 外形尺寸：300mm×200mm×100mm；10. 重量：约5kg。

三、产品特点1.支持多种工作模式：本电子负载支持常规模式、恒压模式、恒流模式、恒阻模式；2.智能保护功能：具备过压、过流、过热、短路等多重保护功能，确保设备和用户的安全；3.具备数据记录和查询功能：支持数据记录和查询功能，可记录测试数据，方便用户分析和使用；4.具备远程控制功能：支持远程控制，可通过电脑或手机APP对电子负载进行控制，提高工作效率；5.易操作、易维护：操作简便，界面友好，维护方便。

四、电子负载使用说明1.电源连接：将电子负载的电源插头连接到电源插座，并确认电源开关处于关闭状态；2.设备连接：将待测试设备的正负极分别连接到电子负载的正负极端口上，并确认连接牢固；3.调节电压和电流：打开电子负载电源开关，通过面板上的调节旋钮选择所需的电压和电流；4.选择工作模式：根据测试需求选择合适的工作模式，如常规模式、恒压模式、恒流模式、恒阻模式；5.开始测试：确认设备连接和设置无误后，按下面板上的启动按钮，开始进行测试；6.测试记录：测试过程中，可通过面板上的数据记录功能记录测试数据，并在测试结束后通过查询功能查看数据；7.测试结束：测试完成后，切断负载和待测设备的连接，关闭电子负载的电源开关。

操作图示
8.附右图
核准：DSF 审核：DFS 2014年4月28日制表：SDF 7.电子负载保养，依日常保养表，维护规定处理。

电子负载操作说明书
操作说明图片说明文件编号：QA-SOP-009
版本：A0页次：1/1设定测试规格及测试设定模式开机电源开关 1.打开电源开关（ON ）
3.根据需求设定工作模式：定电流工作模式（CC ），定功率工作模式（CP ），定电阻工作模式（CR ）。

电池测试及判定 4.根据测试需求设定测试规格
如：设置功率模式负载功率为30W ，首先按P-set 键，然后按数字键"3""0"".""0"来输入电流，接下来按I-set 键来确认。

在按ESC 键退回。

利用旋转来设置，按下P-set 键，直接旋转，电流值将相应改变，开始光标在LCD 上显示值的最后一位，可通过在旋转按钮左右键移动光标，再旋转按钮改变旋该位上的值。

其它模式以此类推。

5.将电池置于安全装置上，红线夹子接电池
正极，黑线夹子接电池负极,按I-set 键来进入放电电流大小设定状态，输入脑残体电流值，按“ENT ”键确认后再按“ON/OFF"键进入电池放电状态。

放电电流大小发制造商规格的最大放电电流强制放电。

再观看显示窗确认安全放电后取出电池，进行结果判定。

关闭电源
6.关闭电源
测试线与INPUT 端连接
2.将测试电线连接至INPUT 端。

电源开关INPUT 端接口设定模式设定规格Set 功能键旋转和功上排：实际电流值下排：实际输入功率值关闭电流
电池测试及判定。

3 7 1 X 系列PROGRAMMABLE DC ELECTRONIC LOAD可编程直流电子负载用户手册371X 系列电子负载用户手册安全注意事项 (1)1. 一般安全要求 (1)2. 连接供电电源 (2)3. 保险丝 (2)4. 准备工作 (2)第一章 简介 (3)1.1 简介 (3)1.2 规格 (3)1.3 特征 (3)1.4 尺寸和结构 (4)1.4.1 尺寸 (4)1.4.2 结构 (4)1.4.2.1 前视图 (4)1.4.2.2 后视图 (6)第二章 操作 (7)2.1 连接电源和电子负载 (7)2.2 主要功能 (7)2.2.1 定电流工作模式 (7)2.2.2 定功率工作模式 (9)2.2.3 定电阻工作模式 (9)2.2.4 保存程序 (10)2.2.5 调用程序 (10)2.2.6 运行程序 (11)2.2.7 停止程序 (11)2.2.8 负载启动/停止开关........... . (11)2.3 主菜单功能介绍 (11)2.3.1 电流上限设定 (12)2.3.2 功率上限设定 (12)2.3.3 最小输入电压设定 (12)2.3.4 波特率设定.......................12 2.3.5 通讯地址设定 (13)2.3.6 旋钮设定 (13)2.3.7 编程设定 (13)2.3.8 保存选项设定 (15)2.3.9 键盘锁设定 (16)2.3.10 恢复出厂设置 (16)2.3.11 退出菜单 (16)ElectronicLoad监控软件用户手册第一章 安装软件 (18)1.1 连接电子负载和电脑 (18)1.2 安装 (18)第二章 软件功能介绍 (21)2.1 运行程序 (21)2.2 ELoad列表 (22)2.3 ELoad模式列表 (22)2.4 控制开关 (22)2.5 工具按钮 (23)2.6 电流，功率，电阻的设定 (23)2.7 显示区说明 (24)2.8 当前动态图 (24)2.9 设定 (25)2.10 编程设定 (26)2.11 负载参数设置 (26)2.12 报表查询 (28)2.13 通过软件控制负载 (29)第三章 卸载电子负载软件 (30)3.1 卸载电子负载件 (30)371X 系列用户操作手册371X 系列可编程直流电子负载版本号 5.01安全注意事项在整个操作、维护及修理本仪器的过程中必须遵循以下的安全注意事项。

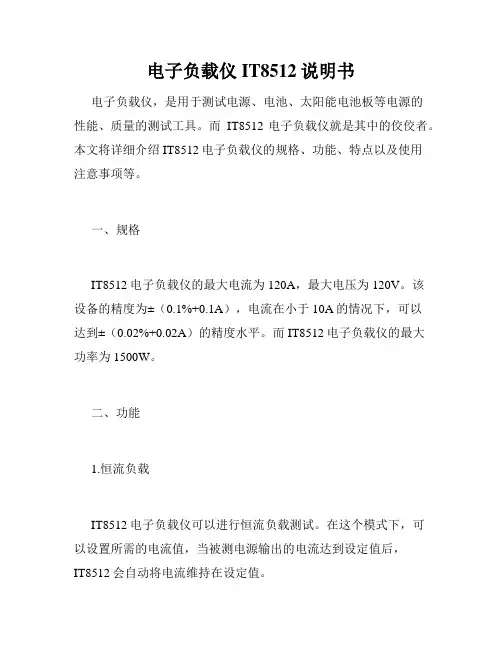

电子负载仪IT8512说明书电子负载仪，是用于测试电源、电池、太阳能电池板等电源的性能、质量的测试工具。

而IT8512电子负载仪就是其中的佼佼者。

本文将详细介绍IT8512电子负载仪的规格、功能、特点以及使用注意事项等。

一、规格IT8512电子负载仪的最大电流为120A，最大电压为120V。

该设备的精度为±（0.1%+0.1A），电流在小于10A的情况下，可以达到±（0.02%+0.02A）的精度水平。

而IT8512电子负载仪的最大功率为1500W。

二、功能1.恒流负载IT8512电子负载仪可以进行恒流负载测试。

在这个模式下，可以设置所需的电流值，当被测电源输出的电流达到设定值后，IT8512会自动将电流维持在设定值。

2.恒压负载IT8512电子负载仪可以进行恒压负载测试。

在这个模式下，可以设置所需的电压值，当被测电源输出的电压达到设定值后，IT8512会自动将电压维持在设定值。

3.恒功率负载IT8512电子负载仪可以进行恒功率负载测试。

在这个模式下，可以设置所需的功率值，当被测电源输出的功率达到设定值后，IT8512会自动将功率维持在设定值。

4.恒阻负载IT8512电子负载仪可以进行恒阻负载测试。

在这个模式下，可以设置所需的阻值，当被测电源输出的电流达到设定值后，IT8512会自动将电阻维持在设定值。

5.恒功率因数测试IT8512电子负载仪可以进行恒功率因数测试。

在这个模式下，可以根据被测设备的额定功率因数设定，将IT8512调整到与被测设备一致的功率因数。

6.短路测试IT8512电子负载仪还有短路测试功能，即在测试过程中刻意将电源输出短路，使IT8512对电流进行测试并观察测试结果。

三、特点1.精度高IT8512电子负载仪的精度高，特别是在小电流情况下，精度可以达到±（0.02%+0.02A）这个水平。

2.响应快IT8512电子负载仪响应极快，其响应时间仅为微秒级别，可以满足对瞬间响应性能要求较高的测试需求。

艾德克斯电子负载操作指导书1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书2.范围：本作业指导书适用该仪器的使用操作3.职责：工艺组:负责仪器定期校验实验室：负责仪器设备保养，作业指导书编写.使用者：按照作业指导书使用仪器4.作业内容：4.1.仪器介绍4.1.1.仪器主要参数输出电压:DC500V,输出功率:300W,输出电流:15A操作模式:除了4个经典模式外,还包含电池放电模式、Von Voff 、动态测试等.定电流操作模式:不管输入电压是否改变，电子负载消耗一个恒定的电流.定电压操作模式: 电子负载将消耗足够的电流来使输入电压维持在设定的电压上.定电阻操作模式:电子负载被等效为一个恒定的电阻会随着输入电压的改变来线性改变电流定功率操作模式:电子负载将消耗一个恒定的功率，如果输入电压升高，则输入电流将减少，功率P（=V * I ）将维持在设定功率上.4.1.2.仪器面板介绍4.1.3.指示灯功能描述4.2.定电流负载模式操作步骤4.2.1.插上仪器电源、启动仪器处于待机状态.4.2.2.在仪器面板上按I-set键，屏幕显示CURRENT=0.000A .4.2.3.通过数字键或者是旋钮输入所需的电流值，如CURRENT=1A按 Enter键确认.4.2.4.被测样品与仪器连接4.2.5.在仪器面板上按ON/OFF 键,仪器开始输出电流.4.3.定电压负载模式操作步骤4.3.1.操作步骤同4.44.4.定电阻负载模式操作步骤4.4.1.操作步骤同4.44.5.定功率负载模式操作步骤4.5.1.操作步骤同4.44.6.电池放电测试操作步骤4.6.1.定义:使用恒流模式来进行容量测试,可编程设置关断电平,当电池电压过低时,系统确定电池达到设定阈值或非安全状态前夕,自动中断测试.在测试过程中可以观测电池的电压,放电电流,负载功率和电池已放电容量.4.6.2.在仪器面板上按 On/Off键，使负载的输入状态为关闭，连接好待测电池.4.6.3.按 I-set键，VFD显示CURRENT= 0.000A,设置电池的放电电流,按Enter键确认.注意：负载的放电电流必须小于电池所供给的电流,在此范围内尽量设大.4.6.4.按Shift+ Battery（数字键8）,屏幕显示MIN OLT=0.10V,设置关断电压,按Enter键开始放电测试.当电池电压跌落到关断电压时,负载的输入状态自动OFF.4.6.5.再次按hift+ Battery（数字键8）键可退出电池容量测试模式.4.6.6.在测试过程中按上下键切换观察电池的电压,实际放电电流和负载功率,电池已放电容量.4.7.Von Voff 操作步骤4.7.1.定义:当待测电源上升速度或下降速度慢时,电子负载就有可能将待测电源保护.电子负载提供了Von（带载电压）和Voff （卸载电压）功能,当待测电源电压上升且大于Von 带载电压时,负载开始带载测试.当待测电源电压下降且小于Voff 卸载电压时,负载则卸载，输入状态为OFF.4.7.2.按 Shift + Menu 键进入菜单4.7.3.屏幕显示MAX CURRENT SET，按下方向键▼至>VOLTAGE ON SET,按Enter键确认.4.7.4.屏幕显示>VOLT.ON=0.00V,按数字键设置带载电压值(0.1V至最大电压值),按Enter确认. 4.7.5.按下方向键▼至>VOLTAGE OFF SET, 按Enter键确认.4.7.6.屏幕显示>VOLT.OFF=0.00V按数字键设置卸载电压值(0V至最大电压值) 按Enter键确认. 4.8.动态测试操作步骤定义:动态测试操作能够使负载在两种负载电流或电压间反复切换，此功能可以用来测试电源的动态特性.动态测试操作可以用前面板Shift + Tran键使能或失能,在动态测试操作以前,应首先设置动态测试操作的相关参数Shift +S-Tran.这些参数包括：A值脉宽时间,B 值脉宽时4.8.1.1.连续模式（CONTINUOUS）:在连续模式下，当动态测试操作使能后，负载会连续的在A值及B值之间切换.4.8.1.2.举例操作.负载电流在5A和10A之间切换,负载电流在 5A时保持2ms,在 10A时保持3ms.假设被测仪器输出电压为12V，当前在定电流模式下.4.8.1.3. 关闭负载的输入4.8.1.4. 按下Shift+ S-Tran ,设置 LEVEL A=5A,按 Enter,设置 WIDTH A=3ms,按Enter,设置 LEVER B=10A,按 Enter,设置 WIDTH B=2ms,按 Enter 确认.4.8.1.5. 此时动态模式为CONTINOUS ，按 Enter 确认. 4.8.1.6. 按 On/Off 键打开负载的输入.4.8.1.7. 按下 Shift+ Tran 开始执行动态测试操作. 4.8.1.8. 再按下 Shift+ Tran 将停止动态测试操作.4.8.2. 脉冲模式（PULSE ）: 在脉冲模式下,当动态测试操作使能后,每接收到一个触发信号,负载就会切换到B 值下, 在维持B 脉宽时间后,会切换回A 值下.4.8.2.1. 举例操作.负载电流在5A 和 10A 之间切换.负载每接收到一个触发信号，就会切换到10A电流值,10ms 后切换回 5A 电流值.假设被测仪器输出电压为 12V,当前在定电流模式下.4.8.2.2. 按下 On/Off ，关闭负载输入 .4.8.2.3. 按下 Shift+ S-Tran,设置LEVER A=5A,WIDTH A=10ms,LEVER B=10A,WIDTH,B=10ms,此时 动态模式为 CONTINOUS.4.8.2.4. 按下方向键▼至>PULSE4.8.2.5. 按 Enter 设置动态模式为 PULSE. 4.8.2.6. 按下 On/Off ，打开负载输入.4.8.2.7. 按下 Shift + Tran 开始执行动态测试操作.4.8.2.8. 按下 Shift+ Trigger 开始另一次脉冲，复按 Shift+ Trigger ，可以得到更多的脉冲. 4.8.2.9. 按下 Shift+ Tran 将停止动态测试操作.4.9. 保护功能 4.9.1. 过电压保护（OV ）, 当输入电压大于最大电压值时,负载过电压保护,输入OFF ，蜂鸣器鸣叫，屏幕显示OVER VOLTAGE.4.9.2. 过电流保护（OC ）,在定电流,定功率及定电阻模式时，当负载输入电流增加到电流上限时，负载将调整为最大保护电流输入,屏幕显示负载状态信息显示为CC.在定电压模式，动态测试操作或顺序操作时,当负载输入电流增加到电流上限时，蜂鸣器鸣叫，显示电电压和电流值同时闪烁.4.9.3.输入极性反接,当输入极性反接时,蜂鸣器鸣叫,屏幕显示REVERSE VOLTAGE .4.9.4.过温度保护(OH),当负载内部功率器件超过80℃时,负载温度保护.此时输入OFF，蜂鸣器鸣叫, 屏幕显示OVER HEAT.。
