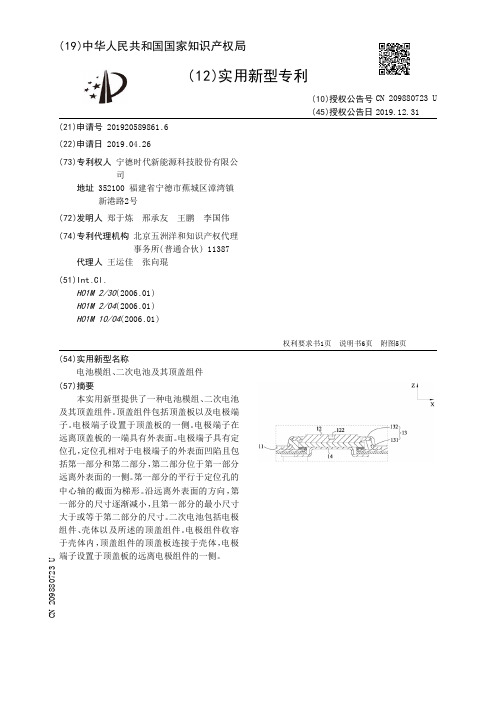

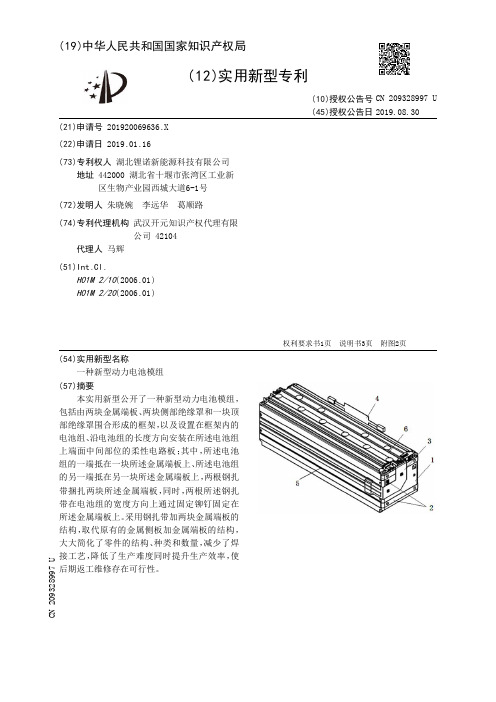

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920589861.6(22)申请日 2019.04.26(73)专利权人 宁德时代新能源科技股份有限公司地址 352100 福建省宁德市蕉城区漳湾镇新港路2号(72)发明人 郑于炼　邢承友　王鹏　李国伟　(74)专利代理机构 北京五洲洋和知识产权代理事务所(普通合伙) 11387代理人 王运佳　张向琨(51)Int.Cl.H01M 2/30(2006.01)H01M 2/04(2006.01)H01M 10/04(2006.01)(54)实用新型名称电池模组、二次电池及其顶盖组件(57)摘要本实用新型提供了一种电池模组、二次电池及其顶盖组件。

顶盖组件包括顶盖板以及电极端子。

电极端子设置于顶盖板的一侧。

电极端子在远离顶盖板的一端具有外表面。

电极端子具有定位孔，定位孔相对于电极端子的外表面凹陷且包括第一部分和第二部分，第二部分位于第一部分远离外表面的一侧。

第一部分的平行于定位孔的中心轴的截面为梯形。

沿远离外表面的方向，第一部分的尺寸逐渐减小，且第一部分的最小尺寸大于或等于第二部分的尺寸。

二次电池包括电极组件、壳体以及所述的顶盖组件。

电极组件收容于壳体内，顶盖组件的顶盖板连接于壳体，电极端子设置于顶盖板的远离电极组件的一侧。

权利要求书1页 说明书6页 附图5页CN 209880723 U 2019.12.31C N 209880723U权　利　要　求　书1/1页CN 209880723 U1.一种二次电池的顶盖组件(1)，其特征在于，包括顶盖板(11)以及电极端子(12)；电极端子(12)设置于顶盖板(11)的一侧；电极端子(12)在远离顶盖板(11)的一端具有外表面(121)；电极端子(12)具有定位孔(122)，定位孔(122)相对于电极端子(12)的外表面(121)凹陷且包括第一部分(122a)和第二部分(122b)，第二部分(122b)位于第一部分(122a)远离外表面(121)的一侧；第一部分(122a)的平行于定位孔(122)的中心轴的截面为梯形；沿远离外表面(121)的方向，第一部分(122a)的尺寸逐渐减小，且第一部分(122a)的最小尺寸大于或等于第二部分(122b)的尺寸。

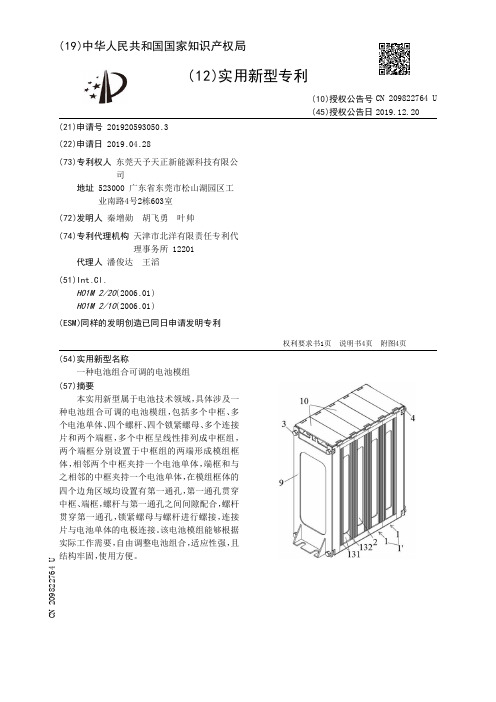

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920593050.3(22)申请日 2019.04.28(73)专利权人 东莞天予天正新能源科技有限公司地址 523000 广东省东莞市松山湖园区工业南路4号2栋603室(72)发明人 秦增勋　胡飞勇　叶帅　(74)专利代理机构 天津市北洋有限责任专利代理事务所 12201代理人 潘俊达　王滔(51)Int.Cl.H01M 2/20(2006.01)H01M 2/10(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种电池组合可调的电池模组(57)摘要本实用新型属于电池技术领域，具体涉及一种电池组合可调的电池模组，包括多个中框、多个电池单体、四个螺杆、四个锁紧螺母、多个连接片和两个端框，多个中框呈线性排列成中框组，两个端框分别设置于中框组的两端形成模组框体，相邻两个中框夹持一个电池单体，端框和与之相邻的中框夹持一个电池单体，在模组框体的四个边角区域均设置有第一通孔，第一通孔贯穿中框、端框，螺杆与第一通孔之间间隙配合，螺杆贯穿第一通孔，锁紧螺母与螺杆进行螺接，连接片与电池单体的电极连接。

该电池模组能够根据实际工作需要，自由调整电池组合，适应性强，且结构牢固，使用方便。

权利要求书1页 说明书4页 附图4页CN 209822764 U 2019.12.20C N 209822764U权　利　要　求　书1/1页CN 209822764 U1.一种电池组合可调的电池模组，其特征在于：包括多个中框(1)、多个电池单体(2)、四个螺杆(3)、四个锁紧螺母(4)、多个连接片(5)和两个端框(6)，多个所述中框(1)呈线性排列成中框组(1')，两个所述端框(6)分别设置于所述中框组(1')的两端形成模组框体(7)，相邻两个所述中框(1)夹持一个电池单体(2)，所述端框(6)和与之相邻的所述中框(1)夹持一个电池单体(2)，在所述模组框体(7)的四个边角区域均设置有第一通孔(8)，所述第一通孔(8)贯穿所述中框(1)、所述端框(6)，所述螺杆(3)与所述第一通孔(8)之间间隙配合，所述螺杆(3)贯穿所述第一通孔(8)，所述锁紧螺母(4)与所述螺杆(3)进行螺接，所述连接片(5)与所述电池单体(2)的电极连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920673498.6(22)申请日 2019.05.13(73)专利权人 东莞理工学院地址 523808 广东省东莞市松山湖大学路1号东莞理工学院电子工程学院(72)发明人 刘华珠　林盛鑫　廖春萍　喻世民　(74)专利代理机构 石家庄德皓专利代理事务所(普通合伙) 13129代理人 齐军彩　杨瑞龙(51)Int.Cl.H01M 2/20(2006.01)(54)实用新型名称一种软包动力电池模组的软连接构件(57)摘要本实用新型公开了一种软包动力电池模组的软连接构件，包括连接件、第一接头和第二接头，所述连接件的一端固定连接有所述第一接头，所述第一接头的一端固定连接有第一连接板，所述连接件的另一端固定连接有所述第二接头，所述第二接头的一端固定连接有第二连接板，所述第一连接板和所述第二连接板的一端均对称设置有通孔；该软包动力电池模组的软连接构件，通过在连接内芯的外侧设置第一保护层和第二保护层，第二保护层采用厚度为0.1mm的铜镍复合材料，且第二保护层与连接内芯压合而成，增加了连接件的强度，第一保护层由钢结构、加强筋和加强条组成米字型结构，进一步增加了连接件的强度、稳定性和耐用性，延长了连接件的使用寿命，节约了成本。

权利要求书1页 说明书3页 附图2页CN 209730037 U 2019.12.03C N 209730037U权　利　要　求　书1/1页CN 209730037 U1.一种软包动力电池模组的软连接构件，包括连接件（1）、第一接头（2）和第二接头（3），其特征在于：所述连接件（1）的一端固定连接有所述第一接头（2），所述第一接头（2）的一端固定连接有第一连接板（4），所述连接件（1）的另一端固定连接有所述第二接头（3），所述第二接头（3）的一端固定连接有第二连接板（5），所述第一连接板（4）和所述第二连接板（5）的一端均对称设置有通孔（6），所述连接件（1）的内部固定设置有连接内芯（9），所述连接内芯（9）的一侧固定设置有第二保护层（8），所述第二保护层（8）的一侧固定设置有第一保护层（7），所述第一保护层（7）由若干个钢结构（10）固定连接组成，所述钢结构（10）的两端固定交叉连接有加强筋（11），所述钢结构（10）的一侧焊接有加强条（12）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920569184.1(22)申请日 2019.04.24(73)专利权人 天津市捷威动力工业有限公司地址 300380 天津市西青区中北镇汽车工业区开源路11号(72)发明人 张志奇　张福增　陈保国　(74)专利代理机构 太原倍智知识产权代理事务所(普通合伙) 14111代理人 张宏(51)Int.Cl.H01M 10/0525(2010.01)H01M 10/058(2010.01)H01M 2/06(2006.01)H01M 2/08(2006.01)(54)实用新型名称一种动力电池模组导热结构胶灌封结构及动力电池(57)摘要本实用新型涉及一种动力电池模组导热结构胶灌封结构，包括铜排支架，铜排支架腔体内设置有至少一个用于灌注导热胶的灌胶流道，灌胶流道入口设置于铜排支架顶部，灌胶流道的一侧或两侧设置汇流铜排安装腔，灌胶流道底部与汇流铜排安装腔底部相通。

本实用新型通过在铜排支架上集成设计了灌胶流道，减少了灌胶模组中胶的重量，提升模组成组效率，提升产品能量密度。

权利要求书1页 说明书2页 附图1页CN 209487632 U 2019.10.11C N 209487632U权　利　要　求　书1/1页CN 209487632 U1.一种动力电池模组导热结构胶灌封结构，包括铜排支架，其特征在于：所述铜排支架腔体内设置有至少一个用于灌注导热胶的灌胶流道，所述灌胶流道入口设置于铜排支架顶部，灌胶流道的一侧或两侧设置汇流铜排安装腔，灌胶流道底部与所述汇流铜排安装腔底部相通。

2.根据权利要求1所述的动力电池模组导热结构胶灌封结构，其特征在于：所述的汇流铜排、采样端子、采样线束分别与铜排支架通过卡口结构预固定，采样端子分别于汇流铜排和采样线束相连。

3.根据权利要求1所述的动力电池模组导热结构胶灌封结构，其特征在于；所述的灌胶流道底部设置有第一卡槽，与采样端子连接的采样线束通过第一卡槽后汇合于灌胶流道内。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920581306.9(22)申请日 2019.04.26(73)专利权人 东莞天予天正新能源科技有限公司地址 523000 广东省东莞市松山湖园区工业南路4号2栋603室(72)发明人 秦增勋　胡飞勇　叶帅　(74)专利代理机构 天津市北洋有限责任专利代理事务所 12201代理人 潘俊达　王滔(51)Int.Cl.H01M 2/10(2006.01)(54)实用新型名称一种动力电池模组的端板结构(57)摘要本实用新型属于锂离子电池技术领域，具体涉及一种动力电池模组的端板结构，包括塑胶板和固定套件，所述塑胶板的两侧分别设置有贯穿于所述塑胶板顶部至底部的安装孔，所述固定套件通过所述安装孔嵌设于所述塑胶板，所述塑胶板设置有减重槽。

本实用新型适当采用了塑胶代替传统的金属材质，在保证足够的机械强度下还能有效地降低电池模组的重量，实现了轻量化设计，同时也避免了因电池模组本身尺寸而造成的装配误差，提高产品质量。

权利要求书1页 说明书4页 附图1页CN 209822712 U 2019.12.20C N 209822712U权　利　要　求　书1/1页CN 209822712 U1.一种动力电池模组的端板结构，其特征在于：包括塑胶板(1)和固定套件(2)，所述塑胶板(1)的两侧分别设置有贯穿于所述塑胶板(1)顶部至底部的安装孔(11)，所述固定套件(2)通过所述安装孔(11)嵌设于所述塑胶板(1)，所述塑胶板(1)设置有减重槽(12)。

2.根据权利要求1所述的动力电池模组的端板结构，其特征在于：所述安装孔(11)为腰型孔。

3.根据权利要求2所述的动力电池模组的端板结构，其特征在于：所述固定套件(2)与所述安装孔(11)相匹配。

4.根据权利要求1所述的动力电池模组的端板结构，其特征在于：还包括结构件(3)，所述结构件(3)与所述塑胶板(1)连接，所述结构件(3)设置于所述减重槽(12)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920558528.9(22)申请日 2019.04.23(73)专利权人 东莞天予天正新能源科技有限公司地址 523000 广东省东莞市松山湖园区工业南路4号2栋603室(72)发明人 秦增勋　胡飞勇　叶帅　(74)专利代理机构 天津市北洋有限责任专利代理事务所 12201代理人 潘俊达　王滔(51)Int.Cl.H01M 2/10(2006.01)H01M 2/20(2006.01)(54)实用新型名称一种电池模组连接片支架及其电池模组(57)摘要本实用新型属于电池模组技术领域，具体涉及一种电池模组连接片支架，包括支架本体、设置于支架本体的方形孔、以及与支架本体连接的固定结构，多个方形孔呈两列线性阵列分布，两个固定结构相对应分别设置于支架本体的两端，固定结构包括第一固定块和第二固定块，第一固定块、第二固定块均与支架本体连接，支架本体、固定结构均通过注塑工艺一体加工成型。

在工作时，将支架本体架设在电池组的电极上，电池组的电极通过方形孔露出来，以便于电极与连接片连接，然后在连接片支架上放置连接片，以固定连接片，提高连接片与电极连接的稳定性，从而提高电池模组的质量，该连接片支架结构简单，使用方便，实用性强。

权利要求书1页 说明书4页 附图3页CN 209822711 U 2019.12.20C N 209822711U权　利　要　求　书1/1页CN 209822711 U1.一种电池模组连接片支架，其特征在于：包括支架本体(1)、设置于所述支架本体(1)的方形孔(2)、以及与所述支架本体(1)连接的固定结构(3)，多个所述方形孔(2)呈两列线性阵列分布，两个所述固定结构(3)相对应分别设置于所述支架本体(1)的两端，所述固定结构(3)包括第一固定块(31)和第二固定块(32)，所述第一固定块(31)、所述第二固定块(32)均与所述支架本体(1)连接，所述支架本体(1)、所述固定结构(3)均通过注塑工艺一体加工成型。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010187897.9(22)申请日 2020.03.17(71)申请人 天津市捷威动力工业有限公司地址 300380 天津市西青区汽车工业区开源路11号(72)发明人 程岩　张福增　陈保国　杨朝举　(74)专利代理机构 天津滨海科纬知识产权代理有限公司 12211代理人 耿树志(51)Int.Cl.H01M 2/10(2006.01)H01M 2/20(2006.01)H01M 10/613(2014.01)H01M 10/625(2014.01)H01M 10/6551(2014.01)H01M 10/6554(2014.01)(54)发明名称一种动力电池模组(57)摘要本发明创造提供了一种动力电池模组，包括模组框架以及安装于模组框架内的若干个电芯模块，所述电芯模块的两端与端板之间设置有模组绝缘件、铜排以及采样组件，所述模组框架由底壳、上盖、端板和侧板相互激光焊接而成，所述电芯模块由若干个电芯堆叠而成，每个所述电芯的两侧均设置有泡棉，每组所述电芯模块两侧设置有云母片。

本发明创造所述的动力电池模组采用轻量化的设计思路，取消了散热铝板和BLOCK框架，既优化了热传导路径，又提高了成组率，模组的成组率高达90％。

权利要求书1页 说明书4页 附图1页CN 111370611 A 2020.07.03C N 111370611A1.一种动力电池模组，其特征在于：包括模组框架以及安装于模组框架内的若干个电芯模块，所述电芯模块的两端与端板之间设置有模组绝缘件、铜排以及采样组件，所述模组框架由底壳、上盖、端板和侧板相互激光焊接而成，所述电芯模块由若干个电芯堆叠而成，每个所述电芯的两侧均设置有泡棉，每组所述电芯模块两侧设置有云母片。

2.根据权利要求1所述的动力电池模组，其特征在于：所述模组框架内填充有导热结构胶，所述导热结构胶的导热系数为0.6-1.2，抗拉强度大于2mp。

专利名称：一种动力电池模组件专利类型：实用新型专利
发明人：张杰
申请号：CN201920640619.7申请日：20190507
公开号：CN209880688U
公开日：
20191231
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种动力电池模组件，包括壳体，所述壳体的内壁上对称开设有多个放置槽，每两个相对的所述放置槽内均共同卡合有电池板，所述壳体上环绕开设有空腔，所述空腔内固定连接有多个支撑装置，所述壳体的内侧壁上对称开设有多个通孔，且每个通孔均设置在相对应的电池板的两侧，每个所述通孔均与空腔连通。

优点在于：本实用新型，整体膜组件在使用时较为安全，内部的电池板可以得到更好的保护，对于电池板的散热较好。

申请人：合肥美隆欣塑模电器有限公司
地址：230000 安徽省合肥市双凤工业区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种搭接式动力电池模组专利类型：实用新型专利
发明人：徐金林
申请号：CN202021707924.2
申请日：20200814
公开号：CN212934733U
公开日：
20210409
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种搭接式动力电池模组，具体涉及动力汽车领域，包括底座和半导体制冷片，所述底座的一侧固定连接有嵌入块，所述底座的另一侧开设有与嵌入块相适的嵌套槽，所述螺纹槽的内侧可拆卸安装有连接柱，所述磁块的外侧通过磁力连接有压紧框，所述底座的内侧固定安装有充放电连接机构和卡槽。

本实用新型通过半导体制冷片结构和卡槽结构设计，使动力电池模组快速降温，降温效果好且温差可控制，有利于动力电池模组的长期使用，延长了电池的使用寿命；通过底座结构、连接柱结构和压紧框结构设计，增加了电池与外界空气的接触面积，更有利于散热，利用嵌入块和嵌套槽的嵌套搭接使多个动力电池模组可自由组装，提高了动力电池模组的实用性。

申请人：东莞市然然新能源科技有限公司
地址：523000 广东省东莞市黄江镇梅塘社区星光村创星路19号冠城三良智慧产业园B栋3楼国籍：CN
代理机构：深圳市汇信知识产权代理有限公司
代理人：赵英杰
更多信息请下载全文后查看。
