蒸压灰砂砖蒸压粉煤灰砖区别

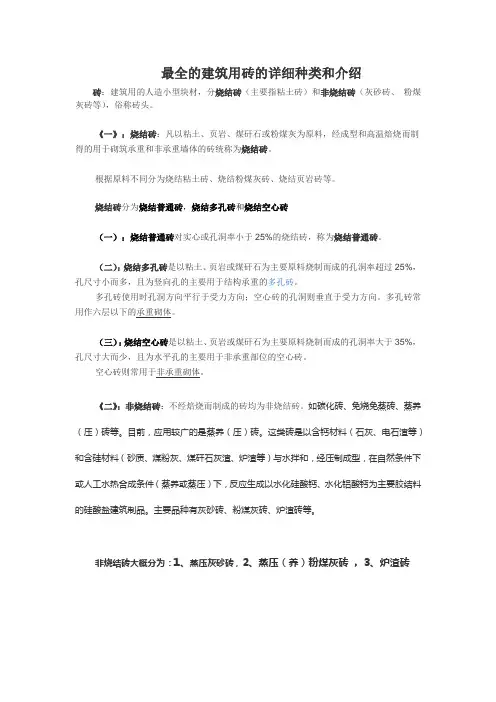

最全的建筑用砖的详细种类和介绍砖：建筑用的人造小型块材，分烧结砖（主要指粘土砖）和非烧结砖（灰砂砖、粉煤灰砖等），俗称砖头。

《一》：烧结砖：凡以粘土、页岩、煤矸石或粉煤灰为原料，经成型和高温焙烧而制得的用于砌筑承重和非承重墙体的砖统称为烧结砖。

根据原料不同分为烧结粘土砖、烧结粉煤灰砖、烧结页岩砖等。

烧结砖分为烧结普通砖，烧结多孔砖和烧结空心砖（一）：烧结普通砖对实心或孔洞率小于25%的烧结砖，称为烧结普通砖。

（二）：烧结多孔砖是以粘土、页岩或煤矸石为主要原料烧制而成的孔洞率超过25%，孔尺寸小而多，且为竖向孔的主要用于结构承重的多孔砖。

多孔砖使用时孔洞方向平行于受力方向；空心砖的孔洞则垂直于受力方向。

多孔砖常用作六层以下的承重砌体。

（三）：烧结空心砖是以粘土、页岩或煤矸石为主要原料烧制而成的孔洞率大于35%，孔尺寸大而少，且为水平孔的主要用于非承重部位的空心砖。

空心砖则常用于非承重砌体。

《二》：非烧结砖：不经焙烧而制成的砖均为非烧结砖。

如碳化砖、免烧免蒸砖、蒸养（压）砖等。

目前，应用较广的是蒸养（压）砖。

这类砖是以含钙材料（石灰、电石渣等）和含硅材料（砂质、煤粉灰、煤矸石灰渣、炉渣等）与水拌和，经压制成型，在自然条件下或人工水热合成条件（蒸养或蒸压）下，反应生成以水化硅酸钙、水化铝酸钙为主要胶结料的硅酸盐建筑制品。

主要品种有灰砂砖、粉煤灰砖、炉渣砖等。

非烧结砖大概分为：1、蒸压灰砂砖，2、蒸压（养）粉煤灰砖，3、炉渣砖（一）：蒸压灰砂砖（LSB）,是以石灰、砂子为原料（也可加入着色剂或掺和剂），经配料、拌和、压制成型和蒸压养护（175～191℃,0.8～1.2MPa的饱和蒸汽）而制成的。

用料中石灰占10%--20%。

（灰砂砖有彩色（Co）和本色（N）两类。

）（二）：粉煤灰砖，是利用电厂废料粉煤灰为主要原料，掺入适量的石灰和石膏或再加入部分炉渣等，经配料、拌和、压制成型、常压或高压增资养护而成的实心砖。

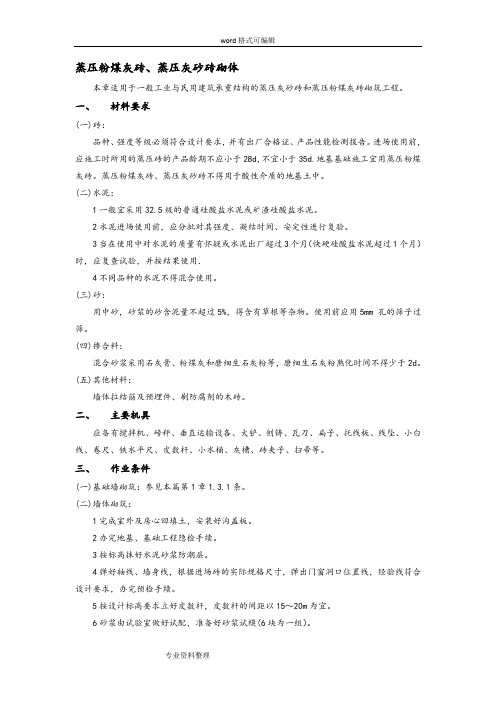

蒸压粉煤灰砖、蒸压灰砂砖砌体本章适用于一般工业与民用建筑承重结构的蒸压灰砂砖和蒸压粉煤灰砖砌筑工程。

一、材料要求(一)砖：品种、强度等级必须符合设计要求，并有出厂合格证、产品性能检测报告。

进场使用前，应施工时所用的蒸压砖的产品龄期不应小于28d，不宜小于35d.地基基础施工宜用蒸压粉煤灰砖。

蒸压粉煤灰砖、蒸压灰砂砖不得用于酸性介质的地基土中。

(二)水泥：1一般宜采用32.5级的普通硅酸盐水泥或矿渣硅酸盐水泥。

2水泥进场使用前，应分批对其强度、凝结时间、安定性进行复验。

3当在使用中对水泥的质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应复查试验，并按结果使用．4不同品种的水泥不得混合使用。

(三)砂：用中砂，砂浆的砂含泥量不超过5%，得含有草根等杂物。

使用前应用5mm 孔的筛子过筛。

(四)掺合料：混合砂浆采用石灰膏、粉煤灰和磨细生石灰粉等，磨细生石灰粉熟化时间不得少于2d。

(五)其他材料：墙体拉结筋及预埋件、刷防腐剂的木砖。

二、主要机具应备有搅拌机、磅秤、垂直运输设各、大铲、刨铸、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。

三、作业条件(一)基础墙砌筑：参见本篇第1章1.3.1条。

(二)墙体砌筑：1完成室外及房心回填土，安装好沟盖板。

2办完地基、基础工程隐检手续。

3按标高抹好水泥砂浆防潮层。

4弹好轴线、墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续。

5按设计标高要求立好皮数杆，皮数杆的间距以15～20m为宜。

6砂浆由试验室做好试配，准备好砂浆试模(6块为一组）。

四、 操作工艺(一)工艺流程：(1）基础：（2）墙体：(二)砖浇水：砖必须在砌筑前一天浇水湿润，不得随浇随砌，含水率为8%～12%，常温施工不得用干砖上墙；不得使用含水率达饱和状态的砖砌墙。

(三)砂浆搅拌：1 砂浆配合比应采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以内。

砌筑用砖的种类1. 砌筑用砖有烧结普通砖、蒸压灰砂砖、烧结多孔砖、烧结空心砖、粉煤灰砖及非烧结普通粘土砖等。

1.1 烧结普通砖：烧结普通砖是以粘土、页岩、煤矸石等为主要原料，经胚料制备，入窑焙烧而成的实心砖。

1.2 蒸压灰砂砖：蒸压灰砂砖是以石灰和砂为主要原料，经胚料制备、压制成型，高压蒸汽养护而成的实心砖。

其强度等级有MU10、MU15、MU20、MU25四个等级。

砖的规格为240㎜×115㎜×53㎜。

1.3 烧结多孔砖：烧结多孔砖是以粘土、页岩、煤矸石等为主要原料，经胚料制备，入窑焙烧而成的，有许多小圆孔。

其强度等级有MU7.5、MU10、MU15、MU20、MU25、MU30六个等级。

砖的规格有190㎜×190㎜×90㎜及240㎜×115㎜×90㎜。

1.4 烧结空心砖：烧结空心砖是以粘土、页岩、煤矸石等为主要原料，经胚料制备，入窑焙烧而成的，有少量大方孔。

其强度等级有MU2、MU3、MU5三个等级。

常有规格为290㎜×190㎜×90㎜及290㎜×290㎜×190㎜等。

1.5 粉煤灰砖：粉煤灰砖是以粉煤灰、石灰为主要原料，经胚料制备、压制成型，高压或常压，蒸汽养护而成的实心砖。

其强度等级有MU7.5、MU10、MU15、MU20四个等级。

砖的规格为240㎜×115㎜×53㎜。

1.6 非烧结普通粘土砖：非烧结普通粘土砖简称免烧砖，是以粘土为主要原料，经粉碎、搅拌、压制成型，自然养护而成的实心砖，其强度等级有MU7.5、MU10、MU15三个等级。

砖的规格为240㎜×115㎜×53㎜。

2. 多孔砖与空心砖的区别：多孔砖与空心砖的主要原料有粘土、页岩、煤矸石等，均经焙烧儿制成。

2.1 多孔砖是孔洞率等于或大于15%，孔的尺寸小而数量多的砖。

常用于承重部位，砌筑时砖的孔洞呈垂直方向。

第一章 建筑材料的基本性质复习思考题1、说明材枓的体积构成与各种密度概念之间的关系。

答：体积是材料占有的空间尺寸。

由于材料具有不同的物理状态，因而表现出不同的体积。

（1）绝对密实体积和实际密度绝对密实体积即干燥材料在绝对密实状态下的体积，即材料内部固体物质的体积，或不包括内部孔隙的材料体积。

材料在绝对密实状态下单位体积的质量称为实际密度。

（2）表观体积和表观密度材料单位表观体积的质量称为表观密度。

表观体积是指包括内部封闭孔隙在内的体积。

其封闭孔隙的多少，孔隙中是否含有水及含水的多少，均可能影响其总质量或体积。

因此，材料的表观密度与其内部构成状态及含水状态有关。

（3）材料的自然体积与体积密度材料的自然体积指材料在自然状态下的体积，即整体材料的外观体积（含内部孔隙和水分）。

体积密度是指材料在自然状态下单位体积的质量。

（4）材料的堆积体积与堆积密度材料的堆积体积指粉状或粒状材料，在堆积状态下的总体外观体积。

松散堆积状态下的体积较大，密实堆积状态下的体积较小。

堆积密度是指粉状或粒状材料，在堆积状态下单位体积的质量。

2、何谓材料的亲水性和憎水性?材料的耐水性如何表示？答：当润湿边角θ≤90°时，材料能被水润湿表现出亲水性，称为材料的亲水性；当θ>90°时，材料不能被水润湿表现出憎水性，称为材料的憎水性。

材料的耐水性是指材料长期在水作用下不破坏、强度也不明显下降的性质。

耐水性用软化系数表示，如下式：式中：KR ——材料的软化系数fb ——材料在饱和吸水状态下的抗压强度（MPa ） fg ——材料在干燥状态下的抗压强度（MPa ）3、试说明材料导热系数的物理意义及影响因素。

答：材料的导热性是指材料两侧有温差时，热量由高温侧流向低温侧传递的能力，常用导热系数表示。

材料的导热系数λ主要与以下因素有关：（1）材料的化学组成和物理结构；（2）孔隙状况；（3）环境温度。

（或λ的影响因素：组成、结构，孔隙率、孔隙特征、受潮、受冻）4、说明提高材料抗冻性的主要技术措施。

目前一般建筑工程所用的墙体材料有砖，砌块和板材三大类。

一、砖1、烧结普通砖凡通过焙烧而得的普通砖，称为烧结普通砖。

氧化气氛下可得红砖，还原气氛下可得青砖。

目前主要是粘土砖，但粘土砖耗用大量农田，且生产中会逸放氟、硫等有害气体，能耗高，需限制生产，并逐步淘汰，不少城市已经禁止使用。

按主要原料分为粘土砖（N）、页岩砖（Y）、煤矸砖（M）和粉煤灰砖（F）。

按照GB/T 5101-1998《烧结普通砖》的规定，根据抗压强度可分为MU30、MU25、MU20、MU15、MU10五个强度等级；且强度和抗风化性能合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂等项指标划分为三个等级：优等品（A）、一等品（B）和合格品（C）。

烧结普通砖具有自重大、体积小、生产能耗高和施工效率低等缺点。

泛霜是指粘土原料中的可溶性盐类，随着砖内水分蒸发而在砖表面产生的盐析现象，一般在砖表面形成絮团状斑点的白色粉末。

轻微泛霜就能对清水墙建筑外观产生较大的影响。

中等程度泛霜的砖用于建筑中的潮湿部位时，7～8年后因盐析结晶膨胀将使砖体的表面产生粉化剥落，在干燥的环境中使用约10年后也将脱落。

严重泛霜对建筑结构的破坏性更大。

优等品无泛霜；一等品不允许出现中等泛霜；合格品不允许出现严重泛霜。

当生产粘土砖的原料含有石灰石时，则焙烧砖时石灰石会煅烧成生石灰留在砖内，这时的生石灰为过烧生石灰，这些生石灰在砖内会吸收外界的水分，消化并产生体积膨胀，导致砖发生膨胀性破坏，这种现象称为石灰爆裂。

优等品不允许出现最大破坏尺寸大于2 mm的爆裂区域；合格品不允许出现最大破坏尺寸大于15 mm的爆裂区域。

砖的产品标记按照产品名称、品种、强度等级和标准编号的顺序写出。

例如，页岩砖、强度等级MU15、优等品，则其标记应写为：烧结普通砖 Y MU15 A GB/T 5101各强度等级的砖应符合表5-1的规定。

标准尺寸为2 400 mm×115 mm×53 mm。

砖的分类(附图片)1.烧结普通砖国家标准GB5101-2003《烧结普通砖》规定，凡以黏土、页岩、煤矸石和粉煤灰等为主要原料，经成型、焙烧而成的实心或孔洞率不大于15%的砖，称为烧结普通砖。

烧结普通砖分烧结粘土砖、烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖等。

通常尺寸为240mm×115mm×53mm（下图）2.烧结多孔砖以粘土、页岩、煤矸石、粉煤灰、淤泥（江河湖淤泥）及其它固体废弃物等为主要原料，经焙烧而成，主要用于建筑物承重部位。

3.蒸压灰砂砖蒸压灰砂砖适用于各类民用建筑、公用建筑和工业厂房的内、外墙，以及房屋的基础。

是替代烧结粘土砖的产品。

蒸压灰砂砖以适当比例的石灰和石英砂、砂或细砂岩，经磨细、加水拌和、半干法压制成型并经蒸压养护而成。

4.粉煤灰砖粉煤灰砖的主要原材料是粉煤灰、石灰、石膏、电石渣、电石泥等工业废弃固态物。

5.混凝土小型空心砌块混凝土小型空心砌块是以水泥为胶凝材料，添加砂石等粗细为骨料，经计量配料、加水搅拌，振动加压成型，经养护制成的具有一定空心率的砌块材料。

6.轻骨料混凝土小型空心砌块轻骨料混凝土小型空心砌块是以水泥和轻质集料为主要原料,按一定的配合比拌制成轻骨料混凝土拌合物,经砌块成型机成型与适当养护制成的轻质墙体材料。

轻质骨料根据其来源可以划分为三类:①天然轻骨料;②工业废渣轻骨料;③人造轻骨料。

7.空心砖空心砖分为水泥空心砖，粘土空心砖，页岩空心砖。

8. 蒸压加气混凝土砌块蒸压加气混凝土砌块是用钙质材料（如水泥、石灰）和硅质材料（如砂子、粉煤灰、矿渣）的配料中加入铝粉作加气剂，经加水搅拌、浇注成型、发气膨胀、预养切割，再经高压蒸汽养护而成的多孔硅酸盐砌块。
