剪力图与弯矩图的画法

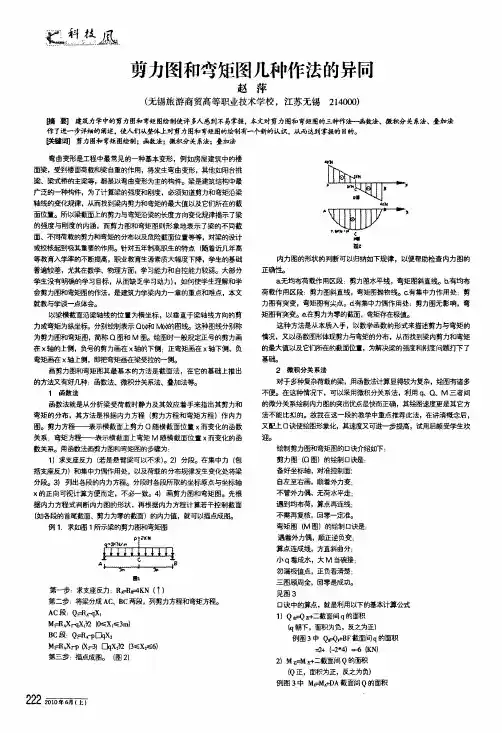

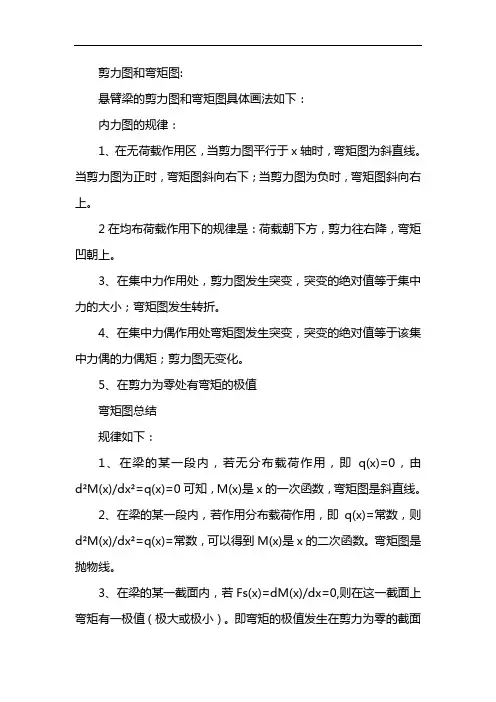

剪力图和弯矩图:悬臂梁的剪力图和弯矩图具体画法如下：内力图的规律：1、在无荷载作用区，当剪力图平行于x轴时，弯矩图为斜直线。

当剪力图为正时，弯矩图斜向右下；当剪力图为负时，弯矩图斜向右上。

2在均布荷载作用下的规律是：荷载朝下方，剪力往右降，弯矩凹朝上。

3、在集中力作用处，剪力图发生突变，突变的绝对值等于集中力的大小；弯矩图发生转折。

4、在集中力偶作用处弯矩图发生突变，突变的绝对值等于该集中力偶的力偶矩；剪力图无变化。

5、在剪力为零处有弯矩的极值弯矩图总结规律如下：1、在梁的某一段内，若无分布载荷作用，即q(x)=0，由d²M(x)/dx²=q(x)=0可知，M(x)是x的一次函数，弯矩图是斜直线。

2、在梁的某一段内，若作用分布载荷作用，即q(x)=常数，则d²M(x)/dx²=q(x)=常数，可以得到M(x)是x的二次函数。

弯矩图是抛物线。

3、在梁的某一截面内，若Fs(x)=dM(x)/dx=0,则在这一截面上弯矩有一极值（极大或极小）。

即弯矩的极值发生在剪力为零的截面上。

根据上述绘图规律可以准确画出悬臂梁在集中荷载下、均布荷载下的剪力图和弯矩图。

弯矩的叠加原理同一根粱AB受q、M0两种载荷作用、q单独作用及M0单独作用的三种受力情况。

在q、M0共同作用时：VA=ql/2+M0/l VS=ql/2+M0/l从计算结果中可以看到，梁的支座反力和弯矩都是荷载(q、M0)的一次函数，即反力或弯矩与荷载成线性关系。

这时，g、M0共同作用F所产生的反力或弯矩等于g与M0单独作用时所产生的反力或弯矩的代数和。

这种关系不仅在本例中存在，而且在其他力学计算中普遍存在，即只要反力、弯矩（或其他量）与载荷成线性关系，则若干个载荷共同引起的反力、弯矩（或其他量）等于各个载荷单独引起的反力、弯矩（或其他量）相叠加。

这种关系称为叠加原理。

应用叠加原理的前提是构件处在小变形情况下，这时各荷载对构件的影响各自独立。

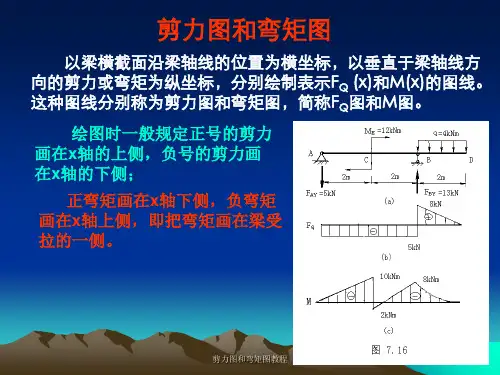

剪力图和弯矩图方法
剪力图和弯矩图是结构力学中常用的分析工具，用于分析和设计结构的受力情况。

以下是剪力图和弯矩图的制作方法：
剪力图：
1. 绘制结构图：首先画出结构的几何形状和受力情况的示意图。

2. 确定剪力方向：根据结构受力情况，确定每个截面上的剪力方向，通常用箭头表示。

3. 确定剪力大小：根据结构受力平衡条件，确定每个截面上的剪力大小。

4. 画出剪力图：根据确定的剪力方向和大小，在结构示意图上相应位置上画出对应的剪力图。

弯矩图：
1. 绘制结构图：首先画出结构的几何形状和受力情况的示意图。

2. 确定截面位置：根据需要绘制弯矩图的位置，确定绘制弯矩图的截面位置。

3. 确定剪力大小：根据结构受力平衡条件，确定每个截面上的截面剪力大小。

4. 确定截面抵抗矩：根据截面形状，计算每个截面上的截面抵抗矩。

5. 计算弯矩：根据截面抵抗矩和截面剪力大小，计算每个截面上的弯矩大小。

6. 画出弯矩图：根据计算得到的弯矩大小，在结构示意图上相应位置上画出对应的弯矩图。

在绘制剪力图和弯矩图时，需要考虑结构的几何形状、支座条件、荷载情况等因
素，同时应满足受力平衡条件和连续性要求。

这些图形分析的结果可以帮助工程师评估结构的受力情况，进行结构设计和优化。

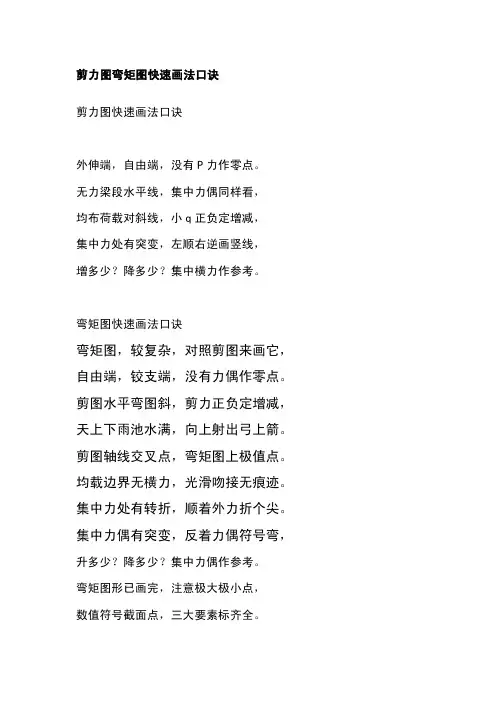

剪力图弯矩图快速画法口诀剪力图快速画法口诀外伸端，自由端，没有P力作零点。

无力梁段水平线，集中力偶同样看，均布荷载对斜线，小q正负定增减，集中力处有突变，左顺右逆画竖线，增多少？降多少？集中横力作参考。

弯矩图快速画法口诀弯矩图，较复杂，对照剪图来画它，自由端，铰支端，没有力偶作零点。

剪图水平弯图斜，剪力正负定增减，天上下雨池水满，向上射出弓上箭。

剪图轴线交叉点，弯矩图上极值点。

均载边界无横力，光滑吻接无痕迹。

集中力处有转折，顺着外力折个尖。

集中力偶有突变，反着力偶符号弯，升多少？降多少？集中力偶作参考。

弯矩图形已画完，注意极大极小点，数值符号截面点，三大要素标齐全。

7.2.1 截面法求内力问题：梁在发生平面弯曲变形时，横截面上会产生何种内力素？在横截面上会有几种内力素同时存在？如何求出这些内力素？例：欲求图示简支梁任意截面1-1上的内力。

1.截开：在1-1截面处将梁截分为左、右两部分，取左半部分为研究对象。

2.代替：在左半段的1-1截面处添画内力、，(由平衡解释)代替右半部分对其作用。

3.平衡：整个梁是平衡的，截开后的每一部分也应平衡。

由得如取右半段为研究对象，同样可以求得截面1-1上的内力和，但左、右半段求得的及数值相等，方向（或转向）相反。

7.2.2 剪力和弯矩是横截面上法向分布内力分量的合力偶矩，因在纵向对称面内且与截面垂直，故称为截面1-1的弯矩。

由于取左半段与取右半段所得剪力和弯矩的方向（或转向）相反，为使无论取左半段或取右半段所得剪力和弯矩的正负符号相同，必须对剪力和弯矩的正负符号做适当规定。

剪力的正负：使微段梁产生左侧截面向上、右侧截面向下的剪力为正，反之为负。

弯矩的正负：使微段梁产生上凹下凸弯曲变形的弯矩为正，反之为负。

归纳剪力和弯矩的计算公式：（截面上的弯矩等于截面一侧所有外力对截面形心取力矩的代数和。

）公式中外力和外力矩的正负规定：剪力公式中外力的正负规定：截面左段梁上向上作用的横向外力或右段梁上向下作用的横向外力在该截面上产生的剪力为正，反之为负。

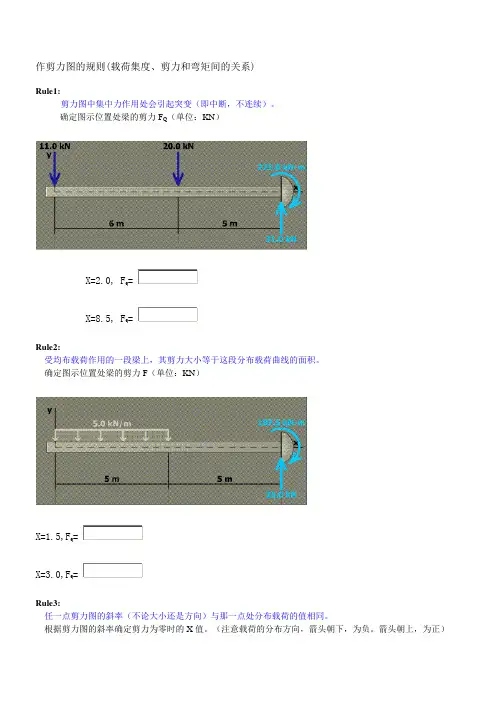

作剪力图的规则(载荷集度、剪力和弯矩间的关系)Rule1:剪力图中集中力作用处会引起突变（即中断，不连续）。

确定图示位置处梁的剪力F Q（单位：KN）=X=2.0, FQ=X=8.5, FQRule2:受均布载荷作用的一段梁上，其剪力大小等于这段分布载荷曲线的面积。

确定图示位置处梁的剪力F（单位：KN）=X=1.5,FQX=3.0,F=QRule3:任一点剪力图的斜率（不论大小还是方向）与那一点处分布载荷的值相同。

根据剪力图的斜率确定剪力为零时的X值。

（注意载荷的分布方向，箭头朝下，为负。

箭头朝上，为正）F=0,@X=Q确认取消Rule4:两点间力矩大小的变化等于两点间剪力图的面积。

确定下图所示位置处梁的弯矩。

（单位：KNm)X=8.0, M=X=16.0,M=确认取消Rule5:任一点处弯矩图的斜率等于该处剪力的大小。

确定最大正弯矩的大小和位置。

（单位：KNm)最大正弯矩出现在玩具图斜率为零处。

利用Rule5,剪力F为零处，弯矩图的斜率为零。

用Rule3找到剪力为零处。

计算最大值，及将X=0处到剪力为零处剪力图的面积加起来）X=M=Rule6:内部弯矩会在外部集中力偶处产生突变（即间断，不连续）。

一个顺时针方向的力矩会使弯矩图向上突变。

确定下图梁所在位置处的弯矩（单位：KNm）X=3.0;M=X=4.5;M=正确答案：1. X=2.0, F Q=-11X=8.5, F Q=-31其完整的剪力图和弯矩图如下:2. X=1.5,F Q=-7.5 X=3.0,F Q=-15其完整的剪力图和弯矩图如下：3. F Q=0, @X=3.75其完整的剪力图和弯矩图如下:4. X=8.0, M=164 X=16.0, M=208其完整的剪力图和弯矩图如下:5.X=12.5 M=196.872其完整的剪力图和弯矩图如下:6. X=3.0; M=16.5X=4.5; M=-8.25其完整的剪力图和弯矩图如下:。

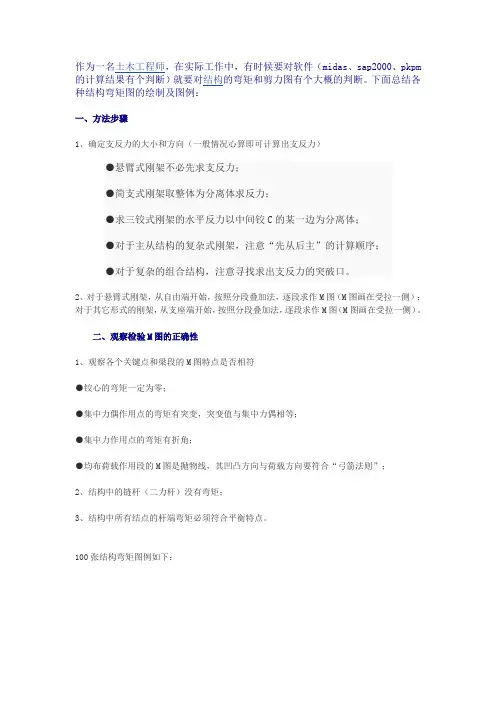

作为一名土木工程师，在实际工作中，有时候要对软件（midas、sap2000、pkpm 的计算结果有个判断）就要对结构的弯矩和剪力图有个大概的判断。

下面总结各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

100张结构弯矩图例如下：。
