电镀生产工艺流程
1.原材料准备：
首先需要准备电镀原材料，包括金属材料需要电镀的零件、电解液、电极等。
2.表面准备：
将待电镀零件进行表面清洗，去除表面的油污、灰尘和氧化物，以便电镀液更好地与表面接触。
清洗方法包括溶剂清洗、酸洗和碱洗等。
3.预处理：
预处理是为了提高电镀层与基材的结合力和均匀性。
常见的预处理方法包括活化、脱脂、除锈等。
4.电解液配制：
根据所需的电镀层的性能和要求，选择合适的电解液，并按照一定的配方和浓度进行调配。
5.电解槽组装：
将电解液倒入电解槽中，并安装电极和待电镀零件。
电极通常是一个导电性好且不会被电解液腐蚀的金属材料，例如铜。
6.电镀：
将电解槽中的电极接通电源，通过电解作用，金属离子在电解液中被氧化，转化为金属原子或金属离子，然后被还原到带电极上，形成金属沉积。
7.定型：
经过一段时间的电镀后，电镀层会逐渐增厚，达到所需的厚度后，将
待电镀零件从电解槽中取出，进行冲洗和干燥。
8.表面处理：
根据实际需求，对电镀层进行进一步的处理，如抛光、喷漆等，以提
高电镀层的光泽度和装饰性。
9.质检：
对镀件进行质量检验，包括外观质量检验、厚度检测、附着力测试等。
10.包装和出厂：
经过质检合格的电镀件，进行包装，以防止在运输和存储过程中的损坏。
然后出厂销售或使用。
以上是一种常见的电镀生产工艺流程，根据不同的金属材料和要求，
工艺流程可能会有所不同。
各种电镀生产工艺流程电镀是一种常用的表面处理技术，通过在金属表面沉积一层金属或合金，以达到提高耐腐蚀性、美观性和功能性等目的。
电镀工艺流程因不同的金属和合金而异，但一般包括以下几个步骤：一、准备阶段在电镀生产流程的准备阶段，需要将工件进行前处理，包括清洁、除锈、除油等，以便在电镀时能够获得良好的附着力和美观度。
清洁一般采用化学或物理方法，如酸洗、打磨、超声波清洗等；除锈通常采用酸洗或喷砂等方法；除油则一般采用化学方法。
二、电镀液的配制在准备阶段完成后，需要配制电镀液。
电镀液的成分和浓度对电镀质量和效果有重要影响，因此需要精确控制。
配制电镀液时，需要根据工艺要求和原材料的成分，计算出所需的各成分的量，并按照比例混合溶解。
配制完成后，需要对电镀液进行检测，确保其成分和浓度符合工艺要求。
三、电镀操作在电镀操作阶段，将工件浸入电镀液中，通过电流的作用，使电镀液中的金属离子在工件表面还原成金属原子，形成一层金属膜。
电镀过程中，需要根据工件的材料、形状、尺寸等因素，选择合适的电流密度、电镀时间、温度等工艺参数，以保证电镀的质量和效果。
四、后处理阶段电镀完成后，需要进行后处理。
后处理包括水洗、干燥、钝化等步骤。
水洗是为了去除工件表面的残留物和杂质；干燥可以通过自然晾干或烘干等方法使工件表面的水份蒸发；钝化是为了提高工件表面的耐腐蚀性和抗氧化的能力。
后处理的质量对电镀产品的质量和性能也有很大的影响。
五、检测与包装最后，需要对电镀产品进行检测和包装。
检测包括外观检测、镀层厚度检测、附着力检测等，以确保产品质量符合要求。
包装是为了保护产品在运输和存储过程中的安全和美观度。
包装一般采用防震、防潮、防尘等材料，根据不同的产品需求进行定制。
六、废水处理与环保措施在电镀生产过程中，会产生大量的废水，其中含有重金属离子和有害物质。
为了保护环境和人类健康，需要对废水进行处理。
废水处理方法包括化学沉淀法、吸附法、离子交换法等，根据废水的成分和浓度选择合适的方法进行处理。
电镀企业生产工艺流程
《电镀企业生产工艺流程》
电镀作为一种常用的金属表面处理工艺，在各个行业都有着广泛的应用。
电镀企业在生产过程中需要严格控制工艺流程，以确保产品质量和生产效率。
下面是一个典型的电镀企业生产工艺流程：
1. 材料准备：首先，电镀企业需要准备好待处理的材料，包括金属基材、镀液和各种辅助材料。
2. 清洗和预处理：将待处理的金属基材进行清洗和预处理，去除表面的油脂、污垢和氧化物，以确保镀层的附着力和光洁度。
3. 酸洗：对金属基材进行酸洗处理，去除表面的氧化层，提高镀层的附着力。
4. 镀液配制：根据产品的要求和镀层的种类，配制不同的镀液，包括酸性镀液、碱性镀液和中性镀液等。
5. 电镀工艺：将经过准备和预处理的金属基材放入镀槽中，通过施加电流和控制镀液的温度、PH值和镀液流动速度，使金
属基材表面镀上一层金属镀层。
6. 定型和后处理：对镀好的产品进行定型处理，以提高镀层的耐腐蚀性和机械性能。
同时进行一些后处理工艺，如抛光、涂装等，使产品的表面光洁度和装饰性得到进一步提升。
7. 质量检验：对电镀产品进行质量检验，包括镀层厚度、光洁度、结合力和耐腐蚀性等指标的检测，确保产品符合客户的要求和标准。
通过严格控制每一个环节的工艺流程，电镀企业可以生产出质量稳定、性能优良的电镀产品，满足客户的需求，赢得市场的认可和信赖。

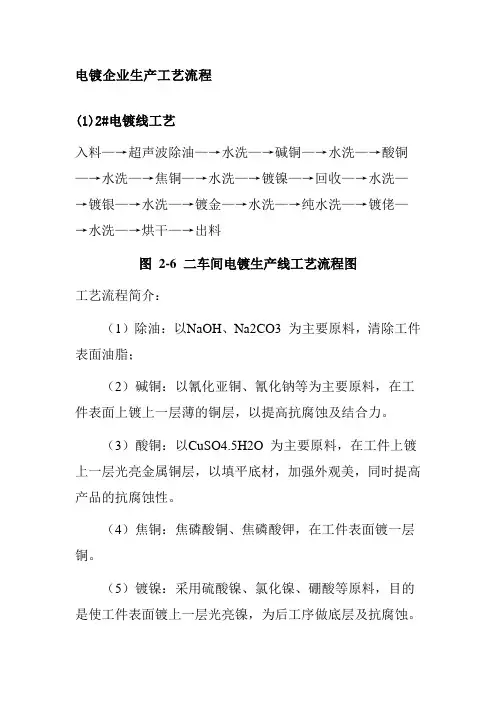

电镀企业生产工艺流程(1)2#电镀线工艺入料—→超声波除油—→水洗—→碱铜—→水洗—→酸铜—→水洗—→焦铜—→水洗—→镀镍—→回收—→水洗—→镀银—→水洗—→镀金—→水洗—→纯水洗—→镀佬—→水洗—→烘干—→出料图2-6 二车间电镀生产线工艺流程图工艺流程简介：（1）除油：以NaOH、Na2CO3 为主要原料，清除工件表面油脂；（2）碱铜：以氰化亚铜、氰化钠等为主要原料，在工件表面上镀上一层薄的铜层，以提高抗腐蚀及结合力。
（3）酸铜：以CuSO4.5H2O 为主要原料，在工件上镀上一层光亮金属铜层，以填平底材，加强外观美，同时提高产品的抗腐蚀性。
（4）焦铜：焦磷酸铜、焦磷酸钾，在工件表面镀一层铜。
（5）镀镍：采用硫酸镍、氯化镍、硼酸等原料，目的是使工件表面镀上一层光亮镍，为后工序做底层及抗腐蚀。
（6）镀银：用氰化银钾、氰化钾等为主要原料，在镀件上电镀一层加厚有效银金属材料。
镀银模具比例不高, 主要是部分3D 难脱离件采用镀银模具提高脱模性和寿命。
（7）镀金：以氰化金钾、氰化钠为原料镀金；（8）镀佬：用有机保护剂在工件表面形成一层保护膜，以提高工件的抗蚀性及硬度；（9）烘干：以电、煤气为能源，在140℃左右高温烘干产品表面水分。
(2)3#电镀线工艺冷脱除油—→超声波除油—→电解除油—→水洗—→酸电解—→酸活化—→水洗—→冲击镍—→水洗—→碱铜—→水洗—→酸铜—→珍珠镍—→光镍—→哑镍—→回收—→水洗—→黑镍—→回收—→水洗—→镀铬—→水洗—→仿金—→水洗—→钝化—→水洗—→切水—→水洗—→烘干—→品检—→出料图2-7 三车间电镀生产线工艺流程图工艺流程简介：（1）除油：以NaOH、Na2CO3、Na3PO4 为主要原料，清除工件表面油脂；（2）冲击镍：以氯化镍、盐酸为主要原材料，镀一镍层，镀冲击镍是指镀镍时先加上一个大于正常镀镍电流的电流，用于清除镀件表面可能存在的氧化膜，防止产生结合力不良。
（3）酸电解：以20％的H2SO4 对工件表面的氧化皮进行预处理。
电镀车间工艺流程图一、引言电镀车间是一种常见的表面处理工艺，用于改善金属制品的耐腐蚀性、外观和机械性能。
本文将详细介绍电镀车间的工艺流程图，包括前处理、电镀和后处理等环节。
二、前处理1. 表面清洁在进行电镀之前，需要对金属制品进行表面清洁，以去除油污、灰尘和氧化物等杂质。
常用的清洁方法包括机械清洗、化学清洗和超声波清洗等。
2. 酸洗酸洗是一种常用的前处理方法，用于去除金属表面的氧化物和锈蚀物。
通常使用稀硫酸、盐酸或者硝酸进行酸洗，可以有效提高电镀的附着力和光泽度。
3. 除锈对于带有锈蚀的金属制品，需要进行除锈处理。
常用的方法包括机械除锈、化学除锈和电解除锈等。
三、电镀1. 镀层选择根据金属制品的要求和用途，选择适当的电镀材料和镀层类型。
常见的电镀材料包括镀铬、镀镍、镀锌和镀铜等。
2. 预处理在进行电镀之前，需要对金属制品进行预处理，以提高电镀的附着力和平整度。
常用的预处理方法包括活化处理、酸洗和中和等。
3. 电镀电镀是将金属离子还原成金属，并在金属制品表面形成一层均匀的镀层的过程。
通常使用电解槽进行电镀，其中包含电解液和电极。
四、后处理1. 清洗在电镀完成后，需要对金属制品进行清洗，以去除电解液和其他残留物。
常用的清洗方法包括水洗、酸洗和中和等。
2. 抛光抛光是提高金属制品表面光泽度和平整度的一种方法。
常用的抛光方法包括机械抛光、化学抛光和电解抛光等。
3. 检验对电镀后的金属制品进行检验，以确保镀层的质量和性能符合要求。
常用的检验方法包括外观检查、厚度测量和附着力测试等。
五、安全注意事项在进行电镀车间工艺流程时，需要注意以下安全事项：1. 穿戴防护服和防护手套，以避免与化学物品接触。
2. 使用通风设备，保持车间空气流通。
3. 严禁吸烟和使用明火。
4. 对废液进行妥善处理，避免对环境造成污染。
六、总结电镀车间工艺流程图包括前处理、电镀和后处理等环节。
通过表面清洁、酸洗、除锈、电镀、清洗、抛光和检验等步骤，可以获得具有良好附着力、光泽度和耐腐蚀性的电镀层。
电镀企业生产工艺流程电镀企业的生产工艺流程主要包括前处理、电镀和后处理三个主要环节。
前处理阶段是为了提高工件表面的质量和电镀效果，通常包括以下几个步骤：1. 清洗：将工件放入清洗槽中进行机械清洗或化学清洗，以去除表面的油污、灰尘等杂质。
2. 酸洗：将工件放入酸洗槽中进行酸洗处理，主要目的是去除表面的锈蚀、氧化层以及金属铁污染物。
3. 除锈：对于部分需要除锈的工件，可以通过机械、化学或电化学除锈的方法进行处理，以去除表面的锈斑和锈蚀。
4. 钝化：将经过酸洗或除锈处理的工件通入钝化槽中进行钝化处理，主要目的是形成一层保护膜，保护工件表面不受腐蚀。
电镀阶段是将经过前处理的工件放入电镀槽中进行电镀处理，主要包括以下几个步骤：1. 阴极电镀：在电解槽中放入阴极，将经过前处理的工件作为阳极，通过电流的作用，将阳极金属溶解，形成金属离子，然后在阴极上还原成金属沉积。
2. 电镀处理：根据需要选择合适的电镀液，例如铜、镍、铬等，将工件分别放入对应的电镀槽中进行电镀。
电镀液中含有金属离子，通过电流的作用，将金属沉积在工件表面，形成一层金属膜。
3. 电解除镀：对于需要去除电镀层的部分工件，可以将其放入电解槽中进行电解除镀处理，将金属离子还原成金属颗粒，并与镀层分离。
后处理阶段是对电镀好的工件进行清洗和保护，以提高外观和耐腐蚀性能，主要包括以下几个步骤：1. 清洗：将电镀好的工件放入清洗槽中进行清洗，去除电镀液残留和其他污染物。
2. 洗涤：将工件放入洗涤槽中进行洗涤，使用合适的洗涤剂进行清洁，保证工件的外观质量。
3. 干燥：将洗涤后的工件放入烘干设备中进行烘干，以去除工件表面的水分，避免锈蚀。
4. 封装：对于一些精密部件或需要保护的工件，可以进行封装处理，使用耐腐蚀的封装材料进行包装，保护工件的外观和质量。
5. 检验：对于电镀好的工件，进行外观检验和性能测试，确保工件的质量符合要求。
总的来说，电镀企业的生产工艺流程包括前处理、电镀和后处理三个环节，通过一系列的处理步骤，将工件的表面质量提高，并增加一层保护层，从而达到提高工件耐腐蚀性能和美观度的目的。

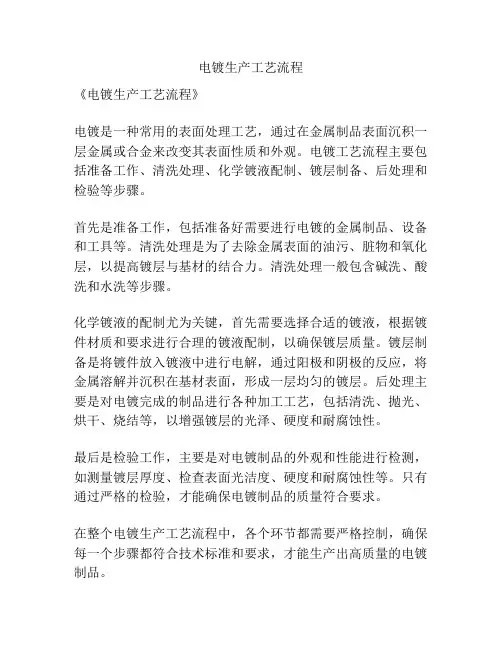

电镀生产工艺流程
《电镀生产工艺流程》
电镀是一种常用的表面处理工艺，通过在金属制品表面沉积一层金属或合金来改变其表面性质和外观。
电镀工艺流程主要包括准备工作、清洗处理、化学镀液配制、镀层制备、后处理和检验等步骤。
首先是准备工作，包括准备好需要进行电镀的金属制品、设备和工具等。
清洗处理是为了去除金属表面的油污、脏物和氧化层，以提高镀层与基材的结合力。
清洗处理一般包含碱洗、酸洗和水洗等步骤。
化学镀液的配制尤为关键，首先需要选择合适的镀液，根据镀件材质和要求进行合理的镀液配制，以确保镀层质量。
镀层制备是将镀件放入镀液中进行电解，通过阳极和阴极的反应，将金属溶解并沉积在基材表面，形成一层均匀的镀层。
后处理主要是对电镀完成的制品进行各种加工工艺，包括清洗、抛光、烘干、烧结等，以增强镀层的光泽、硬度和耐腐蚀性。
最后是检验工作，主要是对电镀制品的外观和性能进行检测，如测量镀层厚度、检查表面光洁度、硬度和耐腐蚀性等。
只有通过严格的检验，才能确保电镀制品的质量符合要求。
在整个电镀生产工艺流程中，各个环节都需要严格控制，确保每一个步骤都符合技术标准和要求，才能生产出高质量的电镀制品。

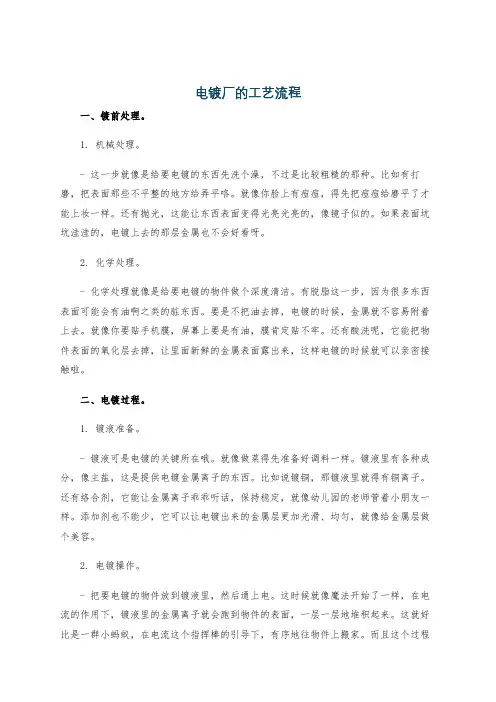

电镀厂的工艺流程一、镀前处理。
1. 机械处理。
- 这一步就像是给要电镀的东西先洗个澡，不过是比较粗糙的那种。
比如有打磨，把表面那些不平整的地方给弄平咯。
就像你脸上有痘痘，得先把痘痘给磨平了才能上妆一样。
还有抛光，这能让东西表面变得光亮光亮的，像镜子似的。
如果表面坑坑洼洼的，电镀上去的那层金属也不会好看呀。
2. 化学处理。
- 化学处理就像是给要电镀的物件做个深度清洁。
有脱脂这一步，因为很多东西表面可能会有油啊之类的脏东西。
要是不把油去掉，电镀的时候，金属就不容易附着上去。
就像你要贴手机膜，屏幕上要是有油，膜肯定贴不牢。
还有酸洗呢，它能把物件表面的氧化层去掉，让里面新鲜的金属表面露出来，这样电镀的时候就可以亲密接触啦。
二、电镀过程。
1. 镀液准备。
- 镀液可是电镀的关键所在哦。
就像做菜得先准备好调料一样。
镀液里有各种成分，像主盐，这是提供电镀金属离子的东西。
比如说镀铜，那镀液里就得有铜离子。
还有络合剂，它能让金属离子乖乖听话，保持稳定，就像幼儿园的老师管着小朋友一样。
添加剂也不能少，它可以让电镀出来的金属层更加光滑、均匀，就像给金属层做个美容。
2. 电镀操作。
- 把要电镀的物件放到镀液里，然后通上电。
这时候就像魔法开始了一样，在电流的作用下，镀液里的金属离子就会跑到物件的表面，一层一层地堆积起来。
这就好比是一群小蚂蚁，在电流这个指挥棒的引导下，有序地往物件上搬家。
而且这个过程得控制好电流密度、温度这些条件。
要是电流太大了，可能金属层就会变得很粗糙，就像你画画的时候，颜料涂得太厚就不好看了。
温度也很重要，不同的镀液有不同的最佳温度范围，就像人有最适合自己的生活温度一样。
三、镀后处理。
1. 清洗。
- 电镀完了之后，物件得好好洗个澡。
因为上面可能还沾着镀液呢。
要是不洗干净，镀液残留可能会腐蚀物件。
就像你吃完糖不刷牙，牙齿就会被蛀一样。
清洗的时候要洗得彻彻底底的，一般会用清水多冲洗几遍。
2. 钝化处理。
- 这一步可有意思了。
电镀工艺生产流程资料电镀是一种通过电化学方法在金属表面上镀上一层金属或合金的工艺。
它可以改善金属的外观、提高金属的耐腐蚀性，增加金属的硬度和耐磨性等。
下面是电镀工艺的生产流程资料。
一、表面处理1.清洗：将待电镀的金属材料放入清洗槽中，使用合适的清洗剂对金属表面进行清洗，去除表面的油污、灰尘和氧化物等杂质。
2.脱脂：将清洗后的金属材料放入脱脂槽中，使用有机溶剂去除金属表面的油脂，以保证电镀液的正常运行。
二、预处理1.酸洗：将脱脂后的金属材料放入酸洗槽中，使用酸性溶液（如硫酸或盐酸）去除金属表面的氧化物，以改善金属表面的粗糙度和增加与电镀液的附着力。
2.洗涤：将酸洗后的金属材料进行反复冲洗，去除酸洗残留物和酸性液体，以免对电镀液产生不良影响。
三、电镀1.设备调试：将洗涤后的金属材料放入电镀槽中，根据所需的电镀方法和电镀液的类型调整电镀槽中的温度、电流密度和镀液中金属盐的浓度等参数，进行设备调试和预热。
2.镀层沉积：通过电解池中的正、负电极进行电镀反应，金属离子在正极上还原并沉积在金属材料的表面，形成金属薄层。
此过程中需要稳定的电流和合适的电压，以确保镀层的均匀性和质量。
3.待镀层抛光：在电镀后，待镀件可能存在表面不平整或不完美的情况。
此时需要进行镀后抛光，通过研磨、打磨和抛光的方式使镀件表面光洁度提高，达到所需的要求。
四、后处理1.清洗：将电镀后的金属材料进行清洗，去除表面的电镀液残留物和杂质，并提高镀层的光洁度。
2.干燥：将清洗后的镀件放置在通风的地方，让其自然干燥，以避免水分对镀件的影响。
3.包装：将干燥后的镀件进行包装，防止外界污染和损坏，以便储存和运输。
以上是电镀工艺的生产流程资料，通过这些步骤可以实现金属表面的电镀，提高金属的性能和附着力，延长金属的使用寿命。
但在实际生产中，还需要根据具体材料和要求来调整和优化工艺流程，以确保电镀质量和工作效率的达到。
第1篇一、引言电镀是一种利用电解原理在金属或非金属表面形成一层均匀、致密、具有一定厚度的金属或合金层的方法。
电镀工艺广泛应用于各个领域，如电子、汽车、轻工、航空航天等。
本文将详细介绍电镀生产工艺流程，包括准备工作、电镀过程、后处理等方面。
二、电镀生产工艺流程1. 准备工作（1）镀件表面处理镀件表面处理是电镀工艺的重要环节，主要包括清洗、除油、酸洗、钝化、活化等步骤。
①清洗：将镀件放入清洗槽中，用超声波或手工清洗，去除表面污物、油脂、尘埃等。
②除油：采用有机溶剂或碱液去除镀件表面的油脂。
③酸洗：用稀硝酸或盐酸溶液去除镀件表面的氧化层。
④钝化：在酸洗后，对镀件进行钝化处理，以防止镀层与基体金属发生电化学反应。
⑤活化：在钝化处理后，对镀件进行活化处理，以提高镀层与基体金属的结合力。
（2）电镀液配制根据镀层要求，配制相应的电镀液。
电镀液主要由主盐、辅助盐、导电盐、pH调节剂、光亮剂等组成。
（3）镀槽准备将镀槽清洗干净，检查槽内是否有异物，确保镀槽符合电镀要求。
2. 电镀过程（1）挂具安装将处理好的镀件安装在挂具上，确保镀件在镀槽内均匀分布。
（2）通电接通电源，调整电流、电压，使镀层厚度达到要求。
（3）镀层形成在电流、电压的作用下，电镀液中的金属离子在镀件表面还原，形成金属镀层。
（4）电镀时间控制根据镀层要求，控制电镀时间，确保镀层厚度均匀。
（5）电镀液维护定期检查电镀液成分，补充消耗的化学药品，保持电镀液稳定性。
3. 后处理（1）清洗电镀完成后，将镀件取出，用去离子水或蒸馏水清洗，去除表面残留的电镀液。
（2）干燥将清洗后的镀件放入干燥箱中，进行干燥处理，去除表面水分。
（3）抛光对镀层进行抛光处理，提高镀层的光亮度和平整度。
（4）检测对电镀产品进行检测，确保镀层质量符合要求。
三、电镀工艺注意事项1. 电镀液稳定性电镀液稳定性是电镀工艺的关键，应定期检查电镀液成分，补充消耗的化学药品，保持电镀液稳定性。
2. 镀层均匀性镀层均匀性是电镀工艺的重要指标，应确保镀件在镀槽内均匀分布，调整电流、电压，使镀层厚度均匀。
电镀生产工艺流程电镀是指通过电解（电导）或电动力方式将金属沉积在另一种材料表面的一种工艺。
电镀广泛应用于制造业中，常用于增加材料的耐腐蚀性、美观性和增加材料表面硬度等方面。
电镀生产工艺流程通常分为以下几个步骤：1. 表面准备：首先需要对待镀物进行表面处理，以去除表面的油脂、氧化物和其他杂质。
常用的方法包括溶剂清洗、酸洗和碱洗等。
这些方法可以确保镀层与基材之间的粘结力。
2. 被镀物的预处理：在进行电镀之前，需要对被镀物进行一些预处理。
常见的预处理方法有除油、除锈和电解抛光等。
这些步骤旨在提高被镀物的表面平滑度和附着力。
3. 镀层选择：根据需要，选择合适的镍、铬、锌等金属进行电镀。
不同的金属可以提供不同的特性，如耐腐蚀性、硬度和外观等。
选择合适的镀层对最终产品的品质至关重要。
4. 电解槽设置：根据需要，设置合适的电解槽。
电解槽的设计包括阳、阴极和电解液等。
阳极是镀金属的源头，阴极是被镀物。
电解液中含有金属离子，通过电解过程将金属离子还原到被镀物表面。
5. 电镀过程：将被镀物浸入电解槽中，使其成为阴极，阳极与电解液中的金属离子结合。
通过施加电流，金属离子被还原到被镀物表面，形成金属镀层。
6. 脱模：电镀完成后，需要将被镀物从电解槽中取出，并进行脱模。
脱模是通过物理或化学方法将镀层与模具分离的过程。
7. 清洗和抛光：脱模后，需要进行清洗和抛光。
清洗可以去除表面的残留电解液和其他杂质，抛光可以提高镀层的光泽度和表面平滑度。
8. 检验和包装：最后，对电镀产品进行检验，包括测量镀层厚度、均匀性和附着力等指标。
合格的产品经过检验后，进行包装，并送往客户。
总结起来，电镀生产工艺流程包括表面准备、被镀物的预处理、镀层选择、电解槽设置、电镀过程、脱模、清洗和抛光、检验和包装等步骤。
这些步骤的完成有助于确保电镀产品的质量和使用性能，同时增加了产品的附加值。
电镀生产工艺流程在制造业中具有重要的应用和意义。
电镀生产工艺流程
电镀是一种将金属沉积在导电基材表面的工艺，通过电流作用下，使金属离子在导电基材表面还原成金属沉积的过程。
电镀工艺
在工业生产中有着广泛的应用，可以提高金属制品的耐腐蚀性、耐
磨性和美观度。
下面将介绍电镀生产工艺的流程。
首先，准备工件。
在进行电镀之前，需要对工件进行清洗和处理，以确保表面没有油污、氧化物和其他杂质。
清洗工件可以采用
化学清洗、机械清洗或超声波清洗等方法，将工件表面的杂质去除
干净。
其次，进行预处理。
预处理是为了增加工件表面的粗糙度，提
高金属层的附着力。
通常采用酸洗、碱洗、磷化或化学镀铜等方法
进行预处理，不同的预处理方法可以根据工件材料和要求进行选择。
接着，进行电镀。
将经过清洗和预处理的工件放入电镀槽中，
与阳极（金属板）连接，通过电解液中的金属离子在阳极的作用下，沉积在工件表面，形成金属层。
电镀过程中需要控制电流密度、电
镀时间、温度和搅拌等参数，以保证金属层的均匀性和质量。
最后，进行后处理。
电镀完成后，需要对工件进行后处理，包括清洗、干燥、抛光和包装等工序。
清洗是为了去除电解液残留和表面杂质，干燥是为了避免金属层氧化，抛光是为了提高工件表面的光洁度，包装是为了保护金属层不受外界环境的影响。
总之，电镀生产工艺流程包括准备工件、预处理、电镀和后处理四个主要步骤。
每个步骤都至关重要，影响着最终电镀效果的质量和稳定性。
只有严格按照工艺流程进行操作，才能保证电镀产品达到预期的要求，满足客户的需求。
电镀车间工艺流程图一、引言电镀车间是一种常见的表面处理工艺，用于给金属制品增加一层保护性的金属涂层，提高其耐腐蚀性和装饰性。
本文将详细介绍电镀车间的工艺流程图，包括准备工作、前处理、电镀过程和后处理等环节。
二、准备工作1. 设备准备：确保电镀设备正常运行，包括电镀槽、电源、过滤器等设备的检查和维护。
2. 材料准备：准备电镀所需的金属材料、电镀液、电解质、酸碱溶液等。
3. 人员准备：确保操作人员具备相关技能和安全意识，提供必要的个人防护装备。
三、前处理1. 清洗：将金属制品浸泡在清洗槽中，去除表面的油污和杂质。
2. 酸洗：将金属制品浸泡在酸洗槽中，去除表面的氧化层和锈蚀。
3. 洗净：将金属制品清洗干净，去除酸洗液残留。
4. 预处理：根据需要进行表面处理，如除锈、打磨、喷砂等。
四、电镀过程1. 阳极准备：将金属制品作为阳极，连接到电源的阳极端。
2. 阴极准备：准备一个金属板作为阴极，连接到电源的阴极端。
3. 电镀槽准备：将电镀液倒入电镀槽中，并加热至适当温度。
4. 电解质添加：根据需要向电镀液中添加适量的电解质，以调节电镀过程中的电解质浓度。
5. 电镀：将金属制品浸入电镀槽中，保证阳极和阴极相互连接，启动电源进行电镀。
6. 控制电流：根据金属制品的大小和形状，调节电流大小，控制电镀速度和质量。
7. 定时电镀：根据所需的电镀厚度和质量要求，设定适当的电镀时间。
8. 监控电镀过程：通过监测电流、电压、温度等参数，确保电镀过程的稳定性和一致性。
五、后处理1. 冲洗：将电镀后的金属制品冲洗干净，去除电镀液残留。
2. 中和：对一些酸碱性物质进行中和处理，以防止对环境造成污染。
3. 干燥：将金属制品进行干燥处理，以防止水分对电镀层的影响。
4. 检查：对电镀后的金属制品进行外观检查，确保电镀层的光洁度和质量。
5. 包装：对合格的电镀制品进行包装，以防止在运输和储存过程中受到损坏。
六、安全注意事项1. 操作人员应佩戴个人防护装备，如手套、护目镜、防护服等。
电镀工艺流程图及工艺说明孔化工艺流程：上板→膨胀→双联水洗→氧化→回收水洗→双联水洗→预中和→中和→双联水洗→ 条件→双联水洗→微蚀→双联水洗→预浸→活化→双联水洗→促化→双联水洗→ 化学沉铜→双联水洗→下板孔化工艺说明孔化操作工艺说明如下表所示序号主要工程功能说明 1 膨胀将孔内粉尘进行膨胀处理。
2 氧化利用强氧化清除膨胀后的杂物。
3 中和将氧化时的碱性物质中和。
4 条件去除材料表面的油污。
5 微蚀对铜面进行修正处理，保证沉铜的结合力。
6 预浸对活化前的预处理，保证无水进入活化槽。
7 活化化学沉铜前的钯沉积。
8 促化化学沉铜前的还原处理 9 化学沉铜在材料表面形成一层化学铜，将板的两面连接起来。
板电工艺流程图板电工艺流程上板→除油→市水洗→上喷水洗→浸酸→镀铜→上喷水洗→上喷水洗→下板→剥挂架→市水洗→上喷水洗→上板板电工艺说明板电操作工艺说明如下表所示序号主要工程功能说明 1 除油去除材料表面的油污。
2 浸酸去除材料表面可能存在的氧化膜，活化产品。
3 镀铜铜电镀为打底电镀，其目的是为了在材料表面形成一层致密的铜电镀层，以增加镀层与基体材料的结合力。
图电工艺流程图图电流程图：上板→除油→水洗→水洗→微蚀→水洗→水洗→酸浸→镀铜→水洗→高位水洗→浸水洗→镀锡前处理→镀锡→高位水洗→浸水洗→下板→剥挂架→水洗→高位水洗→上板图电工艺说明图电操作工艺说明如下表所示序号主要工程功能说明 1 除油去除材料表面的油污。
2 微蚀对铜面进行修正处理，保证铜电镀的结合力。
3 酸浸去除材料表面可能存在的氧化膜，活化产品。
4 镀铜铜电镀为打底电镀，其目的是为了在材料表面形成一层致密的铜电镀层，以增加镀层与基体材料的结合力。
5 镀锡在客户要求的区域内镀上锡,保护铜不被碱性蚀刻。
电镀生产工艺流程电镀（Electroplating）是在金属或非金属基体表面上通过电解法沉积一层金属薄膜或合金膜的技术，通常用于提高材料的表面装饰性、耐腐蚀性、导电性、硬度等性能。
下面是电镀生产工艺的流程。
1.准备工作在进行电镀前，首先需要准备工作区和所需的设备，包括电镀槽、电源、电极等。
同时还需要对待镀件进行清洗和表面处理，以去除油污和氧化物，提高电镀效果。
2.清洗处理待镀件通常会先进行碱洗和酸洗来去除表面的污垢和锈蚀。
碱洗一般采用氢氧化钠溶液，酸洗则使用酸性溶液，如盐酸或硫酸。
清洗处理的时间和工艺会根据具体要求进行调整。
3.做底层涂镀在进行电镀前，有时需要在待镀件上涂覆一层底漆或底层膜，以增强镀层与基体的结合力。
底漆可以增加表面光滑度，提高电镀效果。
涂膜可保护基体不受镀液的侵蚀。
4.电镀槽组装根据要镀的金属或合金的种类、电镀工艺的要求和镀层的厚度，将电镀槽中加入金属盐类、络合剂、缓冲剂和稳定剂等化学药品，以调整电解液的成分和性质。
同时也要根据预计的电流密度、温度、搅拌速度等参数，调整槽液的工艺条件。
5.阴阳极设定在电镀槽中，需要准备一对阴阳极，阳极为纯金属或相同材料的片状；阴极则为待镀件。
阴极和阳极必须分别连接到电源的阳极和阴极引线上。
同时，在槽液中还可以加入一些复合阳极，以增加电流的分布均匀性。
6.电解沉镀将待镀件在阴极引线上放置好，保证完全浸入电镀槽液中。
打开电源，调整电流和工作时间，使电流通过电解液，将金属阳离子沉积到待镀件表面。
通过调整电流密度、温度和工作时间，可以控制镀层的厚度和质量。
7.涂层处理在电镀完成后，待镀件需要进行涂层处理，以提高镀层的抗腐蚀性、硬度和润滑性。
涂层处理包括热处理、再镀处理和封闭处理。
热处理可提高镀层的结晶度和硬度，再镀处理可增加整体镀层的厚度，封闭处理则可提高镀层的致密性和耐腐蚀性。
8.检验和包装镀层完成后，需要对镀层进行检验，包括检查其厚度、外观和理化性能等。
