连续电镀生产工艺流程图

电镀车间工艺流程图一、引言电镀车间是制造业中常见的一个环节，用于给产品表面镀上一层金属或合金，以提高产品的耐腐蚀性、装饰性和导电性。

本文将详细介绍电镀车间的工艺流程图，包括前处理、电镀、后处理等环节。

二、前处理1. 清洗a. 将待镀产品放入清洗槽中，清除表面的油污和杂质。

b. 使用清洗剂和机械刷等工具进行清洗，确保表面干净无污染。

2. 酸洗a. 将清洗后的产品放入酸洗槽中，用酸性溶液清除表面的氧化物和锈蚀。

b. 酸洗时间和酸浓度根据产品材质和要求进行调整。

3. 洗涤a. 将酸洗后的产品放入洗涤槽中，用水洗净酸洗液和残留物。

b. 可使用多次清洗，确保产品表面不含有任何酸洗液。

4. 预处理a. 将洗涤后的产品放入预处理槽中，进行表面活化处理。

b. 预处理可采用化学方法或机械方法，提高产品表面的粗糙度和附着力。

三、电镀1. 电解液配置a. 根据产品和要求，配置适当的电解液。

b. 电解液包括金属盐溶液、添加剂和稳定剂等。

2. 阴极处理a. 将产品作为阴极，放入电镀槽中。

b. 通过电流作用，将金属离子还原到产品表面，形成金属镀层。

3. 电镀时间和电流密度a. 电镀时间和电流密度根据产品和要求进行调整。

b. 电镀时间过长可能导致镀层厚度不均匀，电流密度过大可能导致镀层结构不良。

4. 电镀层厚度检测a. 通过仪器检测电镀层的厚度，确保符合要求。

b. 可使用X射线荧光光谱仪、电子显微镜等设备进行检测。

四、后处理1. 清洗a. 将电镀后的产品放入清洗槽中，去除电解液和杂质。

b. 清洗后的产品表面应干净无污染。

2. 干燥a. 将清洗后的产品进行干燥处理，去除水分。

b. 可采用空气干燥、烘干炉等方法，确保产品表面干燥。

3. 检验a. 对电镀后的产品进行外观检查，确保镀层无气泡、无裂纹等缺陷。

b. 可使用目视检查、显微镜等设备进行检验。

4. 包装a. 将检验合格的产品进行包装，防止镀层受损。

b. 包装材料可采用泡沫塑料、纸箱等。

电镀车间工艺流程图一、概述电镀是一种常见的表面处理工艺，通过在金属表面形成一层金属或合金的薄膜，可以提高材料的耐腐蚀性、美观性和机械性能。

电镀车间工艺流程图是对电镀车间中各个工艺环节的流程进行图示，以便于工作人员了解整个电镀过程的顺序和各个环节之间的关系。

二、工艺流程图以下是一个典型的电镀车间工艺流程图，包括了常见的电镀步骤和相关设备。

1. 准备工作a. 清洗工件：将待镀件进行清洗，去除表面的油污、灰尘等杂质。

b. 酸洗工件：使用酸性溶液对工件进行酸洗，去除表面的氧化层和锈蚀物。

c. 钝化处理：对工件进行钝化处理，增加工件表面的耐腐蚀性。

2. 镀前处理a. 确定镀层材料：根据工件的要求和应用环境，选择适合的镀层材料。

b. 表面处理：对工件进行机械或化学处理，以提高镀层附着力。

c. 预处理：对工件进行预处理，如除油、除锈等。

3. 镀层过程a. 镀液配制：根据镀层材料的要求，配制合适的镀液。

b. 镀液调节：调节镀液的温度、PH值、浓度等，以确保镀层质量稳定。

c. 电解槽设置：设置电解槽的电流、电压、时间等参数。

d. 镀层过程：将工件浸入镀液中，通过电流的作用，在工件表面形成金属镀层。

4. 镀后处理a. 清洗工件：将镀好的工件进行清洗，去除表面的残留镀液。

b. 干燥处理：对工件进行干燥处理，以防止水分对镀层的影响。

c. 检验：对镀层进行质量检验，如厚度、附着力、外观等。

d. 包装：对合格的镀件进行包装，以便运输和保护。

5. 设备维护a. 清洗设备：定期对电镀设备进行清洗和维护，以保证设备的正常运行。

b. 更换镀液：根据镀液的使用寿命和质量要求，定期更换镀液。

c. 检修设备：定期对电镀设备进行检修和维护，以延长设备的使用寿命。

三、数据示例以下是一个电镀车间工艺流程图的数据示例，仅供参考。

1. 准备工作a. 清洗工件：使用清洗液清洗工件，去除表面杂质。

b. 酸洗工件：使用硫酸酸洗液酸洗工件，去除氧化层。

c. 钝化处理：使用钝化剂对工件进行钝化处理。

电镀工艺生产流程安排在12号厂房内，主要有16个镀种、19项工艺流程，主耍有电镀俗、熬化镀铜、祖化镀银、辄化镀锌、电镀和化学镀擁、钾盐镀锌、猛酸阳极化、草酸阳极化、铜氧化、不锈钢钝化以及电抛光等。

机械抛光产生的粉尘，设迓吸尘室对粉尘有效的吸收，并定期清理吸尘室。

电镀处理全部采用槽边回收和逆流漂洗工艺，减少物料消耗和废水生成量。

现将具有代表性的7个电镀工艺流程分别列出。

图3・3含給镀银（23道工序）表3.1-2含徹镀银关键工序原料成分及年消耗图37钢件報化镀铜（19道工序）表图3・5铜件精密钝化（20道工序）表3.1-4铜件精密钝化关键工序原料成分及年组成图3-6 钢、铜件电镀傑（18道工序）表3.1-5 电镀傑关键工序原料成分及年组成图3・7俗酸阳极化（19道工序）图3・8铝件硫酸阳极化（17道工序）图3・9钢、铜件电镀辂（17道工序〉表3.1-8电镀锯关键工序原料成分及年组成3.1.4电镀处理工艺手段简介1、化学除油化学除油是利用热碱溶液对油脂的皂化和乳化作用，以除去皂化性油脂；利用表面活性剂的乳化作用，以除去非皂化性油脂。

本项目电镀工序的化学除油应用的是碱液除油。

2、电化学除油电化学除油，是将零件挂在碱性电解液的阴极或阳极上，利用电解时电极的极化作用和产生的大量气体将油污除去的方法。

电极的极化作用，能降低油一溶液界面的表面张力。

电化学除油过程的实质是水的电解，当金属制品做为阴极时，其表面进行的是还原过程，析出的是氢；当金属制品做为阳极时，其表面进行的是氧化过程，析出的是氧。

电极上所析出的氢气或氧气泡，对油膜具有强烈地撕裂作用和对溶液的机械搅拌作用，从而促使油膜更迅速地从零件表面上脱落转变为细小的油珠，加速、加强了除油过程。

析出的氢气或氧气泡，当电接触不良而打火花时，易引起小规模的氢氧反应（鸣爆），导致溶液溅出，危及安全。

要选择低泡表面活性剂（例如水玻璃）,以免产生的大量泡沫浮在溶液表面上，阻碍氢气和氧气的顺利溢出。

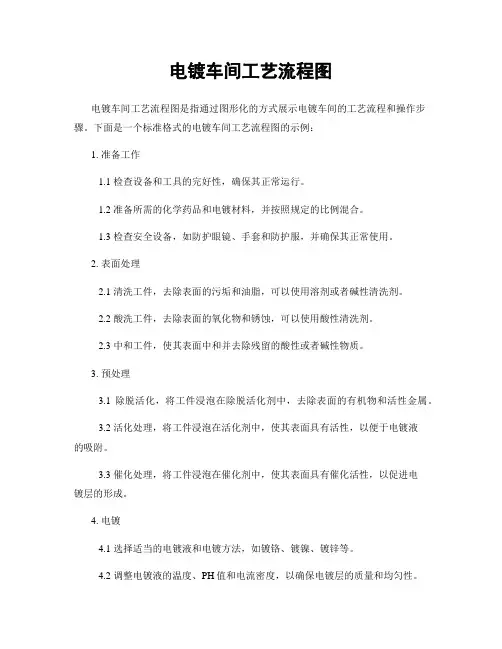

电镀车间工艺流程图电镀车间工艺流程图是指通过图形化的方式展示电镀车间的工艺流程和操作步骤。

下面是一个标准格式的电镀车间工艺流程图的示例：1. 准备工作1.1 检查设备和工具的完好性，确保其正常运行。

1.2 准备所需的化学药品和电镀材料，并按照规定的比例混合。

1.3 检查安全设备，如防护眼镜、手套和防护服，并确保其正常使用。

2. 表面处理2.1 清洗工件，去除表面的污垢和油脂，可以使用溶剂或者碱性清洗剂。

2.2 酸洗工件，去除表面的氧化物和锈蚀，可以使用酸性清洗剂。

2.3 中和工件，使其表面中和并去除残留的酸性或者碱性物质。

3. 预处理3.1 除脱活化，将工件浸泡在除脱活化剂中，去除表面的有机物和活性金属。

3.2 活化处理，将工件浸泡在活化剂中，使其表面具有活性，以便于电镀液的吸附。

3.3 催化处理，将工件浸泡在催化剂中，使其表面具有催化活性，以促进电镀层的形成。

4. 电镀4.1 选择适当的电镀液和电镀方法，如镀铬、镀镍、镀锌等。

4.2 调整电镀液的温度、PH值和电流密度，以确保电镀层的质量和均匀性。

4.3 将工件浸泡在电镀液中，通过施加电流使金属离子在工件表面沉积形成电镀层。

4.4 控制电镀时间，以达到所需的电镀层厚度。

5. 后处理5.1 清洗电镀层，去除电镀液和残留的化学药品。

5.2 中和电镀层，使其表面中和并去除残留的酸性或者碱性物质。

5.3 干燥工件，以防止电镀层受潮和腐蚀。

6. 检验和包装6.1 对电镀层进行质量检验，如厚度、硬度、附着力和耐腐蚀性等。

6.2 进行外观检查，确保电镀层的光洁度和无明显缺陷。

6.3 包装电镀工件，以防止其受到机械损伤和氧化。

以上是一个典型的电镀车间工艺流程图的示例。

实际情况中，具体的工艺流程和步骤可能会有所不同，根据不同的电镀材料和要求进行调整。

同时，为了确保生产过程的安全和环保，还需要遵守相关的法律法规和操作规范。

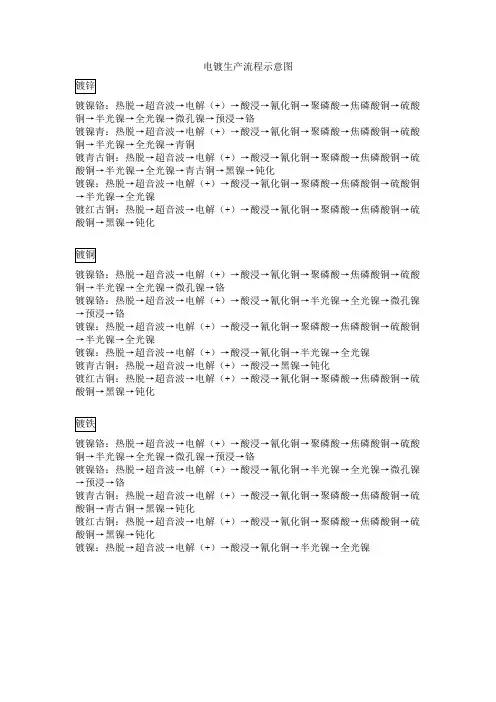

电镀生产流程示意图
镀镍铬：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→半光镍→全光镍→微孔镍→预浸→铬
镀镍青：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→半光镍→全光镍→青铜
镀青古铜：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→半光镍→全光镍→青古铜→黑镍→钝化
镀镍：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→半光镍→全光镍
镀红古铜：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→黑镍→钝化
镀镍铬：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→半光镍→全光镍→微孔镍→铬
镀镍铬：热脱→超音波→电解（+）→酸浸→氰化铜→半光镍→全光镍→微孔镍→预浸→铬
镀镍：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→半光镍→全光镍
镀镍：热脱→超音波→电解（+）→酸浸→氰化铜→半光镍→全光镍
镀青古铜：热脱→超音波→电解（+）→酸浸→黑镍→钝化
镀红古铜：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→黑镍→钝化
镀镍铬：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→半光镍→全光镍→微孔镍→预浸→铬
镀镍铬：热脱→超音波→电解（+）→酸浸→氰化铜→半光镍→全光镍→微孔镍→预浸→铬
镀青古铜：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→青古铜→黑镍→钝化
镀红古铜：热脱→超音波→电解（+）→酸浸→氰化铜→聚磷酸→焦磷酸铜→硫酸铜→黑镍→钝化
镀镍：热脱→超音波→电解（+）→酸浸→氰化铜→半光镍→全光镍。

电镀车间工艺流程图一、引言电镀车间是一种常见的金属表面处理工艺，通过在金属表面形成一层金属或者合金的保护层，以提高金属的耐腐蚀性、耐磨性和美观度。

本文将详细介绍电镀车间的工艺流程图，包括前处理、电镀工艺、后处理等环节。

二、前处理1. 产品接收与检查在电镀车间接收到待处理的产品后，首先进行外观检查，确保产品没有明显的缺陷或者损坏。

2. 清洗与除油将产品放入清洗槽中，使用适当的清洗剂和溶剂，去除产品表面的油污、灰尘和其他杂质。

3. 酸洗将清洗后的产品放入酸洗槽中，使用适当的酸性溶液，去除产品表面的氧化物和其他有害物质。

4. 水洗将酸洗后的产品进行充分的水洗，去除残留的酸性溶液和杂质。

5. 表面活化使用适当的表面活化剂处理产品表面，提高电镀的附着力和均匀度。

三、电镀工艺1. 镀层选择根据产品的要求和应用领域，选择合适的电镀材料和镀层类型，如镀铬、镀镍、镀锌等。

2. 镀液配制根据所选的镀层类型，按照配方将镀液中的金属盐和添加剂溶解在适当的溶剂中，形成镀液。

3. 预处理将经过前处理的产品放入预处理槽中，使用适当的溶液进行处理，以提高镀层的附着力和均匀度。

4. 电镀将预处理后的产品放入电镀槽中，通过电解作用将金属离子沉积在产品表面，形成均匀、致密的镀层。

5. 清洗将电镀后的产品进行充分的清洗，去除残留的电镀液和其他杂质。

四、后处理1. 烘干将清洗后的产品放入烘干设备中，去除表面的水分，以防止镀层氧化或者产生其他问题。

2. 检验与修复对电镀后的产品进行外观检查和功能性测试，如有缺陷或者不合格的情况，进行修复或者重新处理。

3. 包装与质检对合格的产品进行包装，确保产品在运输和储存过程中不受损坏。

同时进行质量检验，确保产品符合相关标准和要求。

五、总结电镀车间工艺流程图涵盖了前处理、电镀工艺和后处理等环节。

通过科学合理的工艺流程，可以保证电镀产品的质量和性能。

在实际操作中，需要根据具体产品的要求和特性，进行相应的调整和优化。

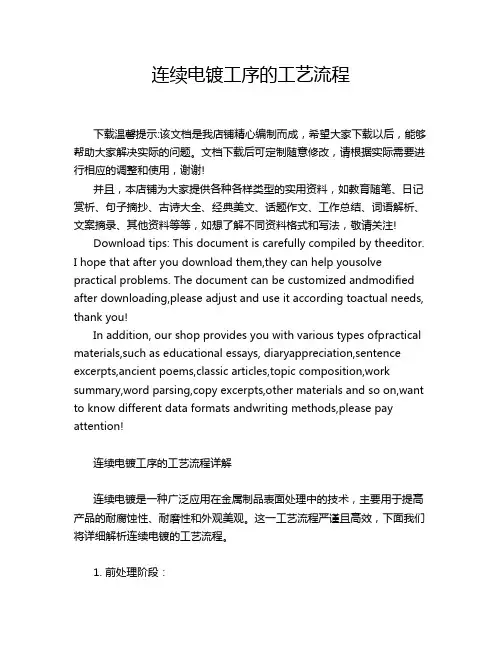

连续电镀工序的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
