磁化曲线

工频变压器的磁化曲线
答：工频变压器的磁化曲线是描述变压器铁芯在磁场作用下的磁化行为的曲线。

工频变压器的磁化曲线通常表示为磁感应强度B与磁场强度H之间的关系。

在磁化曲线上，可以观察到不同的区域，包括未磁化区、磁饱和区、磁导率逐渐下降区、磁导率接近常数区等。

工频变压器的磁化曲线反映了铁芯在不同磁场强度下的磁性能变化。

通过磁化曲线的测量和分析，可以了解变压器的磁性能参数，如磁导率、磁饱和度等，从而评估变压器的性能和可靠性。

需要注意的是，实际的工频变压器的磁化曲线可能会受到制造工艺、材料、工作温度等因素的影响而有所不同。

因此，在进行磁化曲线的测量和分析时，需要结合实际情况进行综合考虑。

高斯计硅钢片磁化曲线
高斯计（Gaussmeter）是用于测量磁场强度的仪器，通常用于测量磁铁、磁体或磁性材料的磁场。

磁化曲线是描述材料在不同外部磁场下的磁性特性的图形，通常是磁场强度（H）与材料磁感应强度（B）之间的关系。

这种关系通常被称为磁滞回线。

对于硅钢片（也称为硅钢铁芯），它通常用于电动机、变压器和发电机等电磁设备中，其磁化曲线是非常重要的。

硅钢片具有低磁滞损耗和低涡流损耗，因此在这些应用中广泛使用。

硅钢片的磁化曲线通常表现为一个磁滞回线，其中磁感应强度（B）随外部磁场强度（H）的变化而发生变化。

硅钢片的磁化曲线通常具有以下特点：
1. 饱和磁感应强度：硅钢片的磁化曲线在一定的外部磁场强度下趋于饱和，此时材料的磁感应强度不再增加。

2. 剩磁：在消除外部磁场后，硅钢片仍会保留一定的磁感应强度，这被称为剩磁。

3. 磁滞性能：硅钢片的磁滞性能描述了材料在不同磁场条件下的响应。

这包括磁滞回线的形状、矫顽力（材料重新磁化所需的外部磁场强度）和饱和磁感应强度等参数。

硅钢片的磁化曲线可以通过高斯计测量来获取，然后绘制出磁滞回线图，以分析材料的磁性能。

这些数据对于电机和变压器等设备的设计和性能优化非常重要。

铁氧体磁化曲线铁氧体是由铁氧矿晶体组成的一类陶瓷材料，具有良好的磁性能。

其中最常用的是氧化铁镍锌铁氧体（Ni-Zn ferrite）和氧化铁铜锌铁氧体（Cu-Zn ferrite），它们用于制造变压器、电感器、磁芯等电子元件。

铁氧体的磁性能是其重要的物理性质之一。

其磁化曲线是指一定外加磁场下，铁氧体样品的磁化强度与磁场强度之间的关系，通过磁化曲线可以了解样品的磁化特性。

磁化曲线的特点铁氧体的磁化曲线通常是典型的半椭圆形，如下图所示：磁化曲线的横坐标为外加磁场强度，单位是Oe或A/m，纵坐标为样品的磁感应强度，单位是G或T。

磁化曲线的典型特点是在低磁场下，样品的磁感应强度迅速增加，到一定磁场强度后趋于饱和。

在磁场降至零时，样品的磁感应强度并不为零，而是存在一定的剩磁，这是由于样品中磁矩的自发磁化导致的。

在磁场方向与样品中心垂直时，磁化曲线的最大输出磁感应强度称为饱和磁感应强度，BSAT，它是铁氧体磁性能的重要参数之一。

饱和磁感应强度越高，说明铁氧体的磁性能越强。

影响磁化曲线的主要因素铁氧体磁化曲线的形态和特性与样品的制备、化学成分、晶体结构、温度等因素都有关系。

以下是影响铁氧体磁化曲线的几个主要因素：1.铁氧体的烧结温度和过烧时间。

烧结温度和过烧时间是影响铁氧体晶体尺寸和界面结构的重要因素，进而影响铁氧体的磁性能。

过高或过低的烧结温度和过烧时间都会使铁氧体的磁性能降低。

2.铁氧体的化学成分。

不同化学成分的铁氧体具有不同的磁性能。

分别含有氧化铁、氧化镍和氧化锌的Ni-Zn ferrite及Cu-Zn ferrite材料具有不同的饱和磁感应强度。

3.晶体结构。

晶体结构是决定铁氧体磁性能的关键因素。

Ni-Zn ferrite属于尖晶石结构，Cu-Zn ferrite属于非晶质或部分结晶状态。

晶体结构不同，其磁性能也不同。

4.外加磁场的方向和大小。

铁氧体的磁性能与磁场的方向和大小有关。

在磁场方向与样品中心垂直时，铁氧体的饱和磁感应强度会比在平行方向下高一些。

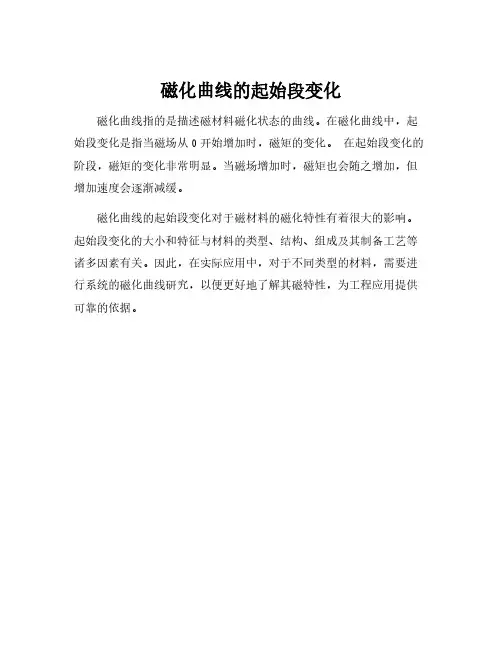

磁化曲线的起始段变化
磁化曲线指的是描述磁材料磁化状态的曲线。

在磁化曲线中，起始段变化是指当磁场从0开始增加时，磁矩的变化。

在起始段变化的阶段，磁矩的变化非常明显。

当磁场增加时，磁矩也会随之增加，但增加速度会逐渐减缓。

磁化曲线的起始段变化对于磁材料的磁化特性有着很大的影响。

起始段变化的大小和特征与材料的类型、结构、组成及其制备工艺等诸多因素有关。

因此，在实际应用中，对于不同类型的材料，需要进行系统的磁化曲线研究，以便更好地了解其磁特性，为工程应用提供可靠的依据。

磁滞回线测量与磁化曲线绘制
一、引言
磁滞回线测量与磁化曲线绘制在磁性材料研究领域具有重要意义。

磁性材料在外加磁场下会产生磁化现象，通过对材料磁化行为的测量和分析，可以深入了解材料的磁性特性和性能。

二、磁滞回线测量方法
1. 磁滞回线的定义
磁滞回线是材料在磁场强度逐渐增大或减小时，磁化强度随之变化的曲线。

它反映了材料在外磁场作用下的磁性响应特征。

2. 磁滞回线测量原理
磁滞回线测量通常使用霍尔效应传感器或磁通变送器等设备，通过在外磁场下对材料磁化强度的实时监测，可以得到完整的磁滞回线曲线。

3. 磁滞回线测量步骤
•样品预处理
•磁场调节
•磁滞回线测量
•数据采集与记录
三、磁化曲线绘制
1. 磁化曲线的含义
磁化曲线是描述材料在外磁场作用下磁化强度随磁场强度变化的曲线。

它是材料磁化特性的重要表征之一。

2. 磁化曲线绘制方法
磁化曲线的绘制通常采用磁感应强度和磁场强度为横纵坐标，通过实验测量数据点的绘制和曲线拟合等方法得到完整的磁化曲线。

3. 磁化曲线的分析与应用
通过对磁化曲线的分析可了解材料的剩磁、矫顽力、饱和磁化强度等参数，进而评估材料的磁性性能和应用潜力。

四、结论
磁滞回线测量与磁化曲线绘制是磁性材料研究中必不可少的分析手段，对于研究材料的磁性特性和性能具有重要意义。

通过合理的实验设计和数据分析，可以全面了解材料的磁化行为，为材料设计和应用提供科学依据。

以上是关于磁滞回线测量与磁化曲线绘制的简要介绍，希望对读者有所启发。

非晶合金材料2605SA1是一种具有优异磁性能的材料，在磁性材料领域有着广泛的应用。

在研究非晶合金材料2605SA1的磁性能时，磁化曲线和损耗曲线是两个非常重要的参数，可以直观地反映材料的磁性能和功耗特性。

本文将分别从磁化曲线和损耗曲线两个方面对非晶合金材料2605SA1的磁性能进行探讨。

1. 磁化曲线磁化曲线是描述材料磁化特性的重要参数，它反映了材料在外加磁场作用下的磁化过程。

对于非晶合金材料2605SA1来说，其磁化曲线的特点主要包括饱和磁感应强度、剩余磁感应强度、矫顽力和磁导率等。

1.1 饱和磁感应强度作为材料的基本磁性能参数之一，饱和磁感应强度反映了材料在磁化过程中能达到的最大磁感应强度。

对于非晶合金材料2605SA1而言，其饱和磁感应强度高，表明其磁化能力强，适用于要求高磁感应强度的领域。

1.2 剩余磁感应强度剩余磁感应强度是指在去除外加磁场后材料中仍残留的磁感应强度。

对于非晶合金材料2605SA1来说，其剩余磁感应强度较低，表明其具有良好的磁消磁特性，能够快速消除外界磁场的影响。

1.3 矫顽力矫顽力是描述材料抵抗外加磁场的能力，也可以理解为去磁化材料所需的磁场强度。

对于非晶合金材料2605SA1而言，其矫顽力较小，表明其易于磁化和去磁化，具有较好的磁性响应速度。

1.4 磁导率磁导率是描述材料对磁场响应的能力，是磁化曲线中的重要参数之一。

对于非晶合金材料2605SA1来说，其磁导率较高，表明其具有良好的磁性能，能够快速响应外加磁场的变化。

2. 损耗曲线损耗曲线是描述材料在磁化过程中的能量损耗特性的参数，它直接影响着材料在实际应用中的功耗和效率。

对于非晶合金材料2605SA1来说，其损耗曲线主要包括铁损和涡流损耗。

2.1 铁损铁损是非晶合金材料在外加交变磁场中产生的能量损耗，其大小取决于材料的磁导率、频率和磁感应强度等因素。

对于非晶合金材料2605SA1而言，其铁损较低，表明其在高频磁场下具有较低的能量损耗，能够提高材料的工作效率。

铁磁性物质起始磁化曲线
1. 概念：
铁磁性物质从B = 0、H = 0开头磁化，所绘制出的B-H曲线即为起始磁化曲线。

如图7.3所示。

2. 起始磁化曲线的绘制：
① oa段，随着H的增大，B急剧增大。

② ab段：若H连续增大，B的增大减慢。

③ 磁饱段：b点以后，再增大H，B增加得很小，与真空或空气一样，这种现象称为磁饱和。

曲线上的a点、b点分别称为膝点、饱和点。

3.工程应用留意事项：
利用铁磁材料设计电感、变压器、电机时留意磁饱和性，通常要求铁磁性物质工作在a点以下，保证留有充分的裕量，假如工作时进入磁饱和区，设备发热加剧，影响设备正常运行，甚至烧毁。

1。

一.磁性材料的基本特性1.磁性材料的磁化曲线磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H作用下，必有相应的磁化强度M或磁感应强度B，它们随磁场强度H的变化曲线称为磁化曲线(M～H或B～H曲线)。

磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。

即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。

材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。

2.软磁材料的常用磁性能参数•饱和磁感应强度Bs: 其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列；•剩余磁感应强度Br: 是磁滞回线上的特征参数,H回到0时的B值. 矩形比: Br/Bs；•矫顽力Hc: 是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）；•磁导率m:是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关；•初始磁导率mi、最大磁导率mm、微分磁导率md、振幅磁导率ma、有效磁导率me、脉冲磁导率mp；•居里温度Tc: 铁磁物质的磁化强度随温度升高而下降,达到某一温度时,自发磁化消失,转变为顺磁性, 该临界温度为居里温度. 它确定了磁性器件工作的上限温度；•损耗P: 磁滞损耗Ph及涡流损耗Pe P=Ph+Pe=af+bf2+cPeμf2t2/,r 降低磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe的方法是减薄磁性材料的厚度t及提高材料的电阻率r；•在自由静止空气中磁芯的损耗与磁芯的温升关系为:总功率耗散（亳瓦特）/表面积（平方厘米）3.软磁材料的磁性参数与器件的电气参数之间的转换•设计软磁器件通常包括三个步骤:正确选用磁性材料；•合理确定磁芯的几何形状及尺寸；•根据磁性参数要求，模拟磁芯的工作状态得到相应的电气参数。

材料:B H,m磁芯(S,l):f～F器件(N):U～I,LI ～H: H = IN/l磁势F =ò Hdl=HlNf = ò UdtL～m:L＝AL N2 =4N2m SK /D′10-9U ～B:U = Ndf/dt = kfNBS ′10-6二、常用软磁磁芯的特点及应用(一).粉芯类1.磁粉芯磁粉芯是由铁磁性粉粒与绝缘介质混合压制而成的一种软磁材料。
