51单片机(宏汇编)指令集5

51单片机汇编指令详解mcs-51系列单片机指令目录：1、a2、x3、r4、s5、n6、o7、p8、m9、j10、l11、d12、i13、c一、以a结尾的指令存有18条,分别为:acalladdr11adda,rnadda,directadda,@riadda,#dataaddca,rnaddca,directaddca,@riaddca,#dataajmpaddr11anla,rnanla,directanla,@rianla,#dataanldirect,aanldirect,#dataanlc,bitanlc,/bit1、acalladdr11指令名称:绝对调用指令指令代码:{a10,a9,a8,10001},a[7:0]指令功能:结构目的地址,展开子程序调用。

其方法就是以指令提供更多的11十一位地址(al0~a0),替代pc的高11十一位,pc的高5十一位维持不变。

操作方式内容:pc←(pc)+2sp←(sp)+1(sp)←(pc)7~0sp←(sp)+1(sp)←(pc)15~8pc10~0←addrl0~0字节数:2机器周期:2采用表明:由于指令只得出子程序入口地址的高11十一位,因此调用范围就是2kb。

2、adda,rn指令名称:寄存器乘法指令指令代码:28h~2fh指令功能:累加器内容与寄存器内容相加操作内容:a←(a)+(rn),n＝0~7字节数:1机器周期；1影响标志位:c,ac,ov3、adda,direct指令名称:轻易串行乘法指令指令代码:25h指令功能:累加器内容与内部ram单元或专用寄存器内容相加操作内容:a←(a)+(direct)字节数:2机器周期:1影响标志位:c,ac,ov4、adda,@ri指令名称:间接串行乘法指令指令代码:26h~27h指令功能:累加器内容与内部ram高128单元内容相乘操作方式内容:a←(a)+((ri)),i＝0,1字节数:1机器周期:1影响标志位:c,ac,ov5、adda,#data指令名称:立即数加法指令指令代码:24h指令功能:累加器内容与立即数相乘操作方式内容:a←(a)+data字节数:2机器周期:1影响标志位:c,ac,ov6、addca,rn指令名称:寄存器带进位加法指令指令代码:38h~3fh指令功能:累加器内容、寄存器内容和位次位相乘操作方式内容:a←(a)+(rn)+(c),n ＝0~7字节数:1机器周期:1影响标志位:c,ac,ov7、addca,direct指令名称:直接寻址带进位加法指令指令代码:35h指令功能:累加器内容、内部ram高128单元或专用寄存器内容与位次位加操作内容:a←(a)+(direct)+(c)字节数:2机器周期:1影响标志位:c,ac,ov8、addca,@ri指令名称:间接串行拎位次乘法指令指令代码:36h~37h指令功能:累加器内容、内部ram低128单元内容及进位位相加操作方式内容:a←(a)+((ri))+(c),i＝0,1字节数:1机器周期:1影响标志位:c,ac,ov9、addca,#data指令名称:立即数带位次乘法指令指令代码:34h指令功能:累加器内容、立即数及进位位相加操作内容:a←(a)+data+(c)字节数:2机器周期:1影响标志位:c,ac,ov10、ajmpaddr11指令名称:绝对迁移指令指令代码:{a10,a9,a8,00001},a[7:0]指令功能:构造目的地址,实现程序转移。

51单片机汇编指令详解1、XCH A,Rn指令名称:寄存器寻址字节交换指令指令代码:C8H~CFH指令功能:寄存器寻址字节操作内容:(A)交换(Rn)；n＝0~7字节数: 1机器周期:12、XCH A,direct指令名称:直接寻址字节交换指令指令代码:C5H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容交换操作内容:(A)交换(direct)字节数: 2机器周期:13、XCH A,@Ri指令名称:间接寻址字节交换指令指令代码:C6H~C7H指令功能:累加器内容与内部RAM低128单元内容交换操作内容:(A)交换((Ri))； i＝0,1字节数: 1机器周期:14、XCHD A,@Ri指令名称:半字节交换指令指令代码:D6H~D7H指令功能:累加器内容低4位与内部RAM低128单元低4位交换操作内容:(A)3~0交换((Ri))3~0；i＝0,1字节数: 1机器周期:15、XRL A,Rn指令名称；逻辑异或操作指令指令代码:68H~6FH指令功能:累加器内容与寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(Rn)； n＝0~7字节数: 1机器周期:16、XRL A,direct指令名称:逻辑异或操作指令指令代码:65H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(direct)字节数: 2机器周期:17、XRL A,@Ri指令名称:逻辑异或指令指令代码:66H~67H指令功能:累加器与内部RAM低128单元内容进行逻辑异或操作操作内容:A<-(A)异或((Ri))； i＝0,1字节数: 1机器周期:18、XRL A,#data指令名称:逻辑异或指令指令代码:64H指令功能:累加器内容与立即数进行逻辑异或操作操作内容:A1?/FONT>(A)异或data字节数: 2机器周期:19、XRL direct,A指令名称:逻辑异或操作指令指令代码:62H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:direct一(direct)异或(A)字节数: 2机器周期:110、XRL direct,#data指令名称:逻辑异或操作指令指令代码:63H指令功能:内部RAM低128单元或专用寄存器内容与立即数进行逻辑异或操作操作内容:direct<-(direct)异或data字节数: 3机器周期:2以R开头的指令有6条,分别为:RETRETIRL ARLC ARR ARRC A1、RET指令名称:子程序返回指令指令代码:22H指令功能:子程序返回操作内容:PC15~8<-((SP))SP<-(SP)-1PC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:22、RETI指令名称:中断返回指令指令代码:32H指令功能:中断服务程序返回操作内容’:PC15?/FONT>8<-((SP))SP<-(SP)-lPC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:23、RL A指令名称:循环左移指令指令代码:23H指令功能:累加器内容循环左移一位操作内容:An+1<-(An)； n＝0~6A0<-(A7)字节数: 1机器周期:14、RLC A指令名称:带进位循环左移指令指令代码:33H指令功能:累加器内容连同进位标志位循环左移一位操作内容:An-1<-(An)； n＝0~6A0<-(C)C<-(A7)字节数: 1机器周期:15、RR A指令名称:循环右移指令指令代码:03H指令功能:累加器内容循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(A0)字节数: 1机器周期:16、RRC A指令名称:带进位循环右移指令指令代码:13H指令功能:累加器内容连同进位标志位循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(C)C<-(A0)字节数: 1机器周期:11、SETB c指令名称:进位标志置位指令指令代码:D.H指令功能:进位标志位置位操作内容:C<-1字节数: 1机器周期:12、SETB bit指令名称:直接寻址位置位指令指令代码:D2H指令功能:内部RAM可寻址位或专用寄存器指定位置位操作内容:bit<-1字节数: 2机器周期:13、SJMP rel指令名称:短转移指令指令代码:80H指令功能:按指令提供的偏移量计算转移的目的地址,实现程序的无条件相对转移；操作内容:PC<-(PC)+2PC<-(PC)+rel字节数: 2机器周期:2使用说明:偏移量是8位二进制补码数,可实现程序的双向转移,其转移范围是(PC一126)一(PC+129)。

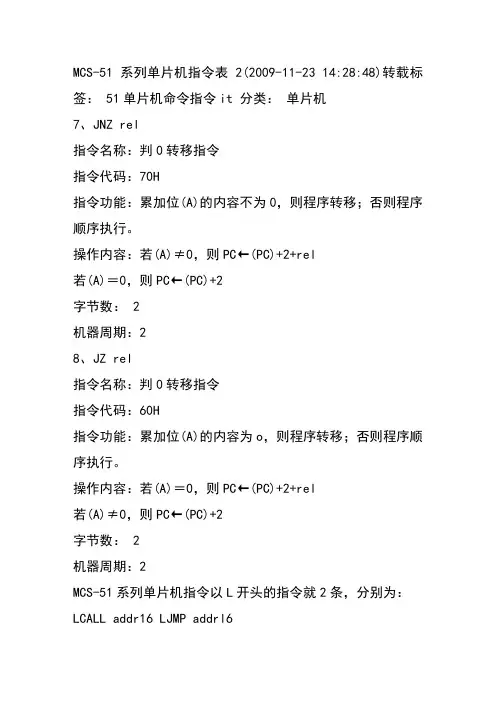

MCS-51系列单片机指令表 2(2009-11-23 14:28:48)转载标签： 51单片机命令指令it 分类：单片机7、JNZ rel指令名称：判0转移指令指令代码：70H指令功能：累加位(A)的内容不为0，则程序转移；否则程序顺序执行。

操作内容：若(A)≠0，则PC←(PC)+2+rel若(A)＝0，则PC←(PC)+2字节数： 2机器周期：28、JZ rel指令名称：判0转移指令指令代码：60H指令功能：累加位(A)的内容为o，则程序转移；否则程序顺序执行。

操作内容：若(A)＝0，则PC←(PC)+2+rel若(A)≠0，则PC←(PC)+2字节数： 2机器周期：2MCS-51系列单片机指令以L开头的指令就2条，分别为：LCALL addr16 LJMP addrl61、LCALL addr16指令名称：长调用指令指令代码：12H指令功能：按指令给定地址进行子程序调用操作内容：PC←(PC)+3SP←(SP)+1(SP)←(PC)7～0SP←(SP)+1(SP)←(PC)15～8PC←addrl6字节数： 3机器周期：2使用说明：在64KB的范围内调用子程序2、LJMP addrl6指令名称：长转移指令指令代码：02H指令功能：使程序按指定地址进行无条件转移操作内容：PC←addrl6字节数： 3机器周期：2MCS-51系列单片机指令以M开头的指令有24条，分别为：MOV A，Rn MOV A，direct MOV A，＠Ri MOV A，#data MOV Rn,A MOV Rn，direct MOV Rn，#data MOV direct，A MOV direct，Rn MOV direct2，direct1MOV direct, @Ri MOV direct，#data MOV ＠Ri，A MOV ＠Ri，direct MOV ＠Ri，data MOV C，bit MOV bit，C MOV DPTR，#datal6 MOVC A，＠A+DPTR MOVCA，＠A+PC MOVX A，＠Ri MOVX A，＠DPTR MOVX ＠Ri，A MOVX ＠DPTR，A MULAB1、MOV A，Rn指令名称：寄存器数据传送指令指令代码：E8H～EFH指令功能：寄存器内容送累加器操作内容：A←(Rn)， n＝0～7字节数： 1机器周期：12、MOV A，direct指令名称：直接寻址数据传送指令指令代码：E5H指令功能：内部RAM低126单元或专用寄存器内容送累加器操作内容：A←(direct)字节数： 2机器周期：13、MOV A，＠Ri指令名称：间接寻址数据传送指令指令代码：E6H～E7H指令功能：内部RAM低128单元内容送累加器操作内容：A←((Ri))， i＝0，1字节数： 1机器周期：14、MOV A，#data指令名称：立即数据传送指令指令代码：74H指令功能：立即数送累加器操作内容：A←data字节数： 2机器周期：15、 MOV Rn,A指令名称：累加器数据传送指令指令代码：F8H～FFH指令功能：累加器内容送寄存器操作内容：Rn←(A)字节数： 1机器周期：16、MOV Rn，direct指令名称：直接寻址数据传送指令指令代码：A8H～AFH指令功能：内部RAM低128单元或专用寄存器内容送累加器操作内容：Rn←(direct)，n＝0～7字节数： 2机器周期：27、MOV Rn，#data指令名称：立即数据传送指令指令代码：78H～7FH指令功能：立即数送寄存器操作内容：Rn←data，n＝0～7字节数： 28、MOV direct，A指令名称：累加器数据传送指令指令代码：F5H指令功能：累加器内容送内部RAM低128单元或专用寄存器操作内容：direct←(A)字节数： 2机器周期：19、MOV direct，Rn指令名称：寄存器数据传送指令指令代码：88H～8FH指令功能：寄存器内容送内部RAM低128单元或专用寄存器操作内容：direct←(Rn)， n＝0～7字节数： 2机器周期：210、MOV direct2，direct1指令名称：直接寻址数据传送指令指令代码：85H指令功能：内部RAM低123单元或专用寄存器之间的相互传送操作内容：direct2←(direct1)字节数： 311、MOV direct, @Ri指令名称：间接寻址数据传送指令指令代码：86H～87H指令功能：内部RAM低128单元内容送内部RAM低128单元或专用寄存器操作内容：direct←((Ri))，i＝0，1字节数： 2机器周期：212、MOV direct，#data指令名称：立即数传送指令指令代码：75H指令功能：立即数送内部RAM低128单元或专用寄存器操作内容：direct←data字节数： 3机器周期：213、MOV ＠Ri，A指令名称：累加器数据传送指令指令代码：F6H～F7H指令功能：累加器内容送内部RAM低128单元操作内容：(Ri)←(A)，i＝0，1字节数： 114、MOV ＠Ri，direct指令名称：直接寻址数据传送指令指令代码：A6H～A7H指令功能：内部RAM低128单元或专用寄存器内容送内部RAM 低128单元操作内容：(Ri)←(direct)， i＝0，1字节数： 2机器周期：215、MOV ＠Ri，data指令名称：立即数传送指令指令代码：76H～77H指令功能：立即数送内部RAM低128单元操作内容：(Ri)←data， i＝0，1字节数： 2机器周期：116、MOV C，bit指令名称：位数据传送指令指令代码：A2H指令功能：内部RAM可寻址位或专用寄存器的位状态送累加位C操作内容：C←(bit)字节数： 2机器周期：117、MOV bit，C指令名称：累加位数据传送指令指令代码：92H指令功能：累加器状态送内部RAM可寻址位或专用寄存器的指定位操作内容：bit←(C)字节数： 2机器周期：218、MOV DPTR，#datal6指令名称：+六位数据传送指令指令代码：90H指令功能：十六位立即数送数据指针操作内容：DPH←datal5～8DPL←data7～0字节数： 3机器周期：219、MOVC A，＠A+DPTR指令名称：程序存储器读指令指令代码：93H指令功能：读程序存储器单元内容送累加器操作内容：A←((A)+(DPTR))字节数： 1机器周期：2使用说明：变址寄存器A内容加基址寄存器DPTR内容时，低8位产生的进位直接加到高位，不影响进位标志。

MCS-51单片机汇编指令详解以累加器为目的操作数的指令MOV A，RnMOV A，directMOV A，@RiMOV A，#data第一条指令中，Rn代表的是R0-R7。

第二条指令中，direct就是指的直接地址，而第三条指令中，就是我们刚才讲过的。

第四条指令是将立即数data送到A中。

下面我们通过一些例子加以说明：MOV A，R1 ；将工作寄存器R1中的值送入A，R1中的值保持不变。

MOV A,30H ；将内存30H单元中的值送入A，30H单元中的值保持不变。

MOV A,@R1 ；先看R1中是什么值，把这个值作为地址，并将这个地址单元中的值送入A中。

如执行命令前R1中的值为20H，则是将20H单元中的值送入A中。

MOV A,#34H ；将立即数34H送入A中，执行完本条指令后，A中的值是3 4H。

以寄存器Rn为目的操作的指令MOV Rn,AMOV Rn,directMOV Rn,#data这组指令功能是把源地址单元中的内容送入工作寄存器，源操作数不变。

以直接地址为目的操作数的指令MOV direct,A 例： MOV 20H,AMOV direct,Rn MOV 20H,R1MOV direct1,direct2 MOV 20H,30HMOV direct,@Ri MOV 20H,@R1MOV direct,#data MOV 20H,#34H以间接地址为目的操作数的指令MOV @Ri,A 例：MOV @R0,AMOV @Ri,direct MOV @R1,20HMOV @Ri,#data MOV @R0,#34H十六位数的传递指令MOV DPTR，#data168051是一种8位机，这是唯一的一条16位立即数传递指令，其功能是将一个16位的立即数送入DPTR中去。

其中高8位送入 DPH（083H），低8位送入DPL(082H)。

例：MOV DPTR，#1234H，则执行完了之后DPH中的值为12H，DPL中的值为34H。

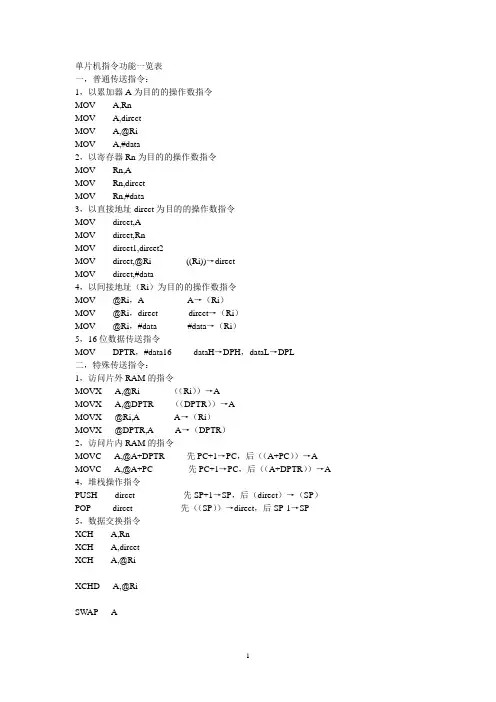

单片机指令功能一览表一，普通传送指令：1，以累加器A为目的的操作数指令MOV A,RnMOV A,directMOV A,@RiMOV A,#data2，以寄存器Rn为目的的操作数指令MOV Rn,AMOV Rn,dircetMOV Rn,#data3，以直接地址direct为目的的操作数指令MOV dircet,AMOV dircet,RnMOV dircet1,dircet2MOV dircet,@Ri ((Ri))→directMOV dircet,#data4，以间接地址（Ri）为目的的操作数指令MOV @Ri，A A→（Ri）MOV @Ri，direct direct→（Ri）MOV @Ri，#data #data→（Ri）5，16位数据传送指令MOV DPTR，#data16 dataH→DPH，dataL→DPL二，特殊传送指令：1，访问片外RAM的指令MOVX A,@Ri （（Ri））→AMOVX A,@DPTR （（DPTR））→AMOVX @Ri,A A→（Ri）MOVX @DPTR,A A→（DPTR）2，访问片内RAM的指令MOVC A,@A+DPTR 先PC+1→PC，后（（A+PC））→A MOVC A,@A+PC 先PC+1→PC，后（（A+DPTR））→A 4，堆栈操作指令PUSH dircet 先SP+1→SP，后（direct）→（SP）POP dircet 先（（SP））→direct，后SP-1→SP5，数据交换指令XCH A,RnXCH A,dircetXCH A,@RiXCHD A,@RiSWAP A三，四则运算指令1，加法指令ADD A,Rn A+Rn→AADD A,dircet A+(direct) →A ADD A,@Ri A+((Ri)) →A ADD A,#data A+#data→A2，带进位加指令ADDC A,Rn A+Rn+CY→A ADDC A,dircet A+(direct) +CY→A ADDC A,@Ri A+((Ri)) +CY→A ADDC A,data A+#data+CY→A 3，带借位减法指令SUBB A,Rn A-Rn-CY→A SUBB A,dircet A-(direct) -CY→A SUBB A,@Ri A-((Ri)) -CY→A SUBB A,data A-#data-CY→A 4，乘法指令MUL AB四，特殊运算指令1,加1指令INC AINC RnINC dircetINC @RiINC DPTR2，减1指令DEC ADEC RnDEC dircetDEC @Ri3，十进制调整指令DA A五，逻辑运算指令1，与运算ANL A,RnANL A,dircetANL A,@RiANL A,#dataANL dircet AANL dircet,#data2，或运算ORL A,RnORL A,dircetORL A,@RiORL A,#dataORL dircet,AORL dircet,#data3，异或运算XRL A,RnXRL A,dircetXRL A,@RiXRL A,#dataXRL dircet ,AXRL dircet,#data4，累加器操作指令CLR A 累加器清零CPL A 累加器取反RL A A中的内容向左循环一位RLC A A中的内容带进位位C向左循环一位RR A A中的内容向右循环一位RRC A A中的内容带进位位C向右循环一位六，程序转移指令1，长转移指令LJMP addr16；先PC+3→PC，后addr16→PC2，短转移指令AJMP addr11; 先PC+2→PC，后addr11→PC10~0 ，PC15~11 3，相对转移指令SJMP rel 先PC+2→PC，后PC+rel→PC4，相对长转移指令JMP @A+DPTR A+DPTR→PC5，累加器内容判0转移JZ relJNZ rel6，两操作数比较不相等转移CJNE A,dircet,relCJNE A,#data,relCJNE A,Rn,#data,rel B8~BF data rel CJNE @Ri,#data,rel B6~B7 data rel7，循环转移指令DJNZ Rn,rel D8~DF rel DJNZ dircet,rel B5 dircet rel七，子程序调用和返回指令1，短调子指令ACALL addr 112，长调子指令LCALL addr 163，返回指令RETRETI4，空操作指令NOP PC+1→PC 八，位操作指令1，位传送指令MOV C，bitMOV bit，C2，位置1指令SETB CSETB bit3，位清零指令CLR CCLR bit4，位取反指令CPL CCPL bit5，位逻辑“与”指令ANL C，bitANL C，/bit6，位逻辑“或”指令ORL C，bitORL C，/bit7，判C转移指令JC relJNC rel8，判位变量转移指令JB bit，relJNB bit，rel9，判位变量并清零转移指令JBC bit，rel。

51单片机汇编语言指令教程汇集
1.MOV
MOV指令把源操作数的值复制到目的操作数。

格式如下：
MOV dest，src
dest ：用于存储源操作数值的目的操作数。

src ：用于取源操作数值的源操作数。

MOV指令可以把源操作数的值复制到目的操作数里，其中它的源操作数和目的操作数可以是内存单元，寄存器或立即数。

2.MVI
MVI指令把单字节立即数的值复制到其中一寄存器或内存单元。

格式如下：
MVI dest,data
dest ：用于存放单字节立即数值的目的操作数。

data ：用于取立即数值的立即数。

MVI指令可以把数据(data)复制到dest所指向的存储单元。

它的目的操作数可以是内存单元或寄存器，源操作数只能是8位立即数。

3.LXI
LXI指令可以把16位数据装载到左边和右边双字节寄存器中。

格式如下：
LXI rp,data
rp ：用接受16位数据的双字节寄存器，它可以是BC，DE，HL或SP。

data ：用于取16位立即数的立即数。

LXI指令可以把16位立即数data复制到双字节寄存器rp里。

4.LDA
LDA指令可以把存储单元中的数据装载到A寄存器中，格式如下：
LDA addr
addr ：用于取存储单元数据值的存储单元地址。

LDA指令可以把存储单元addr中的数据复制到A寄存器中。

5.STA
STA指令可以把A寄存器的值存入指定的存储单元中，格式如下：
STA addr。

指令中常用符号说明Rn当前寄存器区的8个工作寄存器R0~R7（n=0~7）Ri当前寄存器区可作为地址寄存器的2个工作寄存器R0和R1（i=0,1）Direct8位内部数据寄存器单元的地址及特殊功能寄存器的地址#data表示8位常数（立即数）#data16表示16位常数Add16表示16位地址Addr11表示11位地址Rel8位代符号的地址偏移量Bit表示位地址@间接寻址寄存器或基址寄存器的前缀( )表示括号中单元的内容(( ))表示间接寻址的内容指令系统数据传送指令（8个助记符）助记符中英文注释MOV Move 移动MOV A , Rn;Rn→A，寄存器Rn的内容送到累加器AMOV A , Direct;（direct）→A，直接地址的内容送AMOV A ,@ Ri;（Ri）→A，RI间址的内容送AMOV A , #data;data→A，立即数送AMOV Rn , A;A→Rn，累加器A的内容送寄存器RnMOV Rn ,direct;（direct）→Rn，直接地址中的内容送RnMOV Rn , #data;data→Rn，立即数送RnMOV direct , A;A→（direct），累加器A中的内容送直接地址中MOV direct , Rn;(Rn)→direct，寄存器的内容送到直接地址MOV direct , direct;(direct)→direct，直接地址的内容送到直接地址MOV direct , @Ri;（（Ri））→direct，间址的内容送到直接地址MOV direct , #data;8位立即数送到直接地址中MOV @Ri , A;(A)→@Ri，累加器的内容送到间址中MOV @Ri , direct;direct→@Ri，直接地址中的内容送到间址中MOV @Ri , #data; data→@Ri ，8位立即数送到间址中MOV DPTR , #data16;data16→DPTR,16位常数送入数据指针寄存器，高8位送入DPH，低8位送入DPL中（单片机中唯一一条16位数据传送指令）（MOV类指令共16条）MOVC Move Cod 查表指令MOVC A , @A+PC;PC+1→PC，（A+PC）→AMOVC A , @A+DPTR;(A+DPTR) →A(MOVC类指令共两条)MOVX Move External 与外部数据寄存区传送数据MOVX A , @DPTR;(DPTR)→A，DPTR间址单元内容送AMOVX @DPTR , A;A→（DPTR），A中内容送入DPTR间址单元MOVX A , @Ri;（Ri）→A，Ri间址单元内容送AMOVX @Ri , A;A→（Ri），A中内容送Ri间址单元(MOVX类指令4条)XCH Exchange 交换指令XCH A , Rn;Rn←→A , Rn的内容与A的内容交换XCH A , Direct; Direct ←→A ，直接地址的内容与A的内容交换XCH A , @Ri;（Ri）←→A ，间址的内容与A的内容交换XCHD Exchange Decimal十进制交换XCHD A , @Ri;(Ri.3~Ri.0) ←→A.3~A.0,间址内容低四位与A中内容低四位交换SWAP Swap 交换SWAP A;A.3~A.0←→ A.7~A.4 , A中低四位与高四位内容交换PUSH Push 入栈PUSH direct;SP+1→SP , (direct)→(SP);直接地址内容压入堆栈顶POP Pop 出栈POP direct;(SP)→(direct) , SP-1→SP;堆栈内容弹出到直接地址●算术运算类指令（7个助记符）ADD Add 加法运算ADD A , Rn;A + Rn→A , A与Rn的内容相加，结果送到A中ADD A , direct;(direct)+A→A,A与直接地址的内容相加，结果送到A中ADD A , @Ri;((Ri))+A→A, A与间址中的内容相加，结果送到A中ADD A , #data;data+A→A,A与立即数相加，和送入AADDC ADD with Carry 带进位加法ADDC A , Rn;A + Rn+CY→A , A与Rn的内容、进位状态相加，结果送到A中ADDC A , direct;(direct)+A+CY→A,A与直接地址的内容、进位状态相加，结果送到A中ADDC A , @Ri;((Ri))+A+CY→A, A与间址中的内容、进位状态相加，结果送到A中ADDC A , #data;data+A+CY→A,A与立即数、进位状态相加，和送入ASUBB Subbtract with Borrow 带进位减法SUBB A , Rn;A-Rn-CY→A,A减寄存器Rn的内容及进位标志，结果送ASUBB A , direct; A-(direct)-CY→A,A直接地址的内容及进位标志，结果送ASUBB A , @Ri; A-((Ri))-CY→A,A间址的内容及进位标志，结果送ASUBB A , #data; A-data-CY→A,A立即数及进位标志，结果送AMUL Multiply 乘法指令MUL AB;A x B→B和A，结果16位，高8位存入B，低8位存入A;若结果大于FFH，则将溢出标志OV置1DIV Divide 除法指令DIV AB;A÷B 商→A，余数→B;若除数为0，结果不确定，则将溢出标志OV置1INC Increment 加1指令INC A;A+1→A,A加1，结果放在AINC Rn; Rn +1→ Rn, Rn加1，结果放在RnINC direct; （direct）+1→ direct,直接地址的内容加1，结果放在该地址中INC @Ri;（（Ri））+1→( Ri),间址中的内容加1，结果放在该间址中INC DPTR;（DPTR）+1→DPTR,数据指针内容加1，结果放在数据指针寄存器（DPTR）中DEC Decrement 减1指令INC A;A-1→A,A减1，结果放在AINC Rn; Rn -1→ Rn, Rn减1，结果放在RnINC direct; （direct）-1→ direct,直接地址的内容减1，结果放在该地址中INC @Ri;（（Ri））-1→( Ri),间址中的内容减1，结果放在该间址中DA Decimal Adjust 十进制加法调整指令DA A;在加法指令后，把A中二进制码自动调整为BCD码;DA A只能更跟在ADD或ADDC加法指令后，不适用于减法●逻辑运算指令（9个助记符）ANL Logical And 逻辑与运算ANL A , Rn; (A)与(Rn)→A, A的内容与Rn中的内容相与，结果放在A中ANL A , direct; (A)与(direct)→A, A的内容与直接地址中的内容相与，结果放在A中ANL A , @Ri; (A)与(（Ri）)→A, A的内容与间址的内容相与，结果放在A中ANL A , #data; (A)与(data)→A, A的内容与立即数相与，结果放在A中ANL direct , A; (direct)与(A)→direct, 直接地址中的内容相与A的内容相与，结果放在直接地址中ANL direct , #data;(direct)与#data→direct, 直接地址中的内容相与立即数相与，结果放在直接地址中ORL Logical OR 逻辑或运算ORL A , Rn; (A) 或(Rn)→A, A的内容与Rn中的内容相或，结果放在A中ORL A , direct; (A) 或(direct)→A, A的内容与直接地址中的内容相或，结果放在A中ORL A , @Ri; (A) 或(（Ri）)→A, A的内容与间址的内容相或，结果放在A中ORL A , #data; (A) 或(data)→A, A的内容与立即数相或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相或，结果放在直接地址中ORL direct , #data;(direct) 或#data→direct, 直接地址中的内容相与立即数相或，结果放在直接地址中XRL Logical exclusive or 逻辑异或运算ORL A , Rn; (A) 异或(Rn)→A, A的内容与Rn中的内容相异或，结果放在A中ORL A , direct; (A) 异或(direct)→A, A的内容与直接地址中的内容相异或，结果放在A中ORL A , @Ri; (A) 异或(（Ri）)→A, A的内容与间址的内容相异或，结果放在A中ORL A , #data; (A) 异或(data)→A, A的内容与立即数相异或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相异或，结果放在直接地址中ORL direct , #data;(direct) 异或#data→direct, 直接地址中的内容相与立即数相异或，结果放在直接地址RL Rotate Left 循环左移指令RL A;每执行一次，A中的内容左移一位RR Rotate Right 循环右移指令RR A;每执行一次，A中的内容右移一位RLC Rotate Left with the Carry flag 带进位循环左移指令RLC A;每执行一次，CY和A中的内容左移一位RRC Rotate Right with the Carry flag带进位循环又移指令RRC A;每执行一次，CY和A中的内容右移一位注意：循环移位指令只能对A中的内容进行移位操作CPL Complement 取反指令（求补指令）CPL A;累加器内容按位取反，0变1,1变0CLR Clear 清零指令CLR A;累加器清零（A各位全变为0）●控制转移指令（9个助记符）LJMP Long Jump 长跳转指令LJMP add16;add16→PC,无条件跳转到add16地址，可在64KB范围内转移AJMP Absolute Jump 绝对跳转指令AJMP add11;add11→PC,无条件跳转到add11地址，可在2KB范围内转移SJMP Short Jump 短跳转指令SJMP rel;PC+2+rel→PC，rel是偏移量，8位有符号数（-127~127），可向前后跳转±128个地址单元JMP Jump 跳转指令JMP @A+DPTR;A+DPTR→PC,属于散转指令，无条件转向A与DPTR内容相加后形成的新地址JZ Jump if acc is Zero累加器为零转移JZ rel;A=0转向PC+2+rel→PC,A≠0，顺序执行JNZ Jump if acc is Not Zero累加器不为零转移JNZ rel;A≠0转向PC+2+rel→PC,A=0，顺序执行CJNE Compare and Jump if Not Equal比较不相等则转移CJNE A , direct , rel;A≠（direct）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（direct）CY=0, (A)<（direct）CY=1CJNE A , #data , rel;A≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（data）CY=0,( A)<（data）CY=1CJNE Rn , #data , rel; Rn≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; (Rn) >（data）CY=0, (Rn) <（data）CY=1CJNE @Ri , #data , rel;((Ri))≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; ((Ri))>（data）CY=0, ((Ri)) <（data）CY=1DJNE Decrement and Jump if Not Zero 减1不为0则转移DJNE Rn , rel;Rn-1→Rn, Rn≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）DJNZ direct , rel;(direct-1)→direct, direct≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）LCALL Long Call 长条用指令LCALL addr16;调用程序入口地址为addr16的之程序ACALL Absolute Call短调用ACALL addr11;调用程序入口地址为addr11的之程序RET ReturnRET;放在子程序最后，使程序准确返回到主程序断点处RETI Return from InterruptRETI;中断返回指令，能清楚优先级状态NOP No Operation 空操作指令NOP;空操作，产生一个机器周期延时●位操作指令MOV Move 数据传送指令MOV C , bit;（bit）→C，寻址位的状态送入CMOV bit , C;（C）→bit，C的转态送入地址中CLR Clear 清零指令CLR C;0→C,清零累加器CLR bit;清零直接寻址位CPL Complement 取反指令（求补指令）CPL C;c取反CPL bit;直接寻址位取反SETB Set Bit 置位SETB C;C置1SETB bit;直接寻址位置1ANL And Logical 与逻辑运算ANL C , bit;直接寻址位与C相与，结果放在CANL C , /bit; 直接寻址位与非C相与，结果放在CORL OR Logical 或逻辑运算ORL C , bit;直接寻址位与C相或，结果放在CORL C , /bit; 直接寻址位与非C相或，结果放在CJC Jump if Carry is set 进位位为1则转移JC rel;C=1,转向PC+2+rel→PC，否则顺序执行PC+2→PCJNC Jump if Carry is Not set 进位位为不为1则转移JNC rel;C=0,转向PC+2+rel→PC，否则顺序执行PC+2→PCJB Jump if Bit is set 进位位为1则转移JB bit , rel;（bit）=1,转向PC+3+rel→PC，否则顺序执行PC+3→PCJNB Jump if Bit is Not set 进位位为1则转移JNB bit , rel;（bit）=0,转向PC+3+rel→PC，否则顺序执行PC+3→PCJBC Jump if Bit is set and Clear bit指定位等于1转移并清该位JBC bit , rel; （bit）=1,转向PC+3+rel→PC，同时0→bit否则顺序执行PC+3→PC伪指令ORG Origin 代码起始地址指令ORG 0000HMOV A , #0010H;这条指令从0000H这个地址单元开始写起END End 汇编程序结束指令END;汇编指令结束DB字节定义伪指令ORG 1000HDB 01H , 02H;则(1000H)=01H，(1001H)=02HORG 1100HDB ‘01’;则(1100H)=30H,30H是0的ASCII码,(1101H)=31H,31H是1的ASCII码DW双字节定义伪指令ORG 2000HDW 2546H , 0178H; (2000H)=25H, (2001H)=46H, (2002H)=01H, (2003H)=78H,EQU数据赋值伪指令X EQU n;将n的值赋给xBIT位数据赋值伪指令y BIT b;y是用户定义标号，b为0或1MACRO宏指令宏指令名MACRO 形式参数······代码段······ENDM;宏指令定义结束寻址方式及相关的存储空间寻址方式寻址范围寄存器寻址R0~R7A 、B、C(CY)、AB（双字节）、DPTR（双字节）、PC（双字节）直接寻址内部RAM低128字节特殊功能寄存器内部RAM位寻区的128个位特殊功能寄存器中可寻址的位寄存器间接寻址内部数据存储器RAM【@R0,@R1,@SP（仅PUSH,POP）】内部数据存储器单元的低4位（@R0,@R1）外部RAM或I/O口（@R0,@R1，@DPTR）立即寻址程序存储器（常数）程序存储器（@A+PC,@A+DPTR）基寄存器加变址寄存器间接寻址。

51单片机汇编指令总结数据传输指令一.片内RAM数据传输指令1.以累加器A为目的操作数的指令：MOV A , RnMOV A , directMOV A , @RiMOV A , #data2.以寄存器Rn为目的操作数的指令：MOV Rn , AMOV Rn ，directMOV Rn ，data3.以直接地址为目的操作数的指令：MOV direct ，AMOV direct ，RnMOV direct1 ，derect2MOV direct ，@RiMOV direct ，#data4.间接地址为目的操作数的指令：MOV @Ri ，AMOV @Ri ，directMOV @Ri ，#data5.十六位数据传送指令：MOV DPTR , #data16二.累加器A与片外RAM数据传送指令：MOVX A ，@RiMOVX A , @DPTRMOVX @Ri ，AMOVX @DPTR ，A三.查表寻址：MOVC A ，@A+DPTR （先PC←（PC）+1，后A←（（A）+（DPTR）））+MOVC A ，@A+PC （先PC←(PC)+1，后A←（（A）+（PC）））四.交换指令：1.字节交换指令：XCH A ，RnXCH A ，directXCH A ，@Ri2.半字节交换指令：XCHD A ，@Ri3.累加器半字节交换指令：SWAP A五.栈操作指令：1.PUSH（入栈指令）PUSH direct2.POP（出栈指令）POP direct算术运算指令：一.加法减法指令：1.加法指令：ADD A ，RnADD A ，directADD A ，@RiADD A ，#data2.带进位加法指令：ADDC A ，Rn A←(A)+(Rn)+CYADDC A ，direct A←(A)+(direct)+CYADDC A ，@Ri A←（A）+((Ri))+CYADDC A ，#data A←(A)+(data)+CY3.带借位减法指令：SUBB A ，Rn A←(A)-CY-(Rn)SUBB A ，direct A←(A)-CY-(direct)SUBB A ，@Ri A←(A)-CY-((Ri))SUBB A ，#data A←(A)-CY-#data二.乘法除法指令：1.乘法指令：MUL AB BA←(A) ×(B)高字节放在B中，低字节放在A中2.除法指令：DIV AB A←(A) ÷(B)的商,(B) ←(A) ÷(B)的余数三.加1减1指令：1.加1指令：INC A A←(A)+1INC Rn Rn←(Rn)+1INC direct direct←(direct)+1INC @Ri (Ri) ←((Ri))+1INC DPTR DPTR←(DPTR)+12.减1指令：DEC ADEC RnDEC directDEC @Ri四.十进制调制指令：DA A 调整累加器A的内容为BCD码逻辑操作指令：一.逻辑与、或、异或指令：1.逻辑与指令：ANL A ，RnANL A ，directANL A ，@RiANL A ，#data2.逻辑或这令：ORL A ，RnORL A ，directORL A ，@RiORL A ，#dataORL direct ，AORL direct ，#data3.逻辑异或指令：XRL A ，RnXRL A ，directXRL A ，@RiXRL A ，#dataXRL direct ，AXRL direct ，#data二.清零、取反指令：1.累加器A清零指令：CRL A2.累加器A取反指令：CPL A三.循环位移指令：1.累加器A循环左移指令：RL A2.累加器A循环右移指令：RR A3.累加器A连同进位位循环左移指令：RLC A4. 累加器A连同进位位循环右移指令：RRC A控制转移指令：一.无条件转移指令：1.绝对转移指令：AJMP addr11 （先PC+2，然后将addr11的低十位传给PC，PC的高六位不变）2.长转移指令：LJMP addr16 （用addr16的值替换PC的值）3.相对转移（短转移）指令：SJMP rel（带符号的偏移字节数）（PC+2，再加rel赋值给PC）4.间接转移指令：JMP @A+DPTR (A)+(DPTR) →(PC)二.条件转移指令：1.累加器判零转移指令：JZ rel 先PC+2；后判断，A为0时转移，PC+rel赋值给PC；否则顺序执行JNZ rel 先PC+2，后判断，A不为0时转移，PC+rel赋值给PC；否则顺序执行2.比较转移指令：CJNE 目的操作数，源操作数，relCJNE A，direct，rel 先PC+3传回PC,再比较目的操作数和原操作数CJNE A，#data，rel 目>源时，程序转移，PC+rel传回PC且CY=0CJNE Rn，#data，rel 目=源时，程序顺序执行CJNE @Ri，#data，rel 目<源时，程序转移，PC+rel传回PC且CY=13.减一非0指令：DJNZ Rn，rel 先PC\+2，Rn-1，当Rn为0时程序顺序执行，否则PC+rel传回PCDJNZ direct，rel 先PC+3，direct-1，direct为0时程序顺序执行，否则PC+rel 传回PC二.子程序调用、返回指令：1.绝对调用指令ACALL:ACALL addr11 先PC+2，SP+1将PC的低八位存入SP；SP+1，将PC的高八位存入SP。

51单片机汇编指令集一、数据传送类指令（7种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVX (Move External RAM) 对外部RAM的数据传送；XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换；PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈；二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；三、逻辑运算类指令（10种助记符）ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移；RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap) 低4位与高4位交换；四、控制转移类指令（17种助记符）ACALL（Absolute subroutine Call）子程序绝对调用；LCALL（Long subroutine Call）子程序长调用；RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移；JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移；JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation) 空操作；五、位操作指令（1种助记符）CLR 位清零；SETB(Set Bit) 位置１。

1、XCH A,Rn指令名称:寄存器寻址字节交换指令指令代码:C8H~CFH指令功能:寄存器寻址字节操作内容:(A)交换(Rn)；n＝0~7字节数: 1机器周期:12、XCH A,direct指令名称:直接寻址字节交换指令指令代码:C5H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容交换操作内容:(A)交换(direct)字节数: 2机器周期:13、XCH A,@Ri指令名称:间接寻址字节交换指令指令代码:C6H~C7H指令功能:累加器内容与内部RAM低128单元内容交换操作内容:(A)交换((Ri))； i＝0,1字节数: 1机器周期:14、XCHD A,@Ri指令名称:半字节交换指令指令代码:D6H~D7H指令功能:累加器内容低4位与内部RAM低128单元低4位交换操作内容:(A)3~0交换((Ri))3~0；i＝0,1字节数: 1机器周期:15、XRL A,Rn指令名称；逻辑异或操作指令指令代码:68H~6FH指令功能:累加器内容与寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(Rn)； n＝0~7字节数: 1机器周期:16、XRL A,direct指令名称:逻辑异或操作指令指令代码:65H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(direct)字节数: 2机器周期:17、XRL A,@Ri指令名称:逻辑异或指令指令代码:66H~67H指令功能:累加器与内部RAM低128单元内容进行逻辑异或操作操作内容:A<-(A)异或((Ri))； i＝0,1字节数: 1机器周期:18、XRL A,#data指令名称:逻辑异或指令指令代码:64H指令功能:累加器内容与立即数进行逻辑异或操作操作内容:A1?/FONT>(A)异或data字节数: 2机器周期:19、XRL direct,A指令名称:逻辑异或操作指令指令代码:62H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:direct一(direct)异或(A)字节数: 2机器周期:110、XRL direct,#data指令名称:逻辑异或操作指令指令代码:63H指令功能:内部RAM低128单元或专用寄存器内容与立即数进行逻辑异或操作操作内容:direct<-(direct)异或data字节数: 3机器周期:2以R开头的指令有6条,分别为:RETRETIRL ARLC ARR ARRC A1、RET指令名称:子程序返回指令指令代码:22H指令功能:子程序返回操作内容:PC15~8<-((SP))SP<-(SP)-1PC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:22、RETI指令名称:中断返回指令指令代码:32H指令功能:中断服务程序返回操作内容’:PC15?/FONT>8<-((SP))SP<-(SP)-lPC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:23、RL A指令名称:循环左移指令指令代码:23H指令功能:累加器内容循环左移一位操作内容:An+1<-(An)； n＝0~6A0<-(A7)字节数: 1机器周期:14、RLC A指令名称:带进位循环左移指令指令代码:33H指令功能:累加器内容连同进位标志位循环左移一位操作内容:An-1<-(An)； n＝0~6A0<-(C)C<-(A7)字节数: 1机器周期:15、RR A指令名称:循环右移指令指令代码:03H指令功能:累加器内容循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(A0)字节数: 1机器周期:16、RRC A指令名称:带进位循环右移指令指令代码:13H指令功能:累加器内容连同进位标志位循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(C)C<-(A0)字节数: 1机器周期:11、SETB c指令名称:进位标志置位指令指令代码:D.H指令功能:进位标志位置位操作内容:C<-1字节数: 1机器周期:12、SETB bit指令名称:直接寻址位置位指令指令代码:D2H指令功能:内部RAM可寻址位或专用寄存器指定位置位操作内容:bit<-1字节数: 2机器周期:13、SJMP rel指令名称:短转移指令指令代码:80H指令功能:按指令提供的偏移量计算转移的目的地址,实现程序的无条件相对转移；操作内容:PC<-(PC)+2PC<-(PC)+rel字节数: 2机器周期:2使用说明:偏移量是8位二进制补码数,可实现程序的双向转移,其转移范围是(PC一126)一(PC+129)。

51单片机汇编语言指令教程汇集1.MOV指令：MOV指令用于将一个值从一个寄存器或内存位置复制到另一个寄存器或内存位置。

例如，MOVA,将常数10复制到累加器A中。

2.ADD指令：ADD指令用于将两个操作数相加，并将结果保存在目标操作数中。

例如，ADDA,B将寄存器B的值与累加器A的值相加，并将结果保存在累加器A中。

3.SUB指令：SUB指令用于将源操作数减去目标操作数，并将结果保存在目标操作数中。

例如，SUBA,B将寄存器B的值减去累加器A的值，并将结果保存在累加器A中。

4.INC指令：INC指令用于将指定的操作数加1、例如，INCA将累加器A的值加15.DEC指令：DEC指令用于将指定的操作数减1、例如，DECA将累加器A的值减16.JMP指令：JMP指令用于无条件地跳转到指定的地址。

例如，JMP1000h将跳转到地址1000h处执行指令。

9. ACALL指令：ACALL指令用于调用一个子程序，其地址由指令给出，子程序结束后返回到调用指令的下一条指令。

例如，ACALL Subroutine将调用一个名为Subroutine的子程序。

10.RET指令：RET指令用于从子程序返回到调用指令的下一条指令。

例如，RET将从子程序返回。

11.NOP指令：NOP指令用于空操作，即不执行任何操作。

它通常用于延时或填充空白。

以上是一些常用的51单片机汇编语言指令，这些指令可以用于控制I/O口、进行算术运算、执行跳转和调用子程序等。

学习并熟练掌握这些指令，对于编写高效的51单片机汇编程序非常重要。

希望本文提供的51单片机汇编语言指令教程能够帮助你入门和掌握51单片机汇编语言的基本知识。

如果你想深入学习51单片机汇编语言，建议参考相关的教材或在线资源，进行更加系统和全面的学习。

以下是一些常见的51单片机（如8051系列）的汇编指令：
1. 数据传送指令：
- MOV：将一个数据或寄存器的值移动到另一个寄存器或存储器位置。

- MOVC：将数据从外部代码存储器复制到累加器或寄存器。

2. 算术运算指令：
- ADD：将累加器与另一个寄存器或存储器中的值相加。

- SUB：从累加器中减去另一个寄存器或存储器中的值。

- INC：将累加器或寄存器的值加1。

- DEC：将累加器或寄存器的值减1。

3. 逻辑运算指令：
- ANL：对累加器和另一个寄存器或存储器中的值进行逻辑与操作。

- ORL：对累加器和另一个寄存器或存储器中的值进行逻辑或操作。

- XRL：对累加器和另一个寄存器或存储器中的值进行逻辑异或操作。

- CPL：对累加器或寄存器中的值进行按位取反操作。

4. 条件分支指令：
- CJNE：比较两个值，并在不相等时跳转到指定的地址。

- DJNZ：递减累加器或寄存器，并在结果不为零时跳转到指定的地址。

5. 跳转指令：
- JMP：无条件跳转到指定的地址。

- SJMP：短跳转，跳转到相对于当前地址的指定偏移量。

- AJMP：绝对跳转，跳转到指定的地址。

- LCALL：长调用，将当前地址入栈并跳转到指定的子程序地址。

6. 位操作指令：
- SETB：将某个位设置为1。

- CLR：将某个位清零。

- JB：如果某个位为1，则跳转到指定地址。

- JNB：如果某个位为0，则跳转到指定地址。

51单片机汇编指令大全汇编指令大全: 表示当前寄存器区的个工作寄存器: 表示当前寄存器区的或,可作地址指针即间址寄存器(或): 为间接寄存器或基址寄存器的前缀.: 表示位内部数据存储单元的地址.它可以是内部的单元地址.特殊功能寄存器的地址()或名称,: 累加器.: .特殊功能寄存器,用于和指令中.:::::::::“(一()(), : ; ()<()() 以直接地址为目的的传送指令:, ;()<(), ; ()<(), ; ()<(), ; ()<(()), ; ()<() 以寄存器间接地址为目的的传送指令:, ;(())<(), ;(())<(), ;(())<(二) 数据指针赋值指令(位数据传送指令) , ;(三) 片外数据传送指令, ;()<(())片外, ;()<(())片外, ;(())片外<(), ;(())片外<()(四) 数据访问指令(查表指令)(五(六()()()(七()(), ; ()<() (()), ; ()<()()加指令:, ;()<();()<();(())<(());()<();()<()(八) 减法指令()带进位减法指令:, ;()<() (), ; ()<() (), ; ()<() (()), ; ()<()()减指令:;()<() ;()<();()<();(())<(()) (九()存器,()(十(()(), ; ()<()∨() 逻辑异或运算指令: , ;()<()⊙() , ; ()<()⊙(), ; ()<()⊙(()) , ; ()<()⊙, ;()<()⊙(), ; ()<()⊙() 累加器清和去反指令;()< (累加器清指令);()<() (累加器取反指令)() 累加器移位指令:不带进位循环左移: <<([]()()() 短转移指令 ;()<()() 变址寻址转移指令 ;()<()()[] 条件转移指令:() 累加器判转移指令:;如果(),跳转到目标语句,否则顺序执行;如果()≠,跳转到目标语句,否则顺序执行() 比较转移指令:, , ;如果()≠,则跳转到目标语句,否则程序顺序执行 , ; 如果()≠(),则跳转到目标语句,否则程序顺序执行, ; 如果()≠,则跳转到目标语句,否则程序顺序执行, ; 如果()≠,则跳转到目标语句,否则程序顺序执行 () 循环控制转移指令:, ;()先减,如减后()≠,则跳转到目标语句;否则顺序执行 , ; ()先减,如减后()≠,则跳转到目标语句;否则顺序执行 (十三) 子程序调用和返回指令() 绝对调用指令:() 长调用指令:()((()()()()();如果位,跳转到目标语句,否则顺序执行() 以指定位状态为条件的转移指令:, ;如果,跳转到目标语句,否则顺序执行, ;如果,跳转到目标语句,否则顺序执行, ;如果,跳转到目标语句,同时将位清;否则顺序执行。

51单片机汇编指令集一、数据传送类指令（7种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVX (Move External RAM) 对外部RAM的数据传送；XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换；PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈；二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；三、逻辑运算类指令（10种助记符）ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移；RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap) 低4位与高4位交换；四、控制转移类指令（17种助记符）ACALL（Absolute subroutine Call）子程序绝对调用；LCALL（Long subroutine Call）子程序长调用；RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移；JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移；JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation) 空操作；五、位操作指令（1种助记符）CLR 位清零；SETB(Set Bit) 位置１。

1、XCH A,Rn指令名称:寄存器寻址字节交换指令指令代码:C8H~CFH指令功能:寄存器寻址字节操作内容:(A)交换(Rn)；n＝0~7字节数: 1机器周期:12、XCH A,direct指令名称:直接寻址字节交换指令指令代码:C5H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容交换操作内容:(A)交换(direct)字节数: 2机器周期:13、XCH A,@Ri指令名称:间接寻址字节交换指令指令代码:C6H~C7H指令功能:累加器内容与内部RAM低128单元内容交换操作内容:(A)交换((Ri))； i＝0,1字节数: 1机器周期:14、XCHD A,@Ri指令名称:半字节交换指令指令代码:D6H~D7H指令功能:累加器内容低4位与内部RAM低128单元低4位交换操作内容:(A)3~0交换((Ri))3~0；i＝0,1字节数: 1机器周期:15、XRL A,Rn指令名称；逻辑异或操作指令指令代码:68H~6FH指令功能:累加器内容与寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(Rn)； n＝0~7字节数: 1机器周期:16、XRL A,direct指令名称:逻辑异或操作指令指令代码:65H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(direct)字节数: 2机器周期:17、XRL A,@Ri指令名称:逻辑异或指令指令代码:66H~67H指令功能:累加器与内部RAM低128单元内容进行逻辑异或操作操作内容:A<-(A)异或((Ri))； i＝0,1字节数: 1机器周期:18、XRL A,#data指令名称:逻辑异或指令指令代码:64H指令功能:累加器内容与立即数进行逻辑异或操作操作内容:A1?/FONT>(A)异或data字节数: 2机器周期:19、XRL direct,A指令名称:逻辑异或操作指令指令代码:62H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:direct一(direct)异或(A)字节数: 2机器周期:110、XRL direct,#data指令名称:逻辑异或操作指令指令代码:63H指令功能:内部RAM低128单元或专用寄存器内容与立即数进行逻辑异或操作操作内容:direct<-(direct)异或data字节数: 3机器周期:2以R开头的指令有6条,分别为:RETRETIRL ARLC ARR ARRC A1、RET指令名称:子程序返回指令指令代码:22H指令功能:子程序返回操作内容:PC15~8<-((SP))SP<-(SP)-1PC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:22、RETI指令名称:中断返回指令指令代码:32H指令功能:中断服务程序返回操作内容’:PC15?/FONT>8<-((SP))SP<-(SP)-lPC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:23、RL A指令名称:循环左移指令指令代码:23H指令功能:累加器内容循环左移一位操作内容:An+1<-(An)； n＝0~6A0<-(A7)字节数: 1机器周期:14、RLC A指令名称:带进位循环左移指令指令代码:33H指令功能:累加器内容连同进位标志位循环左移一位操作内容:An-1<-(An)； n＝0~6A0<-(C)C<-(A7)字节数: 1机器周期:15、RR A指令名称:循环右移指令指令代码:03H指令功能:累加器内容循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(A0)字节数: 1机器周期:16、RRC A指令名称:带进位循环右移指令指令代码:13H指令功能:累加器内容连同进位标志位循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(C)C<-(A0)字节数: 1机器周期:11、SETB c指令名称:进位标志置位指令指令代码:D.H指令功能:进位标志位置位操作内容:C<-1字节数: 1机器周期:12、SETB bit指令名称:直接寻址位置位指令指令代码:D2H指令功能:内部RAM可寻址位或专用寄存器指定位置位操作内容:bit<-1字节数: 2机器周期:13、SJMP rel指令名称:短转移指令指令代码:80H指令功能:按指令提供的偏移量计算转移的目的地址,实现程序的无条件相对转移；操作内容:PC<-(PC)+2PC<-(PC)+rel字节数: 2机器周期:2使用说明:偏移量是8位二进制补码数,可实现程序的双向转移,其转移范围是(PC一126)一(PC+129)。

51单片机指令表汇总51单片机是一种广泛应用的微控制器，其指令集是进行编程的基础。

下面将51单片机的指令表进行汇总，以帮助初学者更好地理解其指令集。

一、数据传输指令1、MOV指令：将源操作数的内容传送到目标操作数。

2、XCH指令：将两个操作数的内容互换。

3、MOVC指令：从外部存储器将数据传送到目标操作数。

4、MOVX指令：将外部存储器中的数据传送到目标操作数。

5、PUSH指令：将数据压入堆栈。

6、POP指令：从堆栈中弹出数据。

二、算术运算指令1、ADD指令：将两个操作数相加，并将结果存放在目标操作数中。

2、SUB指令：从目标操作数中减去源操作数，并将结果存放在目标操作数中。

3、MUL指令：将两个操作数相乘，并将结果存放在目标操作数中。

4、DIV指令：将目标操作数除以源操作数，并将结果存放在目标操作数中。

5、ANL指令：对目标操作数和源操作数进行按位与运算，并将结果存放在目标操作数中。

6、ORL指令：对目标操作数和源操作数进行按位或运算，并将结果存放在目标操作数中。

7、XRL指令：对目标操作数和源操作数进行按位异或运算，并将结果存放在目标操作数中。

8、CPL指令：对目标操作数进行按位取反运算，并将结果存放在目标操作数中。

9、INC指令：将目标操作数加1。

10、DEC指令：将目标操作数减1。

11、ASR指令：将目标操作数右移n位，最高位用符号位补齐。

12、LSR指令：将目标操作数右移n位，最低位用0补齐。

13、ROL指令：将目标操作数循环左移n位，最高位移入最低位。

14、ROR指令：将目标操作数循环右移n位，最低位移入最高位。

单片机汇编指令表一、概述在单片机的世界里，汇编语言扮演着举足轻重的角色。

它是一种低级语言，能够直接与硬件进行交互，提供高效的代码执行效率。

下面，我们将详细列出一些常见的单片机汇编指令，以及它们的功能。

二、指令表1、MOV指令：用于将数据从一个寄存器移动到另一个寄存器。

例如，MOV R1, R2将把 R2的内容移动到 R1中。

51单片机的汇编指令手册1、数据传送类指令：(28条)1 MOV A,Rn ;寄存器内容送入累加器2 MOV A,direct ;直接地址单元中的数据送入累加器3 MOV A,@Ri ;间接RAM 中的数据送入累加器4 MOV A,#data ;立即数送入累加器5 MOV Rn,A ;累加器内容送入寄存器6 MOV Rn,direct ;直接地址单元中的数据送入寄存器7 MOV Rn,#data ;立即数送入寄存器8 MOV direct,A ;累加器内容送入直接地址单元9 MOV direct,Rn ;寄存器内容送入直接地址单元10 MOV direct,direct ;直接地址单元中的数据送入另一个直接地址单元11 MOV direct,@Ri ;间接RAM 中的数据送入直接地址单元12 MOV direct,#data ;立即数送入直接地址单元13 MOV @Ri,A ;累加器内容送间接RAM 单元14 MOV @Ri,direct ;直接地址单元数据送入间接RAM 单元15 MOV @RI,#data ;立即数送入间接RAM 单元16 MOV DRTR,#dat16 ;16 位立即数送入地址寄存器17 MOVC A,@A+DPTR ;以DPTR为基地址变址寻址单元中的数据送入累加器18 MOVC A,@A+PC ;以PC 为基地址变址寻址单元中的数据送入累加器19 MOVX A,@Ri ;外部RAM（8 位地址）送入累加器20 MOVX A,@DPTR ;外部RAM（16 位地址）送入累加器21 MOVX @Ri,A ;累计器送外部RAM（8 位地址）22 MOVX @DPTR,A ;累计器送外部RAM（16 位地址）23 PUSH direct ;直接地址单元中的数据压入堆栈24 POP direct弹栈送直接地址单元25 XCH A,Rn ;寄存器与累加器交换26 XCH A,direct ;直接地址单元与累加器交换27 XCH A,@Ri ;间接RAM 与累加器交换28 XCHD A,@Ri ;间接RAM 的低半字节与累加器交换2、算术操作类指令：(24条)1 ADD A,Rn ;寄存器内容加到累加器2 ADD A,direct ;直接地址单元的内容加到累加器3 ADD A,@Ri ;间接ROM 的内容加到累加器4 ADD A,#data ;立即数加到累加器5 ADDC A,Rn ;寄存器内容带进位加到累加器6 ADDC A,direct ;直接地址单元的内容带进位加到累加器7 ADDC A,@Ri ;间接ROM 的内容带进位加到累加器8 ADDC A,#data ;立即数带进位加到累加器9 SUBB A,Rn ;累加器带借位减寄存器内容10 SUBB A,direct ;累加器带借位减直接地址单元的内容11 SUBB A,@Ri ;累加器带借位减间接RAM 中的内容12 SUBB A,#data ;累加器带借位减立即数13 INC A ;累加器加114 INC Rn ;寄存器加115 INC direct ;直接地址单元加116 INC @Ri ;间接RAM 单元加117 DEC A ;累加器减118 DEC Rn ;寄存器减1 1 1219 DEC direct ;直接地址单元减120 DEC @Rj ;间接RAM 单元减 121 INC DPTR ;地址寄存器DPTR 加 122 MUL AB A ;乘以B，结果放在A23 DIV AB A ;除以B，结果放在A24 DA A ;累加器十进制调整3、布尔变量操作类指令：(17条)1 CLR C ;清进位位2 CLR bit ;清直接地址位3 SETB C ;置进位位4 SETB bit ;置直接地址位5 CPL C ;进位位求反6 CPL bit ;置直接地址位求反7 ANL C,bit ;进位位和直接地址位相“与”8 ANL C,bit ;进位位和直接地址位的反码相“与”9 ORL C,bit ;进位位和直接地址位相“或”10 ORL C,bit ;进位位和直接地址位的反码相“或”11 MOV C,bit ;直接地址位送入进位位12 MOV bit,C ;进位位送入直接地址位13 JC rel ;进位位为1 则转移14 JNC rel ;进位位为0 则转移15 JB bit,rel ;直接地址位为1 则转移16 JNB bit,rel ;直接地址位为0 则转移17 JBC bit,rel ;直接地址位为1 则转移，该位清零4、逻辑操作数指令：(25条)1 ANL A,Rn ;累加器与寄存器相“与”2 ANL A,direct ;累加器与直接地址单元相“与”3 ANL A,@Ri ;累加器与间接RAM 单元相“与”4 ANL A,#data ;累加器与立即数相“与”5 ANL direct,A ;直接地址单元与累加器相“与”6 ANL direct,#data ;直接地址单元与立即数相“与”7 ORL A,Rn ;累加器与寄存器相“或”8 ORL A,direct ;累加器与直接地址单元相“或”9 ORL A,@Ri ;累加器与间接RAM 单元单元相“或”10 ORL A,#data ;累加器与立即数相“或”11 ORL direct,A ;直接地址单元与累加器相“或”12 ORL direct,#data ;直接地址单元与立即数相“或”13 XRL A,Rn ;累加器与寄存器相“异或”14 XRL A,direct ;累加器与直接地址单元相“异或”15 XRL A,@Ri ;累加器与间接RAM 单元单元相“异或”16 XRL A,#data ;累加器与立即数相“异或”17 XRL direct,A ;直接地址单元与累加器相“异或”18 XRL direct,#data ;直接地址单元与立即数相“异或”19 CLR A ;累加器清“0”20 CPL A ;累加器求反21 RL A ;累加器循环左移22 RLC A ;累加器带进位位循环左移23 RR A ;累加器循环右移24 RRC A ;累加器带进位位循环右移25 SWAP A ;累加器半字节交换5、控制转移类指令：(17条)1 ACALL addr11 ;绝对（短）调用子程序2 LCALL addr16 ;长调用子程序3 RET ;子程序返回4 RETI ;中数返回5 AJMP addr11 ;绝对（短）转移6 LJMP addr16 ;长转移7 SJMP rel ;相对转移8 JMP @A+DPTR ;相对于DPTR 的间接转移9 JZ rel ;累加器为零转移10 CJNE rel ;累加器非零转移11 CJNE A,direct,rel ;累加器与直接地址单元比较，不相等则转移12 CJNE A,#data,rel ;累加器与立即数比较，不相等则转移13 CJNE Rn,#data,rel ;寄存器与立即数比较，不相等则转移14 CJNE @Ri,#data,rel ;间接RAM 单元与立即数比较，不相等则转移15 DJNZ Rn,rel ;寄存器减1，非零转移16 DJNZ direct,erl ;直接地址单元减1，非零转移17 NOP ;空操作。
