厂用电源切换措施

厂用电定期切换制度模版一、目的和范围为了合理利用电力资源，降低用电成本，提高用电效率，减少对环境的影响，制定本制度。

本制度适用于我厂全体员工及使用电力设备的各部门，包括办公区、生产车间、仓库等场所。

二、原则1. 执行科学合理的用电计划，按需用电，避免过度消耗电力资源。

2. 按照设备及使用场所的需求，合理切换用电模式，确保供电稳定。

3. 节约用电，遵循节能低碳的理念，减少对环境的污染。

三、切换模式1. 正常供电模式：根据电力部门的供电计划，全天候正常供电。

2. 节能切换模式：在用电负荷较低的时间段，切换至节能模式，实行部分用电设备的停电或降低用电功率，达到节约用电的目的。

3. 应急切换模式：遭遇天气异常、电力设备故障等情况时，及时切换至应急模式，保证必要设备的正常供电。

四、切换时机1. 节能切换模式时机：根据历史用电数据和用电负荷情况，制定每天的节能切换时段，最低持续切换时间为2小时。

切换时段和切换频率由电力管理部门在每季度进行调整评估。

2. 应急切换模式时机：遇到电力设备故障、重大天气灾害等情况时，由电力管理部门立即切换至应急模式，确保必要设备的正常供电。

五、切换程序1. 节能切换模式程序：a. 电力管理部门根据用电负荷情况制定每天的节能切换时段，并提前通知各部门；b. 电力管理部门进行用电设备调整，停电或降低用电功率；c. 各部门按照通知要求，及时切换用电设备的状态；d. 节能切换时段结束后，电力管理部门恢复正常供电。

2. 应急切换模式程序：a. 发现电力设备故障、重大天气灾害等情况时，电力管理部门立即启动应急切换流程；b. 电力管理部门根据应急情况，按照应急预案进行切换操作；c. 各部门按照应急指令，及时切换用电设备的状态；d. 应急情况解除后，电力管理部门恢复正常供电。

六、责任与监督1. 电力管理部门负责制定用电计划、切换模式和切换时机，并负责切换操作；2. 各部门负责按照要求切换用电设备的状态，并做好切换记录；3. 监督部门负责对切换情况和用电情况进行检查和监督，及时反馈问题。

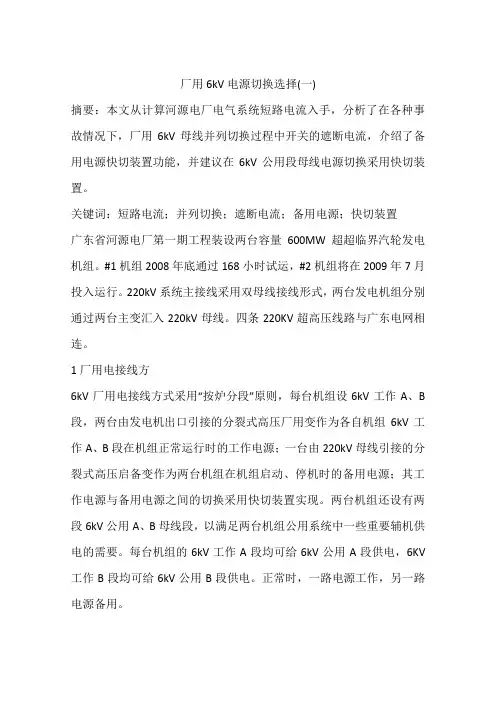

厂用6kV电源切换选择(一)摘要：本文从计算河源电厂电气系统短路电流入手，分析了在各种事故情况下，厂用6kV母线并列切换过程中开关的遮断电流，介绍了备用电源快切装置功能，并建议在6kV公用段母线电源切换采用快切装置。

关键词：短路电流；并列切换；遮断电流；备用电源；快切装置广东省河源电厂第一期工程装设两台容量600MW超超临界汽轮发电机组。

#1机组2008年底通过168小时试运，#2机组将在2009年7月投入运行。

220kV系统主接线采用双母线接线形式，两台发电机组分别通过两台主变汇入220kV母线。

四条220KV超高压线路与广东电网相连。

1厂用电接线方6kV厂用电接线方式采用“按炉分段”原则，每台机组设6kV工作A、B 段，两台由发电机出口引接的分裂式高压厂用变作为各自机组6kV工作A、B段在机组正常运行时的工作电源；一台由220kV母线引接的分裂式高压启备变作为两台机组在机组启动、停机时的备用电源；其工作电源与备用电源之间的切换采用快切装置实现。

两台机组还设有两段6kV公用A、B母线段，以满足两台机组公用系统中一些重要辅机供电的需要。

每台机组的6kV工作A段均可给6kV公用A段供电，6KV 工作B段均可给6kV公用B段供电。

正常时，一路电源工作，另一路电源备用。

2问题的提出设计阶段，由于6kV公用段电源分别引自2台机的6kV工作段，两段均为工作电源，无法区分工作、备用，同时考虑公用段没有I类负荷，因此未考虑6kV公用段进行不断电切换设计。

但目前根据电厂实际运行的需要，该段上接带有空压机、工业水泵等重要辅机，它们在倒换过程中的短时停运将直接造成机组的减出力甚至停运，因此，电厂需要6kV公用段在倒换电源时实现不断电切换。

另外，设计人员担心在6kV公用段两路电源在并联切换（即先合上一路电源，再分开另一路电源）过程中，母线发生三相短路时，短路电流将大于开关的遮断容量，从而导致开关爆炸的事故。

为此，我们对河源电厂6.3kV厂用电系统短路电流进行了核算。

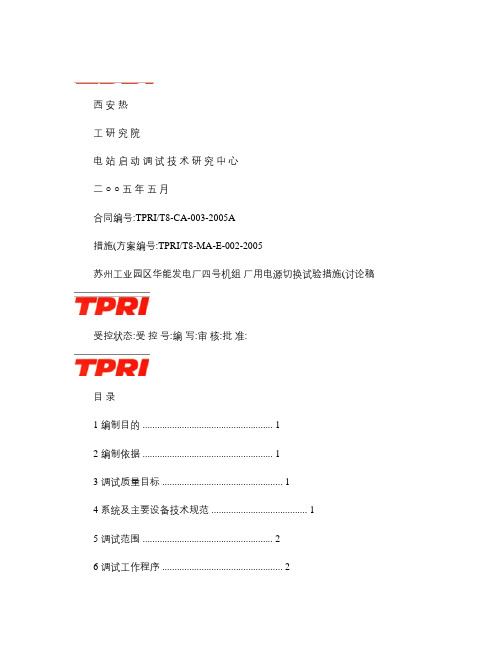

西安热工研究院电站启动调试技术研究中心二○ ○ 五年五月合同编号:TPRI/T8-CA-003-2005A措施(方案编号:TPRI/T8-MA-E-002-2005苏州工业园区华能发电厂四号机组厂用电源切换试验措施(讨论稿受控状态:受控号:编写:审核:批准:目录1 编制目的 (1)2 编制依据 (1)3 调试质量目标 (1)4 系统及主要设备技术规范 (1)5 调试范围 (2)6 调试工作程序 (2)7. 静态调试 (2)8 带负荷调试前应具备的条件 (3)9 带负荷调试步骤 ............................... 错误!未定义书签。

10 职责分工 .................................................... 6 11 安全注意事项 (6)12 附录 . (7)1 编制目的1.1为了指导和规范厂用电源切换设备及系统的调试工作, 保证厂用电源切换设备及系统能够安全正常投入运行,特制定本措施。

1.2检查电气保护、联锁、信号及厂用电源切换装置,确认其动作可靠。

1.3检查设备及系统的运行情况,发现并消除可能存在的缺陷。

1.4厂用电源系统切换是发电机带负荷调试阶段一个非常重要的试验项目, 本措施是为该试验编制的一个指导性文件。

2 编制依据2.1《火力发电厂基本建设工程启动及竣工验收规程》 (1996年版2.2《电力装置安装工程电气设备交接试验标准》 (1992年版2.3《火电工程调整试运质量检验及评定标准》 (1996年版2.4《火电工程启动调试工作规定》 (1996年版2.5《火力发电厂安全工作规定》 (1996年版2.6设计院和制造厂家图纸、说明书及相关资料3 调试质量目标符合部颁《火电工程调整试运质量检验及评定标准》 (1996年版中有关设备及系统的各项质量标准要求,全部检验项目合格率 100%,优良率 90%以上,满足机组整套启动要求。

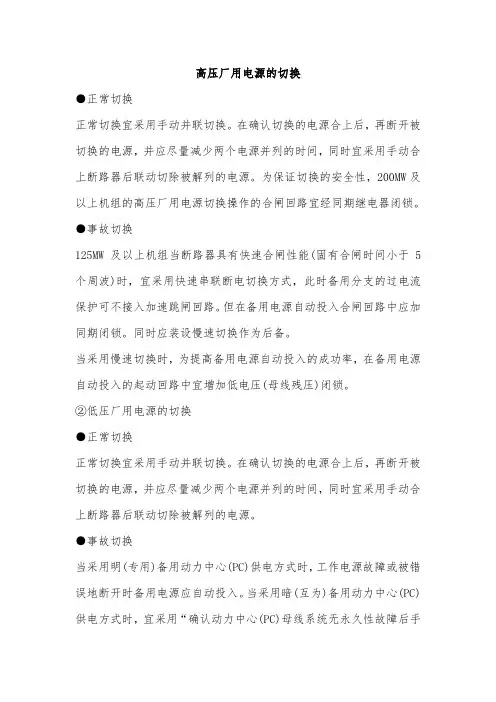

高压厂用电源的切换
●正常切换
正常切换宜采用手动并联切换。

在确认切换的电源合上后，再断开被切换的电源，并应尽量减少两个电源并列的时间，同时宜采用手动合上断路器后联动切除被解列的电源。

为保证切换的安全性，200MW及以上机组的高压厂用电源切换操作的合闸回路宜经同期继电器闭锁。

●事故切换
125MW及以上机组当断路器具有快速合闸性能(固有合闸时间小于5个周波)时，宜采用快速串联断电切换方式，此时备用分支的过电流保护可不接入加速跳闸回路。

但在备用电源自动投入合闸回路中应加同期闭锁。

同时应装设慢速切换作为后备。

当采用慢速切换时，为提高备用电源自动投入的成功率，在备用电源自动投入的起动回路中宜增加低电压(母线残压)闭锁。

②低压厂用电源的切换
●正常切换
正常切换宜采用手动并联切换。

在确认切换的电源合上后，再断开被切换的电源，并应尽量减少两个电源并列的时间，同时宜采用手动合上断路器后联动切除被解列的电源。

●事故切换
当采用明(专用)备用动力中心(PC)供电方式时，工作电源故障或被错误地断开时备用电源应自动投入。

当采用暗(互为)备用动力中心(PC)供电方式时，宜采用“确认动力中心(PC)母线系统无永久性故障后手
动切换”的方式。

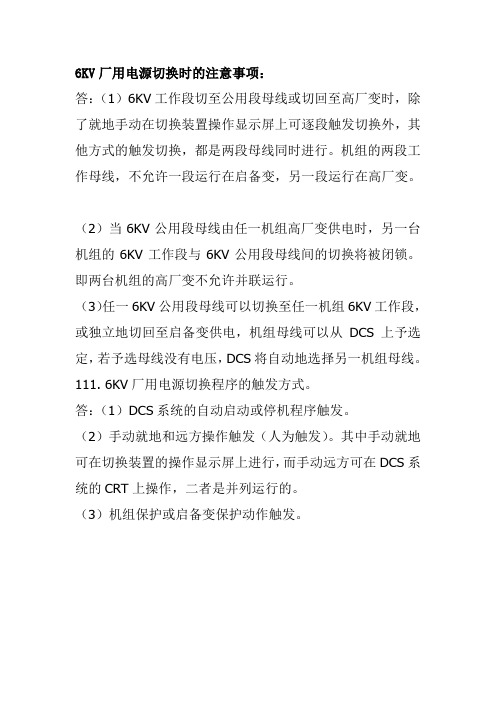

6KV厂用电源切换时的注意事项：
答：（1）6KV工作段切至公用段母线或切回至高厂变时，除了就地手动在切换装置操作显示屏上可逐段触发切换外，其他方式的触发切换，都是两段母线同时进行。

机组的两段工作母线，不允许一段运行在启备变，另一段运行在高厂变。

（2）当6KV公用段母线由任一机组高厂变供电时，另一台机组的6KV工作段与6KV公用段母线间的切换将被闭锁。

即两台机组的高厂变不允许并联运行。

（3）任一6KV公用段母线可以切换至任一机组6KV工作段，或独立地切回至启备变供电，机组母线可以从DCS上予选定，若予选母线没有电压，DCS将自动地选择另一机组母线。

111. 6KV厂用电源切换程序的触发方式。

答：（1）DCS系统的自动启动或停机程序触发。

（2）手动就地和远方操作触发（人为触发）。

其中手动就地可在切换装置的操作显示屏上进行，而手动远方可在DCS系统的CRT上操作，二者是并列运行的。

（3）机组保护或启备变保护动作触发。

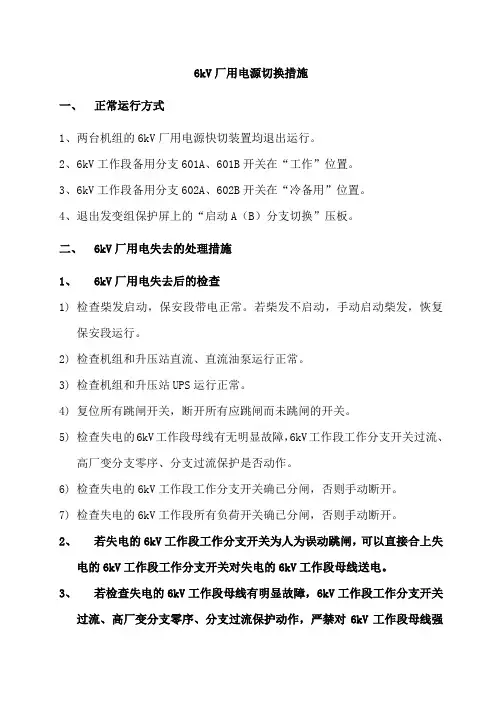

6kV厂用电源切换措施一、正常运行方式1、两台机组的6kV厂用电源快切装置均退出运行。

2、6kV工作段备用分支601A、601B开关在“工作”位置。

3、6kV工作段备用分支602A、602B开关在“冷备用”位置。

4、退出发变组保护屏上的“启动A（B）分支切换”压板。

二、6kV厂用电失去的处理措施1、6kV厂用电失去后的检查1)检查柴发启动，保安段带电正常。

若柴发不启动，手动启动柴发，恢复保安段运行。

2)检查机组和升压站直流、直流油泵运行正常。

3)检查机组和升压站UPS运行正常。

4)复位所有跳闸开关，断开所有应跳闸而未跳闸的开关。

5)检查失电的6kV工作段母线有无明显故障，6kV工作段工作分支开关过流、高厂变分支零序、分支过流保护是否动作。

6)检查失电的6kV工作段工作分支开关确已分闸，否则手动断开。

7)检查失电的6kV工作段所有负荷开关确已分闸，否则手动断开。

2、若失电的6kV工作段工作分支开关为人为误动跳闸，可以直接合上失电的6kV工作段工作分支开关对失电的6kV工作段母线送电。

3、若检查失电的6kV工作段母线有明显故障，6kV工作段工作分支开关过流、高厂变分支零序、分支过流保护动作，严禁对6kV工作段母线强送电。

检修完毕，经技术部电气专业确认后，恢复主变、高厂变运行，由失电的6kV工作段工作分支开关对6kV工作段母线试送电，送电正常后，恢复各负荷运行。

4、主变高压侧开关跳闸，短时无法恢复主变运行，6kV母线无故障时的送电工作。

1)将失电的6kV工作段工作分支开关由“热备用”转“冷备用”。

2)将6kV工作段备用分支开关由“冷备用”转“热备用”。

3)在DCS上手动合上6kV工作段备用分支开关，检查6kV工作段母线电压正常。

4)恢复400V工作PC段、照明PC段运行，然后恢复400V保安MCCA、B段正常运行方式，停止柴发运行。

5、主变、高厂变恢复送电后的操作。

1)断开失电的6kV工作段母线上的所有负荷开关。

厂用电定期切换制度模板一、制度目的为规范企业内部厂用电的定期切换流程，优化电力资源的利用，确保电力供应的稳定和安全，并提高企业用电效率；同时，通过切换的方式降低用电成本，减少企业的经济负担。

二、适用范围本制度适用于我企业内部所有需要定期切换厂用电的设备和机房。

三、定义与缩写1.厂用电：指企业内部供应给设备和机房使用的电力。

四、责任与义务1.企业职能部门：负责制定和完善本制度，并监督执行情况。

2.设备和机房使用部门：负责按照本制度的要求进行厂用电的定期切换，并配合相关部门的检查和考核。

五、管理标准1.设备清单管理：每个设备和机房使用部门需制定设备清单，包括设备名称、用电需求、切换计划等内容，由企业职能部门进行审核和备案。

2.切换计划管理：每个设备和机房使用部门需按照切换计划进行定期切换，确保使用时间合理分配和电力资源的均衡利用。

3.设备状态监测：设备和机房使用部门需定期监测设备的运行状态，及时发现并处理设备异常情况，确保切换过程中的正常运行。

六、切换流程1. 制定切换计划每个设备和机房使用部门需根据实际需要，制定厂用电的切换计划，并提前报备给企业职能部门。

切换计划应包括以下内容： - 切换时间：明确切换的日期、时间段和频率。

- 切换设备：明确需要切换的设备名称和数量。

- 切换顺序：明确设备切换的优先级和先后顺序。

2. 切换前准备工作设备和机房使用部门在切换前需完成以下准备工作： - 设备状态检查：确保待切换设备正常运行，并记录设备运行状态。

- 切换设备准备：确认备用设备在切换过程中能够正常工作，并进行必要调试。

- 切换通知：提前通知设备和机房使用人员有关切换时间和操作流程，确保切换过程中的安全和顺利进行。

3. 切换操作流程切换操作流程如下所示： 1. 停止供电：关闭待切换设备的电源，并进行必要的隔离措施，确保设备的安全运行。

2. 切换电源：将备用设备的电源接通，并确保备用设备正常工作。

3. 设备验证：对切换后的设备进行验证，确保其正常运行。

火电厂厂用电切换引言火力发电厂厂用电系统一般都具有两个电源：即厂用工作电源和备用（启动）电源，其典型接线如图1所示。

目前绝大多数大型机组火力发电厂都采用单元接线，正常运行时机组厂用电由单元机组供电，停机状态由备用电源供电，机组在启动和停机过程都必须带负荷进行厂用电切换。

另外，当机组或厂用工作电源发生故障时，为了保证厂用电不中断及机组安全有序地停机，不扩大事故，必须尽快把厂用电电源从工作电源切换到备用电源。

厂用电系统切换分为两类：即机组启动、停机过程的正常切换和故障情况下的事故切换。

图1 常见厂用电系统简图厂用母线残压特性对于大容量火力发电厂，尤其是300MW及以上的机组，厂用电高压电动机的容量大且数量较多，当厂用电源中断时，由于高压电机及负载的机械惯性，电动机将维持较长时间继续旋转，且将转变为异步发电机运行工况，因此厂用电母线在一段时间内会维持一定的残压并缓慢衰减，频率也会随着转速降低而缓慢下降。

图2 为典型的厂用母线电压衰减曲线。

从图中可以看出，在厂用电源中断瞬间，母线残压的衰减量还不大，但残压与备用电源电压的矢量角差已开始拉开，如果备用电源投入的时机不当，将产生很大的冲击电流，直接作用于电动机，这不但影响了电机的使用寿命，甚至可能导致切换失败造成厂用电中断，其后果是十分严重的。

因此，厂用电切换必须根据系统的残压衰减特性，选择合适的切换时机。

根据实际运行经验得出，为保证厂用电的成功切换且不产生大的冲击电流，备用电源断路器最合适的合闸时刻是厂用母线残压与备用电源电压的相角差不超过30°，即厂用电系统切换全过程在100ms以内。

图2 极坐标下的母线残压向量图Vs备用电源电压Vd厂用母线残压DU差拍电压A-A’与B-B’为不同负荷情况下允许电源切换的边界厂用电切换必须具备的外部条件为能成功地进行厂用电系统的切换，必须具备以下3个条件：应具备源于同一系统的两个独立的供电电源：工作电源和备用电源。

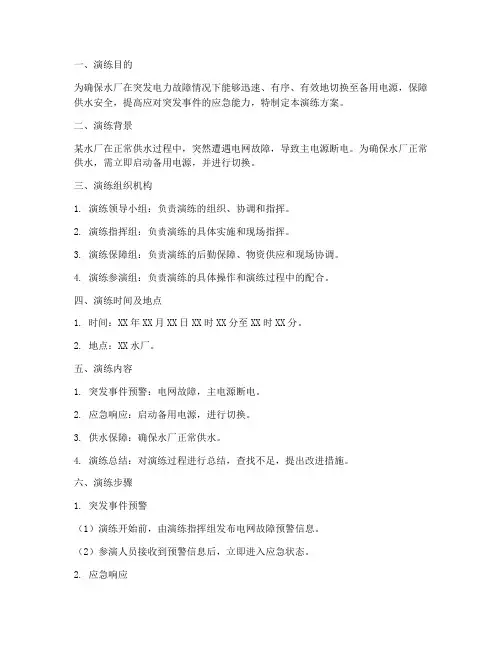

一、演练目的为确保水厂在突发电力故障情况下能够迅速、有序、有效地切换至备用电源，保障供水安全，提高应对突发事件的应急能力，特制定本演练方案。

二、演练背景某水厂在正常供水过程中，突然遭遇电网故障，导致主电源断电。

为确保水厂正常供水，需立即启动备用电源，并进行切换。

三、演练组织机构1. 演练领导小组：负责演练的组织、协调和指挥。

2. 演练指挥组：负责演练的具体实施和现场指挥。

3. 演练保障组：负责演练的后勤保障、物资供应和现场协调。

4. 演练参演组：负责演练的具体操作和演练过程中的配合。

四、演练时间及地点1. 时间：XX年XX月XX日XX时XX分至XX时XX分。

2. 地点：XX水厂。

五、演练内容1. 突发事件预警：电网故障，主电源断电。

2. 应急响应：启动备用电源，进行切换。

3. 供水保障：确保水厂正常供水。

4. 演练总结：对演练过程进行总结，查找不足，提出改进措施。

六、演练步骤1. 突发事件预警（1）演练开始前，由演练指挥组发布电网故障预警信息。

（2）参演人员接收到预警信息后，立即进入应急状态。

2. 应急响应（1）启动备用电源1）操作人员立即启动备用电源，确保备用电源正常工作。

2）备用电源启动后，进行电压、电流、频率等参数检测，确保备用电源稳定可靠。

（2）进行电源切换1）操作人员根据演练指挥组的指令，进行主、备用电源切换。

2）切换过程中，密切监控供水系统运行情况，确保供水不受影响。

3. 供水保障（1）加强水质监测，确保水质安全。

（2）加强设备巡检，发现异常情况及时处理。

（3）加强人员值守，确保供水安全。

4. 演练总结（1）演练结束后，参演人员立即向演练领导小组汇报演练情况。

（2）演练领导小组对演练过程进行总结，查找不足，提出改进措施。

七、演练要求1. 演练人员应熟悉演练方案，明确自身职责。

2. 演练过程中，各参演组应密切配合，确保演练顺利进行。

3. 演练结束后，参演人员应认真总结，查找不足，提出改进措施。
