evs5024s-r说明书
第一步：监控点的添加，在编码设备选择添加设备如选择IP／domain方式输入地址，用户名和密码（设备的用户名和密码）。
第二步：存储服务器启用后，设备管理-添加设备类型，选择存储服务器。
添加完成之后，服务器列表里面会出现存储服务器，选中存储服务器，在线设备里面点击选中电脑的P，点击添加至客户端，别名自定义，用户名admnin 密码12345。
存储服务器添加完成，后点击远程配置，存储-常用将硬盘选中，点击格式化，将电脑盘剩余空间做预分配，此操作不影响电脑硬盘原有的数据，格式化完成之后，按照提示重启存储服务器（此操作不能遗漏）。
第三步：控制面板，录像计划选择要录像的监控点，勾选存储服务器录像，选择存储服务器的别名，配置下录像模板，点击保存即可保存录像计划。
第四步：如果有多个监控点需要录像的（目前一个存储服务器最多支持64个监控点）点击右上角的复制到，可以复制到其他的监控点，录像计划和存储服务器录像计划打钩，所需要录像的监控点打钩，确定保存。
第五步：在远程回放，选择监控点，日历表上选择时间，如果录像成功，则在对应日期上有橙色三角形，搜索到录像，表示录像成功。
无线防盗报警控制器 使用说明书 V1.1.0前言概述本文档详细描述了无线防盗报警控制器的功能、安装接线和使用方法等。
适用型号：ARC2004B符号约定在本文中可能出现下列标志，它们所代表的含义如下：符号说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息，是对正文的强调和补充。
重要安全须知下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。
●请在设备布控后及时修改用户的默认密码，以免被人盗用。
●请不要将设备放置和安装在阳光直射的地方或发热设备附近。
●请不要将设备安装在潮湿、有灰尘或煤烟的场所。
●请保持设备的水平安装，或安装在稳定的场所，注意防止本产品坠落。
●请勿将液体滴到或溅到设备上，并确保设备上不能放置装满液体的物品，防止液体流入设备。
●请安装在通风良好的场所，切勿堵塞设备的通风口。
●仅可在额定输入输出范围内使用设备。
●请不要随意拆卸设备。
●请在允许的湿度和温度范围内运输、使用和存储设备。
●请务必按照要求使用电池，否则可能导致电池起火、爆炸或燃烧的危险！●更换电池时只能使用同样类型的电池！●产品必须使用本地区推荐使用的电线组件（电源线），并在其额定规格内使用。
●请使用满足SELV（安全超低电压）要求的电源，并按照IEC60950-1符合Limited PowerSource（受限制电源）的额定电压供电，具体供电要求以设备标签为准。
●请将I类结构的产品连接到带保护接地连接的电网电源输出插座上。
●如果使用电源插头或器具耦合器等作为断开装置，请保持断开装置可以方便的操作。
特别声明●产品请以实物为准，说明书仅供参考。
尊敬的用户，因本机功能设置较为专业，使用前，请您仔细阅读本系统用户手册。
高清型网络视频服务器使用手册声明本手册可能在某些技术细节方面描述不够准确或存在印刷错误，假如您在使用过程中按照使用手册无法解决问题时，请致电我公司技术部垂询相关操作方法。
本手册的内容将做不定期的更新，恕不另行通知。
使用注意事项1、安装环境✋远离高温的热源和环境；避免阳光直接照射；✋注意防水, 有水接触到设备时, 立即断电.✋避免在过于潮湿的环境使用, 请在参考的适用湿度范围（-25℃~ +80 ℃）内使用。
✋避免在过热或过冷环境使用, 请在参考的适用温度范围（85%RH以下）内使用。
✋本机应水平安装或壁挂安装，避免安装在会剧烈震动的场所，勿将其它设备放于本机上。
✋除去安装硬盘，不得私自拆机. 安装硬盘需专业人员操作2、运输与搬运✋本机的包装经过抗震设计和实验，确保在运输过程中服务器不会受到意外损坏，所以在搬运本机时，最好使用原来的包装材料和纸箱；✋运输装有硬盘的服务器时，务必将硬盘固定安装在服务器内的硬盘卡位内，并用螺丝固定，否则可能会造成硬盘损伤而影响正常工作；✋避免在过冷、过热的场所间相互搬动服务器，以免机器内部产生结露，影响机器的使用寿命；✋严禁带电搬动本机，否则会损坏硬盘和主板；目录1产品简介 (4)1.1产品简介 (4)1.2功能简介 (4)1.3技术规格 (4)2外观与说明 (5)3设备与安装 (7)3.1 运行环境 (7)3.2 设备安装 (7)4IE 版客户端 (7)4.1 准备工作 (7)4.2 开始登陆 (8)4.3 功能简介 (9)4.3.1实时监视 (9)4.3.2录像回放 (11)4.3.3参数设置 (12)4.3.3.1基本信息设置 (12)4.3.3.2网络参数设置 (16)4.3.3.3通道参数设置 (19)4.3.3.4报警参数设置 (23)4.3.3.5前端存储设置 (27)5升级软件 (29)6恢复出厂设置 (29)7常见问题解答 (30)7.1无法通过浏览器访问网络视频服务器？ (30)7.2程序升级以后，无法正常播放视频 (30)7.3在Windows98上无法正常浏览图像 (31)7.4在PC机上播放录像文件的时候只有声音没有图像 (31)7.5如何使服务器在公网（Internet）上进行音视频传输服务 (31)7.6为何正常数据不能通过交换机 (31)7.7为何升级后通过浏览器访问网络视频服务器会出错？ (32)8附录 (32)附录A 关于网络视频服务器端口占用（映射）的问题说明 (32)附录B 关于动态域名服务器的使用方法说明 (32)附录C 出厂默认参数 (33)1产品简介1.1产品简介感谢您使用本公司产品，我们将向您提供最好的服务。
大华EVS联网监控、集中备份解决方案浙江大华技术股份有限公司目录第一章可行性分析 (2)系统可行性分析 (2)第二章方案总体设计 (3)一、系统结构图 (3)二、系统原理 (5)（一）前端设备 (5)（二）中心设备 (6)➢中心硬件部分 (6)➢中心软件部分 (7)➢数据中心备份部分 (11)第三章系统及设备技术特性 (11)一、系统实现功能 (11)二、主要技术参数 (12)三、系统特性 (12)第一章可行性分析系统可行性分析技术防范产品的数字化已经实现，产品亦走向成熟，网络化的安全防范系统已经在国内外大量投入使用，因此，本项目在核心基础技术方面是完全可行的，主要是合理运用、科学集成的问题。
在本系统中，主要需解决的问题就是在有限的带宽条件下进行完整的图像数据传输，这不仅要求合理的带宽利用、网传数据的码流限制，还对中心软件的高度功能集成和数据管理有较高的要求。
涉及到本项目的关键技术如下：⏹媒体的数字化技术：国内媒体记录类技防产品早已走向数字化，从早期的MJPEG到MPEG-1再到MPEG-4（SP、ACE、AVC）均是非常成熟的数字化产品。
特别是MPEG4算法的成熟，给减少网络数据传输占用带宽提供了根本的技术保证。
⏹嵌入式技术：经过多年的发展，系统级的嵌入式产品已经成熟并在多个领域获得广泛的应用，安防产品的系统平台已经出现了成熟的嵌入式产品。
⏹多媒体网络技术：实时传输协议RTP/RTSP已经成熟，MSTP技术构建银行安全保卫的专用传输网络，结合前端设备的码流抑制（带宽控制）功能，可以实现安全保卫信息的实时传输，并与其他业务信息系统合理占用网络资源，发挥网络资源的最大效率。
⏹磁盘阵列技术的成熟：随着备份技术的广泛应用，磁盘阵列技术快速发展，硬件存储介质的多样化，容量的不断扩大，都给中心集中备份提供了可能。
第二章方案总体设计针对以上通用和特殊的要求，我们专门针对该项目的实际情况进行了本方案的设计。
一、系统结构图整体方案结构图如下：系统结构说明：1、每个网点根据摄像机的数量配置相应数量的大华网络视频服务器。
网络视频存储服务器（EVS2000、EVS5000系列）快速操作手册V1.0.0前言概述本文档介绍了视频存储服务器（EVS）的安装方法、使用方法和界面操作等。
适用型号：EVS2000系列、EVS5000系列产品。
符号约定注意事项下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。
● 请在设备布控后及时修改用户的默认密码，以免被人盗用。
● 请在允许的温度和湿度下运输、使用、存储本产品，请不要将本产品置于潮湿的环境下。
● 请不要放置在阳光直射的地方或发热设备附近。
● 不要安装在潮湿、有灰尘或煤烟的场所。
● 请安装在稳定的场所，注意防止本产品坠落。
● 请安装在通风良好的场所，切勿堵塞设备的通风口。
● 请保持本产品的水平安装。
● 请勿将液体滴到或溅到设备上，并确保设备上不能放置装满液体的物品，防止液体流入设备。
● 勿将其他设备放置于本产品上面。
● 仅可在额定输入输出范围内使用。
●请不要随意拆卸本产品。
● 请务必按照要求使用电池，否则可能导致电池起火、爆炸或燃烧的危险！ ● 更换电池时只能使用同样类型的电池！● 产品必须使用本地区推荐使用的电线组件（电源线），并在其额定规格内使用！● 此为A 级产品，在生活环境中，该产品可能会造成无线电干扰。
在这种情况下，可能需要用户对干扰采取切实可行的措施。
● 请务必使用设备标配的电源适配器，否则引起的人员伤害或设备损害由使用方自己承担。
● 请使用满足SELV （安全超低电压）要求的电源，并按照IEC60950-1符合Limited Power Source （受限制电源）的额定电压供电，具体供电要求以设备标签为准。
● 请将I 类结构的产品连接到带保护接地连接的电网电源输出插座上。
●器具耦合器为断开装置，正常使用时请保持方便操作的角度。
特别声明● 产品请以实物为准，说明书仅供参考。
带存储网络视频服务器快速操作手册V1.2安全注意事项下面是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用时请务必遵守。
环境要求1.1请在0℃-40℃的温度下运输和存储本产品，请不要将本产品置于潮湿的环境下。
1.2请不要放置和安装在阳光直射的地方或发热设备附近。
1.3不要安装在潮湿、有灰尘或煤烟的场所。
1.4请保持本产品的水平安装。
1.5请安装在稳定的场所，注意防止本产品坠落。
1.6请勿将液体滴到或溅到设备上，并确保设备上不能放置装满液体的物品，防止液体流入设备。
1.7勿将其他设备放置于本产品上面。
1.8请安装在通风良好的场所，切勿堵塞本产品的通风口。
1.9仅可在额定输入输出范围内使用本产品。
1.10请不要随意拆卸本产品。
警告请务必按照要求使用电池，否则可能导致电池起火、爆炸或燃烧的危险！更换电池时只能使用同样类型的电池！目录1 开箱检查..................................................................................................................................... - 1 -1.1 检查步骤.................................................................................................................................................... - 1 -1.2 随机附件包................................................................................................................................................ - 1 -2 设备结构..................................................................................................................................... -3 -2.1 –S、-SE系列前面板.................................................................................................................................. - 3 -2.2 –AS、-AU系列前面板.............................................................................................................................. - 4 -2.3 后面板........................................................................................................................................................ - 4 -2.3.1 -S系列产品后面板 ........................................................................................................................... - 4 -2.3.2 -SE系列后面板图............................................................................................................................. - 5 -2.3.3 -U系列后面板图 .............................................................................................................................. - 5 -2.3.4 –AS、-AU系列后面板图 ................................................................................................................ - 5 -3 设备安装..................................................................................................................................... - 8 -3.1 硬盘安装.................................................................................................................................................... - 8 -4 设备连接................................................................................................................................... - 10 -4.1 –S、-SE设备连接.................................................................................................................................... - 10 -4.2 –U设备连接............................................................................................................................................. - 12 -4.3 -AS、-AU系列设备连接 ........................................................................................................................ - 13 -5 简单GUI操作......................................................................................................................... - 14 -5.1 系统登录.................................................................................................................................................. - 14 -5.2 GUI菜单................................................................................................................................................... - 15 -5.2.1 主菜单 ............................................................................................................................................ - 15 -5.2.2 功能菜单 ........................................................................................................................................ - 15 -6 快速配置工具........................................................................................................................... - 18 -7 WEB客户端 ............................................................................................................................. - 21 -7.1 简介.......................................................................................................................................................... - 21 -7.2 系统登录.................................................................................................................................................. - 21 -7.2.1 网络连接 ........................................................................................................................................ - 21 -7.2.2 登录WEB ....................................................................................................................................... - 21 -1 开箱检查1.1 检查步骤当用户拿到带存储网络视频服务器时，请先检查设备外观有无明显的损坏。

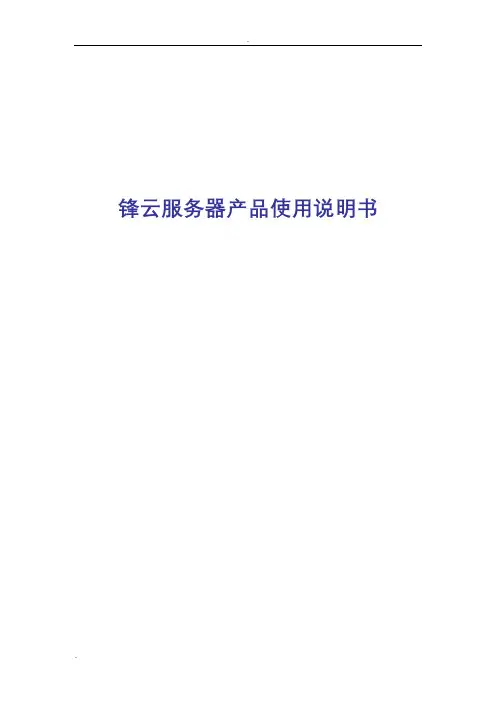

锋云服务器产品使用说明书目录第一章产品说明 (1)一、概述 (1)二、硬件技术指标 (1)1. 主要固件 (1)2. 稳定性 (1)3. 运行环境 (1)4. 其他 (2)三、系统软件技术指标 (2)1. 视频点播 (2)2. 稳定性 (2)3. 外设支持 (2)4. 易用性容错性 (2)第二章外观说明 (3)一、外观接口说明 (3)1. 前面板说明 (3)2. 后挡板说明 (4)第三章使用说明 (5)一、服务器硬盘制作管理工具介绍 (5)1. 工具概述 (5)2. 运行环境 (5)3. 运行方式 (5)4. 准备工作 (6)5. 制作服务器硬盘 (6)5.1 选择磁盘设备 (6)5.2 更换磁盘设备 (7)5.3 开始制作 (7)二、设置向导 (12)三、授权工具 (18)四、系统设置 (20)五、服务管理器设置 (24)六、KTV曲库管理工具 (27)1. 系统概述 (27)2. 运行环境 (28)3. 运行方式 (28)4. 各个模块的使用方法 (28)(一) 系统工具模块 (28)1. 数据库配置工具 (28)2. 数据库升级工具 (29)3. 歌词包更新工具 (30)4. 歌词检索工具 (32)(二) 曲库管理模块 (33)1. 服务器管理 (33)2. 曲库路径管理 (34)3. 歌曲库管理 (36)4. 歌曲文件管理 (43)5. 歌星库管理 (45)6. 新歌列表 (48)7. 公播列表 (49)8. VIP列表 (49)9. 情景歌曲列表 (50)10. 电影管理 (51)(三) 系统设置模块 (52)1. 歌曲类型设置 (52)2. 歌曲语种设置 (53)3. 歌曲版本设置 (53)4. 歌星类型设置 (54)5. VIP歌曲类型设置 (55)6. 情景类型设置 (56)7. 电影类型设置 (56)8. 系统参数设置 (57)七、配置包厢信息 (58)八、文件浏览器 (62)九、监控中心 (64)十、自动升级功能介绍 (65)1. 功能概述 (65)2. 运行环境 (65)3. 运行方式 (65)4. 准备工作 (65)5. 制作升级U盘 (66)6. 系统升级 (66)十一、用户管理 (69)十二、控制终端 (71)十三、telnet工具 (73)十四、任务管理器 (78)十五、文本编辑器 (82)十六、磁盘健康管理工具 (83)十七、日期和时间设置 (85)第四章常见问题与解答（FAQ） (86)1. 为什么锋云服务器是云服务器？ (86)2. 锋云服务器的优势是什么？ (86)3. 锋云服务器硬盘要怎么初始化？ (87)4. 锋云服务器是否有系统备份功能？ (87)5. 锋云服务器能挂载多少个硬盘，支持多大容量的硬盘？ (87)6. 锋云服务器是否存在目前系统负载均衡隐患？ (87)7. 锋云服务器对多语种是否支持？ (87)8. 锋云服务器上电到正常工作需要多少时间？ (88)9. 锋云服务器的负载极限是多少并发？ (88)10. 锋云服务器是怎么完成搜歌或批量加歌的过程？ (88)11. 锋云服务器的搜歌效率如何？ (88)12. 用户的歌星与数据库中的歌星冲突的时候怎么办？ (88)第五章注意事项 (89)1. 应用环境描述： (89)2. 使用说明及注意事项： (89)第六章服务条款 (90)1. 视易机顶盒售后保修条款： (90)2. 免费保修限制与用户责任： (90)3. 特别声明： (90)4. 福州星网视易信息系统有限公司联系方式： (90)第一章产品说明一、概述锋云视频服务器EVS6000采用一体化嵌入式架构设计，支持CCTRSP协议，内置视频服务、智能存储功能，为您带来智能的高清晰多媒体交互体验。
大华网络视频存储服务器配置大华网络视频存储服务器DH-EVS7148S怎么配置呢，看完这篇文章你就知道了。
首先安装硬盘，这款服务器是48盘位的，最少要安装4块硬盘，可以安装48块硬盘。
检查所有的硬盘是否都安装好后，给设备通电。
因为服务器未配置，此时蜂鸣器一直在响，指示灯亮红灯。
服务器后面有1个WEB口、4个网口，我们用笔记本电脑接网线连哪一个网口登录进行配置都可以。
WEB口的IP是192.168.5.108，有些服务器是192.168.13.108，第1网口的IP是192.168.1.108，以此类推，第2网口的IP 是192.168.2.108, 第3网口的IP是192.168.3.108，第4网口的IP是192.168.4.108，子网掩码都是255.255.255.0，我们把笔记本电脑的IP配成要连哪个口就和哪个口同一个网段即可。
现在我们接网口第4口进行配置，如下图:笔记本电脑网卡配置如下图:笔记本电脑配置好IP地址：192.168.4.109，子网掩码：255.255.255.0，网关：192.168.4.1后，打开电脑浏览器，输入第4网口的IP地址：192.168.4.108，即可登录存储服务器进行配置。
点击(设备初始化)进行下一步配置，如上图。
选时区，时间设置可以选手动设置，也可以同步时间服务器，输入时间服务器IP地址即可。
下一步进行密码设置，以后用这个账号密码登录存储服务器。
输入手机号码后，完成初始化配置。
此时点击（进入快速配置）：可以看到各网口的IP地址，可以选择右边的操作选项更改网口的IP，也可先点（完成）后退出，先去做其他配置，因为再进网口配置的时候可以做链路聚合配置。
选择（设置）选项，所有的配置都在里面操作。
选择（存储管理），配置硬盘盘组及热备盘：选择（RAID）,如下图：点击（添加）：选择硬盘，最少需要选3块硬盘，然后选择（RAID），可做RAID5、RAID6和其他RAID，根据需要选择，一般选RAID5即可，工作模式选（自适应），点下一步，点击（创建），完成一组盘组配置。
网络视频存储服务器（EVS50、70系列）V1.4.0前言概述本文档简单介绍了网络视频存储服务器EVS50、70系列的外观、接口和基本操作等。
适用型号：●50系列EVS5024S-R 、EVS5036S-R 、EVS5048S-R ●70系列EVS7024S-R 、EVS7024D-R 、EVS7036S-R 、EVS7036D-R 、EVS7048S-R 、EVS7048D-R 、EVS7072S-R 、EVS7072D-R符号约定在本文档中可能出现下列标志，它们所代表的含义如下。
符号说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示静电敏感的设备。
表示高压危险。
表示强激光辐射。
表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息，是对正文的强调和补充。
下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。
●请在设备布控后及时修改用户的默认密码，以免被人盗用。
●请勿将设备放置和安装在阳光直射的地方或发热设备附近。
●请勿将设备安装在潮湿、有灰尘或煤烟的场所。
●请保持设备的水平安装，或将设备安装在稳定场所，注意防止本产品坠落。
●请勿将液体滴到或溅到设备上，并确保设备上没有放置装满液体的物品，防止液体流入设备。
●请将设备安装在通风良好的场所，切勿堵塞设备的通风口。
●仅可在额定输入输出范围内使用设备。
●请勿随意拆卸设备。
●请在允许的湿度和温度范围内运输、使用和存储设备。
●请务必按照要求使用电池，否则可能导致电池起火、爆炸或燃烧的危险！●更换电池时只能使用同样类型的电池！●产品必须使用本地区推荐使用的电线组件（电源线），并在其额定规格内使用！●请将I类结构的产品连接到带保护接地连接的电网电源输出插座上。
●器具耦合器为断开装置，正常使用时请保持方便操作的角度。
特别声明●产品请以实物为准，说明书仅供参考。
●说明书将根据产品的变化定期更新，更新的内容将会在本手册的新版本中加入，恕不另行通知。
产品部分功能在更新前后可能存在细微差异。
●最新程序及补充说明文档敬请与公司客服部联系。
●说明书供多个型号产品做参考，每个产品的具体操作不一一例举，请用户根据实际产品自行对照操作。
●说明书可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误，以公司最终解释为准。
●如不按照说明书中的指导进行操作，因此而造成的任何损失由使用方自己承担。
目录前言 (I)重要安全须知 (II)1 产品介绍 (1)1.1产品概述 (1)1.2前面板 (1)1.2.1 EVS5024S-R/EVS5036S-R/EVS7024S-R/EVS7024D-R/EVS7036S-R/EVS7036D-R (1)1.2.2 EVS7048S-R (2)1.2.3 EVS5048S-R/EVS7048D-R/EVS7072S-R/EVS7072D-R (3)1.3后面板 (4)1.3.1 EVS5024S-R (4)1.3.2 EVS5036S-R (6)1.3.3 EVS5048S-R (8)1.3.4 EVS7024S-R (9)1.3.5 EVS7024D-R (11)1.3.6 EVS7036S-R (13)1.3.7 EVS7036D-R (14)1.3.8 EVS7048S-R (15)1.3.9 EVS7048D-R (18)1.3.10 EVS7072S-R (20)1.3.11 EVS7072D-R (21)2 WEB基本操作 (23)2.1系统登录 (23)2.1.1 网络连接 (23)2.1.2 登录WEB (23)2.2网络 (25)2.2.1 TCP/IP (25)2.2.2 虚拟IP (27)2.3远程设备 (28)2.3.1 远程设备 (28)2.3.2 远程升级 (30)2.4 Raid管理 (31)2.4.1 Raid配置 (31)2.4.2 热备管理 (31)2.5 ISCSI (32)2.6存储池 (33)2.7共享管理 (34)2.7.1 共享用户管理 (34)2.7.2 共享文件夹 (35)2.7.3 共享控制 (36)附录1 有毒有害物质或元素含量参照表 (37)1.1 产品概述本产品定位于高清视频数据的管理与存储应用，采用LINUX 操作系统及专业定制的硬件平台，拥有多硬盘管理系统、前端高清设备管理系统、高清视频分析系统、大容量视频存储系统，采用了高流量数据网络转发传输技术、多路视频解码显示技术，实现了大容量、多路数高清视频数据的智能管理、安全存储、快速转发、高清解码等功能。
本产品可以为用户提供标准网络文件共享服务，实现IPSAN/NAS 一体化解决方案，为各种视频监控系统提供大容量、高扩展性、高安全性的集中存储解决方案。
● EVSX0XXS-R ，“S ”代表单控型设备，可以通过SAS 口对接单控型扩展柜。
●EVSX0XXD-R ，“D ”代表双控型设备，可以通过SAS 口对接双控型扩展柜。
1.2 前面板1.2.1 EVS5024S-R/EVS5036S-R/EVS7024S-R/EVS7024D-R/EVS7036S-R/EVS7036D-R图1-1 EVS5024S-R/EVS5036S-R/EVS7024S-R/EVS7024D-R/EVS7036S-R/EVS7036D-R表1-1前面板说明序号 指示灯/按钮 说明1 电源按钮 按压一次电源按钮，设备开机，蓝灯常亮。
长按5秒关机。
2 硬盘指示灯 当出现无硬盘、硬盘错误或硬盘空间不足时，蓝灯常亮。
3报警指示灯当出现电源故障、温度异常以及风扇异常时，红灯常亮。
序号 指示灯/按钮 说明4 网络指示灯当出现网络不通、IP冲突或MAC冲突时，蓝灯常亮。
1.2.2EVS7048S-R图1-2EVS7048S-R表1-2前面板说明序号 指示灯/按钮 说明1 电源按钮按压一次电源按钮，设备开机。
长按5秒关机。
2 电源指示灯蓝色：表示电源连接正常。
3 硬盘指示灯当出现无硬盘、硬盘错误或硬盘空间不足时，蓝灯常亮。
4 报警指示灯当出现电源故障、温度异常以及风扇异常时，红灯常亮。
5 网络指示灯当出现网络不通、IP冲突或MAC冲突时，蓝灯常亮。
1.2.3EVS5048S-R/EVS7048D-R/EVS7072S-R/EVS7072D-R图1-3EVS5048S-R/EVS7048D-R/EVS7072S-R/EVS7072D-R表1-3前面板说明序号 指示灯/按钮 说明1 电源按钮按压一次电源按钮，设备开机，蓝灯常亮。
长按5秒关机。
2 硬盘指示灯当出现无硬盘、硬盘错误或硬盘空间不足时，蓝灯常亮。
3 报警指示灯当出现电源故障、温度异常以及风扇异常时，红灯常亮。
4 网络指示灯当出现网络不通、IP冲突或MAC冲突时，蓝灯常亮。
1.3后面板1.3.1EVS5024S-R图1-4EVS5024S-R（5网口）图1-5EVS5024S-R（7网口）图1-6EVS5024S-R（9网口）表1-4后面板接口序号 接口名称 接口说明1 风扇用于机箱散热。
2 电源接口连接交流电源。
3 主控模块有关各接口和指示灯的介绍，请见表1-5。
表1-5主控模块接口/指示灯 说明1～4/5～8千兆数据网口，用于传输数据。
USB3.0 USB3.0接口。
eSATA eSATA接口。
SAS1、SAS2 连接扩展柜的IN接口。
WEB千兆管理网口，可与数据口通用。
RS232 RS232接口。
10G-1、10G-2 万兆网口。
Link/ ACT 万兆网口状态指示灯。
万兆网口和网口的个数，不同型号有所不同，请以设备实际情况为准。
1.3.2EVS5036S-R图1-7EVS5036S-R（5网口）图1-8EVS5036S-R（7网口）图1-9EVS5036S-R（9网口）表1-6后面板接口序号 接口名称 接口说明连接交流电源，以及机箱散热。
1 电源接口&风扇2 硬盘插槽用于盘位号25~36硬盘的安装。
3 主控模块有关各接口和指示灯的介绍，请见表1-7。
表1-7主控模块接口/指示灯 说明1～4/5～8千兆数据网口，用于传输数据。
USB3.0 USB3.0接口。
eSATA eSATA接口。
SAS1 连接扩展柜的IN接口。
WEB千兆管理网口，可与数据口通用。
RS232 RS232接口。
10G-1、10G-2 万兆网口。
Link/ ACT 万兆网口状态指示灯。
万兆网口和网口的个数，不同型号有所不同，请以设备实际情况为准。
1.3.3EVS5048S-R图1-10EVS5048S-R表1-8后面板接口序号 接口名称 接口说明1 风扇用于机箱散热。
2 SAS扩展控制器有关各接口和指示灯的介绍，请见表1-10。
3 电源接口连接交流电源。
4 主控模块有关各接口和指示灯的介绍，请见表1-9。
表1-9主控模块接口/指示灯 说明1～4千兆数据网口，用于传输数据。
USB3.0 USB3.0接口。
eSATA eSATA接口。
SAS1 连接扩展柜的IN接口。
WEB千兆管理网口，可与数据口通用。
ERR ERR灯亮表示系统有异常情况；ERR灯灭表示系统运行正常。
RUN RUN灯闪烁表示设备已上电，正在运行。
接口/指示灯 说明RS232 RS232接口。
10G-1、10G-2 万兆网口。
万兆网口的个数不同型号有所不同，以设备实际情况为准。
Link/ ACT 万兆网口状态指示灯。
表1-10SAS扩展控制器接口/指示灯 说明CONSOLE 串口，主要用于调试设备以及登录命令行界面。
RUN RUN灯闪烁表示设备已上电，正在运行。
M/S 正常运行则灯灭。
ERR ERR灯亮表示系统有异常情况；ERR灯灭表示系统运行正常。
SPD SAS速率指示灯。
连线正常时，灯常亮表示运行速率未达到6G，灯灭表示运行速率达到6G。
1.3.4EVS7024S-R图1-11EVS7024S-R（5网口）图1-12EVS7024S-R（7网口）图1-13EVS7024S-R（9网口）表1-11后面板接口序号 接口名称 接口说明1 风扇用于机箱散热。
2 报警模块●1～4，对应报警输入ALARM1～ALARM4，报警输入为接低电平有效。
●NO1 C1，NO2 C2，NO3 C3，NO4 C4，四组常开联动输出（开关量）。
●，地线。
3 电源接口连接交流电源。
4 主控模块有关各接口和指示灯的介绍，请见表1-12。
表1-12主控模块接口/指示灯 说明EX-1～EX-4/1～4千兆数据网口，用于传输数据。
