简述三种不同类型的电缆附件一、热缩电缆附件热缩材料又称为高分子形状“记忆”材料，主要是利用结晶或半结晶的线性高分子材料经高能射线照射或化学交联后成为三维网状结构而具有形状“记忆效应”的新型高分子功能材料，交联高分子在高弹态间具有弹性,施加外力拉伸或扩张后，骤冷使其维持状态,材料虽经扩张形变但具有“记忆效应”，当温度升高到软化点以上形变马上消除立即恢复到原来的形状使用条件：- 30 ～100 ℃。

热缩附件结构及主要部件，根据使用场所的不同分为：户内终端、户外终端、中间接头。

户内终端主要部件：分支手套、应力管、户内绝缘管、密封管、配附件等；户外终端主要部件：分支手套、应力管、户外绝缘管、密封管、三孔雨裙、单孔雨裙、配附件等；中间接头主要部件：应力管、绝缘管、半导电管、护套管、配附件等。

二、预制电缆附件预制电缆附件采用高弹性、高韧性的特种硅橡胶，与电缆本体按一定过盈配合在工厂整体预制成型，使用时用力套进安装部位，国外又称为推进式电缆附件，使用条件：- 50 ～200℃。

预制附件结构及主要部件，根据使用场所不同分为户内终端、户外终端、中间接头。

户内终端主要部件：户内终端头、热缩指套、热缩管、配附件等；户外终端主要部件：户外终端头、热缩指套、热缩管、配附件等；中间接头主要部件：中间接头、热缩护套管、配附件等；三、冷缩电缆附件冷缩型附件材料是利用高抗撕、高弹性硅橡胶优异的弹性，用螺旋管状塑料支撑材料将原始状态的附件扩张到工艺要求的外形尺寸，安装就位后把支撑材料一圈圈连续抽掉，附件依靠橡胶弹性紧紧地包敷在电缆上，使用条件：- 50～200 ℃。

冷缩附件结构及主要部件，根据使用场所不同分为：户内终端、户外终端、中间接头。

户内终端主要部件：户内终端头、冷缩指套、冷缩绝缘管、冷缩密封管、配附件等；户外终端主要部件：户外终端头、冷缩指套、冷缩绝缘管、冷缩密封管、配附件等；中间接头主要部件：中间接头、铠装带、防水带、配附件等。

10kV配电环网柜详解一、环网柜概述1.1什么是环网柜？环网柜是一套将高压开关设备安装在钢板金属柜内或制成组装式间隔环网柜供电单元的电气设备。

其核心部分采用负载开关和熔断器，结构简单，体积小，价格低廉，可以提高电源参数和性能，改善电源.一、环网柜概述1.1什么是环网柜环网柜是一组将高压开关设备安装在钢板金属柜内或制成组装式间隔环网供电单元的电气设备。

其核心部分采用负载开关和熔断器，具有结构简单、体积小、价格低廉、电源参数和性能提高、供电安全等优点。

其实如果按开关柜分类的话，有负荷开关柜、断路器柜、GIS等。

而且没有环网柜。

环网柜是一个常规名称，原指用于环网供电的负荷开关柜。

现在经常被认为是负载开关柜的代名词，不管是用于环网供电。

比如有些线路需要封闭(俗称手拉手)，或者有可能进行负荷割接(将一条线路上的负荷切换到另一条线路上)来实现这些功能，称为环网柜。

所以环网柜是一种可以实现环网供电的交换设备，在环网供电系统中经常使用，所以俗称环网柜，也叫“室外箱式环网柜”和“交换机”。

负荷开关柜可用于环网供电、中压分界室调度和中压终端变电站供电。

不同地区的供电部门对允许负载开关和熔断器保护的变压器规格有不同的要求。

和北京一样，变压器容量不超过1000KVA，深圳可能是1600KVA。

负荷开关柜结构简单，成本低，体积小，大多可以靠墙安装。

一般只有熔断器保护，没有继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定分断电流一般小于等于630A(少数达到1700A)，变压器柜(出线柜)额定电流(熔断器)一般不大于125A，高档负荷开关转移电流可达2800A.部分负荷开关设备可配备专用真空断路器、SF6断路器或压缩空气等灭弧方法，短路分断能力接近或达到开关设备水平。

环网柜用于开关变压器的负载电流、短路电流和空载电流，以及一定距离的架空线和电缆线的充电电流，起到控制和保护的作用。

它是环网供电和终端供电的重要开关设备。

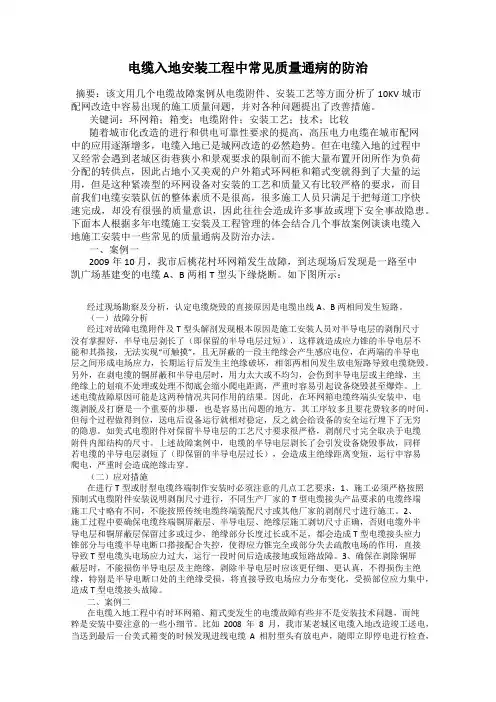

电缆入地安装工程中常见质量通病的防治摘要：该文用几个电缆故障案例从电缆附件、安装工艺等方面分析了10KV城市配网改造中容易出现的施工质量问题，并对各种问题提出了改善措施。

关键词：环网箱；箱变；电缆附件；安装工艺；技术；比较随着城市化改造的进行和供电可靠性要求的提高，高压电力电缆在城市配网中的应用逐渐增多，电缆入地已是城网改造的必然趋势。

但在电缆入地的过程中又经常会遇到老城区街巷狭小和景观要求的限制而不能大量布置开闭所作为负荷分配的转供点，因此占地小又美观的户外箱式环网柜和箱式变就得到了大量的运用，但是这种紧凑型的环网设备对安装的工艺和质量又有比较严格的要求，而目前我们电缆安装队伍的整体素质不是很高，很多施工人员只满足于把每道工序快速完成，却没有很强的质量意识，因此往往会造成许多事故或埋下安全事故隐患。

下面本人根据多年电缆施工安装及工程管理的体会结合几个事故案例谈谈电缆入地施工安装中一些常见的质量通病及防治办法。

一、案例一2009年10月，我市后桃花村环网箱发生故障，到达现场后发现是一路至中凯广场基建变的电缆A、B两相T型头下缘烧断。

如下图所示：经过现场勘察及分析，认定电缆烧毁的直接原因是电缆出线A、B两相间发生短路。

（一）故障分析经过对故障电缆附件及T型头解剖发现根本原因是施工安装人员对半导电层的剥削尺寸没有掌握好，半导电层剥长了（即保留的半导电层过短），这样就造成应力锥的半导电层不能和其搭接，无法实现“可触摸”，且无屏蔽的一段主绝缘会产生感应电位，在两端的半导电层之间形成电场应力，长期运行后发生主绝缘破坏，相邻两相间发生放电短路导致电缆烧毁。

另外，在剥电缆的铜屏蔽和半导电层时，用力太大或不均匀，会伤到半导电层或主绝缘，主绝缘上的划痕不处理或处理不彻底会缩小爬电距离，严重时容易引起设备烧毁甚至爆炸。

上述电缆故障原因可能是这两种情况共同作用的结果。

因此，在环网箱电缆终端头安装中，电缆剥脱及打磨是一个重要的步骤，也是容易出问题的地方，其工序较多且要花费较多的时间，但每个过程做得到位，送电后设备运行就相对稳定，反之就会给设备的安全运行埋下了无穷的隐患。

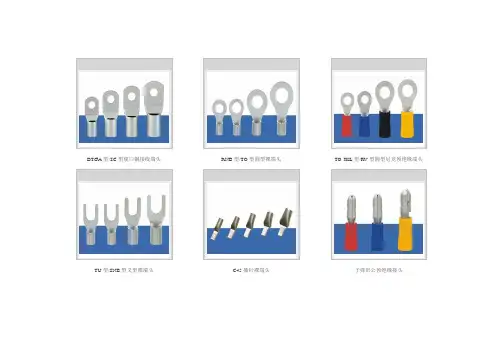

DTGA型/SC型窥口铜接线端头
RNB型/TO型圆型裸端头
TO-JKL型/RV型圆型尼龙预绝缘端头
TU型/SNB型叉型裸端头
C45插针裸端头
子弹形公预绝缘接头
子弹形母全绝缘接头
管制DTG铜接线端子
DTGY型船用系列铜接线端子
欧式电缆分接箱用铜、铜铝端子
美式电缆分接箱用铜、铜铝端子(200A)
美式电缆分接箱用铜、铜铝端子(630A)
DT-F、DL-F防水型铜、铝接线端子
DTL-F防水型铜铝接线端子
DT、DT-(G)、DT-B系列铜接线端子
DT2系列铜双孔型接线端子
DL系列铝接线端子尺寸表(堵油)
DTL系列铜铝接线端子
DTL2系列铜铝双孔型接线端子
CAL-2系列铜铝接线端子(外销型)
OT铜开口接线端子。

电缆附件是什么
昨天我们介绍了电缆附件的价格，今天我们来说说电缆附件是什么。

在昨天介绍了电缆附件的价格之后，小编就在想，客户有没有可能并不了解电缆附件是什么，这样即便是知道了电缆福建的价格，也并没有什么用，所以小编今天写了电缆附件是什么这篇文章，不管是否了解电缆附件，都会对客户有所帮助。

电缆附件是什么，这个问题其实并不难回答。

电缆附件指的不是单一某种产品，这里我们说到的电缆附件，包括了电缆终端和电缆中间连接两种产品，而电缆终端和电缆中间连接又各自包括了冷缩和热缩两种产品分类，冷缩和热缩说的是材质的不同，这个我们暂且不谈，电缆附件所包括的电缆终端和电缆中间连接，相信我们很容易就看出，都是供电缆上使用，电缆在电力行业使用之多，从生活中遍布的电力电网我们就可以看出来，同样的道理，我们的电缆附件需要我们配合电缆的使用，所以可想而知我们的产量、销售量和使用量应该来说是很多的，这一点上客户大可相信我们。

电缆附件是什么，就像是上面我们提到的那样，包括电缆终端和电缆中间连接两种，不管是冷缩还是热缩，大家对于电缆终端和电缆中间连接应该是不陌生的，因为对于这两者的各个方面，在之前的文章中，我们都做了非常详细的介绍，关于电缆终端和电缆中间连接的不同方面，包括颜色、规格、分类等等，看过之前文章介绍的客户，应该是比较清楚的，其实也不难进行区分，而且电缆终端和电缆中间连接，这两者在规格分来方面还是存在一定的相同点，对于一些经常要使用电缆终端和电缆中间连接的客户来说，知道了具体哪些分类，可以在购买的时候清楚的知道自己需要什么产品，直接告知销售人员，当然如果客户不太清楚自己的实际需要，也可以询问我们的销售人员，销售人员会给予专业意见。

电缆附件
电缆附件是指电缆的线路中各种电缆中间连接和中间连接，能够跟电缆一起构成电力输送网络；电缆附件主要能够依据电缆结构的特性，既能保持电缆的性能，又可以确保电缆长度的延伸以及终端的连接。

按照它们的用途一般可以分为电缆中间连接和终端连接。

终端又分为户内和户外两种，户外的跟户内的差别就是多了雨裙。

此外，电缆附件还热缩和冷缩两种。

热缩式的是将橡塑合金制成有“形状记忆效应”的不同组件制品，现场使用时需通过加热收缩，从而包覆在电缆之上。

冷缩式的是用硅橡胶等弹性体先在工厂预扩张并加入塑料支撑条而形成，现场使用时，只需抽取出支撑条，使管材在橡胶固有的弹性效应下收缩包裹在电缆上，从而形成电缆附件，冷缩式的电缆附件是不可以使用在用明火加热的施工场所，如矿山、石油化工等。

电缆附件，具有重量轻、施工简单方便、运行可靠、价格低廉等等特点。

今天小编跟大家也聊了挺多了，大家是不是也了解的差不多的呢？如果还有什么不了解的话，欢迎大家来“骚扰”小编哦！。

美标电缆导体的分类主要分为以下几种：
1. 铜导体：这是最常见的电缆导体材料，因为它具有高导电性和高导热性，能够保证电缆在运行时的稳定性和发热问题。

它还具有较高的耐磨性和抗疲劳性，能够保证电缆的使用寿命。

2. 铜包铝导体：这种导体是在铝芯周围包裹一层铜层，以提高导体的性能。

这种导体在价格上相对较为便宜，因此在一些对成本较为敏感的领域得到了广泛应用。

3. 镀锡铜导体：这种导体是在铜导体上镀一层锡，以改善其电性能和减少阻抗。

此外，在电缆生产过程中，通过使用镀锡铜导体，可以降低生产成本并提高生产效率。

在美标电缆中，导体材料的选择非常重要，因为它直接影响到电缆的性能和使用寿命。

在选择导体材料时，需要考虑电缆的电气性能、机械性能、环境性能和成本等因素。

此外，美标电缆的导体还需要符合美国电气规范和相关标准的要求。

除了导体材料的选择，美标电缆导体的规格也是非常重要的。

电缆导体的规格通常用截面积来表示，即导体的面积（平方毫米）或直径（毫米）。

在选择导体规格时，需要考虑电缆的电流密度、机械强度和环境温度等因素。

如果导体规格过小，会导致电流过大，影响电缆的使用寿命；如果导体规格过大，会增加电缆的重量和成本。

总之，美标电缆导体的分类是非常重要的，它直接影响到电缆的性能和使用寿命。

在选择导体材料和规格时，需要考虑电气性能、机械性能、环境性能和成本等因素。

此外，还需要符合美国电气规范和相关标准的要求。

因此，对于电缆生产厂家来说，选择合适的导体材料和规格是非常关键的，以确保生产出的电缆能够满足客户的需求和标准要求。

10kV箱式电站通⽤设计（配电⼯程箱变）第三篇10kV室内配电站通⽤设计第1章10kV箱式电站通⽤设计总体说明1.1技术原则概述1.1.1设计对象10kV箱式电站典型设计的对象为重庆市电⼒公司系统内，布置在户外的10kV箱式电站。

10kV箱式电站指由10kV开关设备、电⼒变压器、低压开关设备、电能计量设备、⽆功补偿设备、辅助设备和联结件等元件组成的成套配电设备，这些元件在⼯⼚内被预先组装在⼀个或⼏个箱壳内，⽤来从10kV系统向系统输送电能。

1.1.2运⾏管理模式10kV箱式电站典型设计按⽆⼈值班设计。

1.1.3设计范围10kV箱式电站典型设计的设计范围是10kV箱式电站以内的电⽓及⼟建部分，与之有关的防⽕、通风、防洪、防潮、防尘、防毒、防⼩动物和降噪等措施。

本次设计不涉及继电保护专业、系统通信专业、系统远动专业的具体内容，在实际⼯程中，需要根据配电站系统情况具体设计。

本设计只预留配⽹⾃动化设备安装位置，选择可实现电动操作的电⽓设备，配置基本的信息取样设备和接⼝。

配⽹⾃动化远景实施⽅案，应结合箱式变电站的电⽓⼆次、远动、调度等专业，根据区域规划和技术政策综合确定。

1.1.4设计深度10kV箱式电站设计的设计深度是施⼯图深度。

1.1.5假定条件海拔⾼度：≤1000m；环境温度：-30～+40℃；最⾼⽉平均温度：35℃；⽇照强度（风速30m/s）：cm2；覆冰厚度：10mm抗震设防烈度：按7度设计，地震加速度为，地震特征周期为污秽等级：III级地基承载⼒：fk=150kPa，⽆地下⽔影响；洪涝⽔位：站址标⾼⾼于50年⼀遇的洪⽔⽔位和历史最⾼内涝⽔位，不考虑防洪措施腐蚀：地基⼟及地下⽔对钢材、混凝⼟⽆腐蚀作⽤；设计⼟壤电阻率：不⼤于100Ω。

1.2技术条件1.2.1分类原则10kV箱式电站按照结构形式分为组合变电站（简称美式箱变）和预装式变电站（简称欧式变电站）两类。

美式箱变按照油箱结构⼀般可分为共箱式和分箱式两种。

电缆附件的定义电缆附件是指在电缆敷设、连接和维护过程中所使用的各种配件和辅助材料。

它们在电缆系统中起着重要的作用，能够提供电缆的保护、连接和固定等功能。

下面将介绍几种常见的电缆附件及其定义。

1. 接头：电缆接头是将两根电缆连接在一起的装置，它能够保证电缆之间的连接牢固可靠，同时能够保护电缆的绝缘层免受外界环境的侵害。

2. 端子：电缆端子是用于连接电缆与设备或电器的装置，它能够实现电缆与设备之间的电流传输和信号传导，同时还能够保护电缆的绝缘层免受损坏。

3. 弯头：电缆弯头是用于改变电缆的方向的装置，它能够使电缆在弯曲的情况下保持良好的导电性能和绝缘性能，同时还能够减少电缆在弯曲处的应力集中，提高电缆的使用寿命。

4. 固定夹：电缆固定夹是用于固定电缆的装置，它能够将电缆牢固地固定在设备或结构物上，防止电缆松动或脱落，同时还能够减少电缆在运行过程中的振动和摩擦，保护电缆的绝缘层。

5. 护套：电缆护套是覆盖在电缆外部的保护层，它能够保护电缆的绝缘层免受外界物理和化学影响，同时还能够防止电缆被机械损坏或火灾引起的烟气侵入。

6. 导线：电缆导线是用于传输电流和信号的金属线材，它通常由铜、铝等导电材料制成，具有良好的导电性能和导热性能，能够保证电缆的正常运行。

7. 绝缘层：电缆绝缘层是覆盖在导线外部的绝缘材料，它能够阻止电流在电缆中的泄漏和外部介质的侵入，保证电缆的绝缘性能和安全性能。

8. 屏蔽层：电缆屏蔽层是用于抑制电磁干扰和防止信号泄漏的屏蔽材料，它能够将电缆内部的信号隔离开来，提高电缆的传输质量和抗干扰能力。

9. 标签：电缆标签是用于标识电缆的信息和特性的标签，它能够方便用户对电缆进行识别和管理，提高电缆的使用效率和安全性。

10. 绝缘子：电缆绝缘子是用于支撑和固定电缆的绝缘材料，它能够使电缆保持一定的间距和位置，防止电缆之间的相互碰撞和干扰，保证电缆的正常运行。

电缆附件是电缆系统中不可或缺的组成部分，它们能够保护电缆、连接电缆和固定电缆，为电缆的正常运行提供保障。

从运行角度对电缆分接箱的安装分析与研究【摘要】随着社会经济建设和城市配电网电缆化进程的快速发展，在输变电的基建工程中，电缆及分接箱（或分支箱）成为重要设备。

其作为城市发展的方向应采取何种较为完善的网络型式，是首要解决的问题。

根据冀北电力公司配网现状中使用电缆分接箱（特别是美式分支箱）存在的问题，归纳总结其应注意的事项及防范措施以及今后采用何种类型电缆分接箱探明方向。

【关键词】电缆分接箱；电缆附件；措施；发展方向电缆分支箱替代了原有架空线配电网中大量的分支接头，是城网改造的首选设备，其简单、方便、灵活的联接组合方式，广泛用于商业中心，工业园区、住宅小区等密集地区。

随之而来的电缆分支箱故障也明显增加，在实际工作中我们发现现有使用的电缆分支箱存在着许多需要解决的问题。

1 目前电缆分支箱的种类及各自的特点目前，电缆分支箱分为美式分支箱和欧式分支箱以及带负荷开关分断型的电缆分支箱等。

1.1 美式电缆分支箱美式分支箱是以单向开门、横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等显著优点。

按照额定电流一般可以分为600A主回路和200A 分支回路两种。

600A主回路采用旋入式螺栓固定连接；200A分支回路采用拔插式连接，且可以带负荷拔插。

1.2 欧式电缆分支箱欧式电缆分支箱的主要特点是双向开门、利用穿墙套管作为连接母排，具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点。

一般采用额定电流630A螺栓固定连接式电缆接头。

1.3 带负荷开关分断型的电缆分支箱带负荷开关分断型的电缆分支箱主要特点是能开断线路中的短路及负荷电流，其分支箱组合方式简单方便、灵活、具有全绝缘、全密封、免维护、安全、可靠等性能。

可大大节省设备和电缆的投资，提高供电的可靠性。

新型电缆分支箱的好处在于进线带了保护装置，一旦用户发生用电故障只将相应的故障用户断开，不影响其他用户的正常用电，既降低了越级跳闸的次数也缩小了停电面积，提高了配网用户的用电可靠性。
