运用《理正岩土边坡稳定性分析》作定量计算（整理人：朱冬林，2012-2-21）1、我目前手上理正岩土的版本为5.11版，有新版本的请踊跃报名，大家共同进步！2、为什么要用理正岩土边坡稳定性分析？现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后的坡体）的稳定性评价是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底是稳定还是不稳定？会不会有隐患和危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址的安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。

这时候，就要辅以定量分析计算来提供证据了。

还有，我们在报告中提路堑边坡的岩土经验参数，常常遭设计诟病，按报告中提的参数，自然坡都垮得一塌糊涂了，更不要说开挖了。

我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中的光辉（灰）形象。

如果我们事先对自然斜坡的横断面进行过初步计算，提出的参数就不会太离谱，必将给设计留下“很专业”的印象。

3、是否好用？很好用。

在保宜项目我一天计算几十个断面，既有效又快。

4、断面图能不能直接从CAD图读入？可以。

只需事先转化为dxf即可（用dxfout命令保存）。

对图形的条件是所有的线段都是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，看各个区域是否封闭）。

注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,看“属性”（Ctrl+1），全部为直线，则OK）。

5、下面结合实例讲解计算过程，保证学一遍就上手。

以土质边坡计算为例（最常用）进入土质边坡稳定性分析程序“复杂土层土坡稳定计算”，确定（是不是很复杂？放心，纸老虎而已）点选“增”，第一次用就选“系统默认例题”，后面重复计算就可以选“前一个例题”（其它的大家试一下就了解了）以前常听说“搜索滑面”强大功能，马上就可以轻松实现了……读入dxf图（上面是CAD中作好的图，现在要删掉大部分内容，只保留地层线、边界）（对于上图中无足轻重的小夹层，也可以有选择地去掉，以简化断面图）把简化后的剖面图dxfout存为“***大桥SZK45-SZK55.dxf”，（注意，图中除直线段外不能有任何其它图元，而且各个区域必须封闭，否则将来软件就读不了）“是”，读入“***大桥SZK45-SZK55.dxf”右键点击上面窗口中找到左边角点的编号（为边坡计算的坡面角点）或者上图中较低位置的转角点都可，看你对可能剪出范围的理解（很难用文字表述，大家多试两次就明白了），右键菜单窗口里面的几个功能都要试一下，很有用的。

用理正岩土计算边坡稳定性分解
一、边坡稳定性分析概述
边坡稳定性分析是评价边坡稳定性的一种重要方法，它的基本原理是
对边坡内可能存在的稳定隐患进行排查，以检测边坡内外的稳定隐患，并
根据边坡稳定性分析的结果，对其制定补救措施，以确保边坡的安全性。

二、岩土界面失稳机理
地质界面失稳主要是由于地质界面的强度变化造成的失稳，具体而言
包括岩土界面失稳机理。

岩土界面的强度变化主要是由两种因素造成的：1)地质界面的自身强度变化造成的失稳；2)地质界面的外力作用后，由于
强度变化而发生的失稳。

岩土界面的失稳可以分为三种形式：匀动滑移、分级滑动和细粒滑移。

(1)匀动滑移是指边坡分离层的下部抗拉强度大于上部胶结强度，当
边坡外力增大时，地层下部受到拉应力，超过其抗拉强度，地层下部就会
发生滑动，而上部就会继续抗拉，使地层发生滑动，也就是所谓的匀动滑移。

(2)分级滑动是指边坡分离层的上部胶结强度较大，当边坡外力作用后，边坡分离层的上部会发生拉应力，其强度大于上部抗拉强度，此时边
坡分离层的上部会发生滑动，下部不会发生滑动，下部保持静止，也就是
所谓的分级滑动。

运用《理正岩土边坡稳定性分析》作定量计算（整理人：朱冬林，2012-2-21）1、我目前手上理正岩土的版本为5.11版，有新版本的请踊跃报名，大家共同进步！2、为什么要用理正岩土边坡稳定性分析？现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后的坡体）的稳定性评价是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底是稳定还是不稳定？会不会有隐患和危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址的安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。

这时候，就要辅以定量分析计算来提供证据了。

还有，我们在报告中提路堑边坡的岩土经验参数，常常遭设计诟病，按报告中提的参数，自然坡都垮得一塌糊涂了，更不要说开挖了。

我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中的光辉（灰）形象。

如果我们事先对自然斜坡的横断面进行过初步计算，提出的参数就不会太离谱，必将给设计留下“很专业”的印象。

3、是否好用？很好用。

在保宜项目我一天计算几十个断面，既有效又快。

4、断面图能不能直接从CAD图读入？可以。

只需事先转化为dxf即可（用dxfout命令保存）。

对图形的条件是所有的线段都是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，看各个区域是否封闭）。

注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,看“属性”（Ctrl+1），全部为直线，则OK）。

5、下面结合实例讲解计算过程，保证学一遍就上手。

以土质边坡计算为例（最常用）进入土质边坡稳定性分析程序“复杂土层土坡稳定计算”，确定（是不是很复杂？放心，纸老虎而已）点选“增”，第一次用就选“系统默认例题”，后面重复计算就可以选“前一个例题”（其它的大家试一下就了解了）以前常听说“搜索滑面”强大功能，马上就可以轻松实现了……读入dxf图（上面是CAD中作好的图，现在要删掉大部分内容，只保留地层线、边界）（对于上图中无足轻重的小夹层，也可以有选择地去掉，以简化断面图）把简化后的剖面图dxfout存为“***大桥SZK45-SZK55.dxf”，（注意，图中除直线段外不能有任何其它图元，而且各个区域必须封闭，否则将来软件就读不了）“是”，读入“***大桥SZK45-SZK55.dxf”右键点击上面窗口中找到左边角点的编号（为边坡计算的坡面角点）或者上图中较低位置的转角点都可，看你对可能剪出范围的理解（很难用文字表述，大家多试两次就明白了），右键菜单窗口里面的几个功能都要试一下，很有用的。

用理正岩土计算边坡稳定性运用《理正岩土边坡稳定性分析》作定量计算（整理人：朱冬林，2012-2-21）1、我目前手上理正岩土的版本为5.11版，有新版本的请踊跃报名，大家共同进步！2、为什么要用理正岩土边坡稳定性分析？现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后的坡体）的稳定性评价是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底是稳定还是不稳定？会不会有隐患和危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址的安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。

这时候，就要辅以定量分析计算来提供证据了。

还有，我们在报告中提路堑边坡的岩土经验参数，常常遭设计诟病，按报告中提的参数，自然坡都垮得一塌糊涂了，更不要说开挖了。

我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中的光辉（灰）形象。

如果我们事先对自然斜坡的横断面进行过初步计算，提出的参数就不会太离谱，必将给设计留下“很专业”的印象。

3、是否好用？很好用。

在保宜项目我一天计算几十个断面，既有效又快。

4、断面图能不能直接从CAD图读入？可以。

只需事先转化为dxf即可（用dxfout命令保存）。

对图形的条件是所有的线段都是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，看各个区域是否封闭）。

注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,看“属性”（Ctrl+1），全部为直线，则OK）。

5、下面结合实例讲解计算过程，保证学一遍就上手。

以土质边坡计算为例（最常用）进入土质边坡稳定性分析程序“复杂土层土坡稳定计算”，确定（是不是很复杂？放心，纸老虎而已）点选“增”，第一次用就选“系统默认例题”，后面重复计算就可以选“前一个例题”（其它的大家试一下就了解了）以前常听说“搜索滑面”强大功能，马上就可以轻松实现了……读入dxf图（上面是CAD中作好的图，现在要删掉大部分内容，只保留地层线、边界）（对于上图中无足轻重的小夹层，也可以有选择地去掉，以简化断面图）把简化后的剖面图dxfout存为“***大桥SZK45-SZK55.dxf”，（注意，图中除直线段外不能有任何其它图元，而且各个区域必须封闭，否则将来软件就读不了）“是”，读入“***大桥SZK45-SZK55.dxf”右键点击上面窗口中找到左边角点的编号（为边坡计算的坡面角点）或者上图中较低位置的转角点都可，看你对可能剪出范围的理解（很难用文字表述，大家多试两次就明白了），右键菜单窗口里面的几个功能都要试一下，很有用的。

第一章功能概述理正岩质边坡（稳定）分析软件主要功能是分析计算简单平面、复杂平面、简单三维楔体岩质边坡的稳定计算及相关的分析。

考虑的因素包括：岩体结构的结构面、裂隙、裂隙水、外加荷载、锚杆及结构面的抗剪强度、地震作用等。

简单平面稳定问题：1）利用极限平衡法及莫尔－库仑准则进行分析，计算岩体的稳定安全系数、设计锚杆、及反分析滑面的抗剪强度指标；2）可分析坡角、坡高、裂隙水等与安全系数的关系曲线；3）可按几种不同方法计算岩石压力等。

复杂平面稳定问题：1）对于不加锚杆、不加外部荷载的情况可采用Sarma法计算安全；对于有锚杆、有外部荷载的情况只能采用通用方法（扩展Sarma法）计算安全系数，这是理正依据Sarma法改进的公式计算安全系数；2）分析计算临界地震加速度系数；3）分析计算临界地震加速度系数与安全系数的关系曲线等。

简单三维楔体稳定问题：1）利用空间张量法分析空间三维楔体的形状，并分析三维楔体在体积力、锚杆力、地震作用、外加荷载等作用，考虑结构面的抗剪强度，计算三维楔体的稳定系数；2）分析在给定安全系数的条件下，计算锚杆的最小拉力等。

第二章快速操作指南2.1 操作流程理正岩质边坡稳定分析软件的操作流程如图2.1-1，每一步骤都有相对应的菜单操作。

图2.1-1 操作流程2.2 快速操作指南2.2.1 选择工作路径图2.2-1 指定工作路径注意：此处指定的工作路径是所有岩土模块的工作路径。

进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。

2.2.2 选择岩质边坡型式选择参与计算的岩质边坡型式，选择界面如下图：图2.2-2 岩质边坡型式选择2.2.3 增加计算项目点击【工程操作】菜单中的“增加项目”菜单或“增”按钮来新增一个计算项目。

图 2.2-3 工程操作界面2.2.4 编辑原始数据录入或选择简单平面滑动稳定分析中所需的各种原始数据，交互窗口如图2.2-4。

录入或选择复杂平面滑动稳定分析中所需的各种原始数据，交互窗口如图2.2-5。

理正软件使用手册一、渗流计算1.打开Auto CAD 绘图软件，将断面图修正简化，或将所需分析的图形直接画出，通过移动将黄海高程系调整到和绘图的纵坐标一致，并将图形放在原点附近，绘图时以米为单位，线与线之间要连接精确，确保各分区为封闭单元。

图形画完后以DXF文件保存在工作路径文件夹下。

2.打开理正岩土计算——渗流分析计算——渗流问题有限元法——在界面选择“增”工具栏——系统默认例题——辅助功能——读入DXF文件自动形成坡面、节点和图层数据。

3.通过移动、放大图形界面找到左下坡脚的节点编号输入坡面起始节点号，坡面数为从迎水面坡脚到背水面坡脚之间的线段数。

点击确定，首先粗略的查看所显示的图形和数据是否基本正确，主要查看闭合区域的个数和线段、节点的个数。

4.若为稳定流分析，输入第一上游水位和下游水位，第二上游水位和下游水位取-1000。

若为非稳定流分析要输入上游第二水位数据。

（这个只是图形显示需要，除了流态其它参数对计算完全不起任何影响，）5.进入面边界条件界面，输入左边边界条件和右边的边界条件，包括已知水头，可能的浸出面。

在非稳定流分析中会有第一项水头随时间变化曲线工具栏，点击它并输入上游水位变化曲线。

此时要保证图形界面显示的图形正确；输入点边界条件，上下游必须要存在边界条件，可以是面边界条件，也可以是点边界条件。

6.输入土层参数，注意渗透系数单位。

7.在输出结果里的理正边坡分析接口文件输入文件名。

若为非稳定流分析还需输入渗流分析的第几步，此时所保存的数据即为此步渗流场的计算数据，这些数据用于边坡稳定分析中计算水位降落期的最小安全系数。

文件自动保存工作路径下。

8.（9.在计算参数界面中输入参数，对非稳定渗流取填入时间分段数，初始渗流的稳定方法一般取稳定渗流的计算方法。

10.点击计算，在主界面图形查询——显示简图为DXF文件，将显示的图形保存，修改后，供打印使用。

11.若显示计算失败，可在计算参数界面中将有限元网格剖分长度减小，或者将判断误差增大。

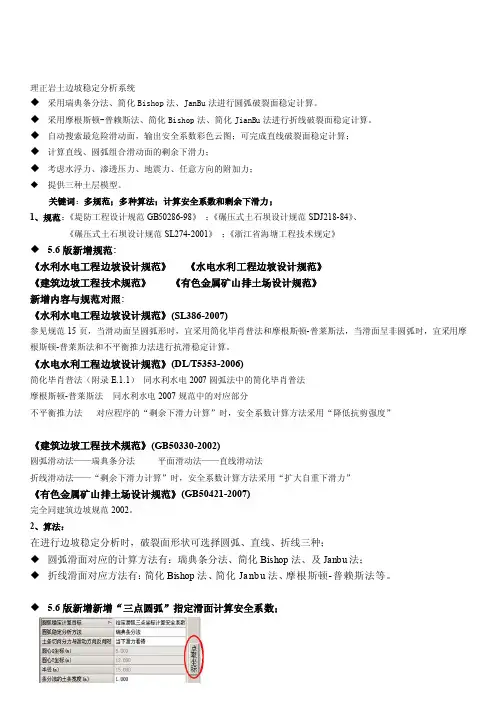

理正岩土边坡稳定分析系统◆采用瑞典条分法、简化Bishop法、JanBu法进行圆弧破裂面稳定计算。

◆采用摩根斯顿-普赖斯法、简化Bishop法、简化JianBu法进行折线破裂面稳定计算。

◆自动搜索最危险滑动面，输出安全系数彩色云图；可完成直线破裂面稳定计算；◆计算直线、圆弧组合滑动面的剩余下滑力；◆考虑水浮力、渗透压力、地震力、任意方向的附加力；◆提供三种土层模型。

关键词：多规范；多种算法；计算安全系数和剩余下滑力；1、规范：《堤防工程设计规范GB50286-98》；《碾压式土石坝设计规范SDJ218-84》、《碾压式土石坝设计规范SL274-2001》；《浙江省海塘工程技术规定》◆ 5.6版新增规范:《水利水电工程边坡设计规范》《水电水利工程边坡设计规范》《建筑边坡工程技术规范》《有色金属矿山排土场设计规范》新增内容与规范对照:《水利水电工程边坡设计规范》(SL386-2007)参见规范15页，当滑动面呈圆弧形时，宜采用简化毕肖普法和摩根斯顿-普莱斯法，当滑面呈非圆弧时，宜采用摩根斯顿-普莱斯法和不平衡推力法进行抗滑稳定计算。

《水电水利工程边坡设计规范》(DL/T5353-2006)简化毕肖普法（附录E.1.1）同水利水电2007圆弧法中的简化毕肖普法摩根斯顿-普莱斯法同水利水电2007规范中的对应部分不平衡推力法对应程序的“剩余下滑力计算”时，安全系数计算方法采用“降低抗剪强度”《建筑边坡工程技术规范》(GB50330-2002)圆弧滑动法——瑞典条分法平面滑动法——直线滑动法折线滑动法——“剩余下滑力计算”时，安全系数计算方法采用“扩大自重下滑力”《有色金属矿山排土场设计规范》(GB50421-2007)完全同建筑边坡规范2002。

2、算法：在进行边坡稳定分析时，破裂面形状可选择圆弧、直线、折线三种；◆圆弧滑面对应的计算方法有：瑞典条分法、简化Bishop法、及Janbu法；◆折线滑面对应方法有：简化Bishop法、简化Janb u法、摩根斯顿-普赖斯法等。

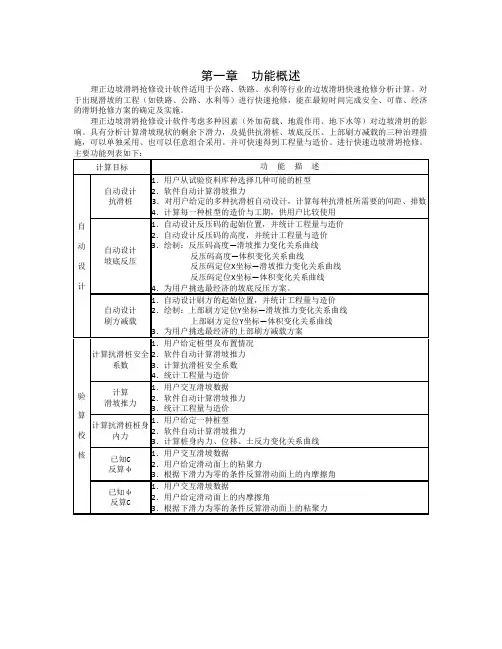

第一章功能概述理正边坡滑坍抢修设计软件适用于公路、铁路、水利等行业的边坡滑坍快速抢修分析计算。

对于出现滑坡的工程（如铁路、公路、水利等）进行快速抢修，能在最短时间完成安全、可靠、经济的滑坍抢修方案的确定及实施。

理正边坡滑坍抢修设计软件考虑多种因素（外加荷载、地震作用、地下水等）对边坡滑坍的影响。

具有分析计算滑坡现状的剩余下滑力，及提供抗滑桩、坡底反压、上部刷方减载的三种治理措施，可以单独采用、也可以任意组合采用。

并可快速得到工程量与造价。

进行快速边坡滑坍抢修。

第二章快速操作指南2.1操作流程图2.1-1 操作流程2.2快速操作指南2.2.1选择工作路径图2.2-1 指定工作路径注意：此处指定的工作路径是所有岩土模块的工作路径。

进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。

2.2.2增加计算项目点击【工程操作】菜单中的【增加项目】菜单或“增”按钮来新增一个计算项目。

图2.2-2 工程操作界面2.2.3编辑原始数据录入或选择边坡滑坍抢修分析所需的各种原始数据，交互窗口如图2.1-4。

图2.2-3 数据交互对话框注意：1. 集中的参数交互界面，即把几乎所有的参数置于一个界面上，操作简单，大大提高了人机交互的效率，这是理正岩土系列软件的一个共性特征。

2. 同时提供了有关参数的即时弹跳说明信息，方便用户理解参数的意义。

2.2.4计算结果查询图2.2-4 计算结果查询窗口计算结果查询界面分为左右两个窗口，左侧窗口用于查询图形结果，右侧窗口用于查询文字结果。

第三章使用说明3.1关于计算例题的编辑3.1.1 增加例题与删除当前例题1．通过【工程操作】菜单的“增加项目”和“删除当前项目”来增加一个新的例题或删除当前的例题。

2．“增”或“删”按钮增加一个新的例题或删除当前的例题。

点击“算”按钮打开当前模块的交互界面。

3.1.2 数据的读写通过【辅助功能】菜单的“读入数据文件”可以将原来保存好的数据读进来进行计算；通过【辅助功能】菜单的“数据存盘到文件”可以将当前例题的数据保存在磁盘上。

运用《理正岩土边坡稳定性分析》作定量计算(整理人:朱冬林,2012221)1、我目前手上理正岩土得版本为5、11版,有新版本得请踊跃报名,大家共同进步！2、为什么要用理正岩土边坡稳定性分析？现在山区公路项目地形条件越来越复杂,对于一些斜坡(指一般自然坡)或边坡(指开挖后得坡体)得稳定性评价就是不可避免,比如桥位区沿斜坡布线,桥轴线与坡向大角度相交,自然坡度20～40°,覆盖层比较厚,到底就是稳定还就是不稳定？会不会有隐患与危险？必将困扰每个勘察技术人员,说它稳定吧,又怕将来出问题,说不稳定,目前又没有出现开裂变形滑动迹象,那在报告中如何评价桥址得安全性？再比如,路线从大型堆积体上经过,究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。

这时候,就要辅以定量分析计算来提供证据了。

还有,我们在报告中提路堑边坡得岩土经验参数,常常遭设计诟病,按报告中提得参数,自然坡都垮得一塌糊涂了,更不要说开挖了。

我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中得光辉(灰)形象。

如果我们事先对自然斜坡得横断面进行过初步计算,提出得参数就不会太离谱,必将给设计留下“很专业”得印象。

3、就是否好用？很好用。

在保宜项目我一天计算几十个断面,既有效又快。

4、断面图能不能直接从CAD图读入？可以。

只需事先转化为dxf即可(用dxfout命令保存)。

对图形得条件就是所有得线段都就是直线段组成(对于多段线需要炸开,对于样条曲线可以用多段线描一下再炸开即可),另外图形边界要封闭(事先可以用填充命令试一下,瞧各个区域就是否封闭)。

注意,图中只能有直线段,不能有其它图元(记得按上面操作完后,全选(Ctrl+A),瞧“属性”(Ctrl+1),全部为直线,则OK)。

5、下面结合实例讲解计算过程,保证学一遍就上手。

以土质边坡计算为例(最常用)进入土质边坡稳定性分析程序“复杂土层土坡稳定计算”,确定(就是不就是很复杂？放心,纸老虎而已)点选“增”,第一次用就选“系统默认例题”,后面重复计算就可以选“前一个例题”(其它得大家试一下就了解了)以前常听说“搜索滑面”强大功能,马上就可以轻松实现了……读入dxf图(上面就是CAD中作好得图,现在要删掉大部分内容,只保留地层线、边界)(对于上图中无足轻重得小夹层,也可以有选择地去掉,以简化断面图)把简化后得剖面图dxfout存为“***大桥SZK45SZK55、dxf”,(注意,图中除直线段外不能有任何其它图元,而且各个区域必须封闭,否则将来软件就读不了)“就是”,读入“***大桥SZK45SZK55、dxf”右键点击上面窗口中找到左边角点得编号(为边坡计算得坡面角点)或者上图中较低位置得转角点都可,瞧您对可能剪出范围得理解(很难用文字表述,大家多试两次就明白了),右键菜单窗口里面得几个功能都要试一下,很有用得。

计算书目录1理正边坡稳定分析成果1.1Ⅰ－Ⅰ剖面------------------------------------------------------------------------1.1.1计算项目：Ⅰ－Ⅰ土坡稳定（工况1－一般气象条件＋土体自重）------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号(kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法考虑渗透力作用不考虑边坡外侧静水压力[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.015计算结果: 剩余下滑力 = -0.942(kN)本块下滑力角度 = 328.833(度)[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.000计算结果: 剩余下滑力 = -21.855(kN)本块下滑力角度 = 328.833(度)------------------------------------------------------------------------ 1.1.2计算项目：Ⅰ－Ⅰ土坡稳定（工况2－久雨（暴雨）＋土体自重）------------------------------------------------------------------------ [计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震[坡面信息]不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号(kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法考虑渗透力作用不考虑边坡外侧静水压力[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 0.851计算结果: 剩余下滑力 = 0.478(kN) 本块下滑力角度 = 328.833(度)[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.000计算结果: 剩余下滑力 = 250.877(kN) 本块下滑力角度 = 328.833(度) ------------------------------------------------------------------------ 1.1.3计算项目：Ⅰ－Ⅰ加固土坡稳定（工况1－一般气象条件＋土体自重）------------------------------------------------------------------------ [计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震[坡面信息]坡面线段数 12坡面线号水平投影(m) 竖直投影(m) 超载数1 0.381 2.947 02 3.791 0.000 03 3.561 2.049 04 2.136 1.229 05 4.855 2.794 06 3.829 2.203 07 4.060 0.935 08 7.920 2.844 09 3.572 1.995 010 3.813 1.233 011 0.452 0.377 012 5.858 5.284 0[土层信息]不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号(kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法不考虑渗透力作用不考虑边坡外侧静水压力[滑面信息]滑面线段数 9 滑面线起始点坐标: (0.000,0.000)滑动面线号水平投影(m) 竖直投影(m) 矢高(m) 粘聚力(kPa) 内摩擦角(度)1 1.941 -1.174 0.000 ---- ----2 3.130 -1.112 0.000 ---- ----3 4.056 -0.190 0.000 ---- ----4 5.735 0.940 0.000 ---- ----5 6.100 2.515 0.000 ---- ----6 8.547 5.978 0.000 ---- ----7 7.060 6.740 0.000 ---- ----8 6.000 6.740 0.000 ---- ----9 6.000 10.570 0.000 ---- ----[筋带信息]采用锚杆锚杆道数: 10筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa)1 3.00 3.60 15.00 25.00 720.00 3.00 0.41 400.002 4.60 3.60 15.00 25.00 720.00 3.00 0.41 400.003 6.20 3.60 15.00 25.00 720.00 3.00 0.41 400.004 7.80 3.60 15.00 25.00 720.00 3.00 0.41 400.005 9.40 3.60 12.00 25.00 720.00 3.00 0.41 400.006 11.00 3.60 12.00 25.00 720.00 3.00 0.41 400.007 12.60 3.60 12.00 25.00 720.00 3.00 0.41 400.008 14.20 3.60 12.00 25.00 720.00 3.00 0.41 400.009 15.80 3.60 12.00 25.00 720.00 3.00 0.41 400.0010 17.40 3.60 12.00 25.00 720.00 3.00 0.41 400.00 [计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.640计算结果: 剩余下滑力 = -6.276(kN) 本块下滑力角度 = 328.833(度)------------------------------------------------------------------------1.1.4计算项目：Ⅰ－Ⅰ加固土坡(仅考虑锚杆)稳定（工况2－久雨（暴雨）＋土体自重）------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震[坡面信息]坡面线段数 12坡面线号水平投影(m) 竖直投影(m) 超载数1 0.381 2.947 02 3.791 0.000 03 3.561 2.049 04 2.136 1.229 05 4.855 2.794 06 3.829 2.203 07 4.060 0.935 08 7.920 2.844 09 3.572 1.995 010 3.813 1.233 011 0.452 0.377 012 5.858 5.284 0[土层信息]不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号 (kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法不考虑渗透力作用不考虑边坡外侧静水压力[滑面信息]滑面线段数 9 滑面线起始点坐标: (0.000,0.000)滑动面线号水平投影(m) 竖直投影(m) 矢高(m) 粘聚力(kPa) 内摩擦角(度)1 1.941 -1.174 0.000 ---- ----2 3.130 -1.112 0.000 ---- ----3 4.056 -0.190 0.000 ---- ----4 5.735 0.940 0.000 ---- ----5 6.100 2.515 0.000 ---- ----6 8.547 5.978 0.000 ---- ----7 7.060 6.740 0.000 ---- ----8 6.000 6.740 0.000 ---- ----9 6.000 10.570 0.000 ---- ----[筋带信息] 采用锚杆锚杆道数: 10筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa)1 3.00 3.60 15.00 25.00 100.00 3.00 0.41 400.002 4.60 3.60 15.00 25.00 100.00 3.00 0.41 400.003 6.20 3.60 15.00 25.00 100.00 3.00 0.41 400.004 7.80 3.60 15.00 25.00 100.00 3.00 0.41 400.005 9.40 3.60 12.00 25.00 100.00 3.00 0.41 400.006 11.00 3.60 12.00 25.00 100.00 3.00 0.41 400.007 12.60 3.60 12.00 25.00 100.00 3.00 0.41 400.008 14.20 3.60 12.00 25.00 100.00 3.00 0.41 400.009 15.80 3.60 12.00 25.00 100.00 3.00 0.41 400.0010 17.40 3.60 12.00 25.00 100.00 3.00 0.41 400.00 [计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.250计算结果: 剩余下滑力 = 38.597(kN) 本块下滑力角度 = 328.833(度))------------------------------------------------------------------------1.1.5抗滑动桩验算------------------------------------------------------------------------原始条件:墙身尺寸:桩总长: 12.000(m)嵌入深度: 6.000(m)截面形状: 圆桩桩径: 0.200(m)桩间距: 0.600(m)嵌入段土层数: 1桩底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 25.800 20.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)桩前滑动土层厚: 6.000(m)桩顶锚索水平刚度: 1.000(MN/m)物理参数:桩混凝土强度等级: C25桩纵筋:I12.6桩纵筋级别: A3桩最大抵抗弯矩：19.22 kNm(安全系数1.25)桩最大抗剪力：561.1 kN(安全系数1.25)坡线与滑坡推力:参数名称参数值推力分布类型矩形桩后剩余下滑力水平分力 45.000(kN/m)桩后剩余抗滑力水平分力 0.000(kN/m)滑坡推力作用情况[桩身所受推力计算]假定荷载矩形分布:桩后: 上部=4.500(kN/m) 下部=4.500(kN/m)桩前: 上部=0.000(kN/m) 下部=0.000(kN/m)桩前分布长度=6.000(m)桩身内力计算计算方法: m 法内侧最大弯矩 = 18.797(kN-m) 距离桩顶 6.720(m)外侧最大弯矩 = 19.281(kN-m) 距离桩顶 2.640(m)最大剪力 = 17.968(kN) 距离桩顶 6.000(m)桩顶位移 = 44(mm)锚索水平拉力 = 14.432(kN)------------------------------------------------------------------------1.1.6计算项目：Ⅰ－Ⅰ加固土坡(锚杆＋抗滑桩)稳定（工况2－久雨（暴雨）＋土体自重）------------------------------------------------------------------------Ⅰ－Ⅰ加固土坡稳定性验算注：利用理正边坡稳定分析软件计算时，将抗滑桩所承担的抗滑力以锚杆力的形式施加。
