第一章 功能概述挡土墙是岩土工程中经常遇到的土工构筑物之一。
为了满足工程技术人员的需要,理正开发了本挡土墙软件。
该软件一完成,就受到岩土工程技术人员的欢迎。
在软件升级过程中,我们也在不断地完善挡土墙软件。
下面介绍挡土墙软件的主要功能:⑴包括12种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配悬臂式、装配扶壁式;⑵参照公路、铁路、水利、工民建等行业的规范及标准,适应各个行业的要求;可进行公路、铁路、水利、水运、矿山、工民建等行业挡土墙的设计。
⑶适用的地区有:一般地区、浸水地区、抗震地区、抗震浸水地区;⑷挡土墙基础的形式有:天然地基、钢筋砼底板、台阶式、换填土式、锚桩式;⑸挡土墙计算中关键点之一是土压力的计算。
本软件依据库仑土压力理论,采用优化的数值扫描法,对不同的边界条件,均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。
避免公式方法对边界条件有限值的弊病。
尤其是计算衡重式挡土墙的下墙土压力,过去有延长墙背法、修正延长墙背法及等效荷载法等,在理论上均有不合理的一面。
本软件综合考虑分析上、下墙的土压力,接力运行,得到合理的上、下墙的土压力。
保证后续计算结果的合理性;⑹除土压力外,还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响;⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及强身强度的验算等一起呵成。
且可以生成图文并茂的计算书,大量节省设计人员的劳动强度。
第二章 快速操作指南2.1 操作流程图2.1-1 操作流程2.2 快速操作指南2.2.1 选择工作路径图2.2-1 指定工作路径注意:此处指定的工作路径是所有岩土模块的工作路径。
进入某一计算模块后,还可以通过按钮【选工程】重新指定此模块的工作路径。
2.2.2 选择行业及挡墙形式1.适用于公路、铁路、水利及其它行业。
2.挡土墙的计算项目有十种供选择:重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式及垂直预应力锚杆式挡土墙。
理正挡土墙设计计算实例摘要:北京理正软件设计研究所编制的挡土墙计算软件深受广大设计人员的喜爱。
该款软件数据界面直观、操作方便,计算过程中为设计人员节省了大量的工作时间,本文借助工程实例向大家介绍一下该款软件的使用方法。
关键词:理正、悬臂式挡墙、稳定正文:挡土墙是岩土工程中经常遇到的土工构筑物之一。
北京理正软件设计研究所编制的挡土墙计算软件深受广大设计人员的喜爱。
该款软件数据界面直观、操作方便,具有以下几点有点:包括13种类型挡土墙;参照公路、铁路、水利、市政、工民建等行业的规范及标准,适应各个行业的要求;适用的地区广;挡土墙基础的形式种类多;该软件依据库仑土压力理论,采用优化的数值扫描法,对不同的边界条件,均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。
避免公式方法对边界条件有限值的弊病。
尤其是衡重式挡土墙下墙土压力的计算,过去有延长墙背法、修正延长墙背法及等效荷载法等,在理论上均有不合理的一面。
本软件综合考虑分析上、下墙的土压力,接力运行,得到合理的上、下墙的土压力。
保证后续计算结果的合理性;除土压力外,还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响;计算内容完善——土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及墙身强度的验算等一起呵成,且可以生成图文并茂的计算书。
综合以上优点,设计人员在计算过程中采用该软件,可以节省大量的计算时间,降低工作强度。
在实际工程设计计算中,确定挡土墙的计算类型,根据理正挡土墙软件的操作流程进行计算,能很快的得到计算结果。
工程实例:1、项目背景G104是国家级干线公路之一,是北京连接天津、河北、江苏、安徽、浙江和福建省福州市的一条重要国道干线,总长约2420km。
G104天津段是天津西部一条重要的南北向通道。
G104改建工程(津霸公路—静霸公路段)位于天津市西青区,本工程与津晋高速相交的点位采用了下穿地道的形式,为了满足5米净空的要求,保护津晋高速两侧的承台,辅道与非机动车道相交的位置需要修筑挡土墙,挡墙高度小于5米,结合场地情况,拟定修建混凝土悬臂式挡土墙。
理正岩⼟系列软件使⽤常见问题理正岩⼟系列软件使⽤问题解答1、浸⽔地区挡墙设计中,浮⼒系数如何输⼊?答:该参数只在公路⾏业《公路路基设计⼿册》(第⼆版)中有定义表格p739,其他⾏业可直接取1.0.(以下表格序号为规范中序号)常见问题边坡1.边坡软件中,如何考虑锚杆作⽤?答:软件要求输⼊锚杆抗拉⼒、锚杆总长、锚固段长度、锚固段周长、粘结强度等参数,当锚杆穿过圆弧滑动⾯时,则锚杆的有效作⽤⼒=min{锚杆抗拔⼒、锚杆抗拉⼒}锚杆抗拔⼒=圆弧滑动⾯外锚杆锚固段长度*锚固段周长*粘结强度锚杆抗拉⼒=锚杆抗拉⼒2.⼟⼯布或锚杆的抗拉⼒和⽔平间距的关系是什么?答:软件是先⽤交互的抗拉⼒除以⽔平间距,得出单位宽度的抗拉⼒,以单位宽度的抗拉⼒带⼊计算。
如果⼟⼯布时满铺的,⽔平间距要输⼊1,抗拉⼒输⼊单位宽度⼟⼯布的抗拉⼒。
3.软件是否考虑锚杆⼒法向分⼒产⽣的抗滑⼒?答:软件可以考虑锚杆⼒法向分⼒产⽣的抗滑⼒,但要注意在“加筋”表中有个参数“法向⼒发挥系数”,该值输0则表⽰不考虑法向分⼒产⽣的抗滑⼒。
4.通常情况下认为:“简化Bishop法不适⽤于折线滑动法”,软件为何采⽤?答:传统意义上经典简化Bishop法确实只能应⽤在圆弧滑⾯上,但是在岩⼟⼒学杂志的论⽂中有学者提出了扩展简化Bishop 法,可以⽤于⾮圆弧滑⾯安全系数的求解,理正软件正是参考了这种算法。
5.软件如何设置,才能⽤传递系数法计算安全系数?答:计算⽬标设置成“剩余下滑⼒计算”,剩余下滑⼒计算⽬标设置成“计算安全系数”。
安全系数使⽤⽅法设为“扩⼤⾃重下滑⼒”时,使⽤的是传递系数法中的KT模型;安全系数使⽤⽅法设为“降低抗剪强度”时,使⽤的是传递系数法中的R/K模型。
6.软件中⽤的传递系数法和《公路路基设计规范》JTG D30-2004中63页所⽤的⽅法是否是相同的?答:和安全系数使⽤⽅法设为“扩⼤⾃重下滑⼒”时是相同的,都是传递系数法中的KT模型。
第一章功能概述挡土墙是岩土工程中经常遇到的土工构筑物之一。
为了满足工程技术人员的需要,理正开发了本挡土墙软件。
下面介绍挡土墙软件的主要功能:⑴包括13种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁、卸荷板式;⑵参照公路、铁路、水利、市政、工民建等行业的规范及标准,适应各个行业的要求;可进行公路、铁路、水利、水运、矿山、市政、工民建等行业挡土墙的设计。
⑶适用的地区有:一般地区、浸水地区、抗震地区、抗震浸水地区;⑷挡土墙基础的形式有:天然地基、钢筋砼底板、台阶式、换填土式、锚桩式;⑸挡土墙计算中关键点之一是土压力的计算。
理正岩土软件依据库仑土压力理论,采用优化的数值扫描法,对不同的边界条件,均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。
避免公式方法对边界条件有限值的弊病。
尤其是衡重式挡土墙下墙土压力的计算,过去有延长墙背法、修正延长墙背法及等效荷载法等,在理论上均有不合理的一面。
理正岩土软件综合考虑分析上、下墙的土压力,接力运行,得到合理的上、下墙的土压力。
保证后续计算结果的合理性;⑹除土压力外,还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响;⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及墙身强度的验算等一起呵成。
且可以生成图文并茂的计算书,大量节省设计人员的劳动强度。
1第二章快速操作指南1.1操作流程图2.1-1 操作流程1.2快速操作指南1.2.1选择工作路径图2.2-1 指定工作路径注意:此处指定的工作路径是所有岩土模块的工作路径。
进入某一计算模块后,还可以通过按钮【选工程】重新指定此模块的工作路径。
1.2.2选择行业及挡墙形式1.适用于公路、铁路、水利及其它行业。
2.挡土墙的计算项目有十三种供选择:重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁及卸荷板式挡土墙。
理正岩土6.5使用讲解一、软件安装与启动1.下载理正岩土6.5软件安装包,解压后按照提示进行安装。
2.安装完成后,启动软件,输入用户名和密码,进入软件主界面。
二、界面介绍与操作1.软件主界面包括菜单栏、工具栏、绘图区、属性栏等部分。
2.菜单栏包括文件、编辑、绘图、参数、分析等选项,用于实现各项操作。
3.工具栏包括常用工具按钮,方便用户快速执行常用操作。
4.绘图区用于显示和分析岩土工程数据。
5.属性栏用于显示和编辑当前选中图形的属性信息。
三、土性参数输入与编辑1.在软件中打开土性参数输入界面,输入土性参数,包括土名、密度、含水量、液限、塑限等。
2.可以对输入的参数进行编辑和修改,确保数据的准确性和完整性。
四、岩土分析计算1.在软件中选择合适的分析方法,如强度分析、变形分析等。
2.输入相关参数,如应力条件、边界条件等。
3.点击计算按钮,软件将自动进行岩土分析计算,并生成相应的计算结果。
五、报告生成与导出1.在软件中选择报告类型,如岩土工程勘察报告、设计报告等。
2.根据需要调整报告格式和内容,包括表格、图表等。
3.点击生成按钮,软件将自动生成报告文件。
4.可以将报告文件导出为PDF或Word格式,方便用户查看和使用。
六、工程实例演示1.在软件中打开工程实例演示模块,选择合适的工程实例。
2.可以查看工程实例的详细信息和数据,并进行相应的分析和计算。
3.通过工程实例演示,用户可以更好地了解软件的功能和应用范围。
七、问题解答与技巧分享1.在使用过程中遇到问题或疑问,可以通过软件的帮助文档或在线论坛寻求帮助和解答。
2.此外,还可以通过技巧分享区学习其他用户的经验和技巧,提高使用效率和质量。
适用标准文案1 第一章功能概括挡土墙是岩土工程中常常碰到的土工修建物之一。
为了知足工程技术人员的需要,理正开发了本挡土墙软件。
下边介绍挡土墙软件的主要功能:⑴包含 13 种种类挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装置式悬臂、装置式扶壁、卸荷板式;⑵ 参照公路、铁路、水利、市政、工民建等行业的规范及标准,适应各个行业的要求;可进行公路、铁路、水利、水运、矿山、市政、工民建等行业挡土墙的设计。
⑶ 合用的地域有:一般地域、浸水地域、抗震地域、抗震浸水地域;⑷ 挡土墙基础的形式有:天然地基、钢筋砼底板、台阶式、换填土式、锚桩式;⑸ 挡土墙计算中要点点之一是土压力的计算。
理正岩土软件依据库仑土压力理论,采纳优化的数值扫描法,对不一样的界限条件,均可迅速、确立地计算其土体损坏楔形体的第一、第二破碎面角度。
避免公式方法对界限条件有限值的弊端。
特别是衡重式挡土墙下墙土压力的计算,过去有延长墙背法、修正延长墙背法及等效荷载法等,在理论上均有不合理的一面。
理正岩土软件综合考虑剖析上、下墙的土压力,接力运转,获得合理的上、下墙的土压力。
保证后续计算结果的合理性;⑹ 除土压力外,还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响;⑺ 计算内容完美――土压力、挡土墙的抗滑移、抗颠覆、地基强度验算及墙身强度的验算等一同呵成。
且能够生成图文并茂的计算书,大批节俭设计人员的劳动强度。
2 第二章迅速操作指南2.1 操作流程图操作流程迅速操作指南选择工作路径图指定工作路径注意:此处指定的工作路径是所有岩土模块的工作路径。
进入某一计算模块后,还能够经过按钮【选工程】从头指定此模块的工作路径。
选择行业及挡墙形式1.合用于公路、铁路、水利及其余行业。
2.挡土墙的计算项目有十三种供选择:重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装置式悬臂、装置式扶壁及卸荷板式挡土墙。
岩土工程勘察课程设计报告书学院资源与环境学院专业岩土工程 _______________姓名 _______________________学号 _______________________指导教师 ____________________目录1、前言1.1工程概况1.2勘察目的及技术要求1.3勘察工作依据及技术标准1.4勘察工作方法及完成工作量2、场地工程地质条件2.1区域气象特征2.2场地地形地貌2.3地质构造2.4地层结构2.5场地地下水2.6 土对混凝土结构的腐蚀性2.7地基岩土物理力学性质3、场地地震效应评价3.1抗震设防烈度及分组3.2砂土液化判别3.3 土的类型及场地类别4、岩土工程评价4.1场地稳定性及建筑场地的适宜性4.2场地地基土评价4.3不良地质作用4.4各岩土层物理力学性质指标5、地基基础方案分析评价5.1天然地基基础评价5.2地基基础方案建议6与施工有关的岩土工程问题6.1地下建筑的防水与抗浮6.2基坑支护及降水6.3地下管线6.4岩土工程设计和施工中应注意的问题7、结论及建议7.1结论7.2建议附录:1、勘探点平面布置图12、工程地质剖面图13、钻孔柱状图1/ 、八—1、前言1.1工程概况成都建华投资有限公司拟在成都市温江区某街道修建1幢28层商业建筑,建筑高度120 m。
基础拟采用筏形基础,地下室两层,地下室埋置深度10m。
建筑物长度为(80-xh)m,宽度为(20+xh)m根据《岩土工程勘察规范》(GB5002J 2001)、《高层建筑岩土工程勘察规程》(JGJ72-2004)等有关规范,确定拟建建筑工程重要性等级为一级,本场地复杂程度为中等复杂场地,本场地地基复杂程度为中等复杂场地地基。
综上所述,拟建建筑工程岩土工程勘察等级划分为______________ 级。
1.2勘察目的及技术要求本次勘察目的是对拟建物场地进行详细勘察工作,并为设计单位提供相关工程地质依据。
目录第一章设计资料 (1)一、工程概况 (1)二、场地工程地质条件 (1)1、地层情况 (1)2、各层土层力学强度指标 (2)3、场区水文地质环境 (3)三、课程设计要求 (3)四、设计依据与参考资料 (3)第二章设计计算书 (4)一、土钉设计 (4)1、土钉墙所受土压力 (4)2、土钉所受的拉力N (6)3、土钉长度计算 (6)4、土钉的钢筋直径d计算 (7)5、边坡喷射混凝土面层设计计算 (8)二、土钉墙的验算 (10)1、未设土钉时开挖边坡的整体稳定性 (10)2、土钉的抗拔承载能力验算 (13)3、内部稳定性验算 (15)4、外部稳定性验算 (15)第一章设计资料一、工程概况长沙市天心区新天村安置小区边坡位于长沙市天心区新开铺街道办事处新天村内。
该边坡根据走向可划分为HA、AB、BE、EG四段。
二、场地工程地质条件1、地层情况根据核工业长沙工程勘察院提供的《长沙市天心区新天村安置小区边坡工程拟建场地岩土工程详勘中间报告》,边坡工程相关地层主要有人工填土层、第四系坡洪积层、第四系坡残积层、第四系残积层,第三系泥质粉砂岩地层。
现依埋藏顺序将各岩土层成层条件及特征描述如下:(1)人工填土(Q m l)①(“①”为地层编号,下同):为素填土,由褐红色粘性土组成,稍湿~湿,松散状态。
层厚0.5-2.0m。
(2)第四系坡洪积层(Q a l)层,按岩土类别可分为如下几亚层:1)粉质粘土②:褐黄、褐红、灰白色,具网状结构,湿,硬塑~坚硬状态。
捻面稍光滑,其干强度及韧性中等,摇震无反应。
层厚2.0-6.0m。
2)圆砾③:褐黄色,石英质成分,亚圆形,粒径一般为0.2-3cm,大者约8cm,不均匀含20-45%粘性土,湿,中密~密实状态。
层厚1.5-6.2m。
3)中砂④:褐黄色,石英质成分,不均匀混10-25%粘性土,其底部含少量圆砾及卵石,湿,稍密~中密状态。
局部为粉质粘土④-1:灰白色,湿,硬塑状态。
捻面稍光滑,其干强度及韧性中等,摇震无反应,呈透镜体产出。
理正挡土墙设计计算实例作者:张茜来源:《城市建设理论研究》2014年第05期摘要:北京理正软件设计研究所编制的挡土墙计算软件深受广大设计人员的喜爱。
该款软件数据界面直观、操作方便,计算过程中为设计人员节省了大量的工作时间,本文借助工程实例向大家介绍一下该款软件的使用方法。
关键词:理正、悬臂式挡墙、稳定中图分类号: TU476+.4 文献标识码: A正文:挡土墙是岩土工程中经常遇到的土工构筑物之一。
北京理正软件设计研究所编制的挡土墙计算软件深受广大设计人员的喜爱。
该款软件数据界面直观、操作方便,具有以下几点有点:包括13种类型挡土墙;参照公路、铁路、水利、市政、工民建等行业的规范及标准,适应各个行业的要求;适用的地区广;挡土墙基础的形式种类多;该软件依据库仑土压力理论,采用优化的数值扫描法,对不同的边界条件,均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。
避免公式方法对边界条件有限值的弊病。
尤其是衡重式挡土墙下墙土压力的计算,过去有延长墙背法、修正延长墙背法及等效荷载法等,在理论上均有不合理的一面。
本软件综合考虑分析上、下墙的土压力,接力运行,得到合理的上、下墙的土压力。
保证后续计算结果的合理性;除土压力外,还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响;计算内容完善——土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及墙身强度的验算等一起呵成,且可以生成图文并茂的计算书。
综合以上优点,设计人员在计算过程中采用该软件,可以节省大量的计算时间,降低工作强度。
在实际工程设计计算中,确定挡土墙的计算类型,根据理正挡土墙软件的操作流程进行计算,能很快的得到计算结果。
工程实例:1、项目背景G104是国家级干线公路之一,是北京连接天津、河北、江苏、安徽、浙江和福建省福州市的一条重要国道干线,总长约2420km。
G104天津段是天津西部一条重要的南北向通道。
G104改建工程(津霸公路—静霸公路段)位于天津市西青区,本工程与津晋高速相交的点位采用了下穿地道的形式,为了满足5米净空的要求,保护津晋高速两侧的承台,辅道与非机动车道相交的位置需要修筑挡土墙,挡墙高度小于5米,结合场地情况,拟定修建混凝土悬臂式挡土墙。

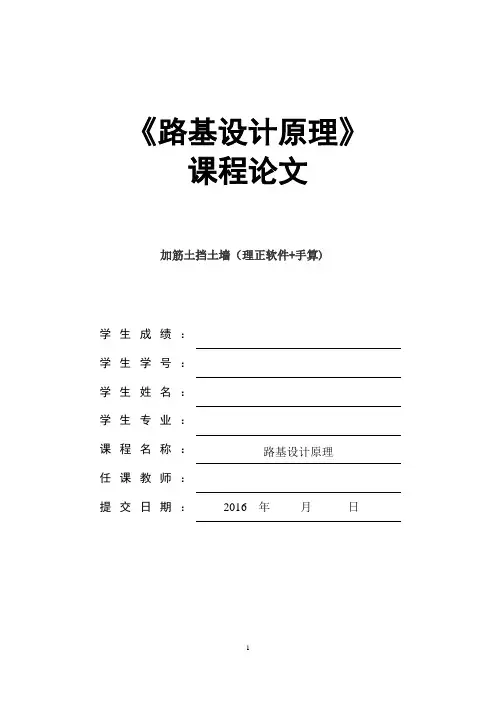

《路基设计原理》课程论文加筋土挡土墙(理正软件+手算)学生成绩:学生学号:学生姓名:学生专业:课程名称:路基设计原理任课教师:提交日期:2016 年月日第1章软件计算部分 (1)1.1 原始条件 (1)1.1.1 墙身尺寸 (1)1.1.2 物理参数 (1)1.1.3 坡线土柱 (2)1.1.4 计算参数 (2)1.2 无荷载的情况 (2)1.2.1 内部稳定性验算 (2)1.2.2 外部稳定性验算 (3)1.3 所有荷载都作用的情况 (4)1.3.1 内部稳定性验算 (4)1.3.2 外部稳定性验算 (5)1.4 各组合最不利结果 (6)1.4.1 内部稳定性验算 (6)1.4.2 外部稳定性验算 (6)第2章手算部分 (7)2.1 设计资料 (7)2.2 荷载计算 (7)2.2.1 永久荷载 (7)2.2.2 可变荷载 (7)2.2.3 荷载组合 (7)2.3 无荷载作用时,为荷载组合① (7)2.3.1 外部稳定性分析验算 (7)2.3.2 内部稳定性分析验算 (8)2.4 所有荷载均作用时,为组合② (11)2.4.1 外部稳定性分析验算 (11)2.4.2内部稳定性分析验算 (12)2.5 最不利荷载组合 (16)2.5.1 外部稳定性验算最不利荷载组合 (16)2.5.2 内部稳定性验算最不利荷载组合 (16)2.6 面板结构设计 (17)参考文献 (18)附录加筋土挡土墙剖面图 (19)第1章软件计算部分加筋土挡土墙验算[执行标准:铁路]计算项目:加筋土式挡土墙 3计算时间:2016-04-25 14:55:41 星期一------------------------------------------------------------------------ 1.1 原始条件1.1.1 墙身尺寸挡墙类型: 路肩墙墙身总高: 6.500(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 1分段序号高度(m) 筋带长(m)1.1.2 物理参数加筋土容重: 22.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400挡土墙类型: 一般挡土墙墙后填土内摩擦角: 30.000(度)墙后填土粘聚力: 8.000(kPa)墙后填土容重: 22.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 350.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑1.1.3 坡线土柱坡面线段数: 3折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 1.000 0.000 02 0.875 0.500 03 6.000 0.000 1第1个: 距离1.000(m),宽度3.300(m),高度2.800(m)(用户输入) 地面横坡角度: 0.000(度)填土对横坡面的摩擦角: 35.000(度)墙顶标高: 0.000(m)1.1.4 计算参数稳定计算目标: 自动搜索最危险滑裂面搜索时的圆心步长: 1.000(m)搜索时的半径步长: 1.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法超载土压应力计算方法: 弹性理论法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待1.2 无荷载的情况1.2.1 内部稳定性验算采用应力分析法全墙抗拔验算满足: 安全系数=13.452 >= 2.0001.2.2 外部稳定性验算[土压力计算] 计算高度为 7.000(m)处的库仑主动土压力按假想墙背计算得到:第1破裂角: 33.534(度)Ea=106.535(kN) Ex=92.262(kN) Ey=53.268(kN) 作用点高度 Zy=1.913(m) 墙身截面积 = 39.000(m2) 重量 = 858.000 (kN)墙顶上的土重(包括超载) = 50.188(kN) 重心坐标(3.712,0.242)(相对于墙面坡上角点)墙顶上的土重(不包括超载) = 50.188(kN) 重心坐标(3.712,0.242)(相对于墙面坡上角点)(1)滑动稳定性验算基底摩擦系数0.500滑移力92.262(kN) 抗滑力480.728(kN)滑移验算满足: Kc=5.210>1.300(2)倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw=3.000 (m)相对于墙趾点,墙土压力Ey的力臂 Zx=6.000 (m)相对于墙趾点,墙土压力Ex的力臂 Zy=1.913 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩176.539(kN-m) 抗倾覆力矩3079.890(kN-m)倾覆验算满足: K0=17.446>1.600(3)地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力961.455(kN) 作用于墙趾下点的总弯矩=2903.351(kN-m)墙计算宽度B =6.000(m) 偏心距e-0.020(m)墙底面合力作用点距离墙趾点的距离 Zn3.020(m)基底压应力: 墙趾157.078 墙踵=63.407(kPa)最大应力与最小应力之比163.407 / 157.078 = 1.040作用于基底的合力偏心距验算满足: e=-0.020 <= 0.167*6.000 = 1.000(m)墙趾处地基承载力验算满足: 压应力=157.078 <= 420.000(kPa) 墙踵处地基承载力验算满足: 压应力=163.407 <= 455.000(kPa) 地基平均承载力验算满足: 压应力=160.243 <= 350.000(kPa) (4) 整体稳定验算圆心: (-2.000,10.000) 半径 15.000(m) 安全系数 2.122总的下滑力 892.783(kN)总的抗滑力 1894.325(kN)土体部分下滑力 892.783(kN)土体部分抗滑力 1894.325(kN)筋带的抗滑力 0.000(kN)整体稳定验算满足: 最小安全系数=2.122 >= 1.2501.3 所有荷载都作用的情况1.3.1 内部稳定性验算采用应力分析法筋带抗拔验算满足: 最小安全系数=10.084 >= 2.000全墙抗拔验算满足: 安全系数=13.695 >= 2.0001.3.2 外部稳定性验算[土压力计算] 计算高度为 7.000(m)处的库仑主动土压力按假想墙背计算得到:第1破裂角: 33.012(度)Ea=111.391(kN) Ex=96.467(kN) Ey=55.695(kN) 作用点高度 Zy=2.075(m) 墙身截面积 = 39.000(m2) 重量 = 858.000 (kN)墙顶上的土重(包括超载) = 242.688(kN) 重心坐标(4.287,0.447)(相对于墙面坡上角点)墙顶上的土重(不包括超载) = 50.188(kN) 重心坐标(3.712,0.242)(相对于墙面坡上角点)(1) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 96.467(kN) 抗滑力= 578.191(kN)滑移验算满足: Kc = 5.994 > 1.300(2) 倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = 3.000 (m)相对于墙趾点,墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点,墙土压力Ex的力臂 Zy = 2.075 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 200.175(kN-m) 抗倾覆力矩= 3948.675(kN-m)倾覆验算满足: K0 = 19.726 > 1.600(3) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力 = 1156.383(kN) 作用于墙趾下点的总弯矩=3748.500(kN-m)墙计算宽度 B = 6.000 (m) 偏心距 e = -0.242(m)墙底面合力作用点距离墙趾点的距离 Zn = 3.242(m)基底压应力: 墙趾=146.172 墙踵=239.289(kPa)最大应力与最小应力之比 = 239.289 / 146.172 = 1.637作用于基底的合力偏心距验算满足: e=-0.242 <= 0.167*6.000 =1.000(m)墙趾处地基承载力验算满足: 压应力=146.172 <= 420.000(kPa)墙踵处地基承载力验算满足: 压应力=239.289 <= 455.000(kPa)地基平均承载力验算满足: 压应力=192.730 <= 350.000(kPa)(4) 整体稳定验算圆心: (-2.000,10.000)半径 15.000(m)安全系数 2.038总的下滑力 981.348(kN)总的抗滑力 1999.634(kN)土体部分下滑力 981.348(kN)土体部分抗滑力 1999.634(kN)筋带的抗滑力 0.000(kN)整体稳定验算满足: 最小安全系数=2.038 >= 1.2501.4 各组合最不利结果1.4.1 内部稳定性验算采用应力分析法筋带抗拔验算最不利为:组合1(无荷载的情况)筋带抗拔验算满足: 最小安全系数=8.293 >= 2.000全墙抗拔验算最不利为:组合1(无荷载的情况)全墙抗拔验算满足: 安全系数=13.452 >= 2.0001.4.2 外部稳定性验算(1) 滑移验算安全系数最不利为:组合1(无荷载的情况)抗滑力 = 480.728(kN),滑移力 = 92.262(kN)。
理正挡土墙设计详解式中:K0——挡土墙绕基础趾点的抗倾覆稳定系数; s——锚杆的纵向间距;锚杆拉力对基础趾点产生的抵抗力矩;Mmg——Pxi、Pyi ——第i根锚杆设计抗拉力的水平分量与竖直分量; Zi ——第i根锚杆设计抗拉力的水平分量到倾覆计算点的竖向距离(m); Xi ——第i根锚杆设计抗拉力的竖直分量到倾覆计算点的水平距离(m);其它符号同上。
注意:锚杆的设计抗拉力的确定:取以下三个力中的最小值,即锚杆的设计抗拉力= Min{钢筋抗拉力,钢筋与砂浆之间的粘结力,砂浆与锚孔壁之间的粘结力}。
采用锚桩式基础采用锚桩式基础的挡土墙,还需要计算锚桩产生的抵抗力矩,绕基础趾点的抗倾覆稳定系数K0计算如下:计算简图:图锚桩式基础倾覆稳定计算简图计算公式:46式中: K0 ——挡土墙绕基础趾点的抗倾覆稳定系数;Mmz——锚桩拉力对基础趾点产生的抵抗力矩; Pb —— Zi ——单根锚桩的设计抗拔力;i等于1到n,分别为第i根锚桩设计抗拔力到倾覆计算点的水平距离,最远端桩编号为1;ng ——计算宽度内锚桩的个数;其它符号同上。
注意:1. 参考铁路工程设计技术手册《路基》第二十三章第四节中的式;2. 单根锚桩的设计抗拔力取钢筋抗拉力、砂浆与锚孔壁之间的粘结力中之小值。
即:锚桩的设计抗拔力= Min{钢筋抗拉力,砂浆与锚孔壁之间的粘结力}。
地基应力与偏心距验算当挡土墙采用天然地基、换土地基、钢砼底板式基础时,一般须作基底应力和偏心距的验算。
偏心距e计算简图:47图偏心距计算简图计算公式:1. 无基础时2. 有基础时式中:e ——足下列要求:土质地基,e≤B/6;软弱岩石地基,e≤B/5;不易风化的岩石地基,e≤B/4; B ——挡土墙或基础底截面的宽度(m);挡土墙底截面的偏心距,基底的合力偏心距应满Mall——作用挡土墙上全部荷载对墙或基础墙趾的弯矩,顺时针为正;48Wall——作用挡土墙上全部竖向荷载之和,向下为正;Zn —— W —— Ey —— Ex —— Zx ——;Zy ——;Zw —— Wj —— Zwj——挡土墙的自重重力的重心到墙趾点的水平距离;挡土墙基础的自重重力;挡土墙基础的自重重力的重心到倾覆计算点的水平距离。
岩土工程课程设计报告姓名:序号:学号:1.前言1.1 课程设计目的与任务1.2 课程设计内容与资料1.3 课程设计要求2.挡土墙方案选择2.1 重力式挡土墙类型及特点2.2 挡土墙材料、埋深及几何尺寸初选3.挡土墙稳定性及墙身受力验算3.1 地基承载力3.2 抗倾覆稳定性3.3 抗滑移稳定性3.4 墙身强度3.5 墙身剪力3.6 墙身弯矩4. 挡土墙构造设计4.1 沉降及伸缩缝4.2 排水及防水系统5. 挡土墙后填土及施工要求6 .结语7 .参考文献8.附图1.1课程设计目的与任务《基础工程》课程设计是基础工程课程后的一个重要的实践教学环节,通过课程设计,使学生进一步熟悉基础设计原理与方法,加深对理论知识的理解,培养学生理论联系实际的设计能力,为将来从事基础工程设计打下良好基础.1.2 课程设计内容设计内容为挡土墙设计.1.2.1挡土墙设计内容(1) 结合工程地质条件、坡高、填土情况及荷载等选择条件及经验等选择挡土墙类型;(2) 确定挡土墙埋深;(3) 确定挡土墙墙身材料及几何尺寸;(4) 验算地基承载力;(5) 挡土墙抗倾覆与抗滑移验算;(6) 挡土墙墙身抗压、抗弯及抗剪验算;(7) 挡土墙构造措施(排水,反滤,防水等)(8) 挡土墙后填土材料要求;(9) 绘制挡土墙施工图,并提出必要的技术说明.1.3设计要求要求计算步骤完整,设计说明书具有条理性,图纸整洁清晰.2.挡土墙方案选择2.1重力式挡土墙类型及特点重力式挡土墙可根据墙背的坡度分为仰斜、俯斜、直立三种类型.1.从受力情况分析,仰斜墙背的主动土压力最小 ,而俯斜墙背的主动土压力最大,垂直墙背位于两者之间.2.从挖、填方角度看,如果边坡为挖方,采用仰斜式较合理,因为仰斜式的墙背可以和开挖的临时边坡紧密贴合;如果边坡为填方,则采用俯斜或垂直式较合理,因为仰斜式挡土墙的墙背填土的夯实比较困难.此外,当墙前地形平坦时,采用仰斜式较好,而当地形较陡时,则采用垂直墙背较好.3.为减小作用在挡土墙墙背上的主动土压力,除了采用上述的仰斜式挡土墙外,还可以选择衡重式挡土墙.这种挡土墙的挡土墙形式有利于减小主动土压力,增大抗倾覆能力.2.2 挡土墙材料、埋深及几何尺寸初选结合当地的地形条件,节省工程费用,选用墙体材料采用米U80片石,埋深取1.5米因为填方,选择俯斜式,墙身截面尺寸b=827.6米米,Bd=3322.9米米,hn=332米米,hj=570米米,bj=352米米,H=5400米米,Bd的斜坡0.1:1,墙背斜坡1:0.35.3.挡土墙稳定性及墙身受力验算3.1主动土压力见下页m14.2tan Z B Z m 803.1H K 3h h h 2H h 3H Z m/KN 22.88Esin E m/KN 3.105Ecos E m /KN 25.1362KK H E 1.2tan tan d h 3.1Hh 1H h 21K 419.0tan tan sin cos K 2753.0A tan tan cot -tan tan 23.0-tan h 2H H dh 2A 5.2700229075m 056.1q h 18KN/m m2d 19kpa q 0.11n 1 0.35:1m 1mm 3350B mm 355b mm 840b mm 335h mm 575h mm 5500H ;203520y x 21210210y y x 120110100ii i 0k 030k j n j ===+==+==+====+==+==+++=︒==+++==+=︒===++︒=︒=++==============︒=︒=︒=αδαδαγαθαθψθϕθθψψϕψθααααεβεβϕαδϕαψγγδϕα——)—()()()—()()()()()(—)(故不存在第二破裂面。
岩土工程课程设计报告书岩土工程勘察课程设计报告书学院资源与环境学院专业岩土工程姓名学号指导教师目录1、前言1.1 工程概况1.2 勘察目的及技术要求1.3 勘察工作依据及技术标准1.4 勘察工作方法及完成工作量2、场地工程地质条件2.1 区域气象特征2.2 场地地形地貌2.3 地质构造2.4地层结构2.5场地地下水2.6土对混凝土结构的腐蚀性2.7地基岩土物理力学性质3、场地地震效应评价3.1 抗震设防烈度及分组3.2 砂土液化判别3.3 土的类型及场地类别4、岩土工程评价4.1 场地稳定性及建筑场地的适宜性4.2场地地基土评价4.3不良地质作用4.4各岩土层物理力学性质指标5、地基基础方案分析评价5.1天然地基基础评价5.2 地基基础方案建议6 与施工有关的岩土工程问题6.1地下建筑的防水与抗浮6.2基坑支护及降水6.3地下管线6.4岩土工程设计和施工中应注意的问题7、结论及建议7.1 结论7.2 建议附录:1、勘探点平面布置图 1张2、工程地质剖面图 1张3、钻孔柱状图 1张1、前言1.1 工程概况成都建华投资有限公司拟在成都市温江区某街道修建1幢28层商业建筑,建筑高度120m。
基础拟采用筏形基础,地下室两层,地下室埋置深度10m。
建筑物长度为(80-xh)m,宽度为(20+xh)m 根据《岩土工程勘察规范》(GB50021-2001)、《高层建筑岩土工程勘察规程》(JGJ72-2004)等有关规范,确定拟建建筑工程重要性等级为一级,本场地复杂程度为中等复杂场地,本场地地基复杂程度为中等复杂场地地基。
综上所述,拟建建筑工程岩土工程勘察等级划分为级。
1.2 勘察目的及技术要求本次勘察目的是对拟建物场地进行详细勘察工作,并为设计单位提供相关工程地质依据。
主要技术要求如下:1.2.1 查明拟建场地内各岩土层的年代成因、地层结构,并进行均匀性评价;查明基础有无下卧软弱和各土层分布情况以及各岩土层的物理力学性质。
第一章功能概述挡土墙是岩土工程中经常遇到的土工构筑物之一。
为了满足工程技术人员的需要,理正开发了本挡土墙软件。
下面介绍挡土墙软件的主要功能:⑴包括13种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁、卸荷板式;⑵参照公路、铁路、水利、市政、工民建等行业的规范及标准,适应各个行业的要求;可进行公路、铁路、水利、水运、矿山、市政、工民建等行业挡土墙的设计。
⑶适用的地区有:一般地区、浸水地区、抗震地区、抗震浸水地区;⑷挡土墙基础的形式有:天然地基、钢筋砼底板、台阶式、换填土式、锚桩式;⑸挡土墙计算中关键点之一是土压力的计算。
理正岩土软件依据库仑土压力理论,采用优化的数值扫描法,对不同的边界条件,均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。
避免公式方法对边界条件有限值的弊病。
尤其是衡重式挡土墙下墙土压力的计算,过去有延长墙背法、修正延长墙背法及等效荷载法等,在理论上均有不合理的一面。
理正岩土软件综合考虑分析上、下墙的土压力,接力运行,得到合理的上、下墙的土压力。
保证后续计算结果的合理性;⑹除土压力外,还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响;⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及墙身强度的验算等一起呵成。
且可以生成图文并茂的计算书,大量节省设计人员的劳动强度。
1第二章快速操作指南1.1操作流程图2.1-1 操作流程1.2快速操作指南1.2.1选择工作路径图2.2-1 指定工作路径注意:此处指定的工作路径是所有岩土模块的工作路径。
进入某一计算模块后,还可以通过按钮【选工程】重新指定此模块的工作路径。
1.2.2选择行业及挡墙形式1.适用于公路、铁路、水利及其它行业。
2.挡土墙的计算项目有十三种供选择:重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁及卸荷板式挡土墙。
第一章功能概述挡土墙是岩土工程中经常遇到的土工构筑物之一。
为了满足工程技术人员的需要,理正开发了本挡土墙软件。
下面介绍挡土墙软件的主要功能:⑴包括13种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁、卸荷板式;⑵参照公路、铁路、水利、市政、工民建等行业的规范及标准,适应各个行业的要求;可进行公路、铁路、水利、水运、矿山、市政、工民建等行业挡土墙的设计。
⑶适用的地区有:一般地区、浸水地区、抗震地区、抗震浸水地区;⑷挡土墙基础的形式有:天然地基、钢筋砼底板、台阶式、换填土式、锚桩式;⑸挡土墙计算中关键点之一是土压力的计算。
理正岩土软件依据库仑土压力理论,采用优化的数值扫描法,对不同的边界条件,均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。
避免公式方法对边界条件有限值的弊病。
尤其是衡重式挡土墙下墙土压力的计算,过去有延长墙背法、修正延长墙背法及等效荷载法等,在理论上均有不合理的一面。
理正岩土软件综合考虑分析上、下墙的土压力,接力运行,得到合理的上、下墙的土压力。
保证后续计算结果的合理性;⑹除土压力外,还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响;⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及墙身强度的验算等一起呵成。
且可以生成图文并茂的计算书,大量节省设计人员的劳动强度。
1第二章快速操作指南1.1操作流程图2.1-1 操作流程1.2快速操作指南1.2.1选择工作路径图2.2-1 指定工作路径注意:此处指定的工作路径是所有岩土模块的工作路径。
进入某一计算模块后,还可以通过按钮【选工程】重新指定此模块的工作路径。
1.2.2选择行业及挡墙形式1.适用于公路、铁路、水利及其它行业。
2.挡土墙的计算项目有十三种供选择:重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁及卸荷板式挡土墙。
岩土支挡与锚固课程设计目录岩土支挡与锚固课程设计 (1)1.前言 (2)2.设计资料 (2)2.1.1地形地貌 (2)2.1.2滑坡物质组成及结构特征 (3)2.1.3滑坡水文地质 (3)3.滑坡稳定性及推力计算 (6)3.1计算工况: (6)3.2抗滑挡墙构造设计(断面形式、尺寸、材料选择) (7)3.3抗滑挡墙验算 (9)3.3.1抗滑移验算(单宽) (9)3.3.2 抗倾覆验算 (10)1.前言滑坡位于四川什邡市蓥华镇安置区。
属于小型土质滑坡,但滑坡前缘有一条乡村公路通过,并有数栋灾后安置房。
滑坡变形十分明显,直接威胁到公路及安置房的安全,因此,对该滑坡进行治理是十分必要的。
本课程设计简略设计了什邡市蓥华镇某滑坡的设计与施工,为今后更复杂的工程打下铺垫。
2.设计资料2.1滑坡基本特征2.1.1地形地貌该滑坡所处区域为一走向SN 的斜坡的中下部。
滑坡体前缘宽约27m,后缘宽约13m,前缘剪出口高程735m,后缘高程约760m,高差25m,平面上呈东西向展布的“舌”状。
平均长38.6m,平均宽约20m,滑体面积约773m3,厚度约3.8~4.3m,体积约3092m3,属于小型土质滑坡。
滑坡主滑方向为271°。
滑坡区地形坡度约30°,滑坡后缘地形较陡,坡度约45°,滑坡前缘有公路通过,公路外侧为较开阔的平地,为安置房屋(照片1)。
照片1 工作区全貌2.1.2滑坡物质组成及结构特征滑体物质组成以坡残积的粉质粘土夹碎石为主,其次还含有少量的碎石、块石及角砾,土石比为9:1,母岩岩性为砂岩,强风化,碎石粒径一般为2cm,局部夹有少量粒径约15cm 的块石和不连续分布的煤线。
滑带岩性为粉质粘土,局部还夹有黑色的煤线,与粉质粘土混杂一起,总体呈棕黑、灰黑色,其含水率较高,手搓易成条,夹有少量砂岩角砾。
滑床为三叠系须家河组(T3x)地层。
岩性为强~中风化的中厚层砂岩,其顶部节理裂隙发育较为发育,岩芯大部分呈楔状,局部破碎岩体岩芯呈块状,其强风化层厚约2.2m;中风化岩体岩芯呈柱状。
《岩土工程计算分析应用软件》课程设计姓名:学号:班级:成绩评定:教师:考查时间:目录1挡土结构分类及特点___________________________________________________ - 1 -1.1定义 ____________________________________________________________________ - 1 -◆1.1.2 应用 ______________________________________________________________________ - 1 -◆1.1.3重力式挡土墙______________________________________________________________ - 1 -◆ 1.1.4悬臂式挡土墙_____________________________________________________________ - 1 -◆1.1.5 扶壁式挡土墙 ______________________________________________________________ - 2 -◆ 1.1.6锚杆锚定板式挡土墙_______________________________________________________ - 2 -◆1.1.7加筋土挡土墙______________________________________________________________ - 2 -1.2抗滑桩 __________________________________________________________________ - 3 -2工程简介_____________________________________________________________ - 4 -2.1 工程概况_______________________________________________________________ - 4 -2.2 工程地质条件___________________________________________________________ - 4 -2.2.1 气象、水文 __________________________________________________________________ - 4 -2.2.2 底层岩性 ____________________________________________________________________ - 4 -2.2.3 构造地质 ____________________________________________________________________ - 5 -2.2.4 岩体物理力学参数 ____________________________________________________________ - 5 -3边坡稳定性计算_______________________________________________________ - 7 -3.1 边坡稳定性计算方法_____________________________________________________ - 7 -3.1.1 条块划分 ____________________________________________________________________ - 7 -3.2计算公式 ________________________________________________________________ - 7 -3.2.1计算参数取值________________________________________________________________ - 8 -3.3 计算过程______________________________________________________________ - 10 -3.4 边坡稳定性分析________________________________________________________ - 10 -4 设计原则与设计思路 ___________________________________________________ 10 5总结__________________________________________________________________ 111挡土结构分类及特点1.1定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
◆1.1.2 应用在遇到下列情况时可考虑修建挡土墙1. 陡坡地段;2. 为避免大量挖方及降低边坡高度的路堑地段;3. 可能产生塌方、滑坡的不良地质地段;4. 高填方地段;5. 水流冲刷严重或长期受水浸泡的沿河路基地段;6. 为节约用地、减少拆迁或者少占用农田的地段;7. 为保护重要建筑物、生态环境或其他特殊需要的地段。
◆1.1.3重力式挡土墙一、重力式挡土墙重力式挡土墙一般用块石、砖或素混凝土筑成,它是靠挡土墙本身所受到的重力保持稳定,通常用于h<5m的低挡土墙。
特点:1、结构简单,施工方便。
2、施工工期短。
3、能就地取材。
4、对地基承载力要求高。
5、工程量大,沉降量大。
适用范围:墙高h< 5m且地基承载力较高地段。
重力式挡土墙◆ 1.1.4悬臂式挡土墙是由立板(墙面板)和底板(墙趾板和墙踵板)两部分组成,一般形式为如图所示:臂式挡土墙多用钢筋混凝土做成,它的稳定性主要靠墙踵悬臂以上的土所受重力维持,它的悬臂部分的拉应力由钢筋来承受。
特点: 1、截面尺寸小。
2、施工方便。
3、对地基承载力要求不高。
4、工作面较大。
适用范围:地基土质差且墙高h>5m的重要工程。
悬壁式挡土墙◆1.1.5 扶壁式挡土墙当挡土墙的墙高h>10m 时,为了增加悬臂的抗弯刚度,沿墙长纵向每隔0.8~1.0m ,设置一道扶壁,称为扶壁式挡土墙。
特点: 1、工程量小。
2、对地基承载力要求不高。
3.工艺较悬臂式复杂。
适用范围:地质条件差且墙高h>10m 的重要工程◆ 1.1.6锚杆锚定板式挡土墙是由预制的钢筋混凝土立柱、挡土板构成墙面,与水平或倾斜的钢锚杆联合组成。
锚杆的一端与立柱连接,另一端被锚固在山坡深处的稳定岩层或土层中。
特点:锚定板挡土墙由预制的钢筋混凝土墙面板、立柱、钢拉杆和埋在填土中的锚定板所组成锚杆挡土墙通常由立柱、墙面板和锚杆三部分组成的轻型支挡结构。
锚杆挡土墙 特点: 1、结构轻,柔性大。
2、工程量少,造价低。
3、施工工艺较复杂。
适用范围:适用于地基承载力较低的重要工程,墙高可达27m 。
◆1.1.7加筋土挡土墙是在土中加入拉筋,利用拉筋与土之间的摩擦作用,改善土体的变形条件和提高土体的工程特性,从而达到稳定土体的目的。
由面板、拉筋组成,依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。
特点:加筋挡土墙由面板、拉筋组成。
依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。
特点: 1、结构轻,刚度大。
2、设计、施工简单。
适用范围:加固河堤、围堰等。
扶壁式挡土墙锚杆锚定板式挡土墙 加筋土挡土墙1.2抗滑桩抗滑桩是穿过滑坡体深入于滑床的桩柱,用以支挡滑体的滑动力,起稳定边坡的作用,适用于浅层和中厚层的滑坡,但对正在活动的滑坡打桩阻滑需要慎重,以免因震动而引起滑动。
是一种抗滑处理的主要措施。
特点:使用抗滑桩,土方量小,施工需有配套机械设备,工期短,是广泛采用的一种抗滑措施。
根据滑坡体厚度、推力大小、防水要求和施工条件等,选用木桩、钢桩、混凝土桩或钢筋(钢轨)混凝土桩等。
注意:当土层沿基岩面滑动时,锚固深度也有采用桩径的2~5倍。
抗滑桩的布置形式有相互连接的桩排,互相间隔的桩排,下部间隔、顶部连接的桩排,互相间隔的锚固桩等。
桩柱间距一般取桩径的3~5倍,以保证滑动土体不在桩间滑出为原则。
2工程简介2.1 工程概况工程名大河石沟四号变形体重力式挡土墙,该工程边坡治理范围于大河石沟4#变形体左侧沟源处,向东凸出山梁的北侧,整体坡向NEE向。
变形体前缘高程1067m,后缘高程1083m,平均宽度约20m(图3.6-1)。
变形体顺坡长度22m,平均坡度约45°,其后缘斜坡坡度较缓,坡度30°左右,前缘斜坡坡度变陡,坡度50~55°,变形体平均厚度3m(图3.6-2),预计其发生顺层滑塌失稳破坏的方量约1320m3。
选用重力式挡土墙。
2.2 工程地质条件4#变形体变形迹象轻微,地震裂缝较少发育,且单条裂缝延伸不大,埋深较浅。
斜坡为一中倾顺向基岩斜坡,岩性以寒武系邱家河组硅质板岩为主,岩体风化强烈,产状10°∠38°,卸荷裂隙发育,主要发育产状为200°∠47°,120°∠75°的陡倾角节理,岩体呈板、块状,一般块度15~30cm,最大可达1.5m。
TC11揭示变形体后缘一带表层的残坡积层厚度约0.5m,主要以褐黄色的粉质粘土为主,向下则为硅质板岩全风化层,厚度约0.3cm,至槽底一带出露强风化基岩,层间揉皱强烈2.2.1 气象、水文工程区位于青川县中南部,属亚热带中高山区气候类型,冬季寒冷,夏季炎凉(昼夜温差大),年平均气温13.8℃,最高气温34.4℃,最低气温-6.2℃。
年平均降雨量954mm,最大降雨量集中在6~9月份,为600~939mm(青川气象局1987~1989年统计平均),降雪期多在冬季,霜冻期在12~2月份。
工程区内水系较为发育,最大水系花果河(即大院河)发源于石家院,由北向南流经锁家沟、水草坡、瓦厂里、花果村等,最终注入剑青公路旁的青竹江。
花果河最大流量集中在7~9月份,约4~8m3/s,最小流量对出现出现在1~3月份,流量约0.2~0.5m3/s。
受季节控制,雨季消涨急剧,对沿岸的民房、建筑物等造成威胁。
2.2.2 底层岩性:主要由碳质板岩、碳质硅质板岩组成,偶夹硅质白云岩透镜体及薄层灰岩,下部夹锰质砂岩及贫锰矿层。
岩性组合变化较大,石坝一带主要为碳质板岩,且厚达350~400m;向东硅质岩成分逐渐增多,锁家沟一带则全为黑色薄-中层状硅质岩,厚度仅为60~80m;向西在房石西边厚度减为20~30m;2.2.3 构造地质后缘裂缝(L24)产出于的残坡积层中,沿N5°W方向延伸,最大下错8~15cm、错动方向N65°E,拉开5cm左右,向下追踪至强风化基岩内部,深度约1.5m,单条延伸长度约3m。
